阀门附件的执行机构、定位器、电磁阀、限位开关、过滤减压阀是什么？

现场阀门一出问题，就是“阀坏了”？

结果检查半天，阀体没问题，阀芯也不卡，结果发现只是过滤减压阀堵了、电磁阀没换向，或者定位器工作不正常。

所以看一台自动阀门，不能只盯着阀体。

执行机构、定位器、电磁阀、限位开关、过滤减压阀这些附件，任何一个环节出了问题，都可能影响阀门动作。

今天就把现场常见的几种阀门附件讲清楚。

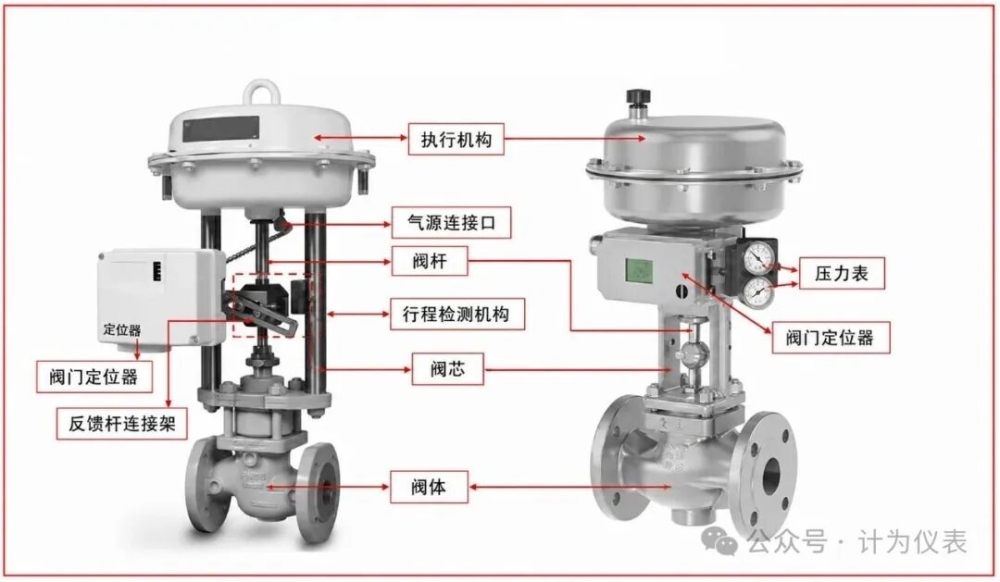

一、执行机构

DCS发出的4～20mA信号，本身不能直接推动阀杆。

真正让阀门动作的，是执行机构。

现场常见的是气动执行机构。仪表空气进入执行机构后，推动膜片或活塞，再带动阀杆、阀轴运动。

调节阀常见直行程气动执行机构，球阀、蝶阀则多见角行程执行机构。

另外还有电动执行机构，靠电机和减速机构驱动阀门，适合没有稳定仪表气源的场合。

执行机构选型不能只看阀门口径，还要看输出推力或扭矩。

如果执行机构力量不够，在介质压差、填料摩擦和阀座阻力共同作用下，就可能出现阀门打不开、关不到位的问题。

二、定位器

执行机构解决的是“能不能动”，定位器解决的是“能不能动准”。

例如DCS输出12mA，希望阀门开到50%。

实际运行中，阀位会被阀杆摩擦、填料阻力、介质作用力和气源波动影响。

如果实际阀位只有45%，定位器会根据偏差继续调整输出压力，直到阀门接近目标位置。

所以如果调节阀出现阀位跟不上、动作迟缓、控制波动等情况时，还要着重检查定位器。

现在常见的智能定位器除了控制阀位，还能提供行程、阀位反馈以及部分诊断信息，对现场检修很有帮助。

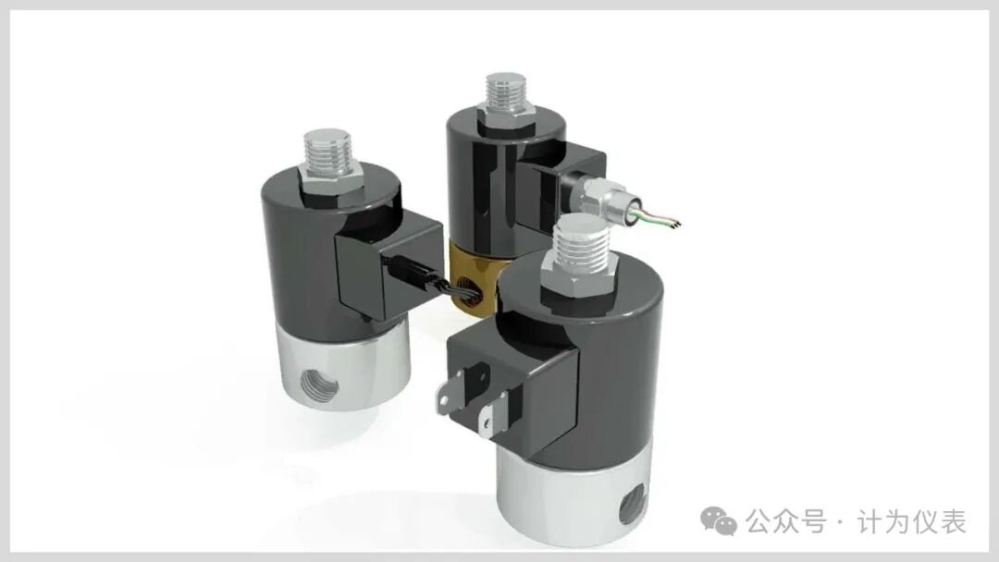

三、电磁阀

在气动切断阀、联锁阀上，经常会看到电磁阀。它的作用就是根据电信号改变气路状态。

以一台故障关阀为例。

正常运行时，仪表空气进入执行机构，使阀门保持开启。

发生联锁后，电磁阀失电并切换气路，执行机构泄压，阀门在弹簧作用下关闭。

因此，检查电磁阀时，不仅看线圈有没有电，还要确认阀芯有没有真正换向、气路有没有正常切换。

尤其是SIS、ESD系统中的电磁阀，常开还是常闭、失电后阀门往哪个方向动作，都须与安全设计一致。

四、限位开关

控制系统发出开阀命令，并不代表阀门已经真正打开。

所以开关阀还需要通过限位开关，进行位置反馈。

阀门到全开位置时，开到位限位开关动作；到全关位置时，关到位限位开关动作。

这两个信号送回DCS或PLC后，系统才能知道阀门实际状态。

现场排查故障时，一定要分清“命令”和“反馈”。

如果开阀命令已经发出，但一直没有开到位信号，就要继续检查执行机构、机械部分或者限位开关，而不是只盯着控制系统。

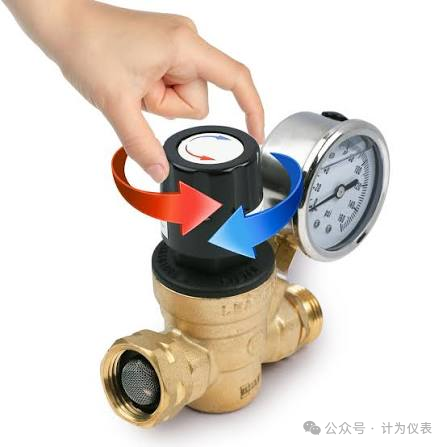

五、过滤减压阀

气动阀旁边常见一个带压力表的小装置，就是空气过滤减压阀。

它主要做两件事：过滤仪表空气中的杂质和水分，同时把气源压力调整到合适范围。

这个附件平时不起眼，但现场很多气动阀故障都与它有关。

滤芯堵塞、内部积水、出口压力过低，都可能导致阀门动作慢、执行机构推力不足，甚至完全不动作。

所以遇到气动阀异常，先检查气源压力更有效。

六、手轮

部分执行机构带有手轮，主要用于检修、调试或特殊情况下的人工操作。

手轮本身并不复杂，但容易出现的问题是检修以后没有完全退出。

这时DCS有信号，定位器也有输出，执行机构看起来在动作，但阀杆就是走不动。

因此，带手轮的阀门恢复自动运行前，一定要确认手轮机构已经回到正确位置。

七、附件不是越多越好

阀门附件的配置，还是要看工艺功能。

普通调节阀更关注控制精度和稳定性，紧急切断阀更关注故障状态、动作可靠性和响应时间。

需要什么，就配置什么。

但附件越多，不代表系统更可靠。恰恰相反，每增加一个元件，也意味着多一个接头、多一段管路和一个潜在故障点。

在满足控制和安全要求的前提下，合理的配置，尽量简单、可靠、方便维护。

八、阀门不动作怎么查？

现场遇到自动阀门不动作，可以按一条很清晰的思路排查。

先确认控制系统有没有输出信号。

有信号，再看电磁阀是否动作、仪表空气压力是否正常。

气源正常，再检查定位器输出和执行机构动作情况。

如果执行机构已经动作，但阀门位置不对，就继续检查阀杆、阀芯或阀板有没有机械卡涩。

如果阀门实际已经到位，而中控仍然没有反馈，就主要检查限位开关和反馈回路。

须顺着这条链路排查：

控制信号 → 气动附件 → 执行机构 → 阀门本体 → 位置反馈

这样排查，比一上来就拆阀有效得多。

九、结语

一台自动阀门能不能正常工作，看的从来不只是阀体。

执行机构负责出力，定位器负责控制位置，电磁阀负责切换气路，限位开关负责反馈状态，过滤减压阀负责保证气源条件。

把这些附件和它们之间的关系弄明白，现场很多阀门故障就会变得很清晰。
