调节阀的气开、气关、FC、FO、FL到底有什么区别？

很多人看到“气开阀、气关阀”，容易把它理解成阀门是开着还是关着。其实，这两个词说的是气压变化时，阀门朝哪个方向动作。

而FC、FO、FL说的是另一件事：故障发生后，阀门停在哪里。

把这两层关系分开，五个概念就很容易理解了。

一、五个概念对比

名称	含义	关注点
气开 ATO	气压升高，阀门向开启方向动作	动作方向
气关 ATC	气压升高，阀门向关闭方向动作	动作方向
FC	故障后阀门关闭	故障位置
FO	故障后阀门打开	故障位置
FL	故障后阀门保持当时位置	故障位置

气开、气关看“怎么动”；FC、FO、FL看“故障后停在哪”。

这就是五者之间的核心区别。

二、气开和气关

气开阀 ATO

气开，也叫 Air to Open。

当执行机构气压升高时，阀门开度随之增加。可以理解为，气压升高 → 阀门向开方向移动。

气关阀 ATC

气关，也叫 Air to Close。

当执行机构气压升高时，阀门开度随之减小。也就是：气压升高 → 阀门向关方向移动。

所以，气开和气关描述的是阀门在正常调节过程中的动作关系。

它们关注的是执行机构收到气压变化以后，阀杆或阀轴往哪个方向运行。

三、FC、FO、FL

FC：Fail Close

FC表示故障关。规定故障发生后，阀门进入关闭位置。

例如在异常状态下的蒸汽、热媒、燃料介质等调节阀，希望减少介质继续进入设备时，可以采用FC。

FO：Fail Open

FO表示故障开。规定故障发生后，阀门进入开启位置。

例如部分冷却水调节阀，在异常状态下希望继续保持冷却介质流动时，可以采用FO。

FL：Fail Lock

FL表示故障保位。规定故障发生后，阀门保持当时的阀位。

例如阀门故障前处于45%开度，采用FL方案后，可以通过气锁、双作用执行机构及相关气路配置，让阀门维持在这一位置附近。

FL更适合全开、全关都会带来较大工艺波动的场合。

四、气开、气关和FC、FO是什么关系？

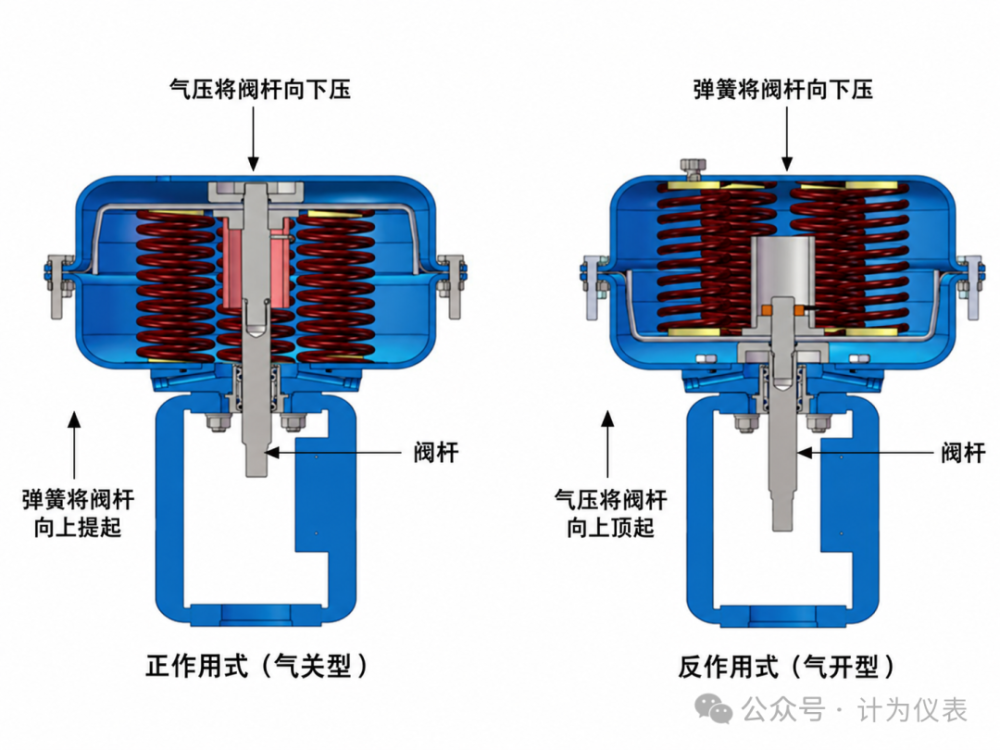

对于常见的单作用弹簧复位执行机构，两者之间有比较直观的对应关系。

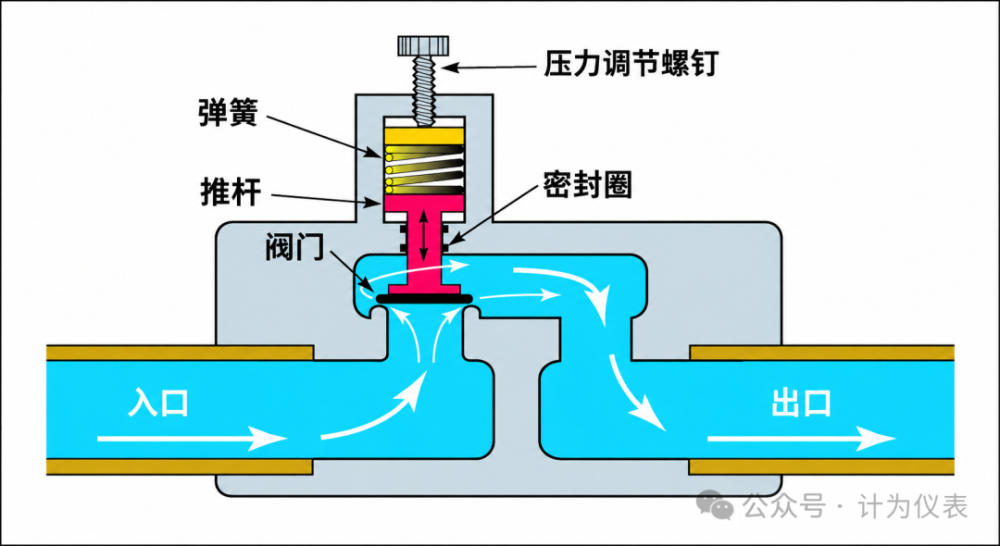

气开型执行机构靠气压推动阀门打开，气压消失后由弹簧推动阀门关闭，因此常见关系是：

气开 ATO → 失气关 → FC

气关型执行机构靠气压推动阀门关闭，气压消失后由弹簧推动阀门打开，因此常见关系是：

气关 ATC → 失气开 → FO

这也是现场经常把“气开”和“FC”、“气关”和“FO”联系在一起的原因。

但到了双作用执行机构，两个方向都依靠气压驱动，故障后的开、关、保位还会受到气路、气锁阀、储气装置等配置影响。

因此更准确的理解是：ATO、ATC描述执行机构的动作方向；FC、FO、FL描述系统规定的故障位置。

五、FC、FO、FL到底怎么选？

故障位置的选择，要结合介质作用和异常状态下的工艺需求。

加热、燃料、部分工艺进料

如果故障后希望减少介质继续进入设备，可以采用：FC，故障关。

例如蒸汽加热阀，失气后关闭，有利于减少热量继续输入。

冷却、保护类介质

如果故障后希望继续维持介质流动，可以采用：FO，故障开。

例如部分冷却水阀，失气后打开，有利于继续带走热量。

连续运行要求较高的工况

如果全开或全关都会引起较大工艺变化，可以考虑FL，故障保位。

所以，确定故障位时，可以围绕一个问题展开：故障发生后，这股介质继续流动、停止流动，还是保持当前状态，更有利于工艺平稳。

六、4～20mA的混淆之处

现场经常会看到：4mA对应阀门关闭，而20mA对应阀门打开。

这描述的是控制信号与阀位之间的关系。

而气开、气关描述的是执行机构气压与阀位之间的关系。

两者中间还有定位器。

整个信号链可以看成：DCS输出4～20mA → 定位器转换 → 执行机构气压变化 → 阀门动作

所以分析一只调节阀时，可以分成三层来看：电信号方向、执行机构动作方向、故障位置。

这样就不会把4～20mA、气开气关、FC/FO混在一起。

七、选错以后，会影响什么？

正常运行时，定位器按照控制信号调节阀门开度。

当仪表风中断、控制系统异常或联锁动作时，故障位置开始发挥作用。

例如蒸汽阀设计要求FC，希望故障后减少热量输入；但如果实际动作方向与设计要求不一致，蒸汽流量则会朝另一个方向变化。

冷却水阀设计要求FO，故障后希望保持冷却能力；如果实际故障位置发生偏差，冷却流量也会随之变化。

所以，气开、气关和FC、FO、FL并不是几个独立的标签，而是执行机构、气路配置和工艺需求共同形成的一套动作逻辑。

八、小结

理解这五个概念，其实只需要分成两组。

气开、气关：看气压变化以后，阀门往哪里动。

气开：气压升高，阀门向开方向动作。

气关：气压升高，阀门向关方向动作。

FC、FO、FL：看故障发生以后，阀门停在哪里。

FC：故障关。

FO：故障开。

FL：故障保位。

对于单作用弹簧复位执行机构，经常看到：

ATO → FC

ATC → FO

到了双作用执行机构，还要结合气路和附件配置一起看。

这样一分，气开、气关、FC、FO、FL之间的关系就清楚了。
