焊接尺寸异常大全：变形、错边、焊偏、收缩、间隙超差一次看懂

焊接现场有一类问题特别让人头疼：焊缝本身看着没什么大问题，气孔、咬边、裂纹也没发现，可一到装配或者终检，尺寸就是对不上。

孔位偏了、总长短了、两个板面错开了、焊缝位置跑了，甚至焊前量着好好的，焊完以后整个零件像“拧”了一样。这个时候如果只盯焊缝外观，往往越查越乱，因为很多问题真正发生在装配定位、热输入、焊接顺序和焊后收缩上。

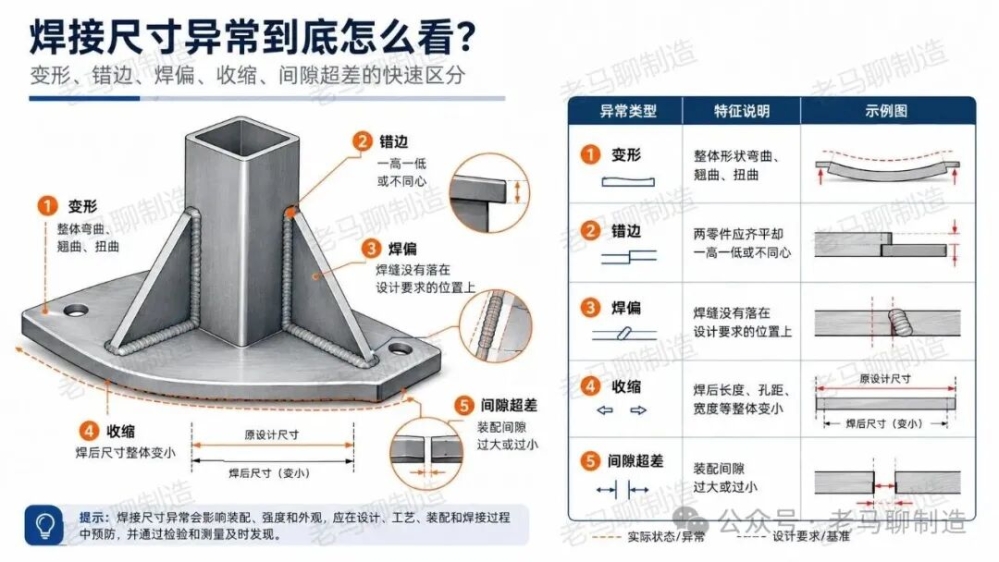

焊接尺寸异常里最常见的，可以先把变形、错边、焊偏、收缩、间隙超差这5类分清楚。名字看起来差不多，但它们对应的问题位置和改善方向并不一样。

如果你平时负责焊接质量、过程质量、SQE、PQE或者制造现场改善，想把尺寸波动、过程能力、SPC、MSA、原因分析这些内容真正串起来，可以系统了解一下注册质量工程师。

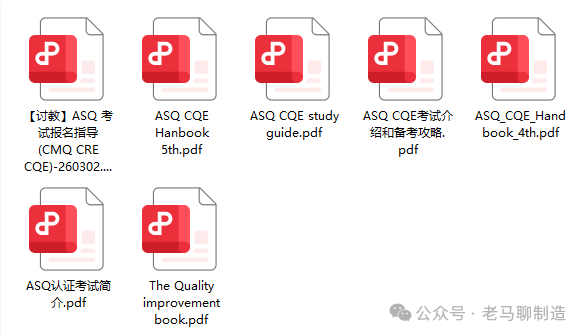

焊接尺寸问题最后往往不只是“焊工手法”，还涉及测量、过程控制、风险分析和改善验证。我整理了一份注册质量工程师学习资料包👇，里面有知识框架、常用质量工具、重点内容和备考资料，适合制造业质量人员系统补基础。

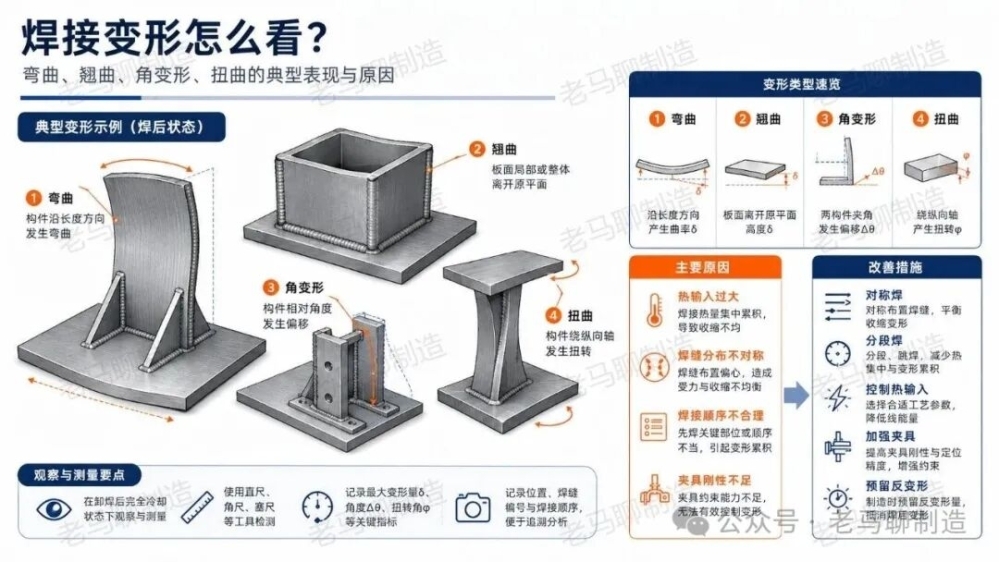

一、焊接变形：不是某个尺寸偏一点，而是整个结构“走形”了

焊接变形是现场最直观的一类尺寸问题。焊前零件平平整整，焊完以后可能出现弯曲、翘曲、角变形甚至扭曲。

原因并不复杂。焊接时局部金属被快速加热，冷却以后又会收缩，而焊缝周围各个位置的受热和冷却并不完全一致，于是零件内部产生不均匀的收缩和应力，最后整个结构就被拉变形了。

比如两块薄板拼焊，焊完以后两边向上翘；一根长梁焊接加强筋以后，整体出现弯曲；箱体四周焊完以后，对角线尺寸明显变化，这些都属于典型焊接变形。

遇到这种问题，不能简单靠焊后硬掰。更应该往前查：焊接热输入是不是太大、焊缝是不是集中在一侧、焊接顺序是否合理、夹具刚性够不够、有没有采用对称焊或分段焊。

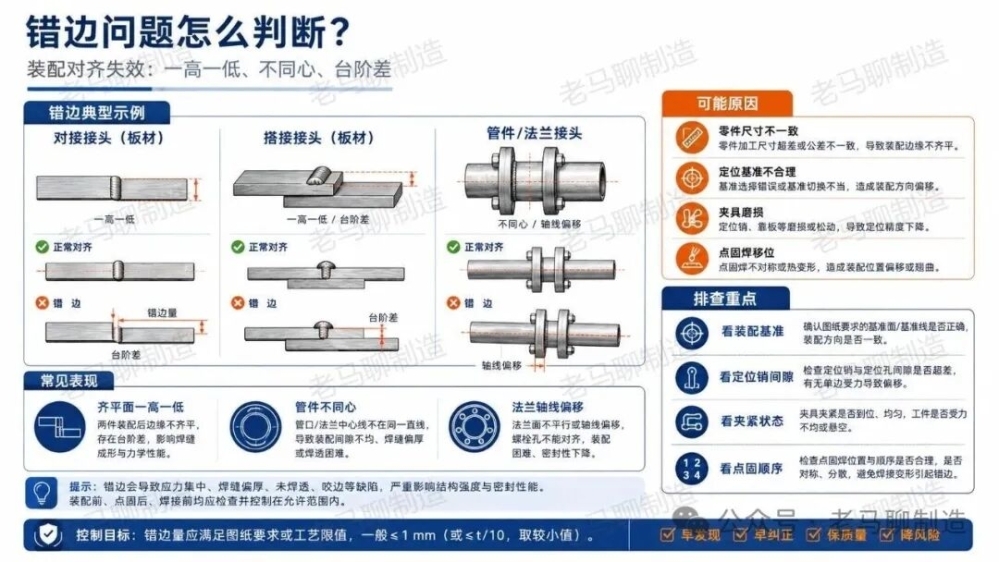

二、错边：两边本来应该对齐，却一高一低或一前一后

错边和变形很容易混在一起，但它们不是一回事。

错边更多发生在装配和定位阶段。两块本来应该在同一平面或同一轴线上的零件，组装后却没有完全对齐，一边高、一边低，或者中心位置发生偏移。

比如对接焊时两块板厚度方向没有齐平；两根管子对接时内孔不同心；两个法兰焊接以后中心轴线错开，这些都可以归到错边问题。

错边常见原因一般不是焊缝本身，而是前面的装配条件出了问题，例如零件下料尺寸不一致、定位基准选得不好、夹具磨损、定位销间隙太大、点固焊时零件发生移动，或者焊接过程中夹紧不足。

所以看到错边，第一反应应该是去看装配基准和定位方式，而不是直接让焊工改电流、电压。

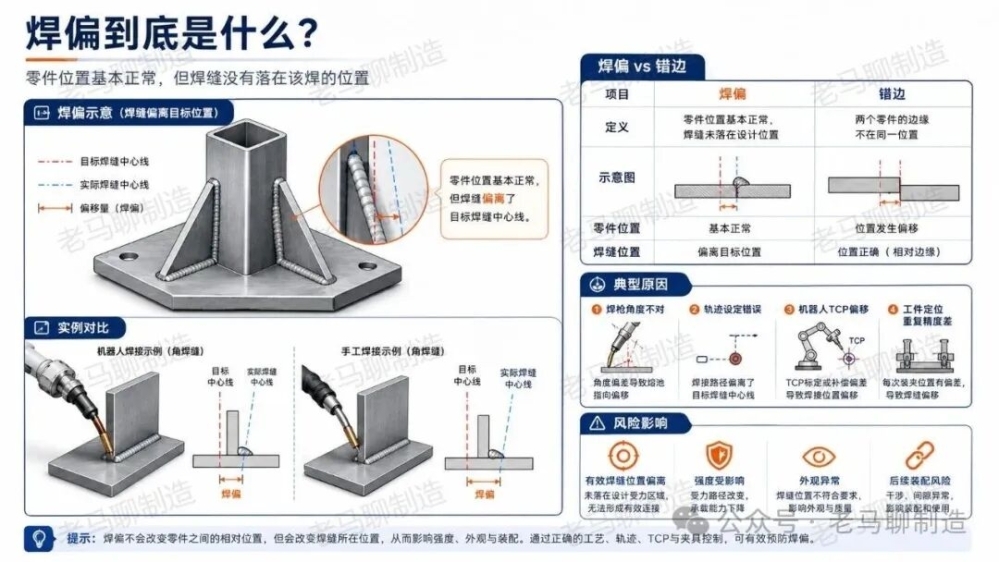

三、焊偏：零件位置没错，但焊缝没有焊在该焊的位置上

焊偏和错边的区别也很明显。

错边是零件之间的位置关系错了；焊偏则是零件位置基本正常，但焊缝中心位置偏离了设计要求的位置。

比如角焊缝本来应该均匀覆盖两个母材边缘，实际焊缝明显偏向一侧；机器人焊接时轨迹发生偏移，焊缝没有沿着接缝中心走；塞焊位置没有对准孔中心，这些都属于焊偏。

焊偏常见原因包括焊枪角度不对、焊接轨迹设置错误、机器人TCP偏移、工件定位重复精度不好、焊接过程中零件发生窜动等。

这种问题特别容易带来一个误判：焊缝看着挺饱满，甚至外观也很好，但实际有效焊接位置已经不对，连接强度或者后续装配可能照样受影响。

所以自动焊接现场除了看焊缝外观，还要关注轨迹位置和工装重复定位精度。

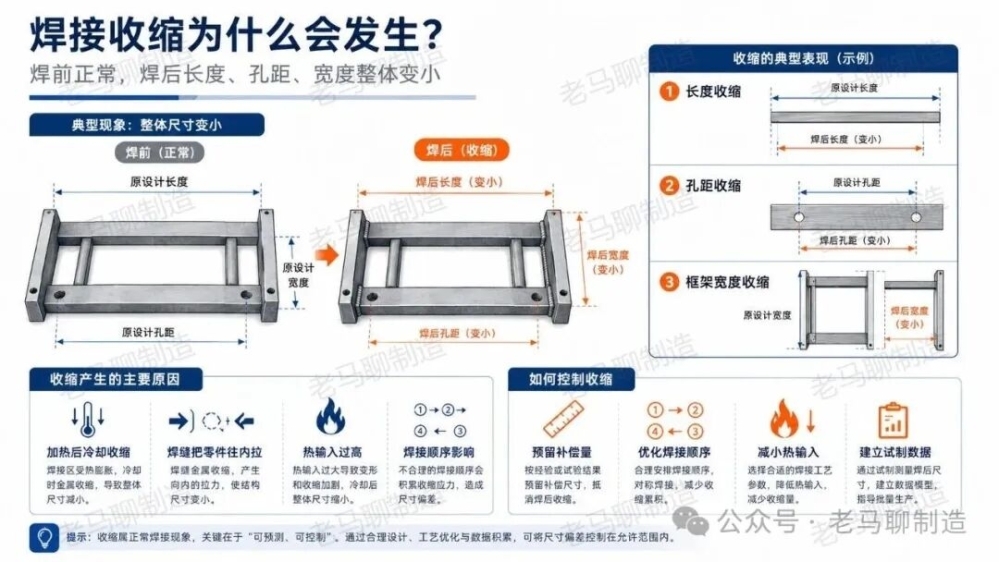

四、收缩：为什么焊前尺寸对，焊完以后尺寸却变小了

焊接收缩其实是焊接过程非常典型的物理现象。

金属加热以后膨胀，冷却以后收缩。问题在于，焊缝已经和周围结构连成一体，这种收缩就会把相邻零件一起往焊缝方向拉。

比如两个定位孔焊前中心距是500 mm，焊完变成499.2 mm；框架焊前总宽刚好，焊后整体缩短；环焊以后直径发生变化，这些都可能和焊接收缩有关。

收缩和变形往往会同时出现，但关注点不太一样。收缩更强调尺寸整体变短、变小或者间距改变；变形更强调形状和角度发生变化。

实际改善时，常见办法包括预留收缩量、优化焊接顺序、减少不必要的焊缝尺寸、控制热输入、采用对称焊接，以及通过试制数据建立合理的尺寸补偿。

这里最忌讳凭经验一直调尺寸。比较成熟的做法，是把焊前尺寸和焊后尺寸连续记录下来，看看收缩量到底是不是稳定的。如果平均收缩0.8 mm，而且波动很小，就可以考虑合理补偿；如果今天缩0.3 mm，明天缩1.5 mm，那真正的问题还是过程稳定性。

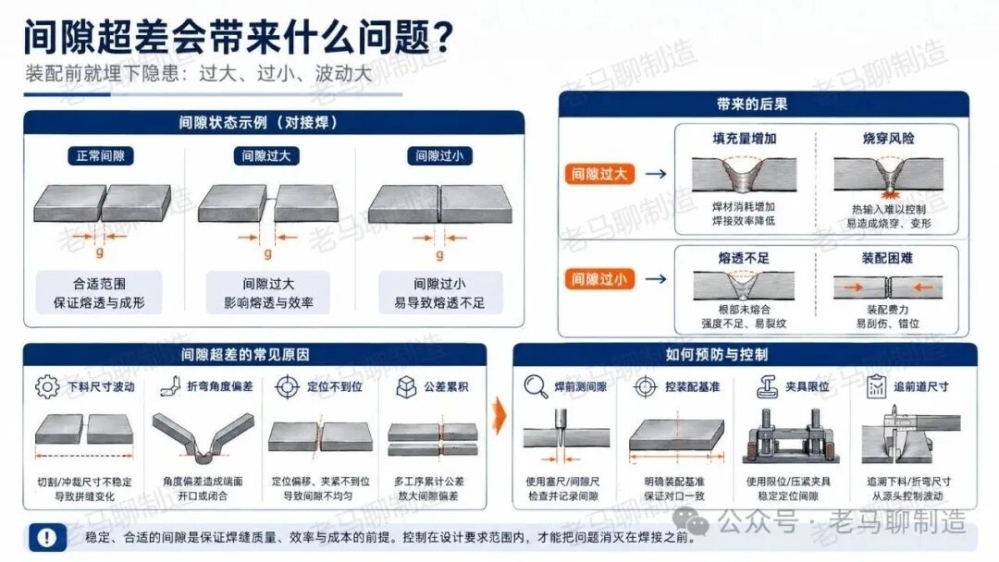

五、间隙超差：焊前没控制好，后面越焊越难救

焊接间隙通常指待连接零件之间预留的间距，比如对接接头根部间隙、搭接位置间隙等。

很多人觉得只要最后能把焊缝填满，间隙大小无所谓，其实差别很大。

间隙太小，可能影响熔透和焊缝成形；间隙太大，则可能导致烧穿、填充量增加、热输入变大，焊后收缩和变形风险也可能跟着增加。

间隙超差经常来自前道工序，而不是焊接工序本身。比如板材切割尺寸不稳定、折弯角度偏差、零件公差累积、夹具定位不到位，都会让最终装配间隙变化。

所以现场一旦发现间隙超差，不能只靠焊工“拿大焊缝补起来”。要往前看零件尺寸、装配定位和公差链，否则今天靠手法补过去，下一批还是一样。

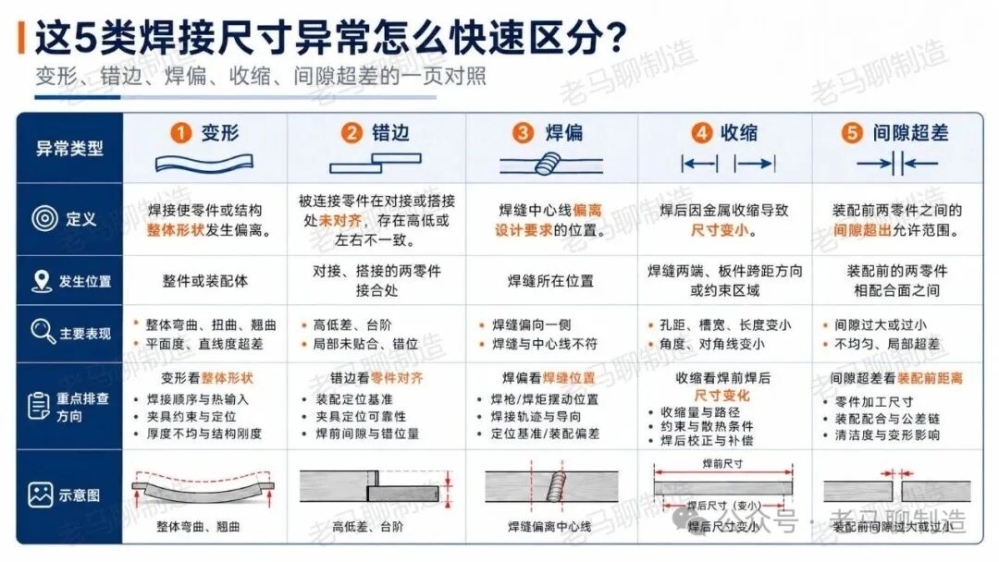

六、这5种异常怎么快速区分

实际现场不用把概念背得特别复杂，可以先看问题到底发生在哪。

如果零件整体弯了、翘了、扭了，优先考虑变形；如果两个零件本来应该齐平，但装起来一高一低，重点看错边；如果零件位置没问题，但焊缝轨迹跑到一边去了，就是焊偏；如果焊前尺寸正常，焊后整体长度、孔距或宽度变小了，要重点看收缩；如果还没正式焊或者刚装配时，两个零件之间的距离就已经不符合要求，那就是间隙超差。

这几个问题还经常会互相影响。比如装配间隙过大，可能导致焊接填充量增加；焊接热输入增加以后，收缩又变大；收缩不均匀，最后又表现成变形。

所以实际分析时，不能只盯最终看到的那个尺寸结果。

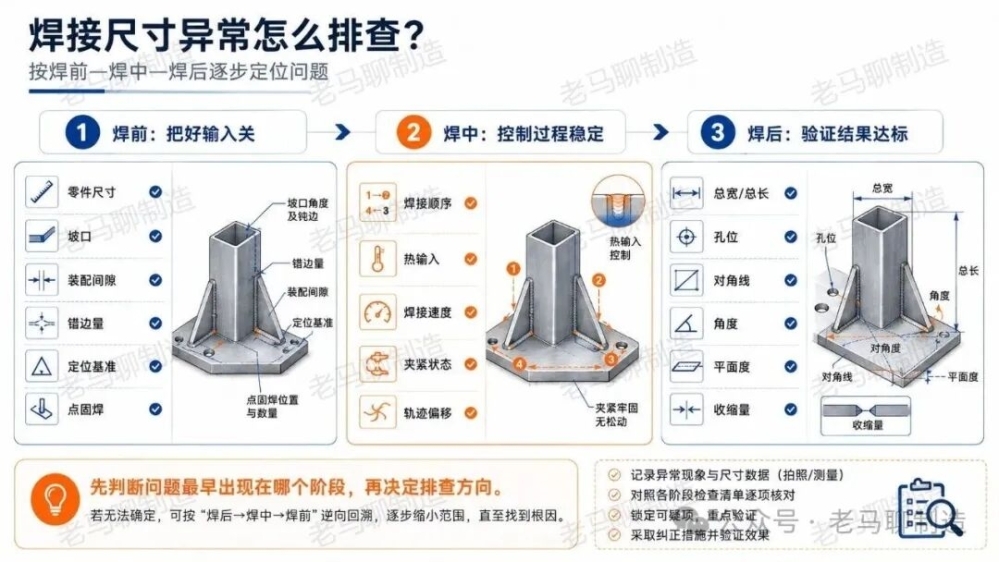

七、焊接尺寸异常，最好沿着“焊前—焊中—焊后”去查

这种问题现场最怕一句话：“焊工焊歪了。”

更有效的办法，是按照时间顺序去排查。

焊前重点看零件本身尺寸、坡口、装配间隙、错边量、定位基准、夹具状态和点固焊；焊中重点看焊接顺序、热输入、焊接速度、夹紧状态以及机器人轨迹有没有变化；焊后再看最终尺寸、平面度、角度、孔位、对角线和收缩量。

比如某框架总宽焊后超差，如果焊前就已经偏了2]把焊前、焊中、焊后的数据对起来，问题方向通常会清楚很多。

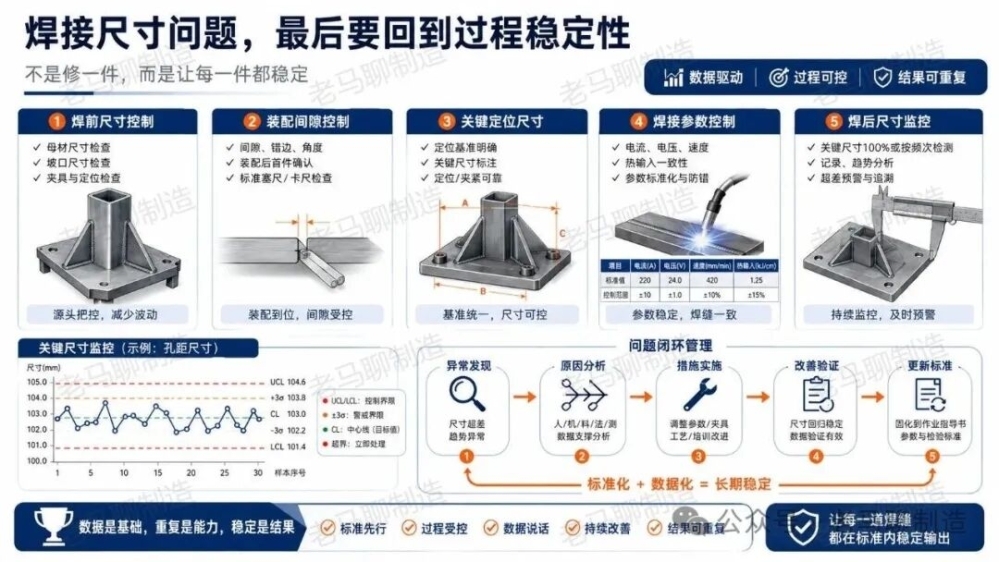

八、焊接尺寸问题，真正要管的是过程稳定性

现场处理焊接尺寸异常，最容易掉进一个坑：每次超差就调夹具、敲一敲、垫一下，产品最后是修合格了，但下一件又出现。

这种方式只能解决单件，解决不了过程。

真正应该关注的是：同一工装、同一程序、同一材料条件下，焊后尺寸到底能不能稳定重复。如果总宽有时+0.5 mm，有时-2 mm，就要继续查热输入、定位、零件一致性和操作条件，而不是不停调整目标值。

所以焊接尺寸控制不能只看最终检验结果，还要把焊前尺寸、装配间隙、关键定位尺寸、焊接参数和焊后尺寸放在一起看。条件允许的话，还可以利用SPC持续观察关键尺寸变化。

最后可以把这5类问题这样记：变形看整体形状，错边看零件对齐，焊偏看焊缝位置，收缩看焊前焊后的尺寸变化，间隙超差看装配前的距离。

把它们分清楚以后，现场再出现“焊完以后尺寸不对”，就不会只剩一句“焊接有问题”，而是能够进一步判断：到底是零件没装对、焊缝跑偏了，还是热输入把尺寸拉走了。
