两分钟了解操作范围、报警值、DCS联锁值、SIS联锁值、安全阀整定值、设计值的设计关系

报警设得越早，联锁设得越多，装置就越安全吗？

现场并不是这样。

操作范围、报警值、DCS联锁值、SIS联锁值、安全阀整定值和设计上限，不能只按数字从小到大排列。

真正需要判断的是三件事：

每一层负责什么；

从触发到动作完成需要多久；

动作完成后，参数还会走到哪里。

这三件事说不清楚，设定值排得再整齐，也只是表格上的数字。

一、操作范围

操作范围是装置适合长期运行的区间。

它关注的不是设备能不能承受，而是控制是否稳定、设备性能是否正常、调节是否还有余量。

如果分离罐液位控制在40%至60%，并不是说61%就有一定危险，而是说明在这个区间内：气液分离空间合适，泵入口液封稳定，调节阀仍有调节余量，上下游波动能够被容器吸收。

操作范围是否合理，通常看两个现场信号：

调节阀是否长期接近全开或全关；

参数稍有波动，操作员是否需要频繁干预。

如果阀门长期在100%开度，即使参数没有越限，系统也失去调节的空间。

操作范围解决的是“能不能稳定运行”，设计上限解决的是“设备能承受到哪里”，两者不能混用。

二、报警值

报警不是危险终点，而是人工介入的起点。

报警值设在哪里，不能只看它距离正常值有多少，还要看这段间隔能换来多少处理时间。

假设容器正常液位上限为60%，高报警设在70%，联锁设在80%。

液位每分钟上涨1%，从报警到联锁还有约10分钟，操作员可以检查阀位、切换泵、降低进料。

液位每分钟上涨8%，同样的10%间隔只剩一分多钟。报警刚出现，联锁就要动作，人工处置层实际上没有建立起来。

因此，一个有效报警至少要满足三个条件：

异常已经值得人工关注；

操作员知道采取什么动作；

报警到下一层保护之间留有足够时间。

报警太早，会形成噪声；报警太晚，人员来不及处理。

报警值的核心不是“离正常值多远”，而是“报警后人还能做什么”。

三、DCS联锁

DCS联锁主要处理生产运行中的偏差，例如高液位停上游进料泵；高温切断加热介质；低液位停泵；低压力打开回流；冷却水不足时降低负荷。

DCS调节控制和DCS联锁不是一回事。

DCS调节控制是连续修正，例如温度升高后逐步关小蒸汽阀；

而DCS联锁则是在参数达到设定值后，直接执行关阀、停泵或切断热源。

DCS联锁与报警的区别也很明确：

报警依靠人员判断；

DCS联锁由系统自动执行。

DCS联锁适合把参数拉回可控区，或者让设备有序退出运行。但DCS通常与日常控制共用控制器、网络、I/O或电源，因此不能简单把它当成独立安全保护。

四、SIS联锁

SIS针对的是经过风险分析确认的危险场景。

它的任务不是优化生产，而是在过程进入不可接受状态前，切断危险继续发展的条件，例如：切断反应物料；关闭燃料气总阀；紧急停压缩机；启动淬冷；隔离高压介质；触发紧急停车。

SIS与DCS的区别，不只是联锁值更高，也不只是动作更严厉。

两者的核心区别在于：

DCS负责生产控制和运行保护；

SIS负责风险降低，并强调独立性。

如果同一台变送器同时用于控制、报警、DCS联锁和SIS联锁，看起来有多层保护，实际上仍共用一个失效点。变送器堵塞、信号卡死后，多层功能可能一起失效。

SIS设定时，主要校核的是动作完成后的参数峰值。

比如反应器允许温度边界为200℃，紧急切断阀关闭需要4秒，切断后余热还会让温度上升8℃，测量误差按2℃考虑。

如果SIS联锁设在198℃，即使联锁正常动作，实际温度仍会超过允许边界。

所以，SIS联锁值要提前扣除测量误差，逻辑响应时间，执行机构动作时间，动作后的继续升温或升压。

五、安全阀整定值

安全阀不依赖操作员，也不依赖DCS或SIS逻辑。压力达到规定条件后，它依靠机械结构开启泄压。

安全阀整定压力不是设备破坏压力，也不是长期操作压力，而是阀门开始动作的基准压力。

安全阀开启后，设备压力还会持续上升，因此还要校核允许超压、积聚压力、入口压降、出口背压、泄放能力等参数。

SIS和安全阀也不能相互替代。

SIS通过切断进料、热源或压缩动力，处理升压原因；

安全阀通过排出介质，限制已经形成的超压。

正常情况下，SIS应尽量在安全阀起跳前终止异常。但设置了SIS，不代表安全阀可以取消；设置了安全阀，也不代表SIS联锁可以向后推。

六、设计上限

设计压力、设计温度等参数用于设备选材、壁厚计算、结构设计和制造检验。

它们是设备设计条件，不是日常运行目标，也不能直接当成报警或联锁值。

更要注意，设备本体的设计边界不一定等于整个系统的工艺边界。

例如容器壳体还能承受，密封件已经失效；

反应器压力没有超限，催化剂已经结焦；

换热器两侧压力都正常，压差却超过管板允许值；

储罐本体没有受损，内浮盘和呼吸附件已经异常。

因此，保护值不能只看设备铭牌，还要看内件、密封、附件、催化剂、管道和下游设备。

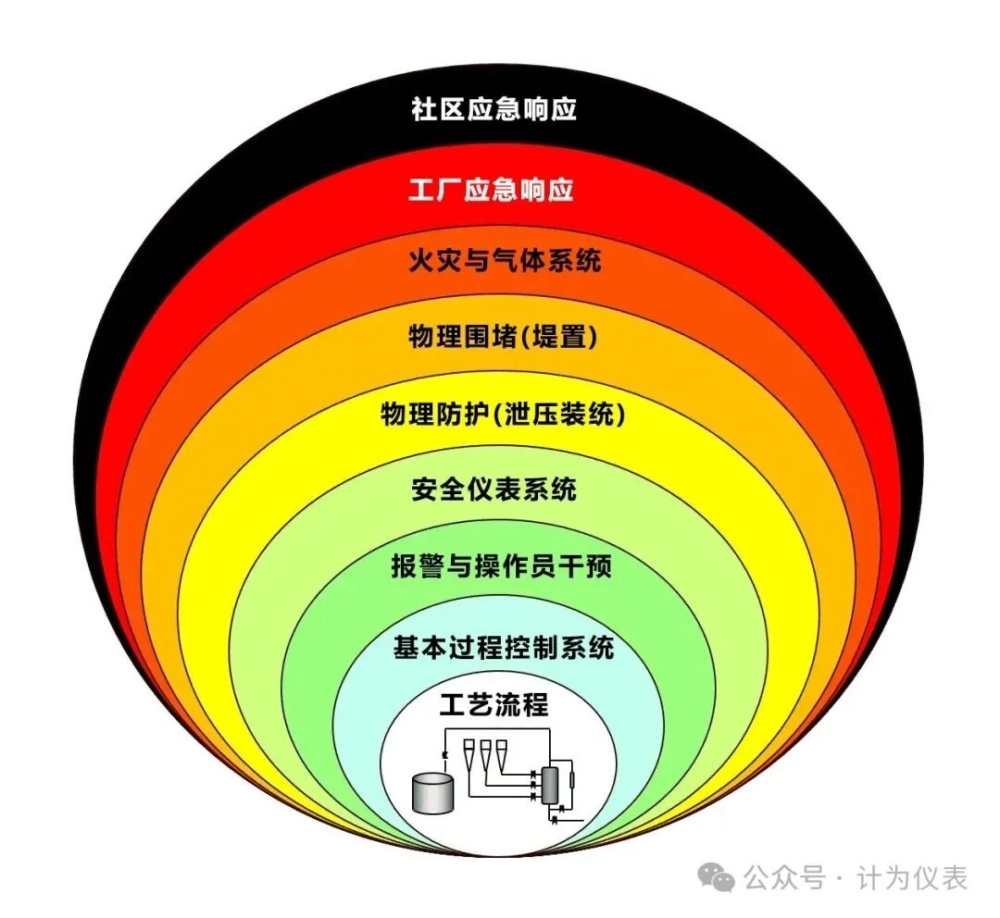

七、六类设定值的关系

六类设定值之间的关系可以概述为：

操作范围：参数平时在哪里运行；

报警值：什么时候需要人介入；

DCS联锁值：什么时候自动纠正运行偏差；

SIS联锁值：什么时候独立终止危险场景；

安全阀整定值：什么时候开始机械泄压；

设计上限：设备和部件允许承受到哪里。

它们性质不同，也不是所有设备都要完整设置六层。

具体设置到哪层，要根据具体危险场景和风险分析结果决定。

八、高低参数设置相反

对于高压力、高温度、高液位等特殊场景，一般表现为正常操作上限，低于高报警值；高报警值，低于DCS高高联锁值；DCS联锁值，低于SIS联锁值；SIS动作后的参数峰值，低于允许边界。

而低液位、低压力、低流量等场景，排列的方向则相反：正常操作下限，高于低报警值；低报警值，高于DCS低低联锁值；DCS联锁值，高于SIS低低联锁值；SIS动作后继续下降的参数，仍高于设备或工艺危险边界。

动作完成后的实际结果需要着重比较。

低液位停泵后，入口管线中的液体还会继续消耗；低流量切断加热后，炉管壁温不会马上下降；压力联锁触发后，阀门关闭期间压力仍会继续上涨。

九、数值间隔不能固定设置

报警与联锁之间留5%，DCS与SIS之间再留5%，这种做法便于填表，却不能证明保护有效。

间隔是否合理，要结合参数变化速度，仪表误差，信号滤波和扫描周期，逻辑响应时间，阀门全行程时间，物料存量，反应余热，人员响应时间。

例如，SIS压力联锁设在1.70MPa，安全阀整定压力为1.76MPa，看起来相差0.06MPa。

如果切断阀需要6秒关闭，压力每秒上涨0.015MPa，仅在阀门动作期间，压力就会升高0.09MPa。

这说明，虽然SIS设定值低于安全阀整定值，安全阀仍会起跳。

设定值之间不只比较数字差，还要换算成时间，并核算动作后的超调量。

十、审查抓住四个问题

无论审查报警、DCS联锁、SIS联锁还是安全阀，都可以沿着四个问题往下查：

它针对什么异常场景？

由谁或哪个系统采取动作？

从触发到动作完成需要多久？

动作完成后，参数会停在哪里？

这四个问题，比单纯讨论“高报设多少、高高报设多少”更接近现场。

能把这条链说明白，设定值才有实际意义。
