什么是车削和滚压工艺？

什么是车削和滚压工艺？

一、车削工艺

1. 基本原理与常用设备

车削就是让工件转起来，刀具往前走，把多余的材料切掉。用的设备有普通车床和数控车床，数控车床更准更快。

车削能做很多活，比如车外圆、车孔、车端面、车锥面、车螺纹、切槽和切断。

什么材料都能车，钢、铸铁、铝、塑料、铜合金都行。夹工件用卡盘或者顶尖，普通车床适合单件小批量，数控车床适合批量生产精度高。

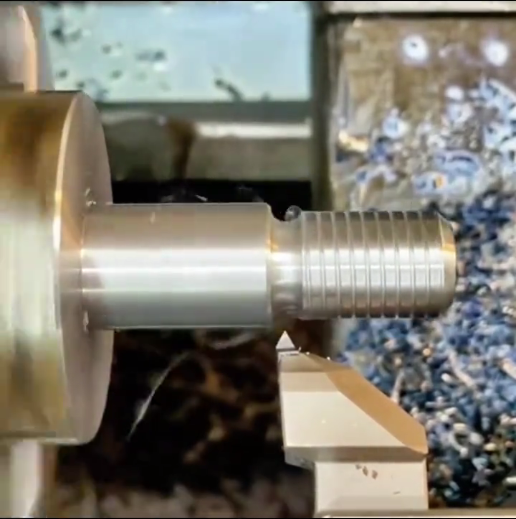

图1-车削工艺

2. 工艺特点与关键技术

普通车削的精度在IT7到IT8，表面粗糙度Ra 1.6到3.2微米。粗车切得多，精车切得少。

车削要选好转速、走刀速度和切多深，这三个数最重要。刀具材料高速钢和硬质合金最常用，涂层刀片性能更好。

铁屑要断成小段才安全，否则会缠绕工件。冷却液能降温、润滑、冲走铁屑，提高刀具寿命。车削常用在轴、法兰盘、齿轮毛坯、电机轴、轴承套圈这些回转零件上。

车削加工范围广，几乎可以加工所有金属和非金属材料，是机械制造最基本的加工方法之一。合理匹配切削三要素能大幅提升效率和质量。

二、滚压工艺

1. 基本原理与主要类型

滚压不切材料，而是用一个硬滚轮或滚珠使劲压工件表面，让表面金属发生冷态塑性变形。

这样能把微观凸起压下去，让表面变亮变光滑。滚压外圆、内孔、螺纹、滚花都是常见的类型。螺纹滚压效率极高，螺栓螺柱大多采用滚丝机成型；滚花用于增加手拧摩擦力。

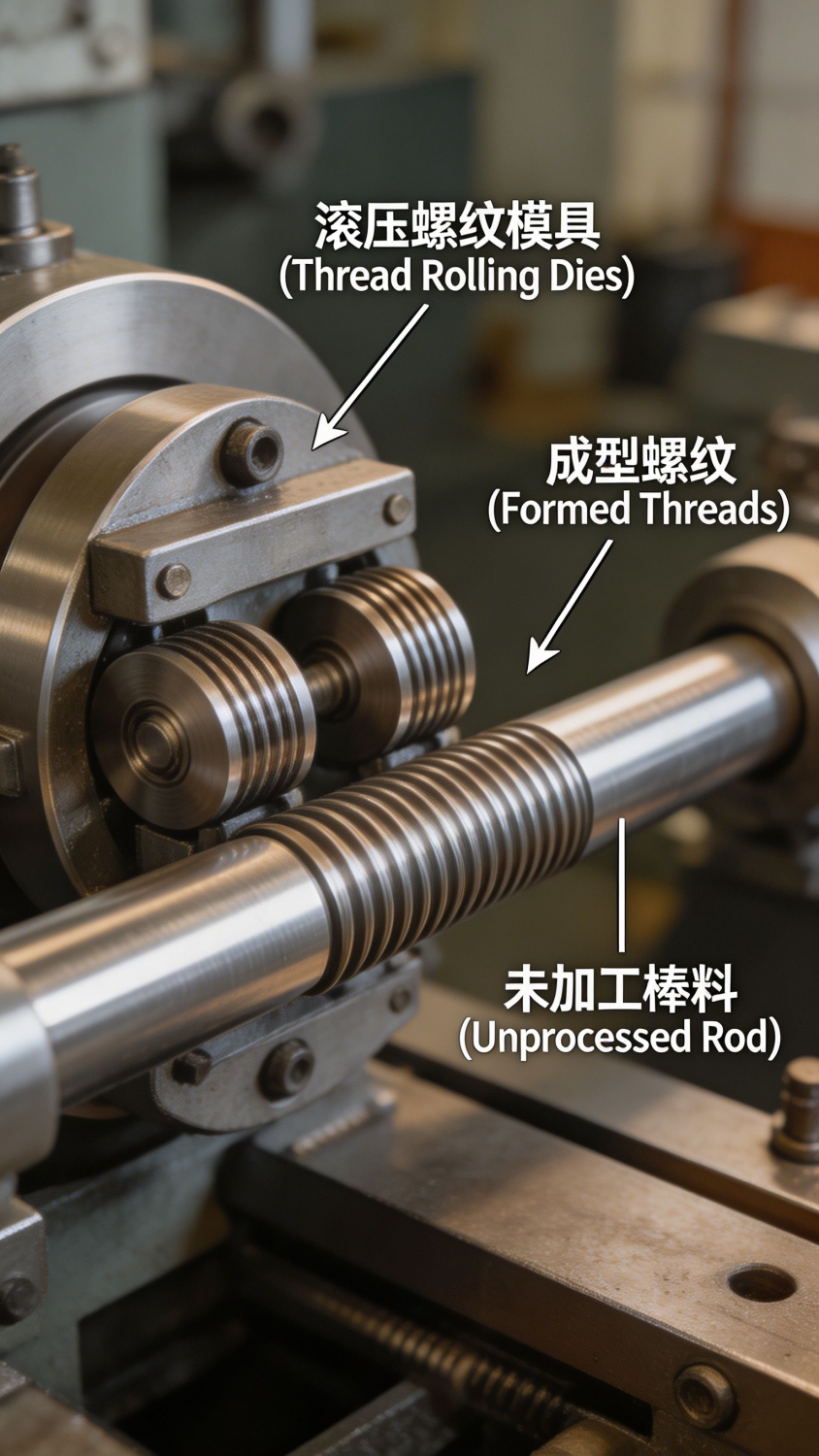

图2-滚压工艺

2. 工艺特点与操作要点

滚压之后表面粗糙度能到Ra 0.2到0.4微米，跟镜子一样。表面硬度会提高，产生残余压应力，零件更耐磨更抗疲劳。

滚压会让外圆变大一点，内孔变小一点，所以滚压前要留好余量。滚压很快，几秒钟就完事，可以在普通车床上装个滚压头直接干。

滚压的关键是压下去的深度要合适，太浅没用，太深就压烂了。一般滚压一两次就行，速度快慢影响不大，走刀别太快，要保证重叠。滚压必须用好润滑油，降低摩擦防止黏着。

滚压不能修正工件本身的椭圆和不圆，前一步车削必须把形状车好。材料太硬不能滚压，最好HRC40以下。中低碳钢、铝合金、铜合金最适合。

滚压用在液压活塞杆、气缸内孔、螺栓螺纹、轴承滚道上，能大大提高疲劳寿命和密封性。

三、车削与滚压的区别

车削是切掉材料，有铁屑；滚压是压变形，没有铁屑。车削表面一般粗糙度Ra1.6以上，滚压表面很亮可达Ra0.2。车削不提高疲劳强度，滚压能提高疲劳强度。

车削几乎所有材料都能干，滚压只适合软一点、塑性好的材料。先车削，后滚压，滚压是最后一道精加工。车削主要保证尺寸和形状，滚压主要改善表面质量和物理性能。

四、实用建议

滚压前一定要把尺寸车到位。比如要滚到直径20毫米，车削后留19.97到19.98毫米，滚压后膨胀到20毫米。滚压后外圆会变大，内孔会变小，设计尺寸时要算进去。

滚压不能去掉振纹，车削有振纹就先把振纹解决掉。要不要用滚压看要求：只要Ra0.8就精车或磨，要Ra0.2加提高疲劳寿命就用滚压。

做螺栓螺纹，大批量就用滚丝机，又快又结实，不用车削螺纹。实际生产中合理组合车削与滚压能以最低成本获得高品质零件。

注意滚压过盈量是最关键参数，需要通过试验确定合适的压入深度。滚压前工件表面不能有尖角或毛刺，否则容易损伤滚压头。大批量生产时建议采用专用滚压工具或数控滚压设备，保证一致性和稳定性。
