压力容器的封头，为何要设置直边

压力容器的封头（主要指椭圆形、碟形等凸形封头）之所以要设置直边段，核心目的可以归纳为以下几点：

---

一、最根本的原因：避免焊缝与边缘应力作用区重合

椭圆和碟形等封头之所以均带直边，根本目的是为了防止封头与筒体连接的环焊缝与边缘应力作用区相重合：

• 若封头无直边：其与筒体间的连接环焊缝就成为不同几何形状壳体间的连接点，不但产生焊接残余应力和各种焊接缺陷，同时还产生边缘应力，使受力状况恶化。


• 若封头带直边：连接焊缝处就变成了曲率相同的封头直边圆筒与圆筒壳之间的连接。在壁厚相同时，连接焊缝处就不产生边缘应力，而仅存在焊接残余应力。



通俗地说：直边把"几何形状突变点"和"焊缝"分开了——突变点（切线交界点）上不焊，焊缝处又是等曲率对接，从而避免了应力叠加。

二、便于等厚对接，保证焊接质量

若壁厚不等，则可将厚者在连接处局部削薄至等厚，这既可以消除边缘应力，也可以变为等厚对接焊，利于保证焊接质量。这也是GB/T 150中规定圆筒与封头不等厚对接时可采用削薄结构的原因。

---

三、直边与弧面连接点是切线交界，边缘效应较小

在封头直边圆筒与封头弧面的连接点，是无焊缝的切线交界点，不但无横推力，且边缘效应相对也较小。

---

四、便于封头成形、提高成形精度和便于与筒体对接

从制造角度看，设置直边的另一重要作用是：

• 使封头成形更加准确；


• 便于与筒体对接（作为对接的基准段）；


• 减少或避免局部应力叠加。


此外，直边段还是控制封头与筒体对口错边的关键部位，封头直边段的外圆周长公差、直边倾斜度、圆度偏差均直接影响B类焊接接头的对口错边量。

---

五、为什么球形封头没有直边？

这是一个常见的对比问题。半球形封头是等曲率半径，筒体本身就是直边。也就是说：

• 球封头与圆筒连接处，两者已是公切线连接，形态连续，不存在几何突变；


• 球形封头受力好，焊后变形应力较小，无论与圆筒采用何种连接方式，连接处的边缘应力影响甚小，所以不带直边。


不过，设置直边也有代价：直边段最小厚度不易保证，且封头成型加工困难。

---

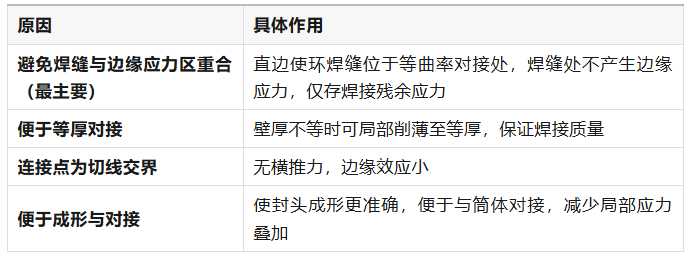

六、总结



补充：直边高度是封头总高度的一部分，直接影响容器总长度。按GB/T 25198《压力容器封头》，封头直径≤2000mm 时直边高度为 25mm；大于2000mm 时 直边高度 为 40mm。
