焊枪角度为什么能决定焊缝质量？

今天跟兄弟们聊一个看似不起眼，却能直接拿捏焊缝质量的关键细节——焊枪角度。

车间里很多师傅干活，上手先调电流、调电压、调送丝，偏偏忽略手里焊枪拿的角度。

结果焊出来的焊缝：要么宽得像大饼、要么高得像脊梁，要么一边深一边浅，还动不动出气孔、咬边、未熔合。

返工补焊、验收不过、质检挑剔、扣工时……很多麻烦，根源根本不是参数，就是焊枪角度没拿准。

今天结合一线实操和焊接理论，把行走角、工作角给大家讲透。看完之后，或许大家下次拿焊枪，心里有谱、手上有准了。

一、焊枪角度到底是什么？为什么这么重要？

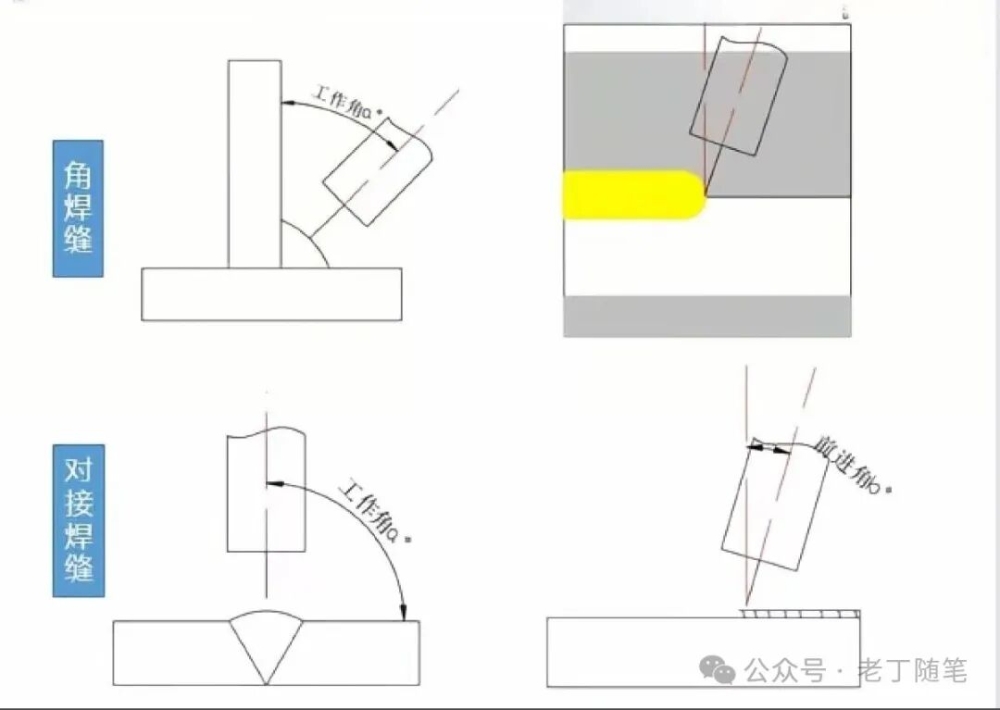

在气体保护焊（实心焊丝）里，焊枪角度就两个核心：行走角、工作角，也是咱们日常最该盯的两个动作角度。

行走角：焊枪前后倾斜的角度，决定电弧往前“推”还是往后“拖”，直接影响熔深、焊缝宽窄、保护气效果。

工作角：焊枪左右偏向的角度，主要管两块板之间热量分配，保证两边熔合均匀不偏心。

老师傅都有一个共识：很多时候，焊枪角度的影响，比调电流电压还要明显。

电流电压管整体热量大小，角度管热量往哪打、熔池往哪流、保护气能不能罩得住。

角度不对，参数再标准也白搭：成型差、熔深忽大忽小、气孔飞溅增多，甚至直接探伤不合格。

角度控制稳了，同样参数、同样机子，焊缝颜值高、熔合好、缺陷少，质量和效率直接双提升。

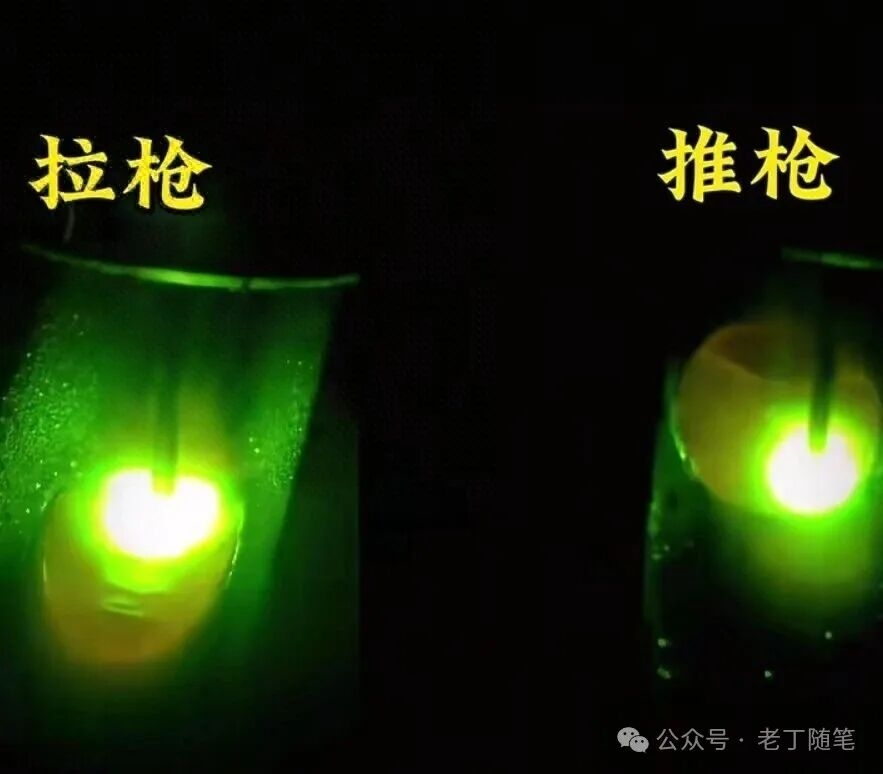

二、行走角：推焊还是拉焊？决定焊缝宽窄、高低与熔深


以焊枪垂直工件为基准，按倾斜方向分三种：

1. 垂直中立位（基准参考）

2. 左焊法/推焊（前倾）：焊枪往焊接前进方向微微倾

3. 右焊法/拖焊（后倾）：焊枪往已经焊完的方向微微倾斜

通用实操标准：行走角控制在5°～15°为宜，尽量不要超过20°。角度过大，会打乱保护气气流，容易卷进空气，诱发气孔。

推焊（左焊法）特点&适用场景

焊缝成型：宽而平、余高低、过渡圆滑，鱼鳞纹更规整好看

熔深表现：相对偏浅

实操优势：保护气覆盖好，熔池看得清楚

最适合：薄板焊接防烧穿、要求外观的盖面焊、不锈钢、铝合金等对气体保护要求高的材质

小缺点：飞溅会稍微多一点，但整体成型更耐看

拉焊（右焊法）特点&适用场景

焊缝成型：窄而高、余高偏大

熔深表现：熔透更深，电弧挖掘力更强

实操优势：飞溅更少，厚板焊透效果好

最适合：厚板焊接、多层多道填充、根部需要深熔透的工况

补充：药芯焊丝大多适合拖焊，能让熔渣跟随熔池均匀覆盖，成型更稳

原理通俗讲

推焊：电弧力往前推熔池，熔池铺得开，焊道变宽变扁，熔深自然偏浅；

拉焊：电弧直接作用在前方未焊母材上，热量往下集中，熔深变大、焊道容易堆高。

一线实操建议

板厚＜4mm薄板：优先推焊，防烧穿、成型好看

厚板、根部要焊透：小幅拖焊更靠谱

日常不用刻意垂直，保持5°～15°小倾角即可，根据熔池实时微调

角度千万别太大，超20°～25°，气孔风险直接翻倍

很多师傅都有体会：同样电流电压，只换推焊、拉焊手法，焊缝宽窄能差2～3mm，熔深能差1mm以上，对焊缝强度和外观影响特别大。

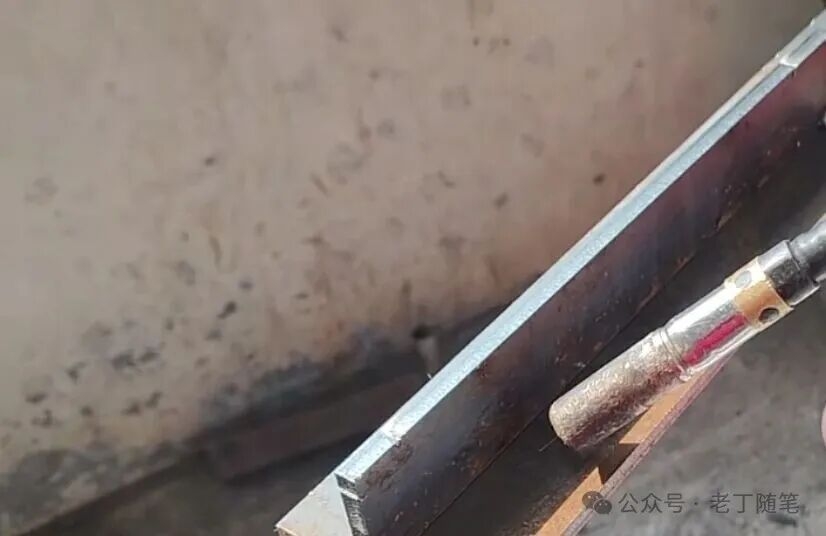

三、工作角：角焊缝的“热量分配器”，偏一点就容易出问题


工作角，重点用在T型接头、搭接接头这类角焊缝上，是最容易被忽略、也最容易出缺陷的地方。

核心原则

1. 两块板厚度差不多

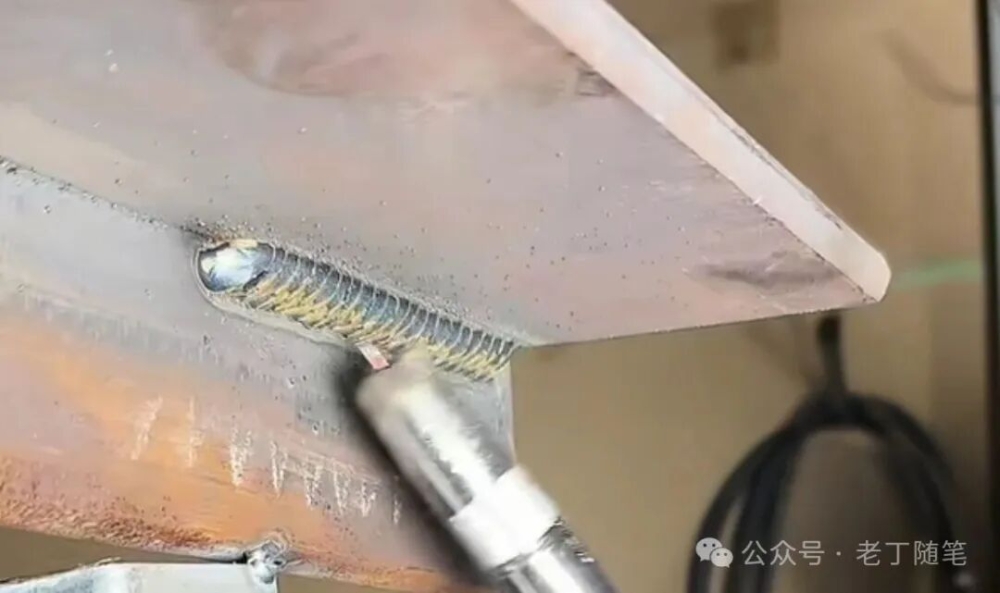

焊枪角度对准两板夹角中间，标准T型角焊缝，工作角保持45°，两侧热量均分、熔深对称、焊脚一致，成型最标准。

2. 两块板厚度差很大（比如8mm配3mm）

死守45°必出问题：薄板容易烧穿、咬边，厚板还焊不透。

正确做法：焊枪稍微偏向薄板一侧，给薄板分流热量，既防烧穿，又能保证厚板熔合到位。

板厚差越大，偏转幅度适当加大，但不能偏得太离谱，不然厚板直接虚焊未熔合。

为什么角度偏了就出事？

电弧热量、熔滴分布完全跟着角度走：

偏向薄板：薄板过热、咬边、直接烧穿

偏向厚板：薄板没熔合、焊缝偏心、虚焊假

以前我们在车间很多结构件角焊，板厚差明显还硬守45°，薄板动不动打穿，返工一大堆；稍微把工作角往薄板偏一点，一次成型合格率直接拉满。

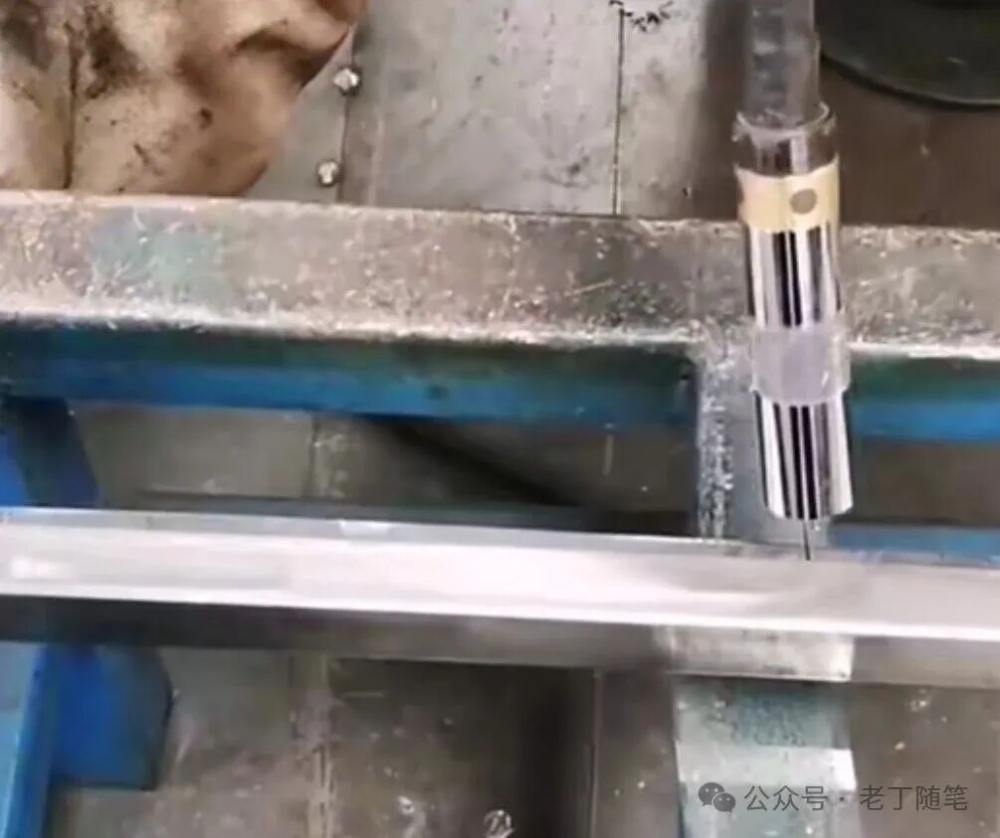

当时了平焊对接焊缝，焊枪基本垂直工件表面即可；立焊、仰焊等位置，要根据熔池下坠情况微调工作角，不能死板套用90°。

四、焊枪角度对焊缝质量的综合影响


1. 外观成型

角度稳：焊道宽窄匀称、余高适中、鱼鳞纹清晰

角度乱：焊道凸高、凹陷、左右不对称、表面粗糙难看。

2. 熔深与层间熔合

拖焊熔深更大，推焊熔深偏浅；

工作角歪斜，直接造成单侧过熔、单侧未熔合，多层焊还容易夹层。

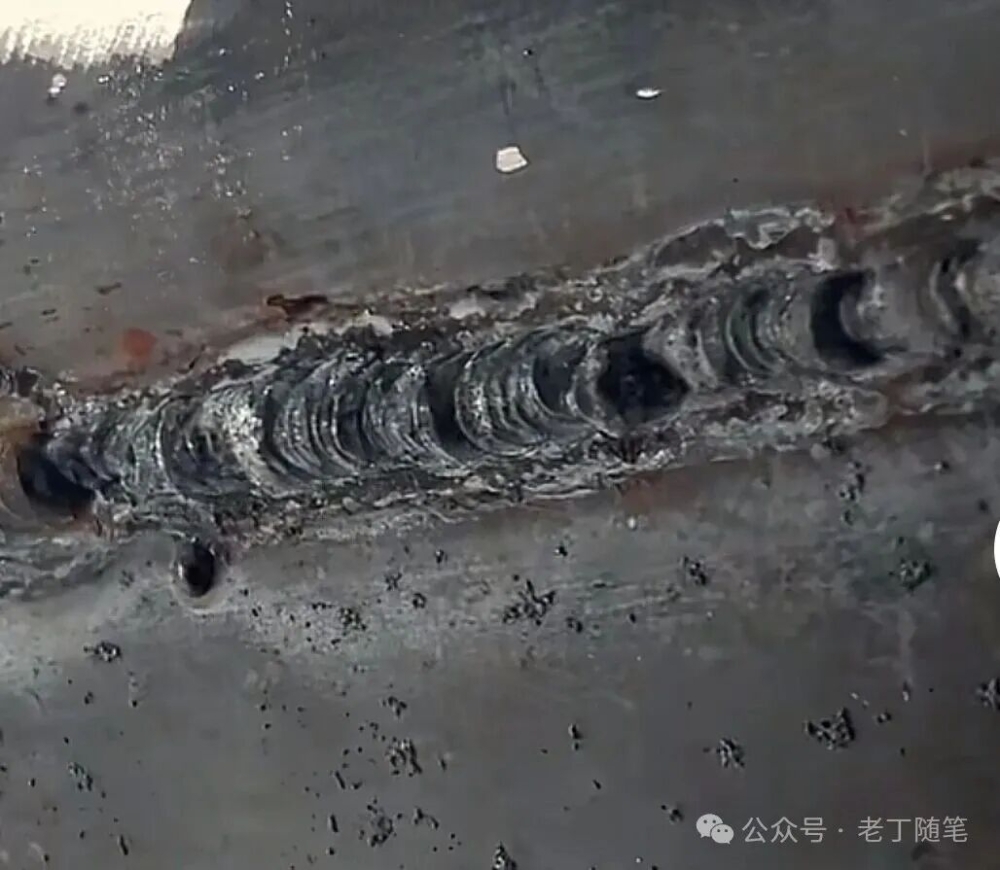

3. 常见缺陷根源


行走角过大：保护气失效、进气 → 气孔

工作角歪斜：偏焊、咬边、未熔合

焊接中角度忽高忽低：电弧不稳、飞溅暴增

4. 特殊焊接位置更关键


立焊、仰焊不像平焊，受重力影响大，角度必须跟着微调，不然熔池下坠、铁水流淌，根本焊不出合格焊缝。

给大家一个实操小常识：排查焊缝缺陷，第一步先回看当时焊枪角度稳不稳。很多角度造成的问题，后期打磨返修根本弥补不了。

五、实际操作中的角度控制干货技巧

1. 养成固定姿势习惯

起弧前先把角度摆好，焊接时稳住手腕和手臂，别越焊手越飘、角度慢慢跑偏；平时多拿废板练手感，形成肌肉记忆。

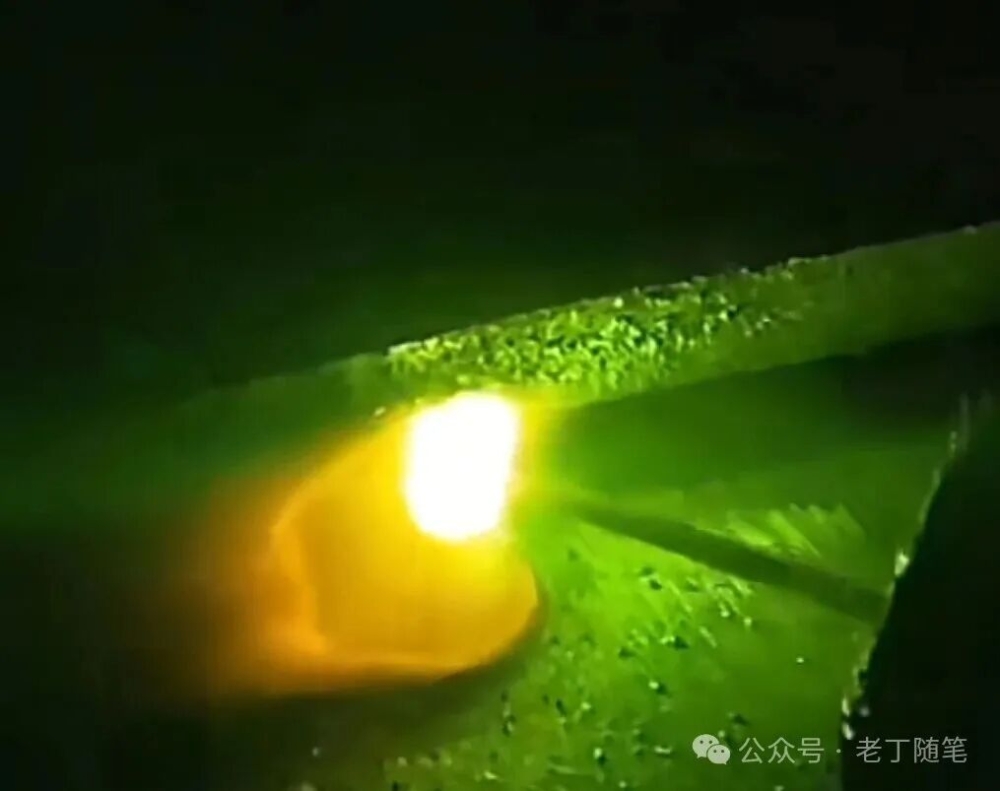

2. 盯着熔池调角度

推焊视野好，能清晰看熔池铺展；拖焊多看熔池前端熔合线，随时小幅修正角度。

3. 角度配合参数搭配

薄板+推焊+稍高电压+快焊速 → 焊道平整不烧穿

厚板+小幅拖焊+匹配电流 → 焊透效果更好

4. 不同材质角度微调要点

普通碳钢实心焊丝：推焊、小角度拖焊都通用

不锈钢：优先小角度推焊，保护气更稳定，不易氧化变色

铝合金：对角度要求更严苛，平焊保持前倾10°～15°，角度过大极易出气孔和夹渣

药芯焊丝：优先拖焊，让熔渣跟随熔池同步覆盖，成型平稳、少气孔

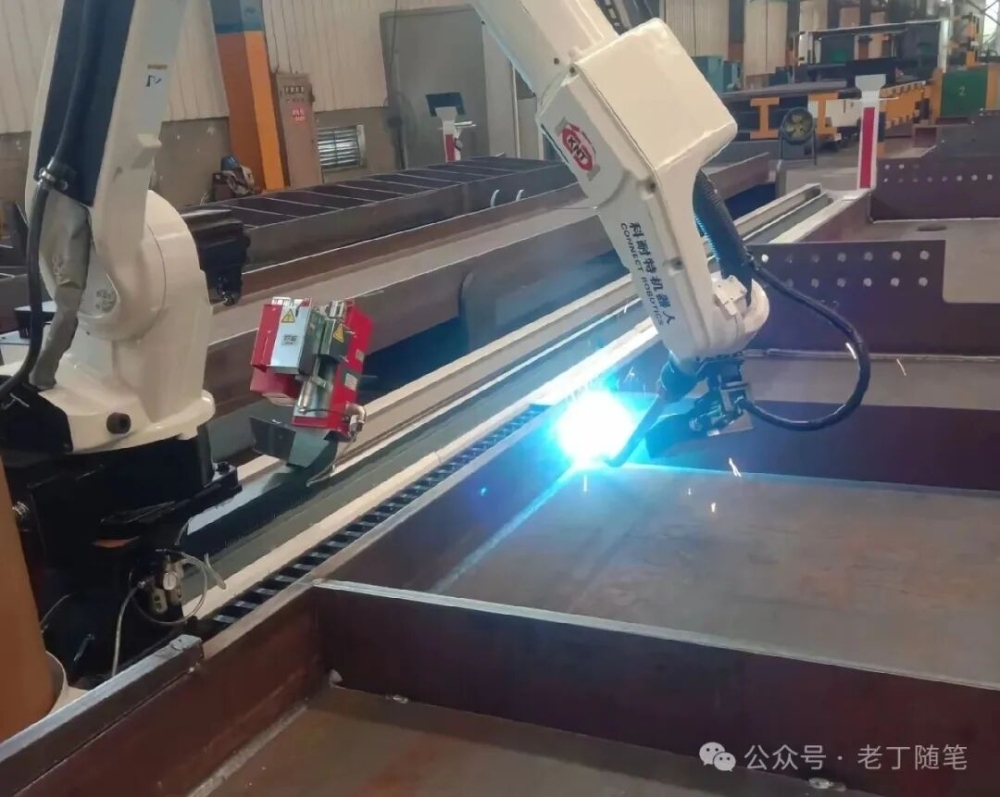

5. 机器人自动焊同理

自动焊角度是固定工艺参数，编程全靠实操经验打底；手动焊把角度练熟，看懂机器人工艺也更容易。

6. 一线常见误区避坑

误区1：觉得角度无所谓，只要电流电压调好就行

误区2：长时间焊接手臂发酸，不知不觉角度走偏

误区3：平焊一套角度，立焊、仰焊照搬不调整

焊枪角度从来不是可有可无的小细节，是直接决定焊缝外观、焊脚尺寸、熔深大小、缺陷多少的核心工艺。

记住两句话：

行走角管前后推拉，决定熔深和宽窄；

工作角管左右分配，决定对称和熔合。

把这两个角度练稳，同样机子、同样参数，你能焊出比别人更稳、更漂亮、更达标合格的焊缝。

理论看懂不算会，关键多练、多看、多总结。

下次干活刻意留意自己的焊枪角度，观察熔池变化和成型效果，你很快就能感觉到明显进步。

焊接路上，角度拿捏到位了，焊缝自然就稳了，多练手法、稳住角度、少返工，咱们一起把焊接质量搞上去！加油！
