搅拌只是让物料转起来？一文讲清楚原理类型

搅拌罐内液面已经形成明显旋涡，罐底却仍有沉积物。提高搅拌转速后，电机电流随之增大，物料混合不均的情况却没有明显改善。

叶轮结构、安装位置、物料黏度和罐内流动状态都会影响搅拌效果。即使电机功率和运行转速相同，不同叶轮产生的流场也存在差别。

一、搅拌的作用

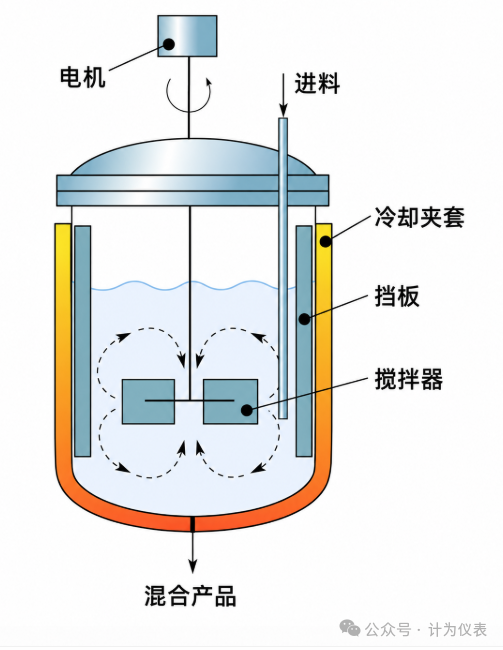

搅拌通过机械运动、气体鼓入或液体射流带动物料流动，使不同组分相互接触，完成混合、分散、传热和传质等过程。

按照工艺要求，搅拌主要有以下几种作用。

液体混合：不同液体通过循环流动相互接触，使罐内各处的组分浓度逐渐均匀。

固体悬浮：液体流动带动固体颗粒，使沉积颗粒重新进入液相，减少罐底积料。

液液分散：一种液体在流体剪切作用下形成液滴，并分散在另一种液体中。

气液分散：气体进入液体后形成气泡，通过分散增加气液接触面积。

传热传质：物料通过循环流动不断交换位置，促进热量和物质传递。

液体混合需要足够的循环流量，固体悬浮需要一定的底部流速，液液分散则需要相应的局部剪切强度。

二、搅拌的类型

按照驱动方式，搅拌可分为机械搅拌、气体搅拌和射流搅拌。机械搅拌通过电机带动叶轮旋转，按照叶轮结构，可分为桨式、推进式、涡轮式、锚式和螺带式等。

1、桨式搅拌

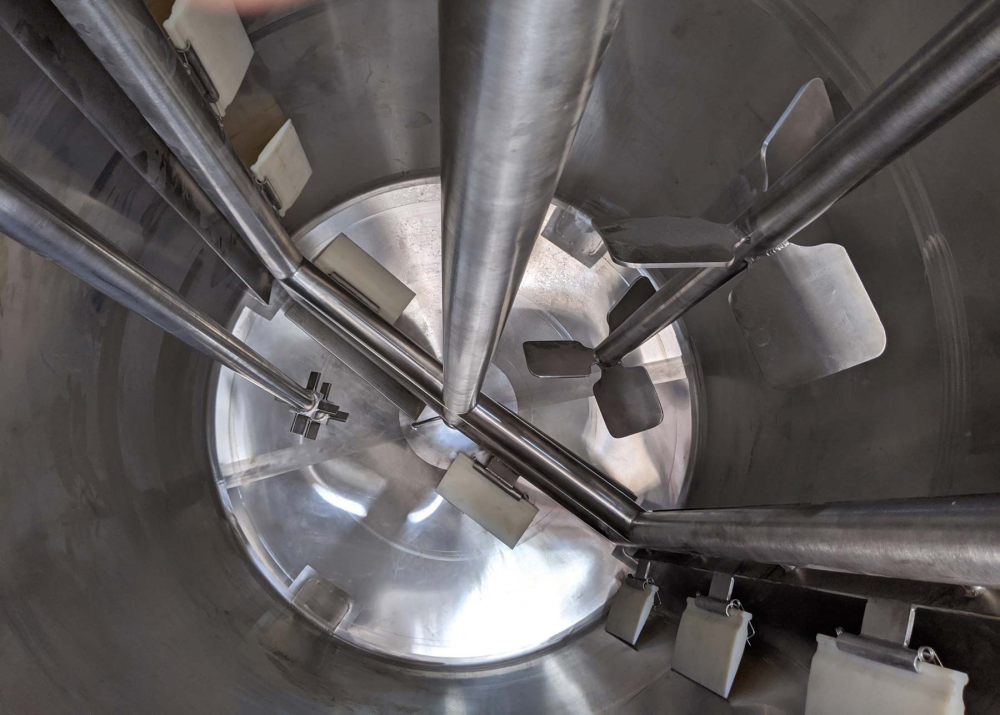

搅拌轴和叶片构成了桨式搅拌器的主体，常见叶片包括平直叶桨、斜叶桨和折叶桨。

桨式搅拌器结构简单，拆装和维护方便，适用于低至中等黏度液体的混合、溶解和配料。

2、推进式搅拌

推进式搅拌器采用螺旋桨形叶轮，叶轮旋转时推动液体沿轴向流动，液体再经过罐内其他区域返回，形成循环。

较强的轴向输送能力使推进式搅拌器适用于低黏度液体混合、溶解以及部分固体悬浮工况。

3、涡轮式搅拌

涡轮式搅拌器采用多叶片结构，常见形式包括直叶涡轮、斜叶涡轮和圆盘涡轮。

直叶圆盘涡轮旋转时，液体沿径向流向罐壁，随后向上、向下流动，在罐内形成循环。

斜叶涡轮能够产生轴向与径向组合流动，其输送能力和剪切特性与叶片角度、叶轮结构有关。

4、锚式搅拌

锚式搅拌器的叶片靠近容器内壁，搅拌直径较大，运行转速相对较低，主要带动罐壁附近的物料流动。

随着物料黏度升高，搅拌轴所需转矩也可能增加，电机和减速机需要满足相应的负荷要求。

5、螺带式搅拌

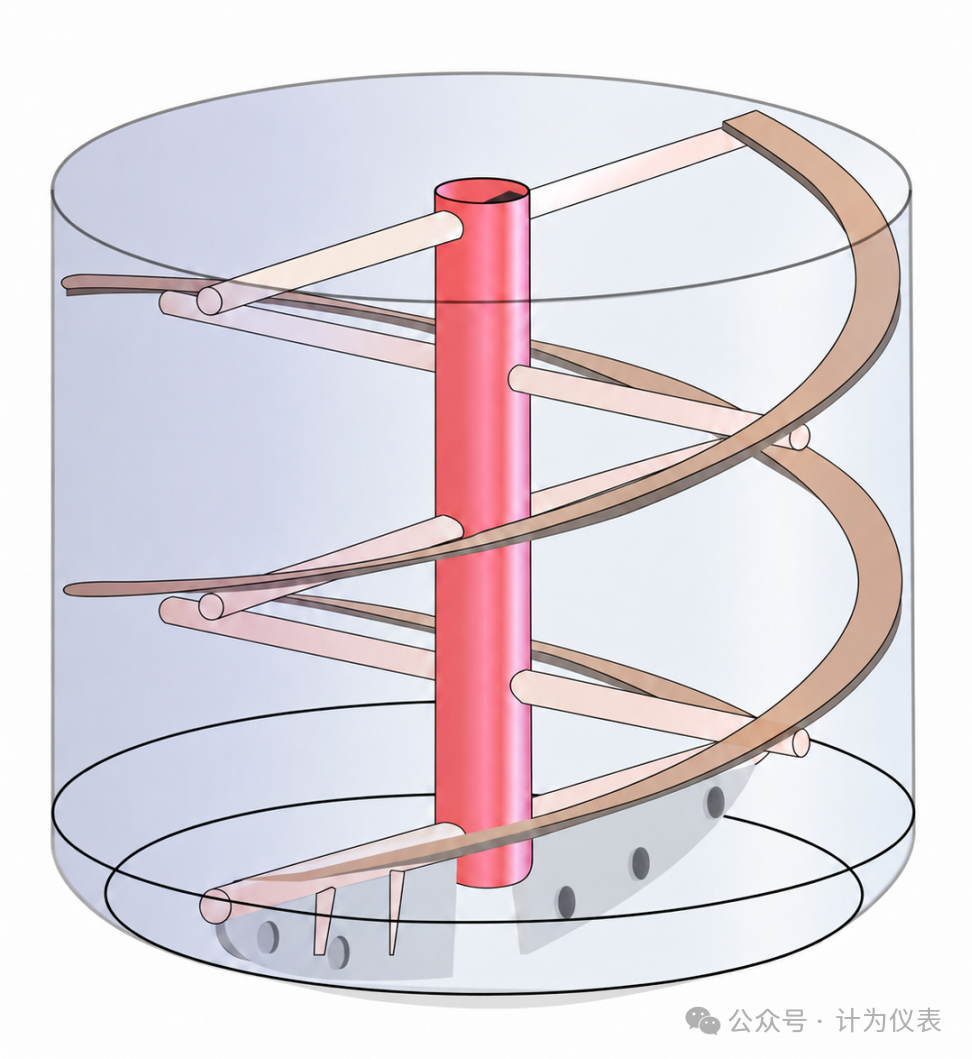

螺带式搅拌器采用沿轴向布置的螺旋形叶片，叶片旋转时推动物料沿轴向移动，并通过罐内回流促进物料循环。

6、气体搅拌

气体通过布气装置进入液体，形成的气泡在浮力作用下向上运动，同时带动周围液体流动，促进罐内物料循环。气泡分散还可以增加气液接触面积，促进气液传质。

7、射流搅拌

循环泵将液体加压后送入喷嘴，高速射流在喷出过程中卷吸周围液体，带动罐内物料循环。

喷嘴方向、循环流量和管路阻力都会影响射流搅拌效果。对于含有固体颗粒的物料，还需要考虑喷嘴堵塞和磨损。

三、搅拌原理

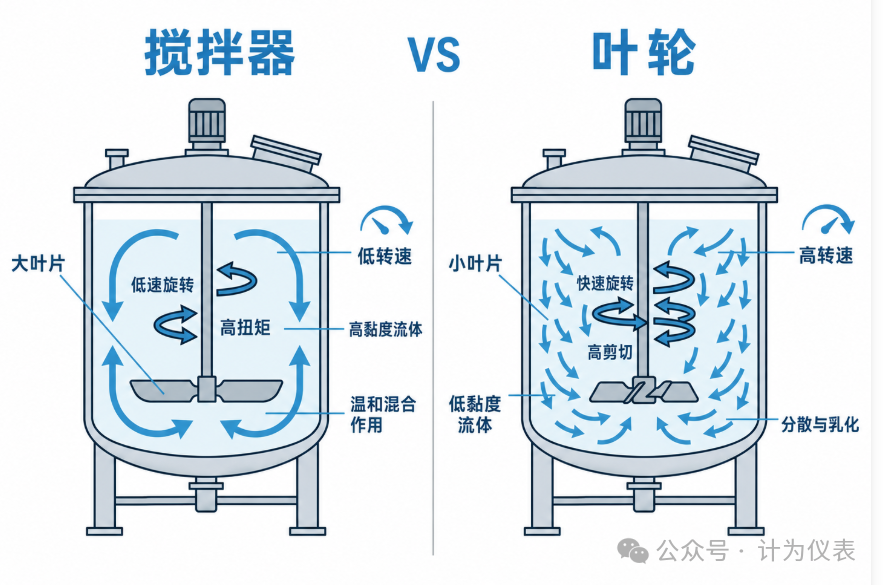

机械搅拌通过叶轮将机械能传递给液体，使液体产生循环流动、剪切和湍动。按照流动方向，罐内流场可分为轴向流、径向流和切向流。

1、轴向流

液体沿搅拌轴方向运动，在罐内形成上下循环，促进不同高度的物料交换。轴向流具有较强的整体输送能力，适用于液体混合、固体悬浮和传热。

2、径向流

液体从叶轮附近沿径向流向罐壁，到达壁面后改变方向，再返回叶轮附近。部分径向流叶轮能够产生较强的局部剪切和湍动，有利于液滴和气泡分散。

3、切向流

液体围绕搅拌轴旋转，形成切向流。切向流较强时，液面容易出现旋涡，罐内液体可能形成整体旋转，影响上下层物料交换。

罐壁安装挡板后，可以削弱整体旋转，改善罐内循环流动。实际搅拌过程中，轴向流、径向流和切向流可以同时存在，其强弱与叶轮结构、安装方式及罐体布置有关。

四、转速与功率

叶轮转速、直径和物料性质都会影响搅拌功率。对于处于充分湍流状态的搅拌系统，叶轮消耗的轴功率可按下式计算：

P = Np × ρ × n³ × D⁵

式中：

P——叶轮消耗的轴功率，W；

Np——功率数，无量纲；

ρ——液体密度，kg/m³；

n——叶轮转速，r/s；

D——叶轮直径，m。

在叶轮结构、罐体条件和物料性质保持不变时，若功率数基本恒定，搅拌功率与转速的三次方成正比。叶轮直径的变化也会影响功率消耗，但不同直径对应的功率数可能发生变化，需要结合实际结构进行计算。

转速过高可能引起液面吸气、物料起泡、设备振动和电机过载。

上述公式计算的是叶轮消耗的轴功率，电机功率选型还需考虑传动效率和运行负荷。

五、搅拌选型

物料性质、搅拌要求和容器结构是选择搅拌器的主要依据，叶轮形式、尺寸和运行参数需要根据实际工况确定。

搅拌需求	可选搅拌器	主要特点
液体混合	桨式、推进式	促进物料循环
固体悬浮	推进式、轴向流涡轮	增强底部颗粒悬浮
气液分散	圆盘涡轮、专用气体分散叶轮	促进气泡分散
液液分散	涡轮式、高剪切搅拌器	促进液滴分散
高黏度混合	锚式、螺带式	带动黏稠物料流动
大型储罐混合	侧入式、射流式	扩大液体循环范围

还可以结合物料黏度、物料密度、固体含量、罐体尺寸、搅拌要求等参数来综合评估。

六、结语

桨式和推进式搅拌器适合液体混合与循环，涡轮式搅拌器可用于液液及气液分散，锚式和螺带式搅拌器适合黏度较高的物料。

搅拌设备的实际效果还需结合物料性质、叶轮布置和工艺检测结果判断，电机转速与运行电流不能直接反映物料的混合程度。
