ASME B16.5 Class150 法兰数据速查

数据速查  法兰尺寸 · 工程数据速查

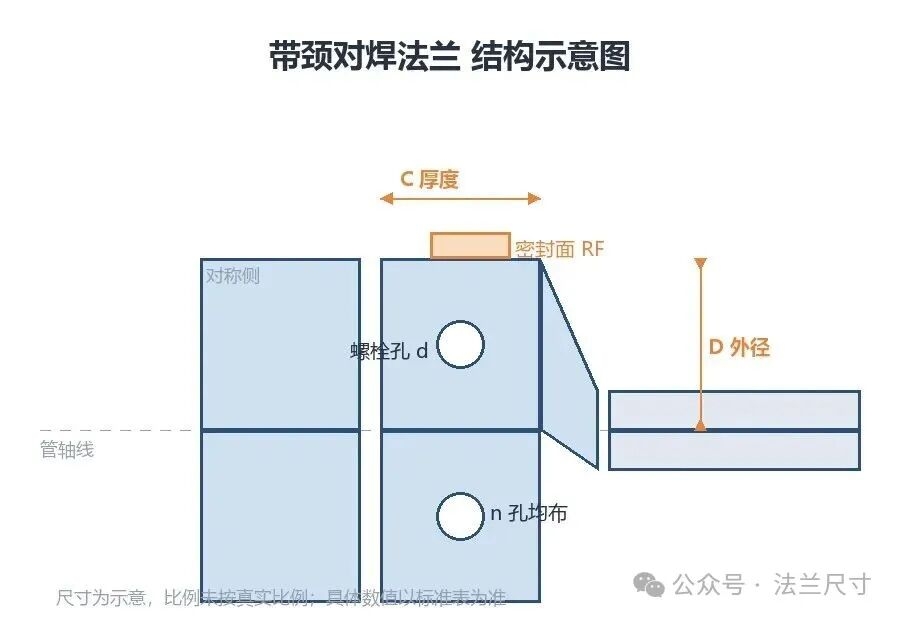

ANSI B16.5 是美洲法兰体系核心标准，覆盖 NPS 1/2~24 的突面（RF）法兰，压力等级 Class 150~2500。出口设备、涉外工程、进口维修的采购单上，Class150 法兰最常见。本文给出 Class150 RF 连接尺寸（外径 D、螺栓孔中心圆 D1、突面直径 D2、孔数 n、孔径、螺栓）一表速查，下单前对照，避免与国标混用装不上。

本文速览

• 美标法兰英制尺寸，与国标 PN 不能互换


• Class150 为最轻等级，用于低压公用管线


• 突面 RF 高 1.6mm，连接尺寸一表速查


一、美洲体系：为什么出口必看 ANSI B16.5

ANSI B16.5 是美洲法兰体系核心标准，采用英制尺寸（NPS 1/2~24，约 DN15~DN600），压力等级 Class 150~2500。美标法兰与国标 PN 法兰的英制/公制螺栓孔位不同，同一口径也不能互换。

国内三大场景必用美标：出口设备配套、中外合作与外资能源工程、进口设备维修替换。江阴不锈钢法兰已出口 42 国，山西定襄是碳钢与锻钢法兰核心产区，美标是外贸大单的主力标准。

二、Class150 连接尺寸速查（DN20~DN600）

DN	D 外径	D1 中心圆	D2 突面	n 孔数	孔径	螺栓
20	98	70	43	4	15	M12
25	108	79.5	51	4	15	M12
32	118	89	63.5	4	15	M12
40	127	98.5	73	4	15	M12
50	152	120.5	92	4	19	M16
65	178	139.5	105	4	19	M16
80	190	152.5	127	4	19	M16

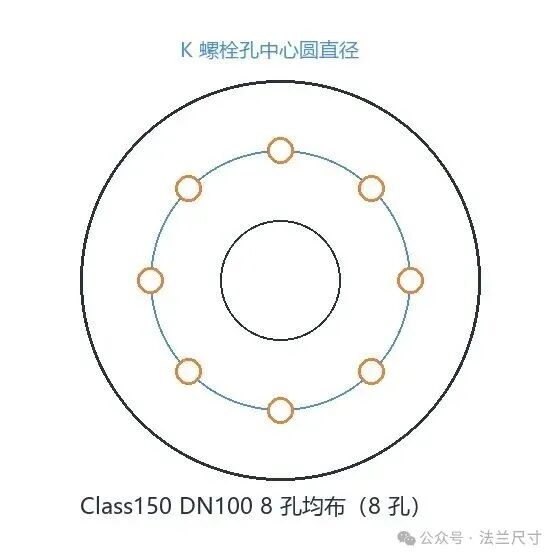

100	229	190.5	157	8	19	M16
125	254	216	186	8	23	M20
150	279	241.5	216	8	23	M20
200	343	298.5	270	8	23	M20
250	406	362	324	12	25	M22
300	483	432	381	12	25	M22
350	535	476.3	413	12	29	M27
400	595	539.8	470	16	29	M27
450	635	577.9	533	16	32	M30
500	700	635	584	20	32	M30
600	815	749.3	692	20	35	M33

单位 mm；Class150 突面高度 1.6mm。D=法兰外径，D1=螺栓孔中心圆，D2=突面直径。DN20~300 取自本地标准表，DN350~600 按 ASME B16.5 英制换算；NPS 1/2（DN15）亦属本标准范围。

三、三个避坑点

英制与公制不能混：美标用 UNC/UNF 英制螺栓，孔径按 1/8 英寸放大，与国标 M 系列螺栓孔位对不上。

Class150 是压力分级不是 150 psi：它是最轻压力等级，多用于低压公用工程、冷却水、一般工艺管线。

下单必须标注标准：同口径法兰 ANSI/DIN/JIS 成本差异大，采购单只写「DN100 法兰」极易错件。

数据来源｜ASME B16.5《管法兰和法兰管件（Pipe Flanges and Flanged Fittings）》；GB/T 9124.2-2019《钢制管法兰（Class 系列）》。数据以现行标准正式文本为准。
