管道间距不是统一 50mm！90% 设计师都忽略的工况差异

压力管道的间距以便于安装或检修管子、阀门、保温层为原则，但也不宜过大。不同的文献和规范规定的计算方法和管间距稍有差异，如德国鲁奇公司标准规范规定，不保温管道管外壁间最小净距为30mm，保温管道管外壁间最小净距为50m，林德公司规定，无论保温与否管外壁间最小净距一律为50mm；日本挥发油公司管道间距标准规定，管外壁间最小净距为25mm。

1.管道间距的确定

下面仅以近期执行的某石油化工项目所采用的压力管道最小间距为例。

① 依据SH/T 3405《石油化工企业钢管尺寸系列》中管子外径和SH/T 3406《石油化工钢制管法兰》中法兰外径计算管道间距。

② 在管架上并排布置的无法兰管道无论有无隔热层，管道外表面净距不应小于50mm。无法兰无隔热层管道间距见图6-47和表6-15。在管架上并排布置的有法兰管道无论有无隔热层，法兰外缘与相邻管道的净距不应小于25mm。有法兰无隔热层管道间距见图6-48、图6-49、表6-16和表6-17。

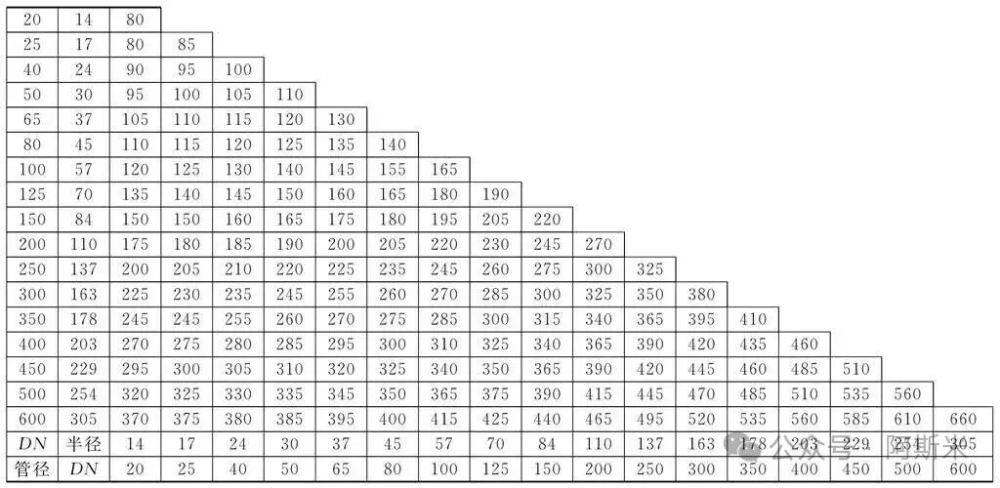

表6-15 无法兰无隔热层管道间距 mm

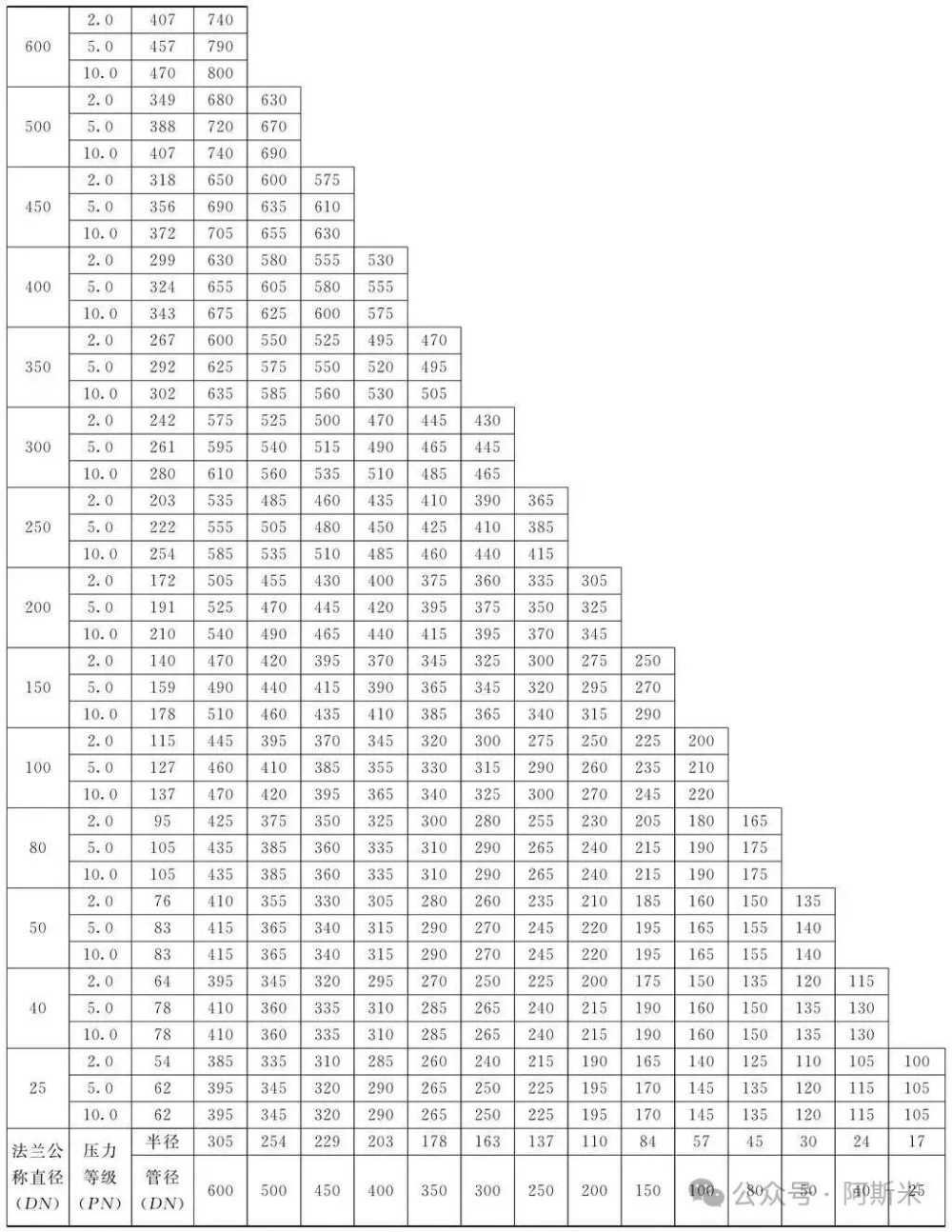

表6-16 管道间距（有法兰大管道/无法兰小管道）mm

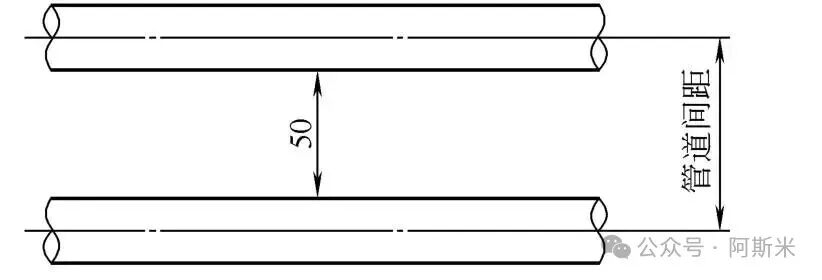

图6-47 无法兰无隔热层管道间距

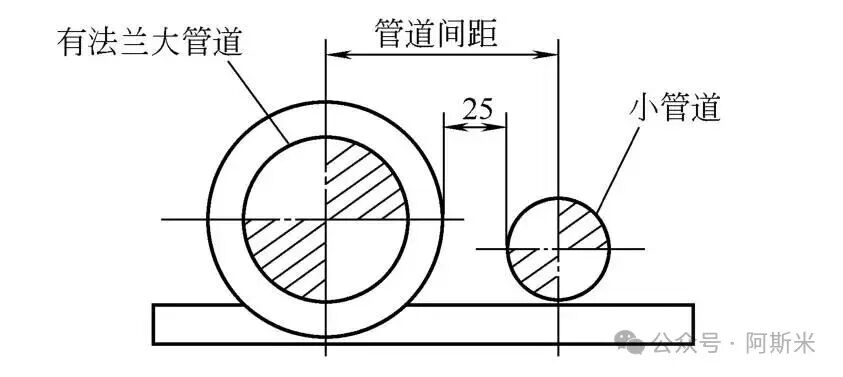

图6-48 有法兰大管道与无法兰小管道间距

注：1.当管道有隔热层时，上述管道间距应加上隔热层厚度。
2.有侧向位移的管道或有其他要求时，应按管道净距要求再加相应增量。

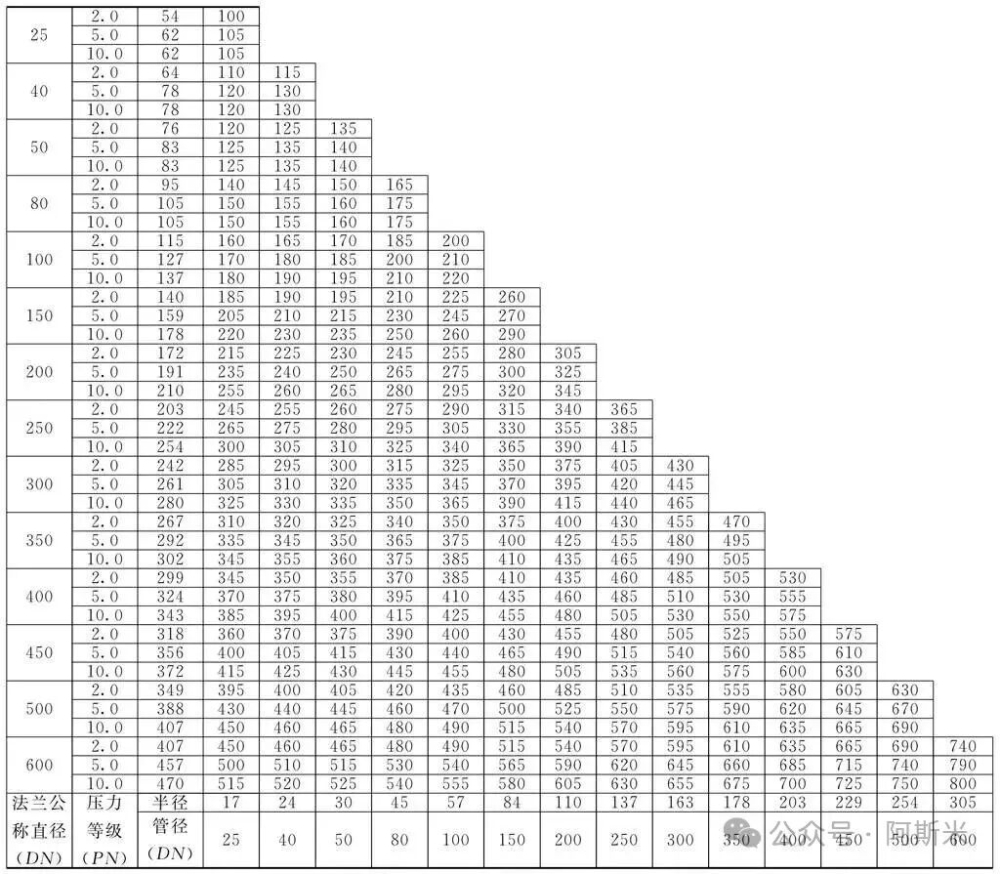

表6-17 管道间距（有法兰小管道/无法兰大管道）mm

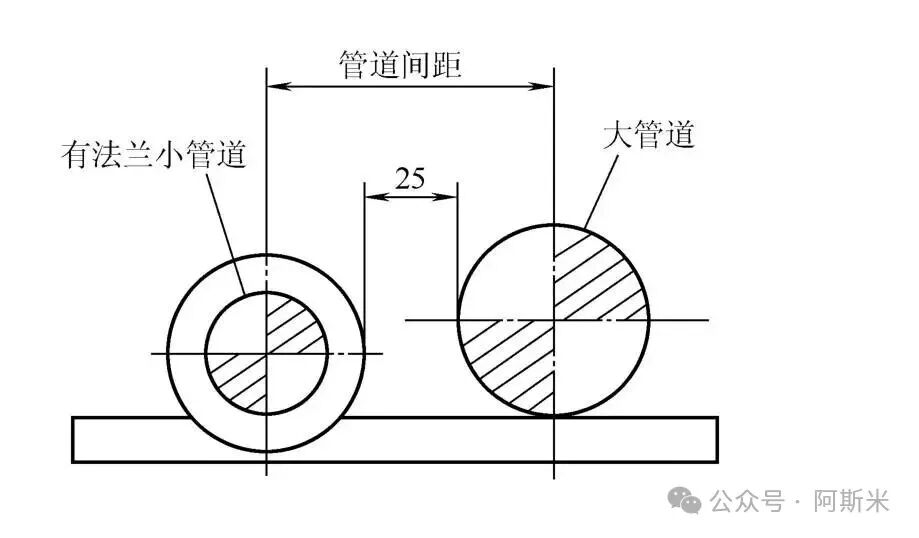

图6-49 有法兰小管道与无法兰大管道间距

注：1.当管道有隔热层时，上述管道间距应加上隔热层厚度。
2.有侧向位移的管道或有其他要求时，应按管道净距要求再加相应增量。

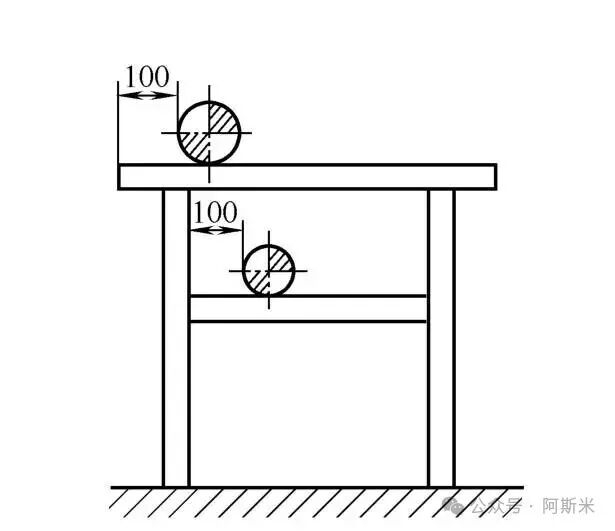

③ 管道外表面距管架横梁端部不应小于100mm，管道法兰外缘距管架或构架的支柱、建筑物墙壁的净距不应小于100mm（图6-50和图6-51）。

图6-50 管道与管架、构架的支柱净距

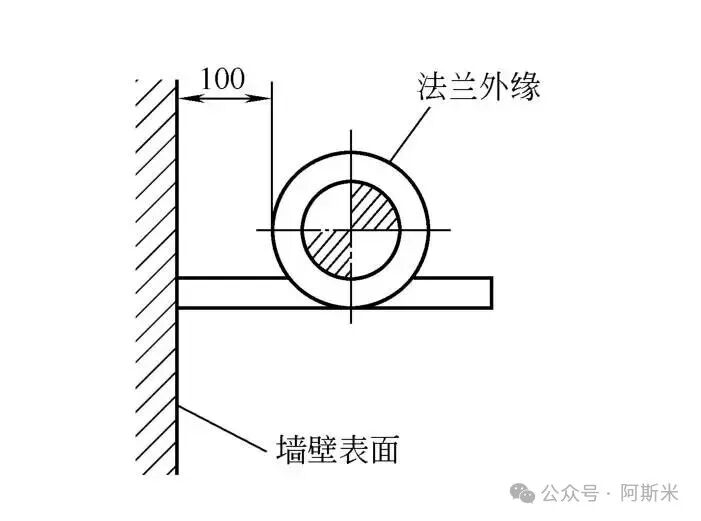

图6-51 管道与墙壁表面净距

④ 并排管道上安装带手轮的阀门时，管道间距除考虑法兰大小及其净距外，还应考虑两手轮间的净距不应小于100mm。

⑤ 管道上装有外形尺寸较大的管件、小型设备、仪表测量元件或有侧向位移的管道，应加大管道间的净距。

⑥ 管沟内管道间距应比架空敷设时适当加大，其净距不应小于80mm，法兰外缘与相邻管道的净距不应小于50mm。

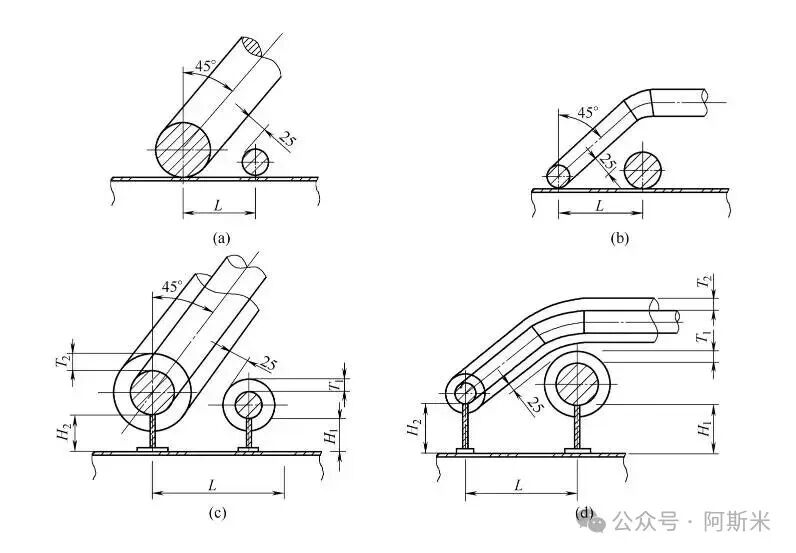

⑦ 当采用斜接的焊接支管或弯头的时候，在最接近点的管道净距应不小于25mm。这种情况下，保温厚度（T1,T2）和管托高度（H1,H2）应在计算中考虑在内（图6-52）。

图6-52 斜管和相邻管道的间距

2.一些国内外工程公司所采用的管子间距

一些国内外工程公司所采用的管子间距见下表。

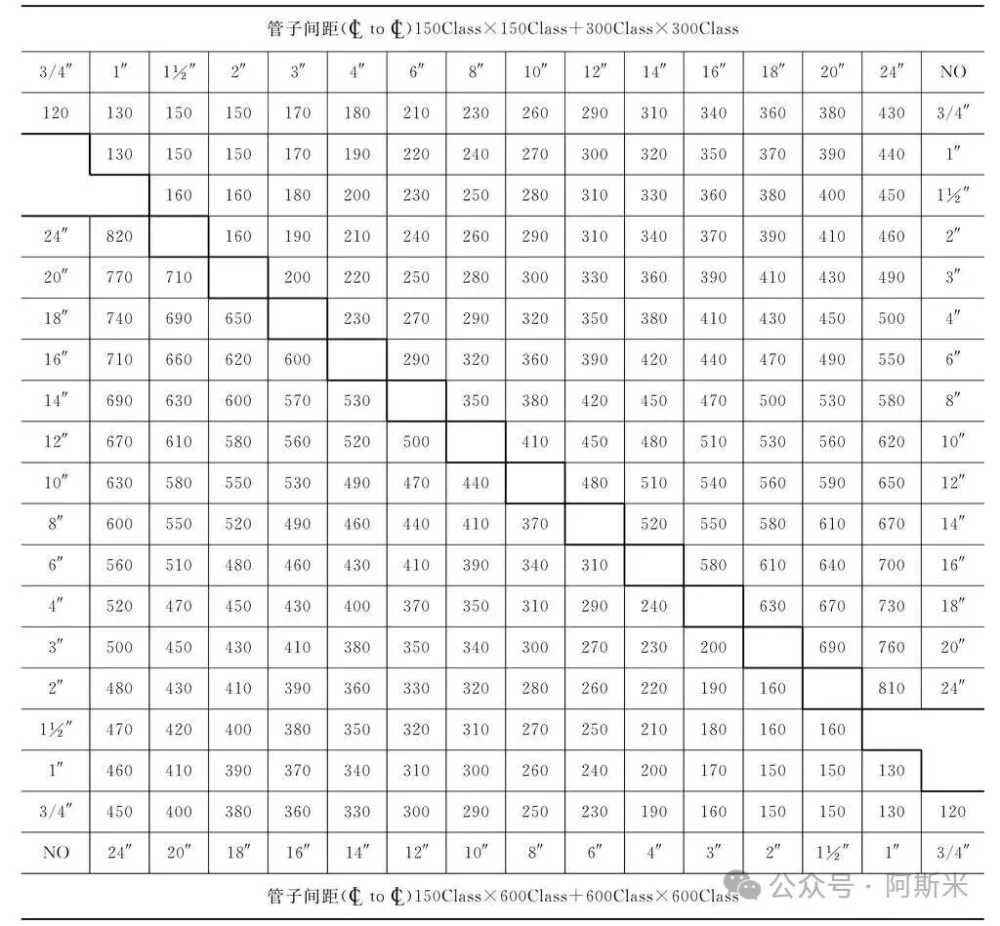

表6-18 一些国内外工程公司所采用的管子间距 mm
