紫铜和黄铜哪个好？

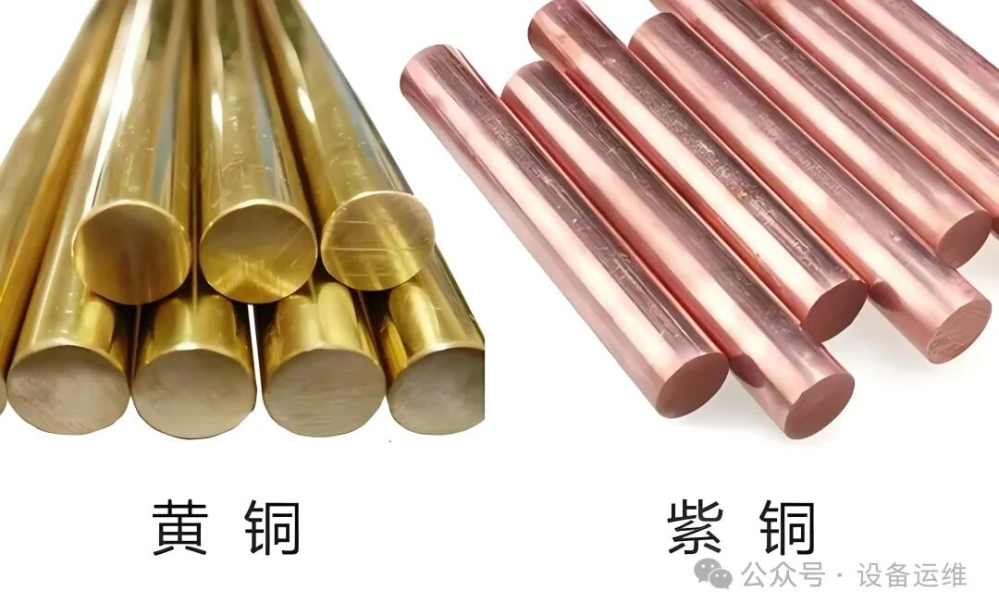

在铜及铜合金的应用领域，紫铜与黄铜的取舍是一个经久不衰的话题。二者一字之差，实则分属两种截然不同的材料体系——紫铜属于工业纯铜，黄铜属于铜锌合金。这种“纯”与“合”的本质差异，决定了它们在导电导热、力学性能、加工特性乃至耐腐蚀性上各有所长。今天我们就聊到聊一聊两种最常见的铜，厘清二者的区别与适用边界。

01 成分之别：纯铜与铜锌合金

紫铜（工业纯铜）的核心特征在于一个“纯”字。根据GB/T 5231-2022《加工铜及铜合金牌号和化学成分》的规定，工业纯铜的牌号以“T”开头（“铜”的拼音首字母），常见牌号包括T1、T2、T3等，将加工铜及铜合金的牌号总数扩充至346个。以T2为例，其铜含量（含银）不低于99.90%；T3的铜含量不低于99.70%。可以说，紫铜的纯度决定了它的“本征性能”——导电、导热能力被发挥到极致。

黄铜（铜锌合金）的核心在于一个“合”字。它以铜为基体，以锌（Zn）为主要合金元素。牌号以“H”开头（“黄”的拼音首字母），数字表示铜的平均含量。例如H62表示平均含铜量为62%的普通黄铜-。GB/T 5231-2022在黄铜类别中新增了50个牌号，覆盖了从普通黄铜到含铅、锡、锰、砷等元素的特殊黄铜。锌的加入改变了铜的晶格结构，带来了强度与硬度的显著提升——这是“合金化”赋予黄铜的核心价值。

此外，GB/T 29091-2012《铜及铜合金牌号和代号表示方法》对铜及铜合金的牌号命名规则作出了统一规定，为材料识别与选用提供了基础规范。

02 性能之差：数据背后的物理逻辑

导电与导热：紫铜的“看家本领”

紫铜的导电性能在工程金属中仅次于银。国际退火紫铜标准（IACS）将退火纯铜的导电率定义为100% IACS。T2紫铜的导电率可达97% IACS，T3紫铜约为96% IACS；在导热方面，紫铜的导热系数约为386 W/(m·K)。

黄铜则因为锌原子的存在对电子运动产生散射效应，导电性能大幅下降。普通黄铜的导电率通常仅为紫铜的20%左右，导热系数约为108.9 W/(m·K)。这一差距在电气与热工应用中具有决定性意义。

力学性能：黄铜的“逆袭”

紫铜质地偏软，布氏硬度（HB）约为35~45。这一特性赋予了紫铜优异的塑性——便于拉制、冲压和深加工，但也限制了其在承载结构中的应用。

黄铜则凭借固溶强化作用大幅提升了强度与硬度。以H62黄铜为例，其抗拉强度可达370~630 MPa，维氏硬度（HV）在105~175之间；H68黄铜在软态下的布氏硬度约为50~80 HB。这种力学性能的差异，使黄铜在承受载荷、抵抗摩擦的场景中占据明显优势。

加工切削：黄铜的“工艺友好”

紫铜塑性好、韧性高，在机加工中极易产生粘刀现象——切屑不易断裂、缠绕刀具，严重影响加工效率与表面质量。黄铜（尤其是含铅黄铜如HPb59-1）切削时呈碎屑状排出，排屑顺畅、表面光洁度高，是数控车削和大批量精密加工的优选材料。

耐腐蚀性：各有所长

紫铜在大气、淡水和非氧化性酸中具有极佳的耐腐蚀性，广泛用于化工设备与换热器。但需注意，含氧紫铜在高温（＞370℃）还原性气氛中加工或使用时，易发生“氢病”——氢与铜中的氧反应生成水蒸气，导致材料内部产生裂纹。

黄铜在大气环境中的耐腐蚀性尚可，但在含氨、氯离子或弱酸性介质中，存在脱锌腐蚀的风险——锌被优先溶解，表面留下疏松的铜层，材料强度随之下降。

03 应用之选：场景决定答案

基于上述性能差异，选材逻辑其实很清晰。

选紫铜，当以下需求成为刚性约束：

导电：电线电缆导体、汇流排、变压器绕组、电机线圈等。紫铜的高导电率意味着更低的线路损耗。

导热：散热器、热交换器、汽车水箱、空调冷凝管等。

耐腐蚀与深加工：化工蒸发器、管道系统等对耐蚀性要求高且需要冲压拉伸成型的部件。

值得一提的是，用于电气工业的紫铜通常要求无氧铜（如TU1、TU2），其氧含量极低，以避免对导电率产生不利影响。

选黄铜，当以下需求成为优先考量：

结构强度与耐磨性：阀门阀体、水龙头壳体、齿轮、轴套、泵叶轮等需要承受载荷与摩擦的零件。

高精度大批量加工：仪表接头、钟表元件、液压接头等依赖优异切削性能的精密零件。

成本控制：在满足性能要求的前提下，黄铜的原材料成本低于紫铜，具有明显的经济性优势。

特殊黄铜的出现进一步拓展了应用边界：锡黄铜（如HSn70-1）耐海水腐蚀，用于船舶冷凝管；铅黄铜（如HPb59-1）切削性能优异，是机械零件的首选；锰黄铜强度与耐磨性更高，适用于重载工况。

04 最后

紫铜与黄铜之间不存在绝对的优劣——紫铜是“偏科的天才”，将导电导热这一单项能力推向极致；黄铜是“均衡的选手”，在强度、加工性与成本之间找到了理想的平衡点。

科学的选材，从来不是非此即彼的判断题，而是基于导电需求、力学要求、加工成本与服役环境四个维度的综合权衡。正如GB/T 5231-2022所展现的那样——从213个牌号到346个牌号，铜合金家族的不断扩充本身就在告诉我们：没有最好的材料，只有最合适的材料。
