静电跨接是什么？法兰、设备外壳为什么要跨接，它和静电接地有什么区别？

在化工、油气、制药、涂装和粉体输送装置中，经常能看到法兰两侧连接金属编织带，控制柜门与柜体之间连接柔性导线，储罐、管道和装卸设施接入静电接地系统。

这些连接形式相近，承担的作用不同。

静电跨接用于保持两个导电部件之间的电位接近；静电接地用于将设备积聚的电荷导入接地系统。现场检查不能只看有没有导线，还要确认连接对象、导电连续性和检测结果。

一、静电跨接解决什么问题

液体流动、粉体输送、过滤、搅拌、喷射和皮带运行会造成电荷分离。电荷积聚在管道、容器、阀门、设备外壳或活动部件上，相邻部件之间缺少稳定导电连接时，便会形成电位差。

静电跨接是在两个导电部件之间建立明确的电荷通路，使电荷重新分布，降低部件之间发生静电放电的条件。

常见跨接对象包括：

• 法兰两侧的管段；
• 设备门板与柜体；
• 可拆卸盖板与设备主体；
• 非金属软接头两端的金属管道；
• 金属软管与固定设备；
• 装卸车辆与装卸设施。




判断是否设置跨接，应先识别连接部位是否被垫片、涂层、绝缘件、软连接或活动结构隔开。

二、金属法兰不等于稳定导通

即使法兰和螺栓都为金属，连接处不一定能始终具备稳定的电气连续性。

现场常见影响因素包括密封垫片不导电；法兰表面带有油漆或防腐层；螺栓、螺母及垫圈发生锈蚀；接触面附着油污、粉尘或密封材料；管路中设有橡胶接头、绝缘接头或非金属短节；设备振动造成紧固件松动；检修、补漆或更换垫片后，原导电状态发生变化。

因此，机械连接和电气连接应分别确认。

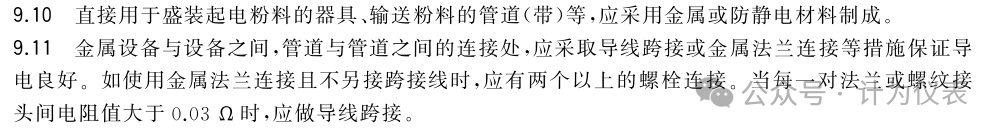

以现行GB 12158—2024《防止静电事故通用要求》第9.10和第9.11条规定：

所以应先确认管道是否有静电防护要求，再检查法兰连接形式，然后再测量连接处电阻。

三、法兰跨接怎样安装才有效

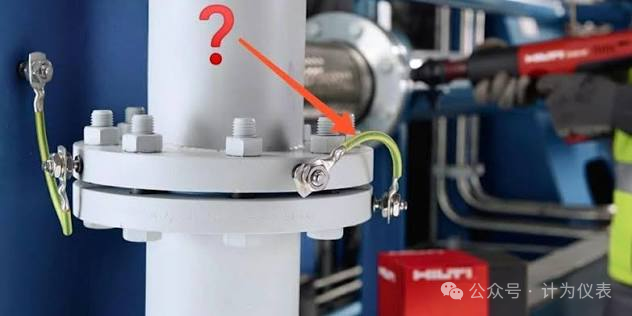

法兰跨接出现异常，问题多集中在端子和接触面，而不是导线中段。

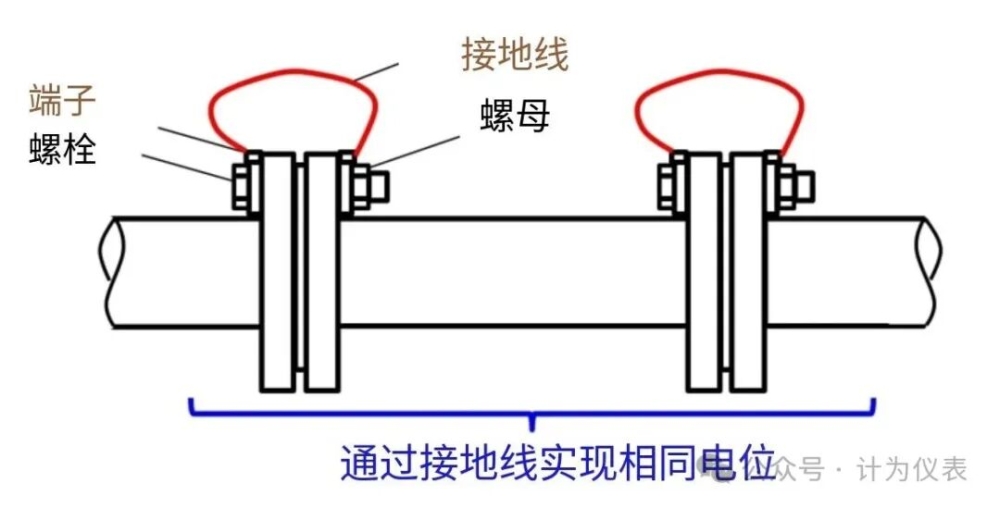

1、端子接触金属基体

因为即使跨接端子压在油漆、锈层或厚防腐层上，而且外观完整，但实际通路仍有可能处于断开状态。

因此，连接位置应露出金属基体，端子紧固后还需设置防松措施。测试合格后，再根据使用环境恢复防腐处理。而且防腐材料不得进入端子与金属基体的接触面。

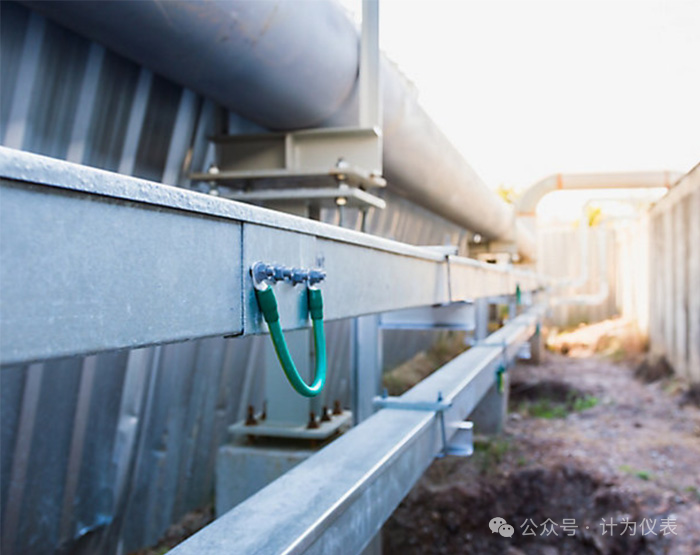

2、导线适应振动和位移

对于存在振动、开合、拆装或可能发生轻微位移的部位，应该采用柔性编织导体作为跨接线，来降低机械应力的影响。

导线长度要留出活动余量，不能绷紧，也不能垂落在易受踩踏、碰撞、摩擦或卷入的位置。跨接线承担导电作用，不承担管道拉力和设备固定作用。

3、材料适应现场环境

因为潮湿、盐雾、酸碱介质和露天环境会加快导体、端子及紧固件的腐蚀。所以选择材料时，应核对导体、端子、紧固件与设备基体之间的适配情况。

检查时应关注：

• 编织带根部是否断股；
• 压接端是否松动；
• 接线螺栓是否锈蚀；
• 接触面是否重新被油漆覆盖；
• 导线是否受到拉扯或摩擦。



4、拆装后重新确认

更换阀门、垫片、软连接和过滤器时，或对设备进行补漆后，原有导电状态会发生变化。因此在恢复使用前，技术员应着重检查跨接线是否复位，并重新测量连接通路。

四、设备外壳需要跨接

一台金属设备往往由主体、门板、盖板、检修口、电机、风机、防护罩和金属软管等部件组成。

它们在机械结构上连接，电气上未必连续。

以柜门控制为例，柜门依靠铰链与柜体连接。而铰链处常有润滑脂、油漆、氧化层或塑料垫件，也会开合和磨损情况的影响。因此，柜门与柜体之间通常设置柔性跨接线，不会把铰链作为单一导电通路。

现场检查设备外壳时，不能只确认设备主体是否接地，还要逐个检查柜门与柜体；可拆卸盖板与主体；防护罩与设备框架；电机、风机与安装底座；减振垫上的金属设备；非金属软连接两侧的金属部件；金属软管与端部接头等是否接地。其中任何一个部件被绝缘隔开，都会形成独立导体。

五、静电跨接与静电接地的区别

静电跨接处理部件之间的电位差

跨接连接两个或多个导电部件，使其保持接近的电位。

例如法兰两侧，柜门与柜体，主体与盖板，软连接两端，设备与金属支架。

它处理的是设备内部或相邻部件之间的电气连续性。

静电接地处理设备与接地系统之间的连接

静电接地将设备、容器、管道或车辆连接到接地系统，为积聚电荷提供泄放通路。

例如储罐接入接地网；灌装设备接入接地干线；槽车装卸前连接静电接地装置；管道系统按设计要求设置接地点。

它处理的是设备整体相对于大地的电位。

两者不能互相代替

设备主体已接地，不代表柜门、盖板、法兰另一侧和软连接后的管段均已导通。

多个部件完成跨接，也不代表整套设备已与接地系统连接。

现场检查应先确认各导电部件之间有连接，再确认整套系统是否与接地装置连接。

六、跨接正常，设备也带电？

将绝缘垫片装在两段金属管道之间，在法兰两侧设置跨接线。而两段管道之间具备导电通路，局部电位差得到控制。

如果整条管道没有接入静电接地系统，物料流动产生的电荷仍会积聚在管道整体上。此时，各管段之间电位接近，但管道整体相对于大地仍处于带电状态。

人员、工具或接地金属件靠近时，仍具备放电条件。

因此，在现场检测过程中，应分别对跨接通路和接地通路进行测量，两项检查缺一不可。

七、不能套用同一判断条件

通用标准给出了法兰连接电阻和螺栓连接的判断要求，专项场所还有更具体的规定。

例如，GB 50156—2021《汽车加油加气加氢站技术标准》第13.2.12条规定，爆炸危险区域内工艺管道的法兰、胶管两端等连接处应采用金属线跨接；法兰连接螺栓不少于5根，并处于非腐蚀环境时，可不另设跨接。

但该条款只适用于汽车加油、加气和加氢站，但不能直接适用到所有化工装置。所以标准要求不一致时，应先确认标准适用范围。

八、静电跨接不能代替保护接地

静电跨接、静电接地、电气保护接地和防雷连接均使用导体，但承担的任务不同。

静电跨接传导静电荷，正常电流较小。

保护接地常用于电气绝缘故障。但当带电导体碰壳时，保护导体需承受故障电流，并配合保护装置切断电源。

防雷连接用于传导雷电流，对导体截面、路径、连接方式和敷设形式另有要求。

设备上已有静电跨接线，不能据此认定保护接地已经符合要求；设备有保护接地线，也不能据此认定门板、盖板和法兰连接处均具备稳定的静电通路。

静电跨接不能停留在安装环节。检修、拆装、补漆、腐蚀和振动都会改变连接状态，检查与检测应纳入设备管理记录。

九、结语

静电跨接的判断，不是看见法兰就装线，也不是装上导线便结束。

应确认：

法兰两侧管段是否连续；

设备外壳与门板、盖板、软连接和独立金属部件是否导通；

整套设备与接地系统之间是否形成稳定通路。
