焊缝气孔、咬边多大才算合格？

1.焊缝表面质量缺陷检测

1)焊缝表面咬边

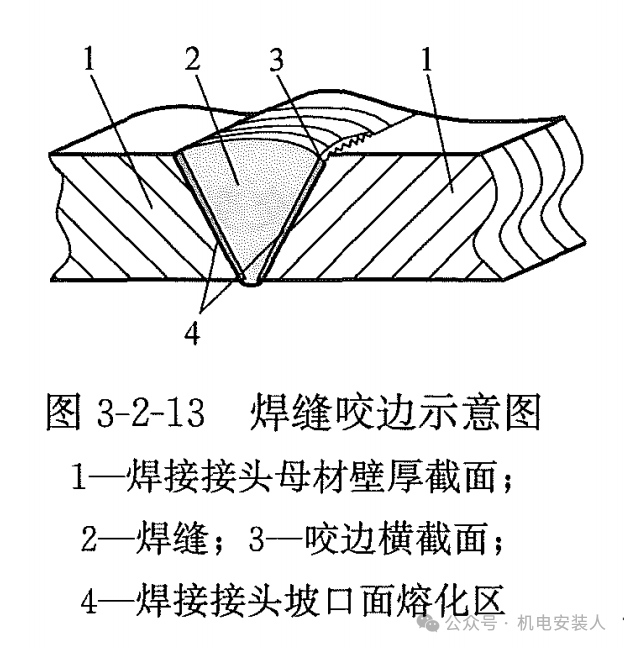

咬边是指由于焊接参数选择不当，或操作方法不正确，沿焊趾的母材部位产生的沟槽或凹陷，也称作咬肉，如图3-2-13所示。

(1)咬边的危害

减少母材的有效截面积。

在咬边处可能引起应力集中，特别是低合金高强钢的焊接，咬边的边缘组织被淬硬，易引起裂纹。

（2）咬边的规定

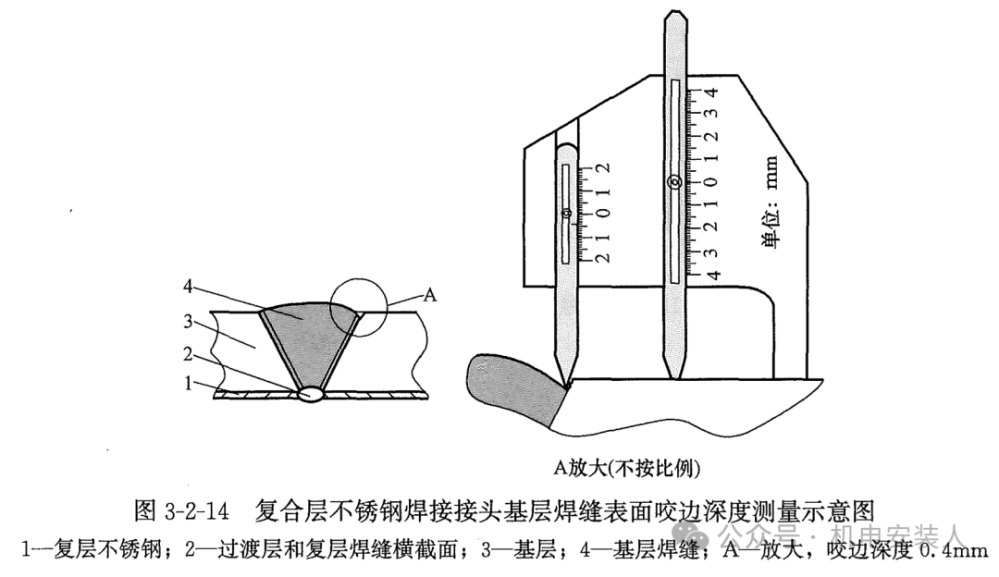

不锈钢复合钢板焊接产品设计图样及技术条件无明确规定时，焊缝的咬边深度不应大于板材厚度(复层与基层分别计算)的10%，且不大于0.5mm，如图3-2-14所示。

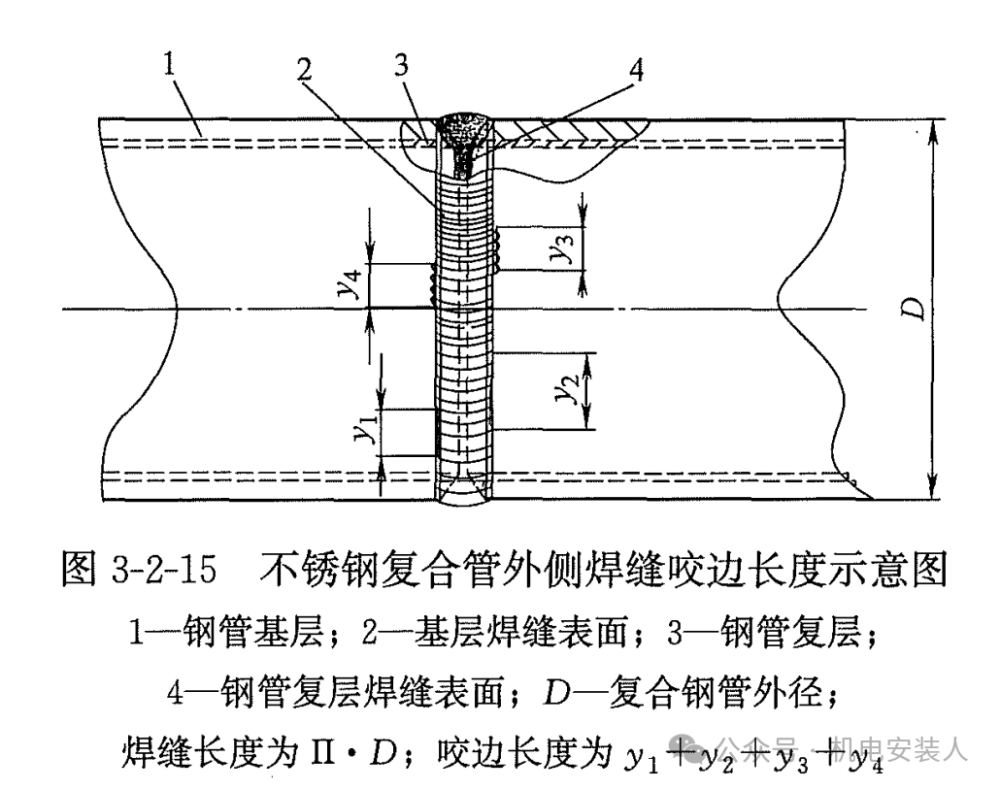

咬边的连续长度不应大于100mm，且焊缝两边的咬边总长度不应大于该焊缝总长度的10%，如图3-2-15所示，或按供需双方协议的规定执行。

2)焊缝表面气孔

(1)表面气孔的规定:一级、二级焊缝不得有表面气孔，三级焊缝直径小于1.0mm，每米不多于3个，间距不小于20mm。

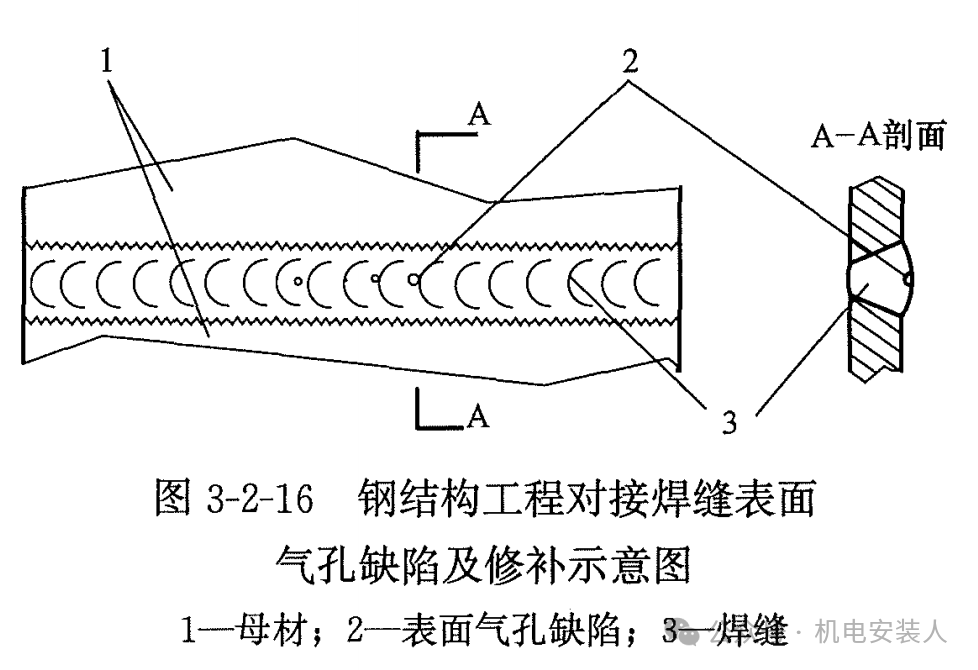

(2)钢结构工程，材质为Q355B，对接焊缝为一级焊缝。检查发现有一条焊缝出现表面气孔缺陷，如图3-2-16所示。因为是一级焊缝，所以必须进行返修。

2.焊缝内部质量缺陷检测

1)未焊透

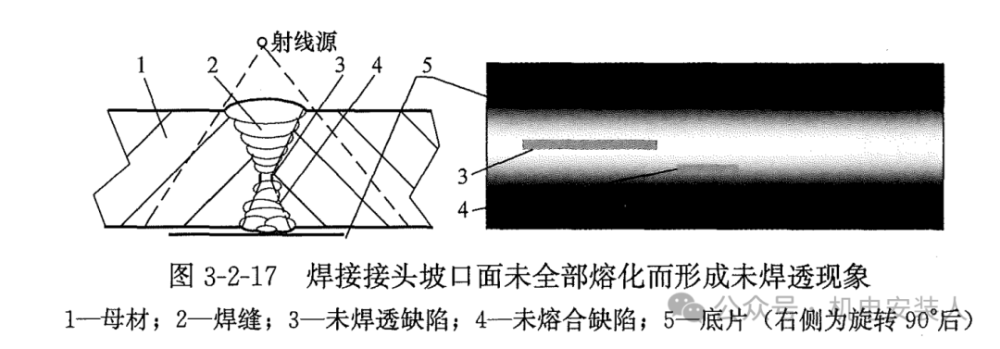

(1)I级、I级和I级焊接接头内不允许存在未焊透部位。未焊透是焊接时接头根部未完全熔透的现象，如图3-2-17所示。

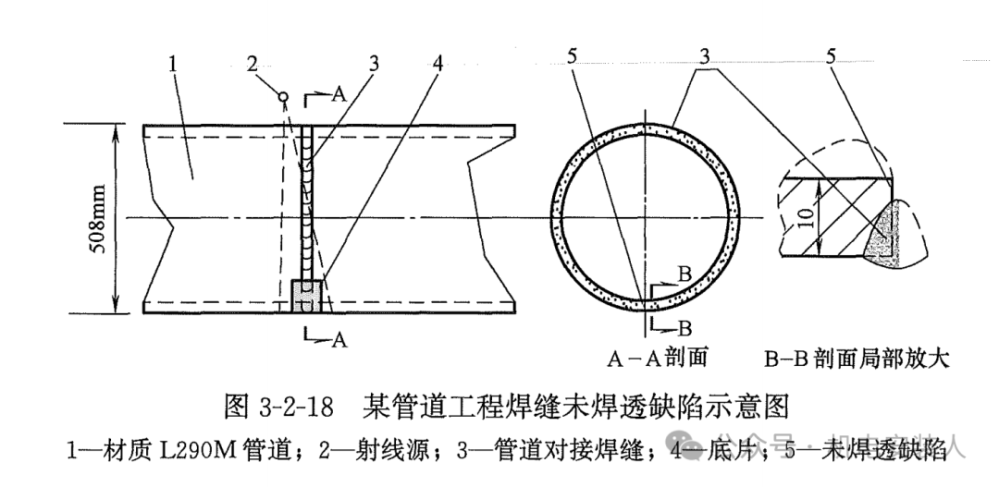

(2)某热力管道，材质L290M、规格D508X10mm，对接焊缝100%的X射线检测，执行现行标准《承压设备无损检测第2部分:射线检测》NB/T47013.2，合格级别为II级。检测结果发现有一处为未焊透缺陷，必须进行返修焊接，如图3-2-18所示。

2)夹渣

(1)焊缝夹渣的检验

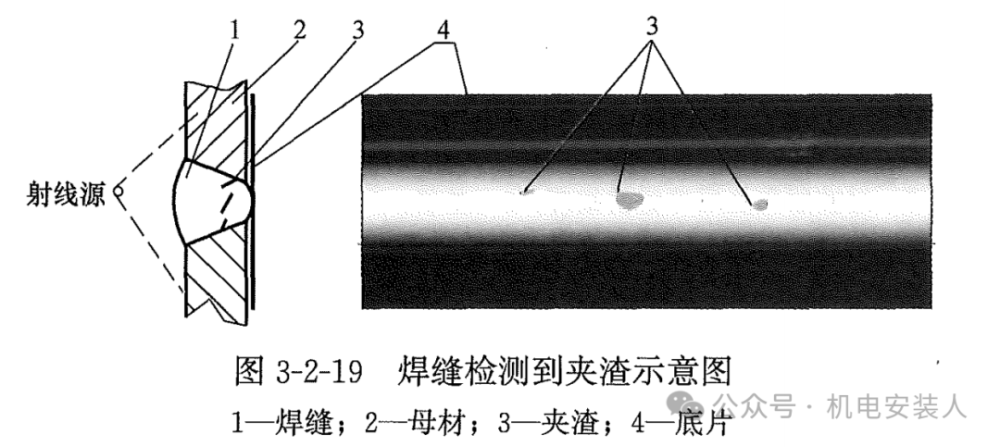

夹渣是指焊后残留在焊缝中的熔渣，如图3-2-19所示。

(2)工程应用实例

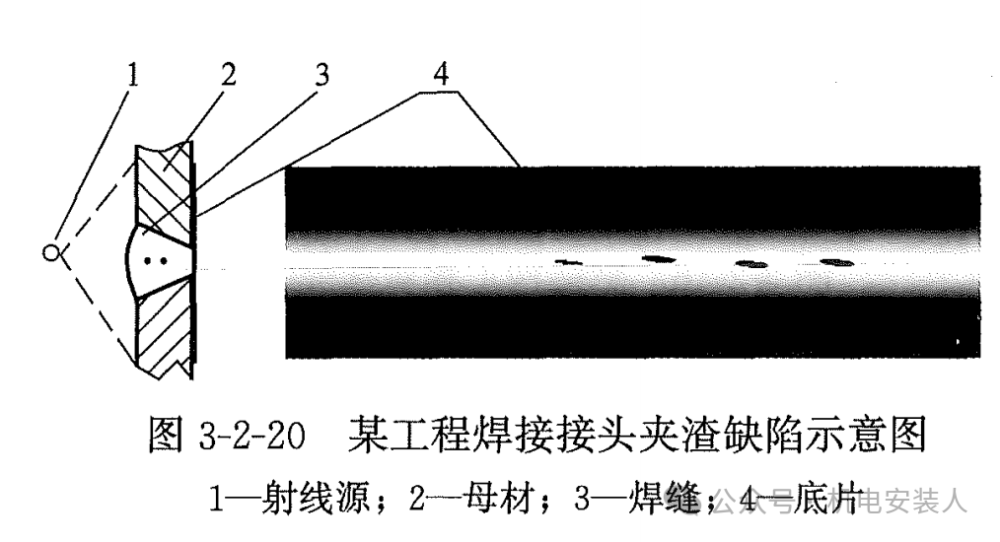

某工程焊接接头夹渣缺陷如图3-2-20所示，该工程材质为Q235B，母材厚度为8mm，接头形式为对接接头全焊透，射线检测执行现行标准《承压设备无损检测第2部分:射线检测》NB/T47013.2，合格级别为I级。根据《承压设备无损检测第2部分:射线检测》NB/T47013.2标准的“6.1”进行检测结果评定和质量分级，若结果评为I级或I级，焊接接头质量符合要求;若结果评为I级或V级，焊接接头质量不满足要求，需进行焊缝返修。

3.质量检验方法

1)常用无损检测方法及适用范围

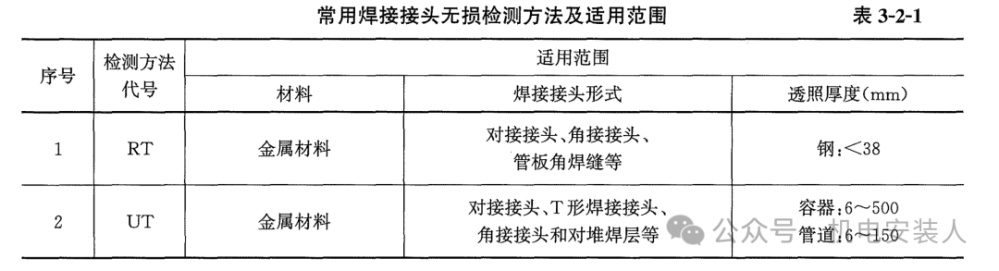

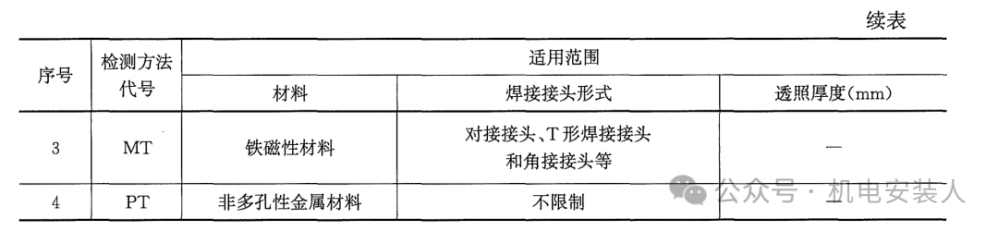

常用焊接接头无损检测方法及适用范围见表3-2-1。

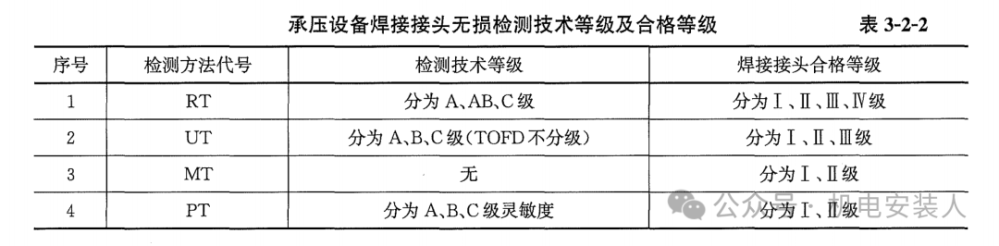

2)无损检测技术等级及合格等级承压设备焊接接头无损检测技术等级及合格等级见表3-2-2。
