焊缝间隙过大处理办法

焊缝间隙过大处理办法

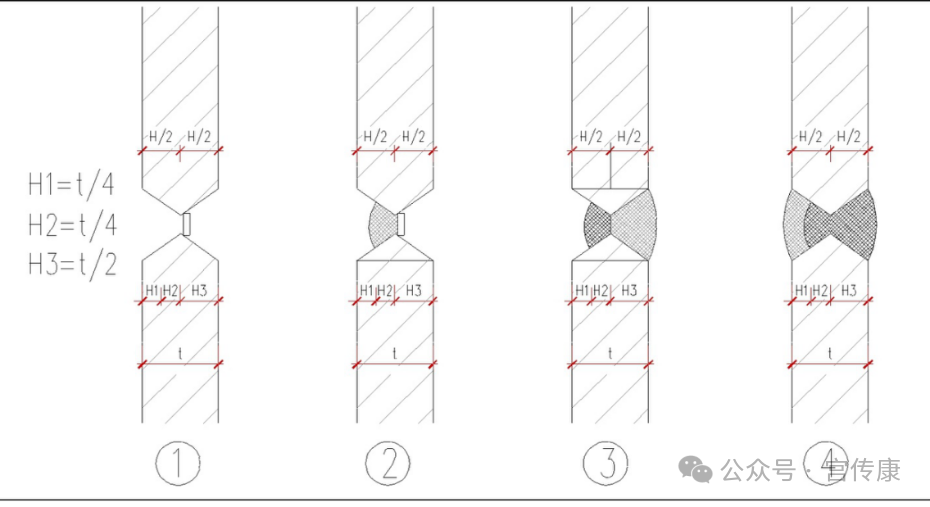

一、立焊缝的焊接方法

针对现场立焊缝双面坡口焊缝间隙过大的情况，现场采用加焊衬垫板的方法进行处理，双面坡口按照板厚的一半分为两侧坡口进行焊接，具体步骤如下：

①在坡口一侧加焊一块衬垫板，垫板材质同母材；

②焊接1/2板厚一侧坡口的一半；

③转到另一1/2板厚一侧，焊缝反面清根并去除衬板，对这一侧1/2板厚坡口焊满；

④焊接人员再次转到第一次焊1/2板厚一侧，将剩余1/4部分焊满。

二、横焊缝的焊接方法

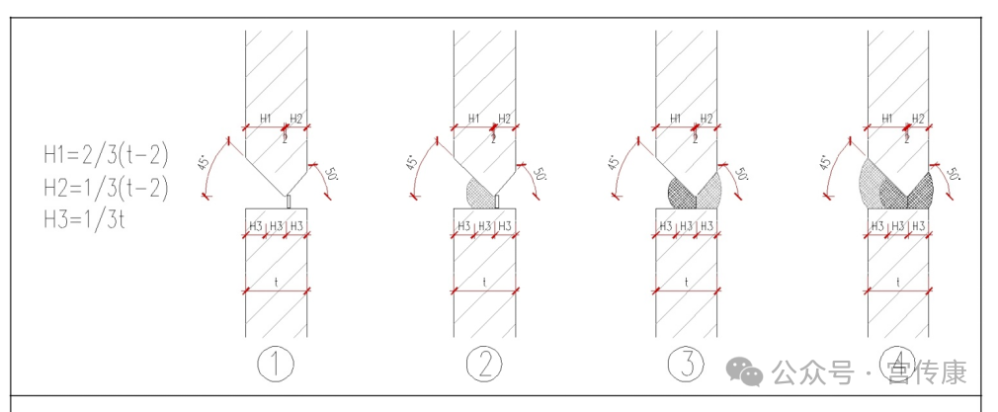

针对横焊缝K型坡口按照板厚的2/3和1/3分为两侧深、浅坡口，此种双面坡口的焊接分为三个步骤：

①在浅坡口一侧加焊一块衬垫板，垫板材质同母材；

②焊接2/3板厚一侧深坡口的一半；

③焊接人员转到1/3板厚一侧，焊缝反面清根并去除衬板，对1/3板厚一侧浅坡口焊满；

④焊接人员再次转到2/3板厚一侧，将2/3板厚一侧深坡口剩余部分焊满。

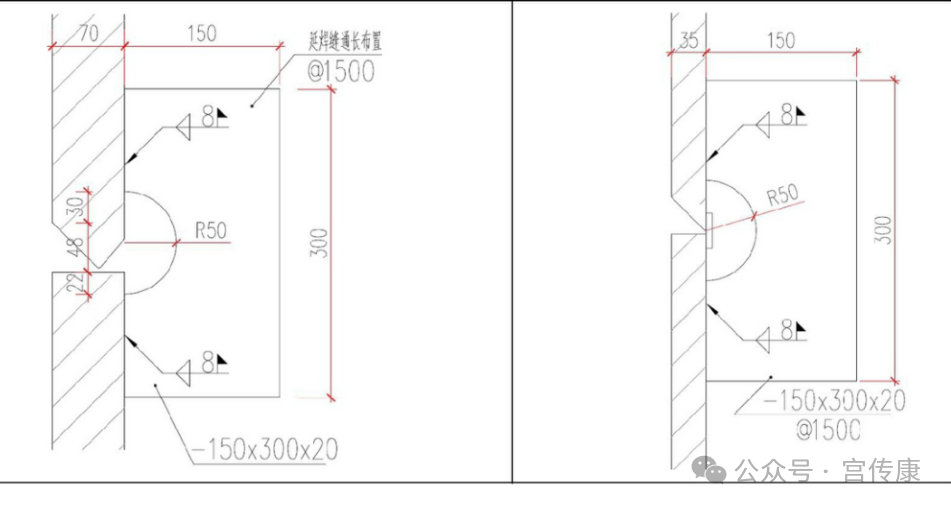

三、焊接约束板的设置

钢板剪力墙在焊接前，为了减小焊接的收缩变形，需要在焊缝两侧设置约束板固定。约束板焊接在钢板焊缝两侧，待焊接完成并在焊缝冷却变形完成后将约束板割除。

焊接约束板根据现场焊接形式与临时连接位置灵活布置，以间距1.5米一道约束板为原则布设。

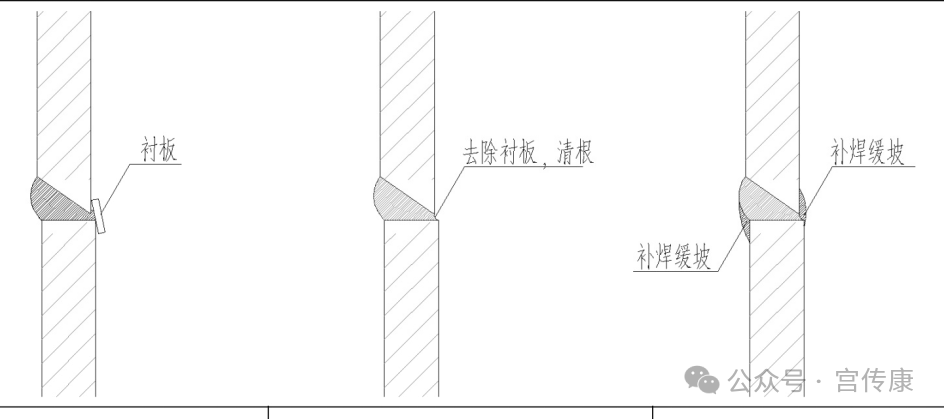

四、焊缝错口的处理

对于钢板墙部分暗柱上下节存在错口的处理办法为，先按照正常工序进行焊缝的焊接。然后反面去除衬板清根。再在焊缝正反两侧针对错口进行补焊，补焊出缓坡形状，缓坡坡度不小于 1:3。

①焊缝背面加衬板，进行焊接；

②去除衬板，反面清根处理；

③在焊缝正反两面补焊缓坡，坡度达到 1:3。
