高压蒸汽阀门黑锈是什么？只有害处吗？

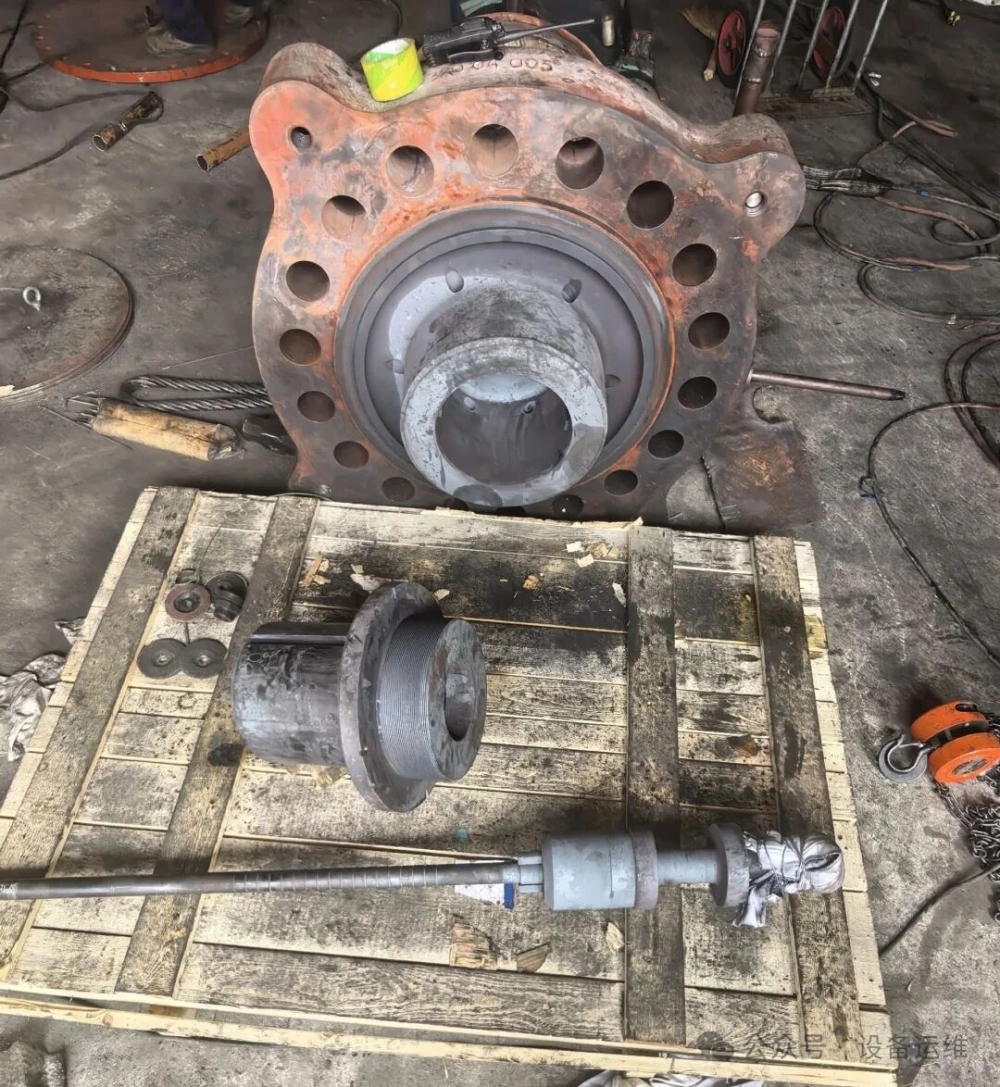

在火电厂、核电站及石油化工装置中，高压蒸汽阀门是保障系统安全运行的“咽喉”部件。检修时，我们常常会在阀门内壁发现一层致密的黑色物质——有人称之为“锈”，有人视其为“保护层”。这层黑色物质究竟是什么？它的存在是福是祸？今天咱们揭开这层“黑金”的神秘面纱。

01 它不是普通的“锈”

日常我们所见红褐色的铁锈，是铁在常温潮湿环境中生成的疏松水合氧化铁（如Fe₂O₃·nH₂O），疏松多孔，毫无保护性可言。而高压蒸汽阀门内壁的黑色物质，其主要成分是四氧化三铁（Fe₃O₄，矿物学名磁铁矿）。

这种区别源于截然不同的生成环境——高温高压水蒸气环境。在450℃~590℃的过饱和蒸汽中，铁原子直接与水蒸气反应，生成一层结构致密的Fe₃O₄氧化膜。这层膜与基体结合牢固，能够有效阻隔进一步氧化。一个有趣的现象是，当蒸汽渗入金属表面的微小孔隙时，内表面铁原子氧化成Fe₃O₄后体积膨胀，反而能将孔隙逐步堵塞，起到“自我封孔”的效果。

在不锈钢阀门中，这层黑色物质有时也被称为“红锈”（Rouging）——尽管名为“红锈”，但在高温蒸汽环境下它呈现的却是深灰色或黑色。分析表明，其主要成分同样是各类铁的氧化物，并含有微量的铬和镍。

02 成也氧化膜，败也氧化膜

这层Fe₃O₄膜并非单纯的腐蚀产物，而是一把双刃剑。

“好”的一面：天然屏障。 在理想的运行条件下，这层致密的Fe₃O₄膜是金属基体的有效保护层。当水或蒸汽在高温高压下接触洁净的钢材表面时，会很快形成一层薄而稳定的Fe₃O₄膜，将金属与环境隔离开来。同时，这层膜还能提高零件表面的硬度，有利于提升耐磨性。

“坏”的一面：剥落即灾难。 问题在于，这层氧化膜并非永远稳定。研究表明，阀门材料的氧化膜通常具有双层结构：外层富铁，由Fe₃O₄或Fe₂O₃组成；内层富铬。当机组频繁启停、负荷剧烈变化时，氧化膜与金属基体热膨胀系数的差异会导致膜层开裂、翘曲甚至剥落。

氧化皮一旦剥落，后果可能十分严重，其中卡阀风险尤为突出，是运行中最棘手的隐患之一：

阀门卡涩与失效：剥落的氧化皮呈硬质颗粒状，堆积在阀壳与阀芯的密封面或导向部位间隙中。随着阀门动作，这些硬质颗粒嵌入配合面，导致阀芯运动阻力骤增，出现开关卡涩、不到位甚至完全卡死的情况。进汽阀门卡涩会直接导致机组负荷无法正常调节；而紧急停机时，若主汽门因氧化皮卡涩无法快速关闭，将直接威胁汽轮机飞车安全，后果不堪设想。

密封面损伤：卡在密封面上的氧化皮颗粒，在阀门启闭过程中会划伤堆焊的硬质合金密封面（如司太立合金），造成密封面拉痕、凹陷，进而引发阀门内漏。内漏不仅降低热效率，严重时还可能导致蒸汽倒灌，危及检修人员安全。

管道堵塞与爆管：剥落的氧化皮堆积在管道弯头、节流孔板或疏水阀入口处，可能引起流通截面减小甚至完全堵塞。当堵塞发生在锅炉受热面管屏时，局部蒸汽流量锐减，管壁温度急剧升高，最终导致过热爆管。

下游设备冲蚀：未能拦截的硬质氧化皮随高速蒸汽进入汽轮机，会对喷嘴、动叶片等部件产生固体颗粒侵蚀（SPE），降低通流效率，缩短叶片使用寿命。

03 日常维护与风险防范

要防止氧化膜异常生长、剥落以及由此引发的卡阀风险，关键在于运行控制与检修管理的双重把关：

运行控制方面：

• 水质管理：保持锅炉给水的pH值和碱度在规定范围内，避免水质波动破坏保护膜。有效的除氧能将游离氧浓度降至可接受水平，减少局部腐蚀的萌生点。

• 温度与负荷管理：尽量避免频繁启停和大幅负荷骤变，减少热循环对氧化膜的冲击。机组冷态启动时，严格按照暖管升温速率操作，使氧化膜均匀膨胀，降低剥落概率。

• 蒸汽参数监控：严格控制主蒸汽温度不超限，避免长期超温运行加速氧化。



检修管理方面：

• 定期清理：在大修期间，对阀门解体后应彻底清除阀腔、阀座及阀芯上的积存氧化皮，特别是密封面和导向槽部位，必要时采用机械或化学方法清理。

• 检查重点：重点关注氧化膜的厚度、致密性及附着力，对出现明显起皮、剥落迹象的阀门部件，应予以更换或修复。

• 材料升级：对频繁出现氧化问题的关键阀门，可考虑选用铬钼钢（如12Cr1MoV）或耐热不锈钢（如310S）等抗高温氧化性能更优的材料。对于超超临界参数的高温阀门，还可考虑采用抗高温蒸汽氧化复合结构涂层。



04 最后

高压蒸汽阀门内壁的黑色物质——四氧化三铁（Fe₃O₄），是高温水蒸气环境中金属与介质博弈的产物。它既是保护基体的“铠甲”，也可能成为威胁安全、引发卡阀事故的“定时炸弹”。理解其生成机理、正视其危害、做好运行与检修的双重防范，是保障高压蒸汽系统长周期安全运行的关键。下次检修时再见到这层“黑金”，相信您会对它多一分警惕、少一分轻视。
