管径、压力、流量、流速是什么关系？

现场调试时，经常有人会问：

“管道压力已经有了，能不能直接算出流量？”

这个问题不能简单回答“能”或“不能”。

如果只知道管道某一点的压力，比如压力表读数为 0.4 MPa，一般不能直接由这个压力算出流量。

但如果知道管道两端的压力差，同时还知道管径、管长、管材、阀门弯头数量、流体性质等条件，就可以通过水力计算估算流量。

说白了，真正推动流体流动的，不是“某一点压力有多高”，而是“上下游之间有没有压力差或水头差”。

很多现场误判，正是把压力和流量直接画上了等号。

一、基本流量公式

在管道中，体积流量和平均流速的关系为：

Q = V × πD² / 4

其中：

Q 为体积流量；

V 为管内平均流速；

D 为管道内径；

πD² / 4 为管道横截面积。

但这个公式很容易被误用。

管径相同的情况下，流速越大，流量越大。

但是，这个公式本身不包含压力。

也就是说，它可以用来做流量和流速换算，却不能单独回答“压力是多少，流量就是多少”。

如果没有流速 V，或者没有办法通过压差和阻力条件求出 V，单靠一个压力值是算不出流量的。

二、有压力，不等于有流量

现场常见的例子，就是阀门关闭。

一段管道里充满水，前端压力表显示有压力，甚至压力还不低。但如果末端阀门关死，水没有流动，流量就是零。

压力表读数只能反映这个位置的受压状态，不能证明管道里一定有流量。

管道中有没有流量，关键看两个条件：

1、流体有没有通路；

2、上下游有没有压力差或水头差。

只有阀门打开、管路连通，并且上下游存在能量差，流体才会从高能量端流向低能量端。

所以，现场看到压力表有数值，不要马上判断“流量应该也有”。这一步很容易出错。

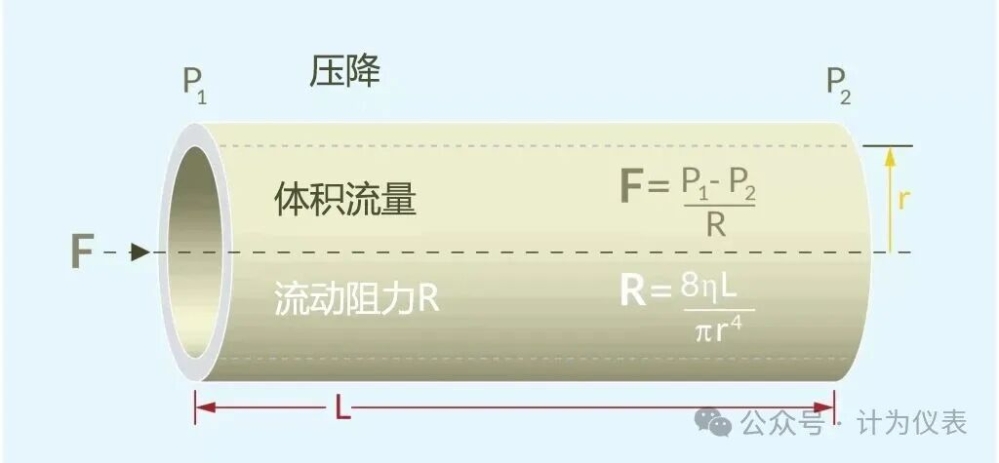

三、何时由压力推流量？

不是由“压力”推流量，而是由“压力差”推流量。

比如一根管道从水泵出口接到某个设备入口，如果已知上游压力 P₁、下游压力 P₂、管道高程差、管径、长度和阻力情况，就可以建立水力平衡关系。

当流体从高压端流向低压端时，能量会被管路消耗在两类阻力上。

一类是沿程阻力。

管道阻力主要来源于流体与管壁之间的摩擦。一般来说，管道越长、管径越小、内壁越粗糙，沿程阻力就越大。

另一类是局部阻力。

它来自阀门、弯头、三通、过滤器、缩径、入口、出口等局部构件。现场管线越复杂，局部阻力越不能忽略。

上下游提供的压力差在稳定流动情况下，大部分会被管路中的阻力消耗掉。

压差越大，流体获得的推动力越大，流量通常也会大。

但流量和压差不能直接理解为线性关系。

在层流情况下，流量和压力差可以看作近似正比。

但在多数工程管道的湍流条件下，压力损失常常与流速平方有关，因此流量和压差之间通常是非线性的。

这也是为什么压力升高一倍，流量不一定就升高一倍。

四、特殊情况

前面说“单点压力不能算流量”，这句话在多数现场判断中是成立的。

但有一个例外要说清楚：

如果下游压力是已知的，那么所谓“单点压力”就可能变成“压差”。

比如管道出口直接排向大气，下游压力可以近似看作大气压。此时上游压力表读数如果是表压，本质上就接近上游与大气之间的压力差。

这种情况下，若再知道出口形式、管径、阻力系数或流量系数，就可以估算流量。

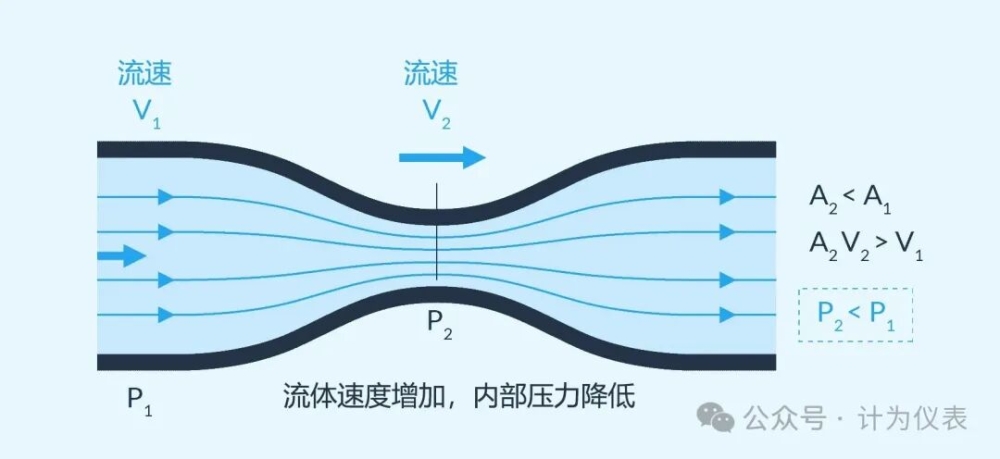

孔板、喷嘴、阀门开度流量、短管排放等计算，往往就是这个思路。

所以，只知道一个孤立压力值，不知道下游条件和管路阻力，不能直接算流量。

五、工程计算需要哪些条件？

如果要依据压力条件估算管道流量，还应掌握管道内径、管道长度、介质性质、上下游压力、管道材质或粗糙度、阀门及管件情况、流动状态等详细数据。

只知道“管道压力是多少”，在工程上通常不是计算流量的充分条件。

六、常用计算思路

对于有压管流，工程上常用达西—魏斯巴赫公式进行阻力计算。

在给水工程中，也常用海曾—威廉公式进行估算。但海曾—威廉公式是经验公式，主要适用于水系统，不能随意套用到油品、气体、蒸汽或其他特殊介质上。

一般计算步骤可以这样理解：

• 先确定管道内径、长度和管材；
• 再确定流体密度、黏度等物性参数；
• 然后计算上下游压力差或水头差；
• 再统计阀门、弯头、过滤器、变径等局部阻力；
• 根据水力公式求出平均流速；
• 用流量公式换算成体积流量。




如果是复杂管路，摩擦系数往往要根据雷诺数和管壁相对粗糙度来综合判定。

如果介质是气体，还要考虑可压缩性、温度、压力状态，以及工况流量和标况流量之间的换算，不能直接套用液体管流公式。

现场还要结合压力表、流量计、阀门开度、泵曲线和调试数据综合判断。

七、相关数据解析

管径 D：通常指管道内径，也就是流体实际通过的内部直径。

流量 Q：单位时间内通过管道某一截面的流体体积，常用单位有 m³/s、m³/h、L/s。对气体而言，还要说明是工况流量还是标况流量。

流速 V：指管道内流体的截面平均流速，常用单位为 m/s。

压力 P：流体对单位面积产生的作用力，常用单位有 Pa、kPa、MPa、bar。现场压力表显示的多为表压，计算时要注意与绝压、下游压力保持一致。

压力差 ΔP：上下游两个位置之间的压力差。对于管道流动来说，它比单点压力更关键。

水头差：用液柱高度表示的能量差。液体管流计算中，压力差、高程差和速度水头都可能参与能量平衡。

八、结论

管道压力和流量有关系，但不能简单等同。

压力表有压力，不代表管道一定有流量。

压力升高，也不代表流量一定按比例升高。

真正决定管道流量的，是上下游压力差、水头差、管道阻力和现场运行状态。

所以在设计、选型和调试时，不能只看一个压力表读数就判断流量大小。更可靠的做法，是把压力差、管径、管长、管材、阀门管件、流体性质和实际工况放在一起分析。
