PN和MPa的压力，有什么区别？

在管道、阀门、法兰选型时，经常会被问到PN 和 MPa这两个专业参数。

这两个参数都和压力有关，但含义不同。

如果把它们简单画等号，很容易造成选型错误。

常见的错误就是：看到 PN16，就认为它是 16MPa。

如果你也是这么理解的，那就要小心了。

因为在工程设计和设备选型中，PN 和 MPa 不是一回事。一个理解错误，轻则选型不准，重则可能造成泄漏、爆裂甚至安全事故。

一、PN 是用来表示压力等级的

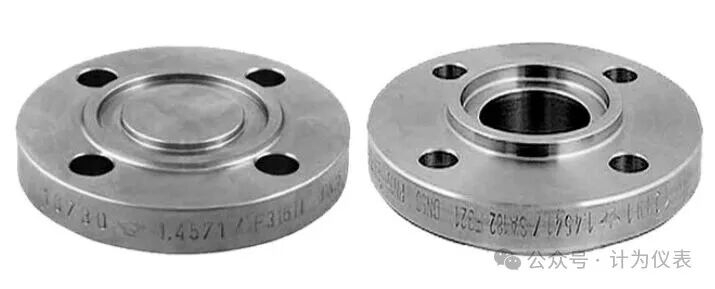

PN 是公称压力，常见于法兰、阀门、管件等产品标识中。

比如：PN10、PN16、PN25、PN40

这里的数字不是 MPa，而是压力等级代号。

在常温条件下，可以按 bar来 理解。

例如：

PN16 ≈ 16bar ≈ 1.6MPaPN25 ≈ 25bar ≈ 2.5MPaPN40 ≈ 40bar ≈ 4.0MPa

所以，PN16 不是 16MPa，而是大约 1.6MPa。

这一点在法兰、阀门、管件选型时须先确认清楚。

二、MPa 是实际压力值

MPa 是兆帕，是压力单位。

设计文件、工艺参数、试压方案里写的压力，一般会用 MPa 表示。

比如：

设计压力 1.6MPa工作压力 2.0MPa试验压力 3.75MPa

这些都是实际压力值，在实际工作中用于计算和校核。

常用换算关系是：

1MPa = 10bar

因此：

1.6MPa = 16bar2.5MPa = 25bar

简单说，MPa 表示系统实际承受的压力，PN 表示设备或管件的压力等级。

三、选型不只看 PN 和 MPa 的对应关系

很多人在选型时会这样判断：系统压力是 2.5MPa，那就选 PN25。

在常温、普通工况下可以这么简单理解，但不能直接作为结论。

原因很简单：

PN 等级是指常温条件下的压力登记能力。

当温度升高后，材料强度会下降，法兰、阀门、管件的允许压力也会降低。

也就是说，PN25的法兰 在常温下可以近似理解为可承受2.5MPa的压力，但在高温工况下，它未必还能承受住 2.5MPa的压力了。

所以实际选型时，不能只看：PN25 ≈ 2.5MPa

还要看工作温度、材料牌号、标准体系、介质性质和温度—压力表。

四、正确的选型逻辑

实际选型中，建议按下面这个顺序进行判断：

首先，看系统的设计压力。

比如设计压力是 2.5MPa。

然后，看工作温度。

常温和高温工况，对法兰、阀门的要求是不一样的。

第三，看材料。

碳钢、不锈钢、合金钢在不同温度下的允许压力不同。

第四，看执行标准。

国标、欧标、美标的压力等级体系标准不同，不同标准的部件不能随意混用。

第五，查温度—压力表。

需确认在现场实际工况温度下所选的 PN 等级部件是否满足设计压力要求。

第六，必要时提高等级。

选型时参数要求不能卡边界，尤其是高温、高压、腐蚀性介质或频繁波动工况。如果 PN25 在实际现场高温高压情况下不足以满足设计压力要求，就要考虑 PN40 或更高等级的规格。

五、几个误区

1.把 PN16 理解成 16MPa

这是常见的误区。

正确理解是：PN16 ≈ 1.6MPa

如果按 16MPa 去理解，选型会严重偏离实际。

2.只看压力，不看温度

有些工况现场压力不高，但温度很高。

这种情况如果仍按常温压力等级标准进行部件选型，就存在很大安全风险。

高温条件下，一定要查对应标准中的温度—压力表。

3.把 PN 和 Class 直接等同

PN 多见于国标、欧标体系。

Class 多见于美标体系。

例如 Class150、Class300 不能直接等同于 PN20、PN50。

实际选型过程中需要根据两个体系标准表的参数进行对应，不能凭经验直接替换。

六、转换理解

不需要把概念讲得太复杂，可以简单理解：

PN 是等级，MPa 是单位。

PN16 不是 16MPa，而是约 1.6MPa。

1MPa = 10bar。

选法兰、阀门时，不能只看压力，还要看温度和材料。

高温工况须查清楚温度—压力表。

七、总结

PN 和 MPa 都和压力有关，但用途不同。

PN 用于表示法兰、阀门、管件等产品的压力等级。

MPa 用于表示设计压力、工作压力、试验压力等实际压力数值。

在正式选型过程中，需结合设计压力、工作温度、材料、标准和介质工况进行校核。
