十三种换热器介绍，不会选型？看这里...

一、管壳式换热器：工业领域的“老大哥”

管壳式换热器是工业中应用最广泛的换热器之一，尤其常见于石油、化工、电力、冶金、制药等行业。它的外观看起来像一个大型圆筒，内部布置大量换热管。

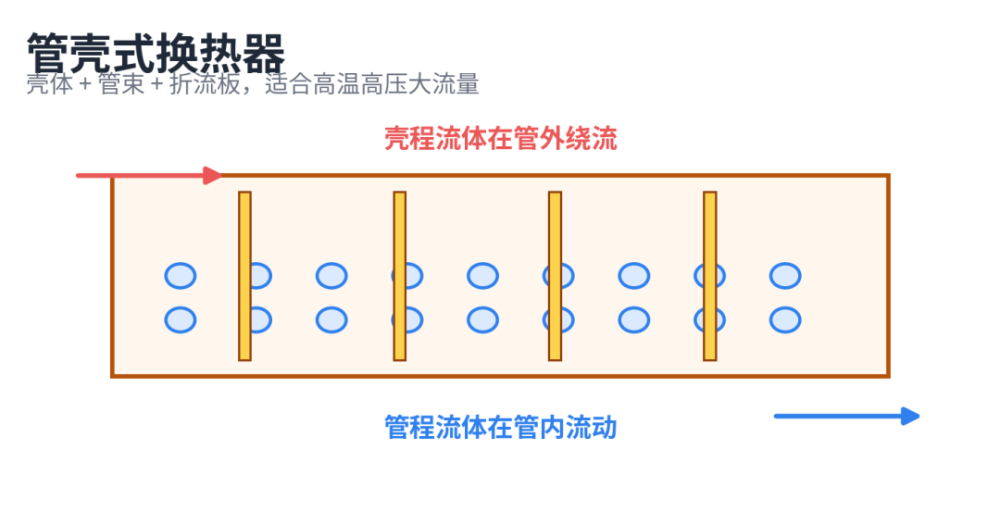

图2  管壳式换热器剖面结构示意图。

结构特点

• 结构成熟，主要由壳体、管束、管板、封头、折流板和支座组成。

• 一种流体在管内流动，称为管程；另一种流体在壳体内、管外流动，称为壳程。

• 折流板迫使壳程流体改变流向，提高扰动程度，从而增强换热。

主要优点

耐高温、耐高压、可靠性强，适合大流量和重载工况。

主要局限

体积大、重量大、金属耗量高，检修和清洗相对复杂。

适用范围

石油炼化、化工生产、火力发电、核电站、高温高压换热系统。

一句话总结：管壳式适合“重工业、大流量、高温高压”的场景。

二、板式换热器：高效紧凑的代表

板式换热器看起来像一摞压紧的金属板片。冷热流体分别在相邻板片之间流动，板片上的波纹结构会让流体产生强烈扰动。

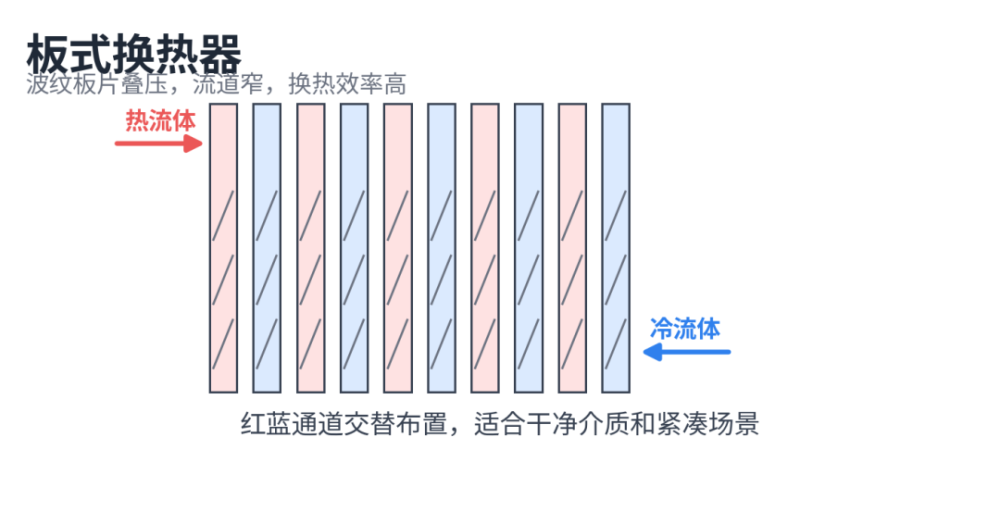

图3  板式换热器结构示意图。

结构特点

• 常见形式包括可拆式板式换热器、钎焊板式换热器和全焊接板式换热器。

• 波纹板片既提供支撑，也能强化湍流，提高换热效率。

• 可拆式结构便于清洗和增减板片，钎焊式结构更紧凑。

主要优点

换热效率高、体积小、重量轻，适合温差小和空间有限的系统。

主要局限

不适合含大量颗粒、纤维或易堵塞介质；垫片型板换受温压和介质限制。

适用范围

暖通空调、区域供热、食品饮料、制药、热泵系统、低温热回收。

一句话总结：板式适合“干净介质、中低压力、高效紧凑”的场景。

三、套管式换热器：最简单的换热结构

套管式换热器也叫双管式换热器，本质上就是一根管套在另一根管外面。两种流体可以同向流动，也可以逆向流动。

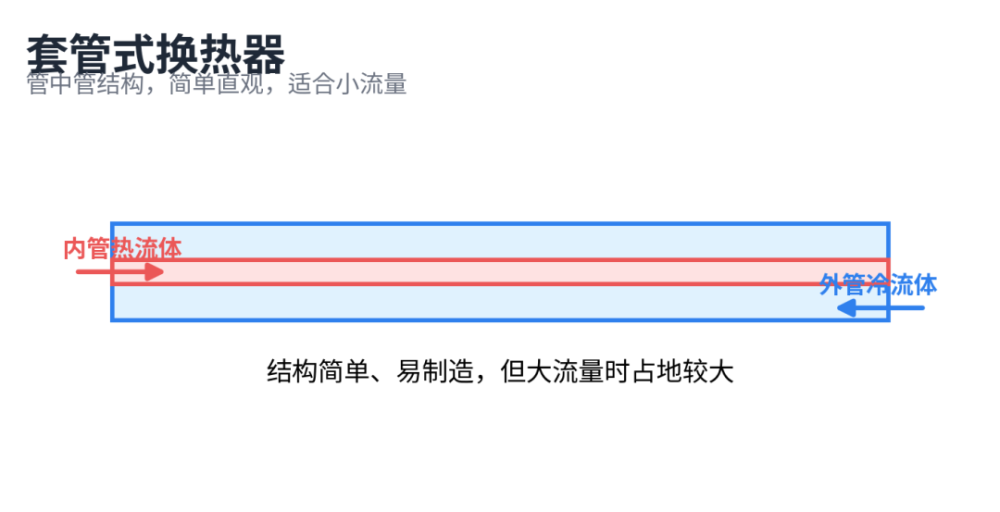

图4  套管式换热器结构示意图。

结构特点

• 结构简单，制造容易，维护方便。

• 可以做成直管式，也可以做成盘管式。

• 逆流换热通常比顺流换热效果更好。

主要优点

结构简单、易制造、承压能力较好，适合小流量和实验场景。

主要局限

单位体积换热面积小，大流量时设备会很长，不够经济。

适用范围

实验室换热实验、小型化工装置、中试系统、高压小流量介质。

一句话总结：套管式适合“小规模、小流量、结构简单”的场景。

四、螺旋板换热器：抗堵塞能力强

螺旋板换热器由两张金属板卷制而成，形成两个连续的螺旋形通道。流体沿螺旋通道流动，通道较宽，不容易形成死角。

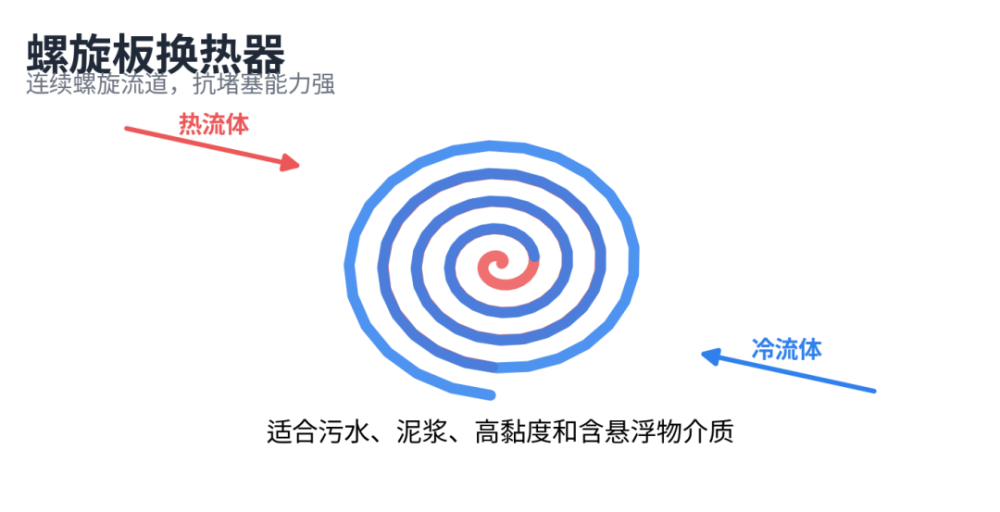

图5  螺旋板换热器内部流道示意图。

结构特点

• 连续螺旋流道带来自冲刷效果。

• 适合含纤维、污泥、颗粒或高黏度介质。

• 结构较紧凑，换热效率较高。

主要优点

抗堵塞能力强，适合脏、黏、含悬浮物的介质。

主要局限

制造工艺较复杂，检修不如可拆式板换方便，承压能力通常不如重型管壳式。

适用范围

污水处理、造纸废液、含悬浮物介质、高黏度液体、低品位余热回收。

一句话总结：螺旋板适合“脏、黏、容易堵”的介质。

五、翅片管换热器：空气换热的主角

空气的换热能力比较弱，如果只用普通光管，换热效率会很低。因此工程上常常在管子外面加翅片，显著扩大空气侧换热面积。

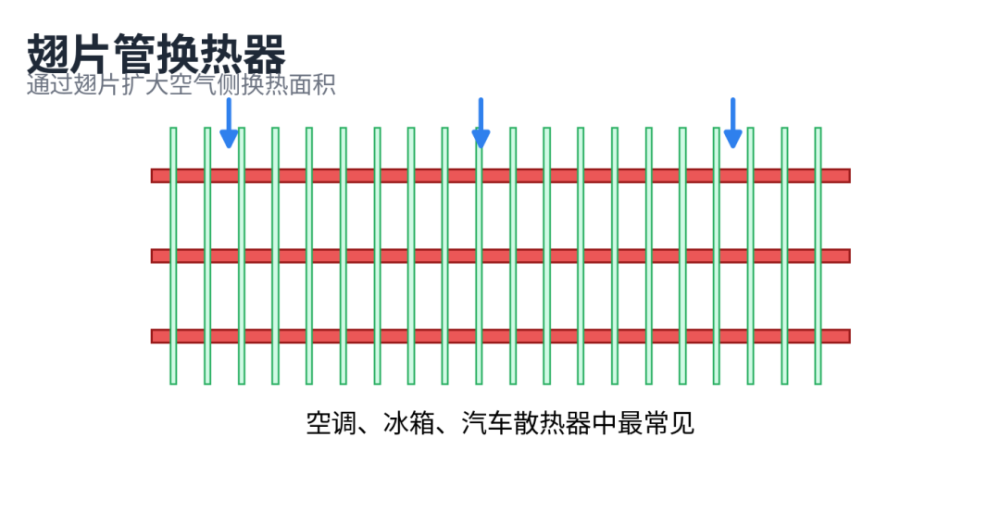

图6  翅片管换热器结构示意图。

结构特点

• 通常由铜管或铝管、铝翅片、集管和风机组成。

• 空气从翅片间流过，管内流动制冷剂、水或其他工质。

• 翅片越密，面积越大，但空气阻力和积灰风险也会增加。

主要优点

空气侧换热能力强，结构成熟，制造成本较低，适合批量生产。

主要局限

翅片容易积灰、结霜或腐蚀，需要定期清洁维护。

适用范围

家用空调、商用空调、冰箱冷凝器、汽车散热器、热泵机组。

一句话总结：凡是“空气参与换热”的场景，大多离不开翅片结构。

六、空冷器：不用水的工业冷却设备

空冷器可以看成大型工业版翅片管换热器。它用空气代替冷却水，常见于炼油厂、天然气处理厂和缺水地区工业装置。

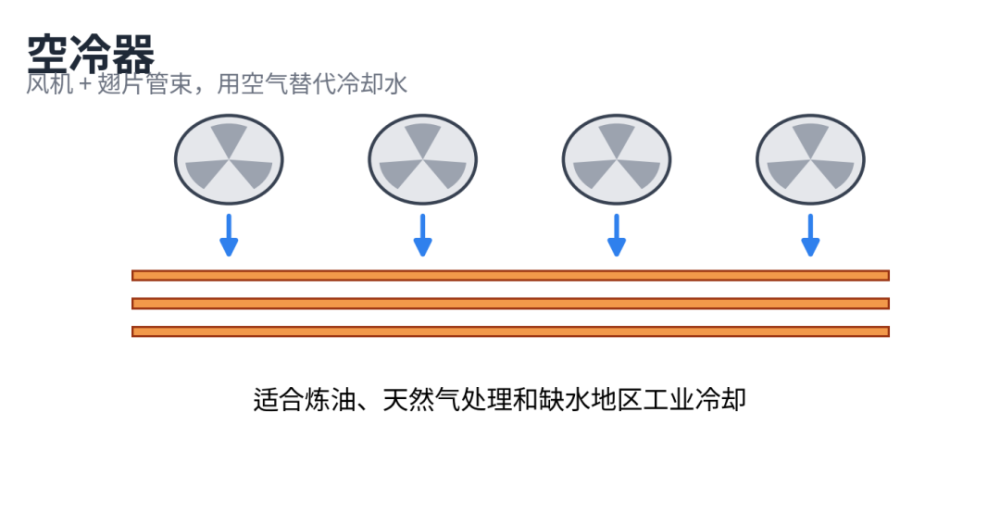

图7  空冷器结构示意图。

结构特点

• 由翅片管束、风机、构架、百叶窗、电机和管箱组成。

• 按风机位置可分为鼓风式和引风式。

• 用空间和风机功耗换取冷却水节约。

主要优点

节约水资源，避免冷却水结垢和腐蚀问题，适合缺水地区。

主要局限

受环境温度影响明显，夏季冷却能力下降，占地较大，风机有噪声和耗电。

适用范围

炼油厂、天然气处理站、煤化工、沙漠地区工厂、缺水地区电站。

一句话总结：空冷器适合“缺水地区”和“大型工业冷却场景”。

七、板翅式换热器：极低温领域的高端设备

板翅式换热器由隔板、翅片、封条等部件叠层钎焊而成。它的单位体积换热面积很大，结构非常紧凑。

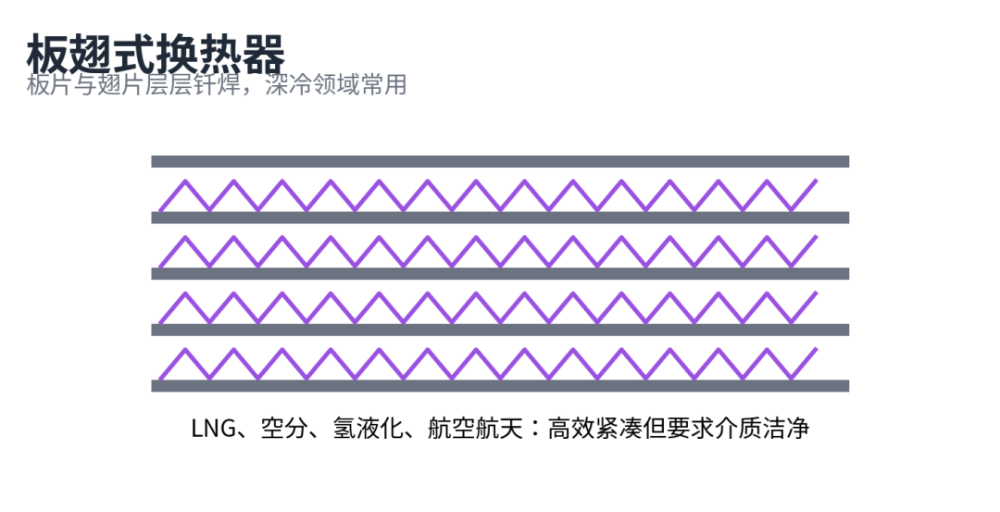

图8  板翅式换热器层状结构示意图。

结构特点

• 可实现多股流体同时换热。

• 在LNG和空分行业，常作为冷箱内部核心设备。

• 对介质洁净度和制造质量要求很高。

主要优点

换热效率高、体积极其紧凑、重量轻，可实现多流股换热，适合深冷工况。

主要局限

制造成本高，堵塞或泄漏后维修困难，不适合脏污介质。

适用范围

LNG液化天然气、空气分离、氢液化、航空航天、低温制冷系统。

一句话总结：板翅式适合“深冷、高效、紧凑、多流股”的场景。

八、微通道换热器：新能源汽车和电子散热的新宠

微通道换热器内部有大量微小流道，流体在这些细小通道中流动。通道尺寸小，传热路径短，因此换热效率高。

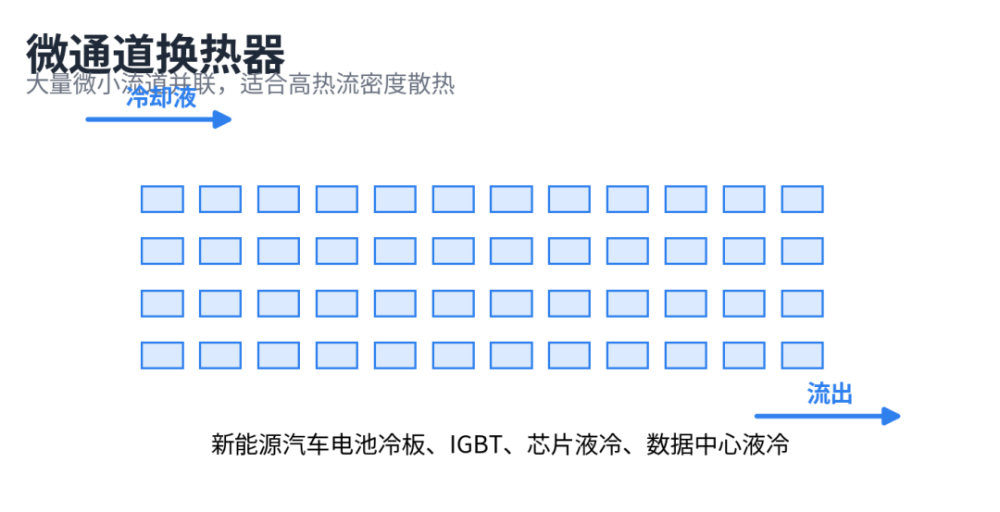

图9  微通道换热器流道截面示意图。

结构特点

• 常见形式包括铝制微通道冷凝器、电池液冷板、芯片冷却板和微通道蒸发器。

• 通道越小，换热面积密度越高，但堵塞风险越大。

• 流量分配设计非常关键。

主要优点

结构紧凑、重量轻、换热效率高，适合高热流密度散热。

主要局限

容易堵塞，对流体洁净度要求高，制造精度和流量分配要求高。

适用范围

新能源汽车电池热管理、电机控制器冷却、IGBT散热、数据中心液冷、芯片冷却。

一句话总结：微通道适合“小体积、高热流密度、高效散热”的场景。

九、印刷电路板式换热器 PCHE：高温高压新兴装备

PCHE并不是普通电子电路板，而是通过化学蚀刻在金属板上加工出微细流道，再通过扩散焊形成整体结构。

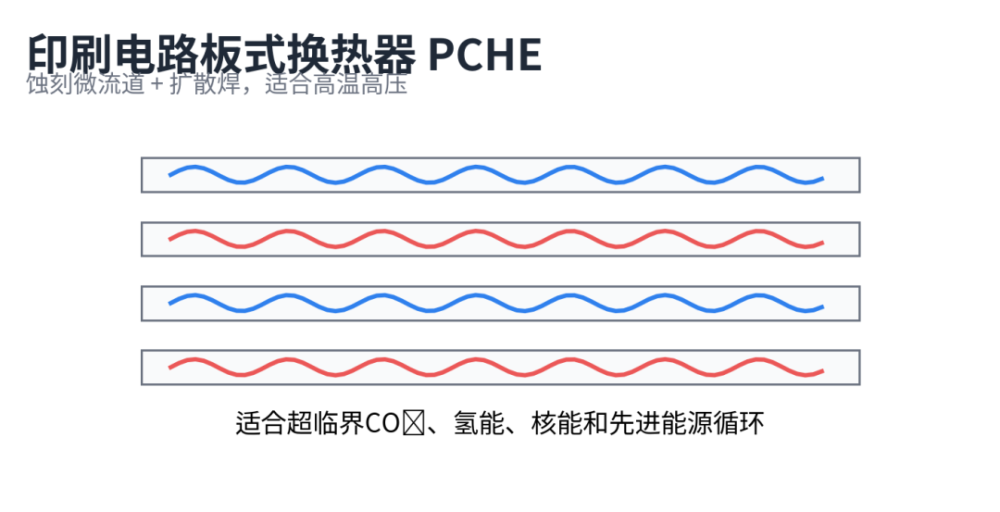

图10  PCHE微流道结构示意图。

结构特点

• 微细流道带来高换热效率。

• 扩散焊整体结构带来较高强度和承压能力。

• 适合先进能源系统中的高温高压场景。

主要优点

结构极其紧凑、耐高压、传热效率高，适合高温高压。

主要局限

制造成本高，流道堵塞后清理困难，设计和加工难度大。

适用范围

超临界CO₂发电系统、氢能装备、核能系统、高压气体换热、航空航天热管理。

一句话总结：PCHE适合“高温高压、紧凑高效、先进能源装备”的场景。

十、热管换热器：利用相变传热的高速通道

热管是一种利用工质蒸发和冷凝来传热的装置。它内部通常抽成真空，并充入少量工质。

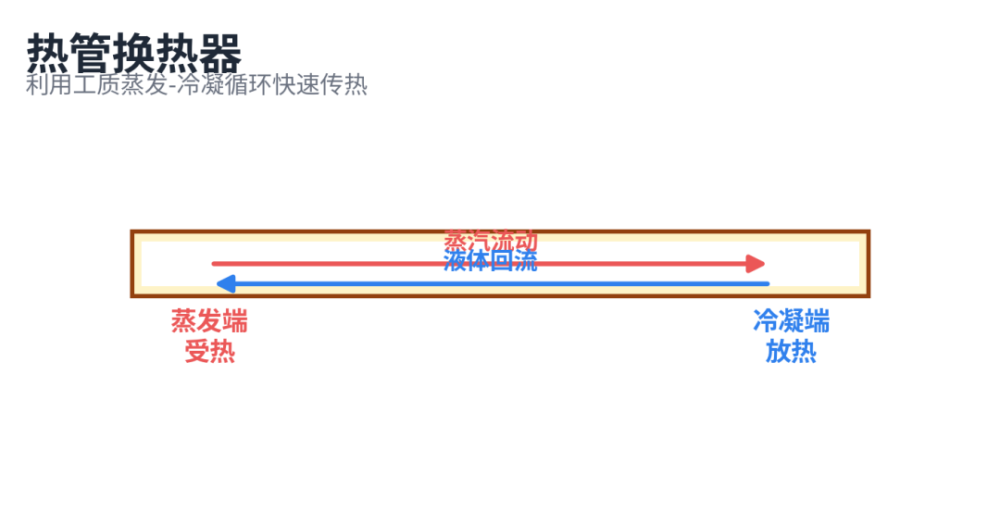

图11  热管工作原理示意图。

结构特点

• 受热端液体蒸发，蒸汽流向冷凝端释放热量。

• 冷凝后的液体通过毛细结构或重力回流。

• 不是简单金属导热，而是依靠相变搬运热量。

主要优点

导热能力强、温差小、响应快，无需外部泵驱动。

主要局限

有工作温度范围限制，工质选择关键，姿态和热负荷会影响性能。

适用范围

CPU散热器、笔记本电脑散热、数据中心、航天器热控、余热回收。

一句话总结：热管适合“高效导热、局部散热、空间受限”的场景。

十一、蓄热式换热器：先存热，再放热

蓄热式换热器不是让冷热流体同时隔壁换热，而是让蓄热体先吸热，再把热量释放给另一股流体。

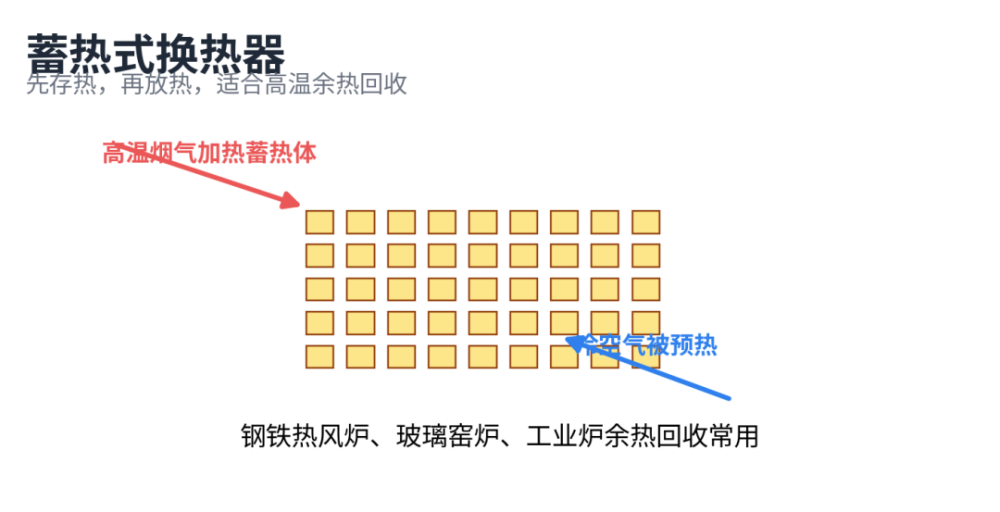

图12  蓄热式换热器工作示意图。

结构特点

• 常见蓄热体包括陶瓷蜂窝体、金属蓄热体和球形蓄热材料。

• 常见设备包括回转式空气预热器、蓄热式燃烧系统和热风炉。

• 特别适合高温烟气余热回收。

主要优点

余热回收效率高，节能效果明显，可用于燃烧空气预热。

主要局限

体积较大，存在周期性切换，密封和漏风问题需要控制。

适用范围

钢铁厂热风炉、玻璃窑炉、工业炉、高温烟气余热回收、大型锅炉空气预热。

一句话总结：蓄热式适合“高温余热回收和工业节能”场景。

十二、刮板式换热器：专门处理黏稠物料

有些物料非常黏，比如巧克力、奶油、酱料、树脂、膏状产品。普通换热器容易结垢、糊壁、堵塞，这时就需要刮板式换热器。

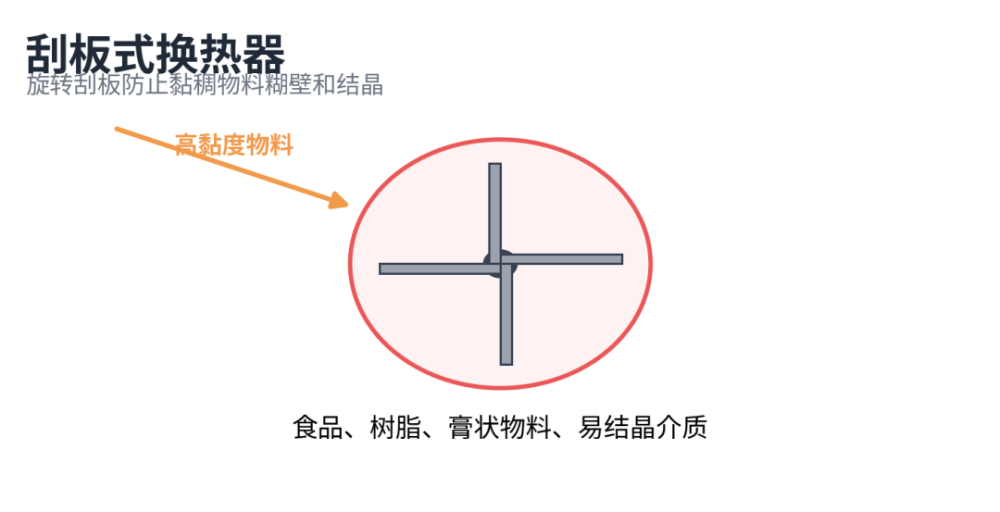

图13  刮板式换热器结构示意图。

结构特点

• 圆筒内部设置旋转轴和刮板，刮板贴近换热壁面。

• 刮板不断刮除附着物料，让新物料接触换热表面。

• 适合易结晶、易糊壁、含颗粒或高黏度介质。

主要优点

不易糊壁、换热稳定，可处理高黏度和易结晶物料。

主要局限

结构复杂，有运动部件，维护成本较高，处理能力有限。

适用范围

食品工业、巧克力、果酱、奶油、化妆品、树脂、聚合物、膏状物料。

一句话总结：刮板式适合“黏、稠、易糊、易结晶”的物料。

十三、不同换热器怎么选？

选换热器不能只看效率高不高，还要综合考虑介质性质、温度、压力、清洁程度、占地、成本、维修和安全性。不同结构没有绝对好坏，只有是否适合具体工况。

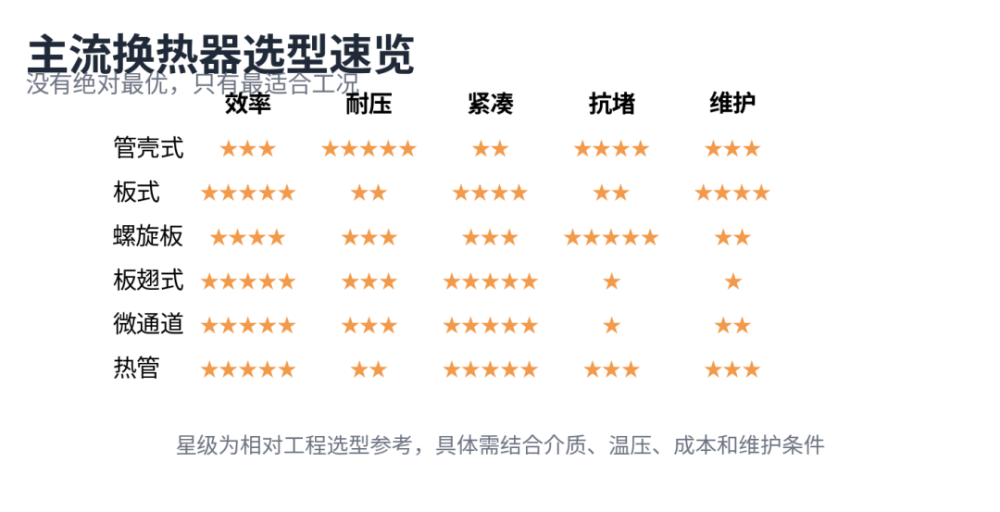

图14  主流换热器选型速览。

换热器类型	结构关键词	主要优势	典型适用范围
管壳式	壳体+管束	可靠、耐高温高压	石化、电力、核电
板式	波纹板片	高效、紧凑	暖通、食品、制药
套管式	管中管	简单、易制造	实验室、小流量
螺旋板式	螺旋流道	抗堵塞	污水、泥浆、高黏度介质
翅片管式	管+翅片	强化空气侧换热	空调、冰箱、汽车
空冷器	风机+翅片管束	节水	炼油、天然气、缺水地区
板翅式	板片+翅片	超紧凑、适合低温	LNG、空分、航天
微通道	微小流道	高效、小型化	新能源汽车、电子散热
PCHE	蚀刻微流道	高温高压、紧凑	超临界CO₂、氢能、核能
热管	相变循环	高效导热	CPU、航天、数据中心
蓄热式	蓄热体	余热回收	钢铁、玻璃、工业炉
刮板式	旋转刮板	防糊壁、防结晶	食品、树脂、膏状物料

总结：未来换热器的发展趋势
1. 更高效

通过优化流道结构、增强湍流、改善材料导热性能，提高单位面积换热能力。代表方向包括微通道、板翅式、PCHE和强化传热结构。

2. 更紧凑

设备越小，系统越轻，越适合新能源汽车、航空航天、数据中心和移动能源装备。

3. 更耐极端工况

未来能源系统常涉及高温、高压、低温、腐蚀性介质和高热流密度，超临界CO₂、氢能、核能和深冷系统会推动高端换热器发展。

4. 更智能

通过传感器、在线监测、数字孪生和AI算法，实现结垢预测、泄漏预警和预测性维护。

结语：换热器，是能源效率背后的关键设备

从家庭空调到大型炼油厂，从新能源汽车到核电站，换热器看似低调，却支撑着现代工业系统的能量流动。真正优秀的换热器选型，不是追求“最先进”，而是找到最适合工况的结构形式。

能源利用效率的提升，很多时候不是来自更大的设备，而是来自更聪明的换热方式。
