什么是电焊盖面？焊工必须要掌握漂亮焊缝的秘密

前天有焊工朋友在问：“打底和填充都还行，为什么盖面总是咬边、未熔合、高低不平？外观一差，评定就不过！”

今天结合现场实操以及标准焊接工艺要点，系统聊聊电焊盖面焊的技巧。读完或许你会对盖面有更清晰的认识，从理论到实操都能少走弯路。

一、什么是电焊盖面？为什么它这么重要？

在多层多道焊接中，一条完整的焊缝通常分为三个阶段：

打底层（根部焊道）：保证根部完全焊透，不出现未熔合、气孔等根部缺陷，筑牢焊缝内在质量基础。

填充层：逐步填满坡口大部分空间，找平焊道，为最终盖面预留标准余量。

盖面层（盖面焊）：焊接最后一道表层焊道，也是焊缝的“门面工程”，直接决定外观验收结果。

盖面焊的核心作用有三点：

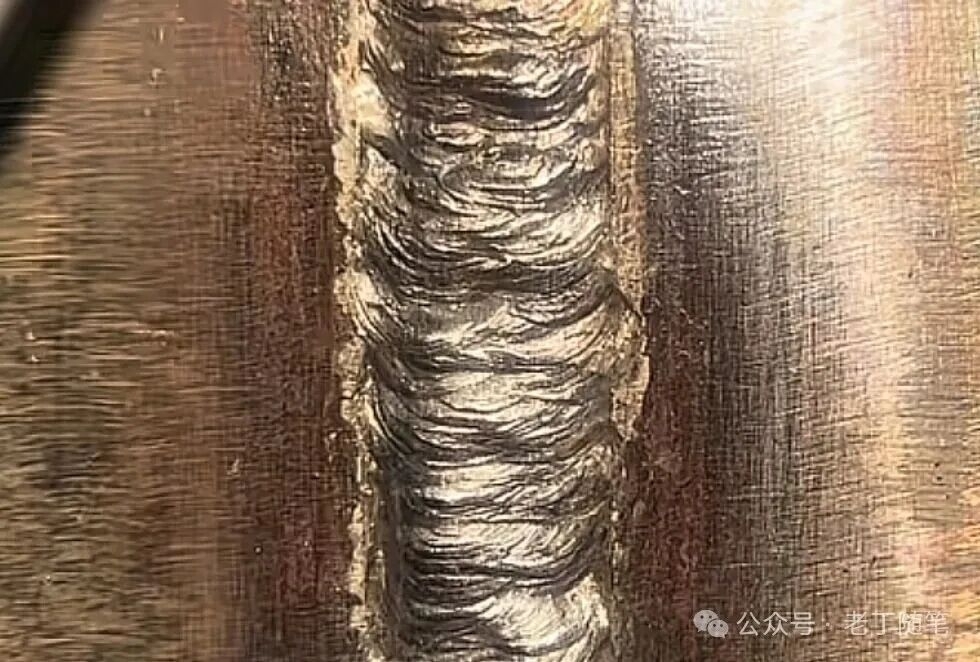

1. 修饰焊缝外观，形成均匀平整、纹理规整的鱼鳞纹；

2. 精准控制焊缝宽度和余高，确保尺寸符合国标规范（常规碳钢焊缝每侧熔合母材1-2mm，余高统一控制在1-3mm）；

3. 封闭填充层表层细微气孔、夹渣等浅层缺陷，提升焊缝整体致密性、结构强度和耐腐蚀性能。



一句话总结：填充层决定内在探伤质量，盖面层决定外观验收评分。绝大多数工程焊缝外观评定、甲方验收，核心卡点都在盖面工序。打底、填充质量再好，盖面缺陷超标也会直接扣分、判定不合格，做好盖面能直接拉高整条焊缝的综合等级。

二、盖面前必须做好的准备工作

“磨刀不误砍柴工”，盖面前的准备直接决定成败。老师傅常说：填充层做得平、余量标准，盖面自然漂亮不出错。

具体准备包括：

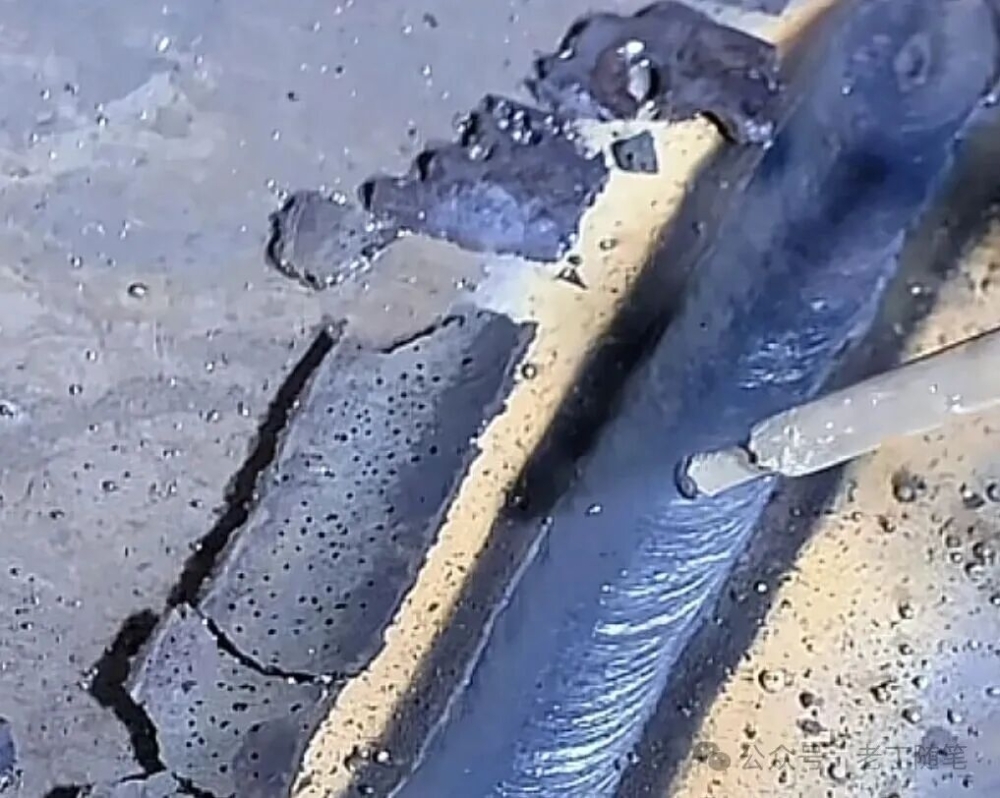

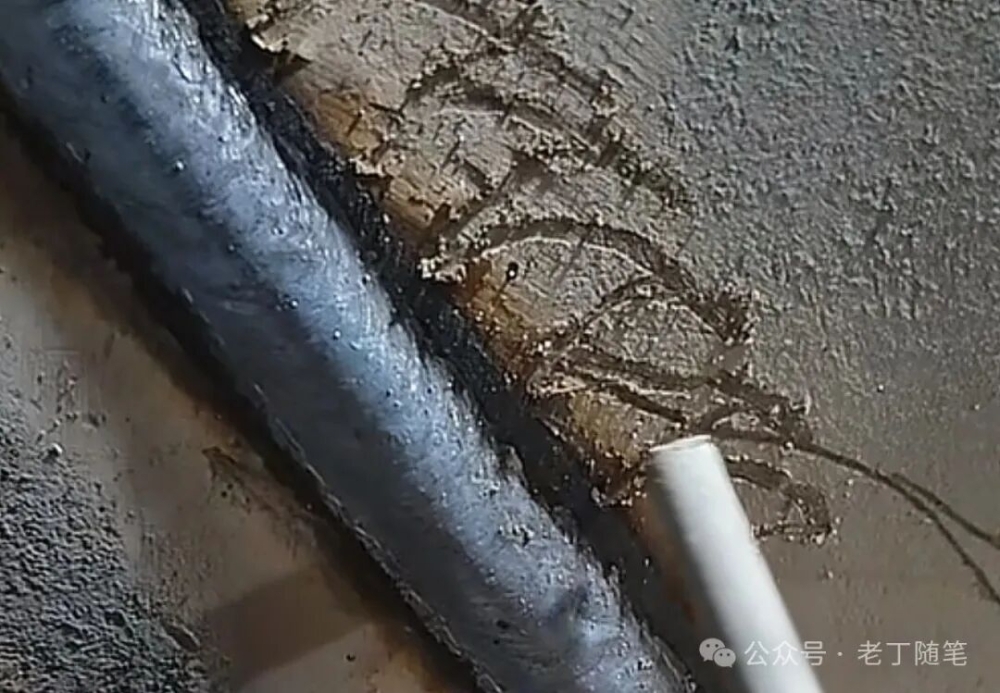

彻底清理：用砂轮机或钢丝刷清除填充层表面的焊渣、飞溅、氧化皮，同时清理坡口两侧20mm范围内母材，保证表面无油污、无锈蚀、无杂质，避免盖面产生夹渣、气孔。

打磨找平：填充层表面尽量打磨平整，整体低于母材0.5-1mm，预留均匀的盖面焊接空间。若填充层高低差过大、局部凸起，盖面焊接极易出现咬边、余高高低不均、宽窄不一的问题。

焊条与参数预选：常规碳钢盖面优先选用3.2mm直径焊条，焊接电流比填充层略小10-30A，降低热输入防止烧边咬边。全程短弧操作，标准电弧长度控制在0.5-1.5mm。

坡口复检：确认坡口两侧棱边完整、无磕碰缺口、无严重氧化，保证盖面熔合边界规整。

准备不足是新手盖面失败的首要原因。花10分钟做好清理、打磨、复检，远比焊接后返工修补更省时省力。

三、盖面焊核心技巧详解

1. 运条手法：以覆盖边缘、均匀熔合为核心

盖面焊接的核心准则：完整覆盖坡口两侧棱边，保证焊趾平滑熔合无缺陷。

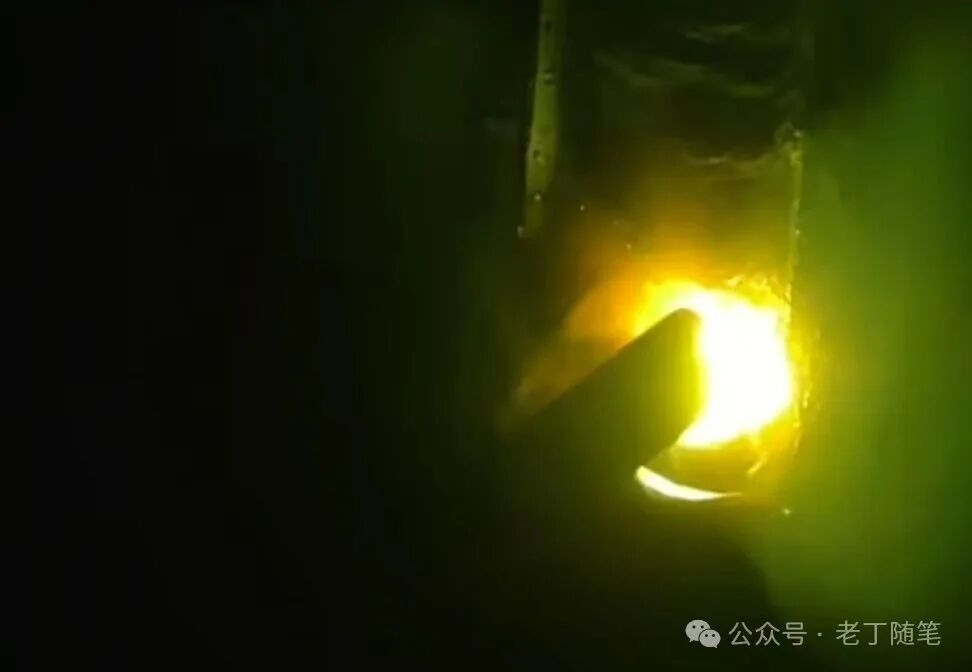

盖面最关键就是压住两侧棱边，焊接时盯住熔池，让铁水稳稳铺到母材边缘，完全包住棱边才合格。



推荐标准运条方式：

优先采用直线运条、小幅度月牙摆动，严禁大幅宽幅摆动，避免铁水下坠、夹渣、焊缝超宽；

电弧运行至坡口两侧边缘时，短暂停留0.5-1秒，给铁水足够时间润湿铺展，填满边缘死角；

焊接速度匀速偏慢、稳速行进，速度略慢于填充层焊接速度，始终保持熔池大小均匀、形态稳定。

2. 咬边缺陷的预防与处理

咬边是盖面最高发缺陷，也是外观评定的主要扣分点。师傅精准总结：“咬边无非两个原因，一是走枪太快、热输入不够，二是边缘没停弧、铁水没铺到位；未熔合就是熔池‘铁嘴儿’压根没碰到母材棱边。”

高效预防措施：

严控行走速度，杜绝快速带枪，保证每一处母材边缘都有充足热输入；

两侧定点停留，必须观察到熔池铁水溢出覆盖棱边，形成饱满焊趾；



电流匹配适中，严禁电流过大，焊条保持与焊接方向70-80°后倾角稳定不变；

严禁盖面过程中中途补焊：盖面层为焊缝最终成型层，若发现局部轻微咬边，焊后禁止二次堆焊，轻微缺陷可精细打磨过渡，深度咬边需打磨彻底后重新盖面。

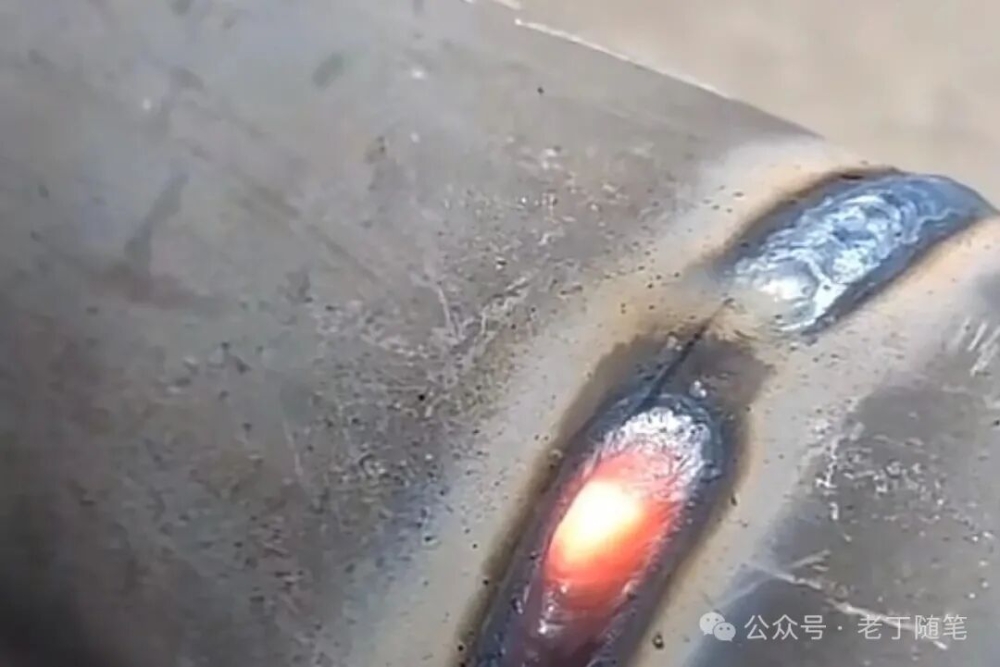

3. 接头处理：平整过渡，无脱节、无凸起

焊缝接头（尤其是弧坑接头）是盖面最容易出瑕疵的位置，常见凹陷、凸起、高低差、纹路脱节，直接破坏焊缝整体美观度。

实用标准接头技巧：

断弧接头时，在原有弧坑前方10mm位置引弧，轻微拉长电弧预热母材1秒；



快速压低电弧至短弧状态，匀速衔接焊接，重点填满前方弧坑，保证纹路连贯；

收弧采用短弧点收手法，反复点弧填满熔池弧坑，禁止拉长电弧收弧，避免产生弧坑气孔、微裂纹、凹陷；

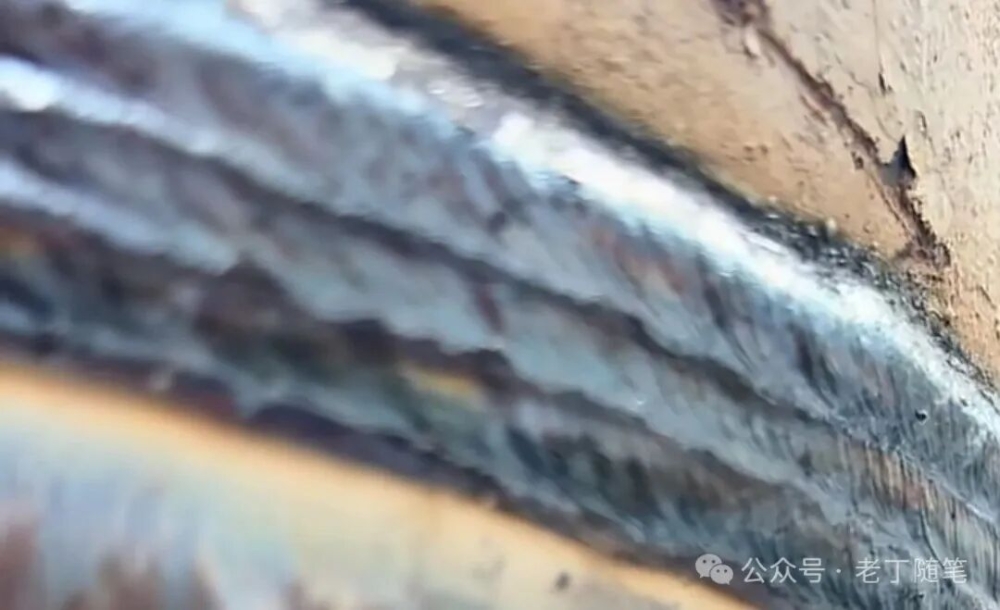

多道盖面焊道，所有接头必须相互错开5-10mm，避免接头集中造成局部凸起。

4. 不同焊接位置的针对性技巧

平焊：操作难度最低，核心稳速度、稳摆幅，保证焊缝宽窄、余高均匀；

横焊：严控熔池温度，小幅摆动、上侧稍停，防止铁水下坠产生上侧咬边、下侧积瘤；

立焊：重点防铁水下坠，焊条小幅前倾、角度贴近垂直，利用电弧吹力托住熔池，行进速度稍快、摆幅更小；

仰焊：盖面最高难度位置，必须采用超短弧、偏小电流，严控热输入，小幅度匀速运条，杜绝熔池下坠、塌陷；

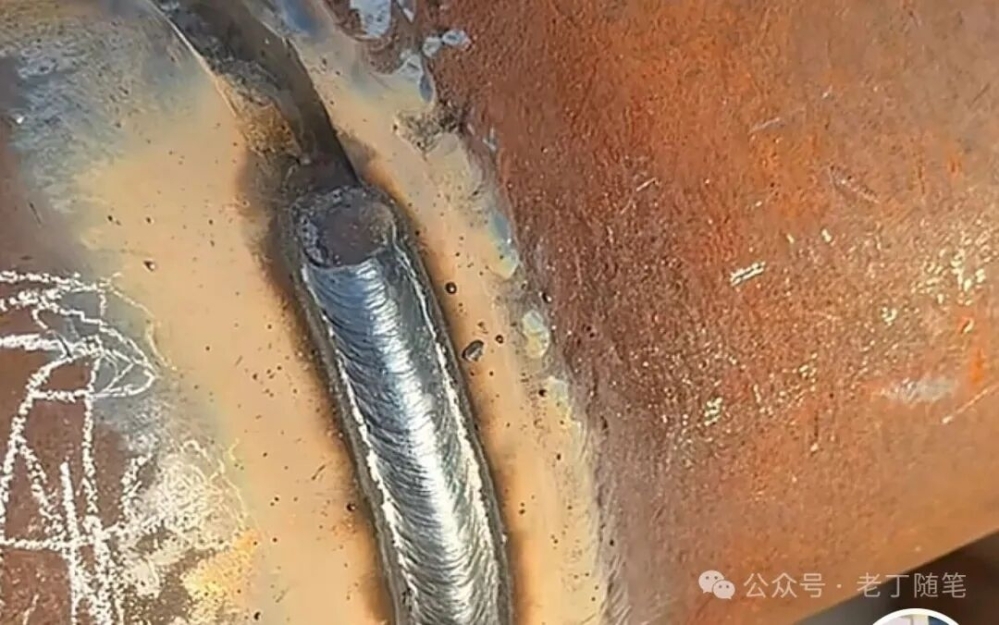

管道6G全位置焊：结合圆周重力变化调整运条节奏，整体降低热输入，频繁观察熔池形态，随时微调速度和摆幅。



所有焊接位置的核心逻辑不变：精准控制熔池、压实两侧边缘、稳定热输入。

四、常见问题排查与解决

1. 咬边：两侧电弧停留时间不足、电流偏大、走枪过快 → 降低电流、边缘定点停弧、稳速慢焊。

2. 夹渣、表面粗糙：填充层渣皮氧化皮清理不彻底、运条抖动、摆幅混乱 → 焊前彻底打磨清理、稳住运条节奏。

3. 余高过高/过低：
电流与焊接速度不匹配、熔池控制不稳 → 高余高加快行进速度，低余高适当减速、小幅补铁水。

4. 焊缝宽度不均：摆动幅度忽大忽小、行走速度不稳定 → 固化运条节奏感，全程摆幅统一。

5. 接头凹陷/凸起：引弧预热不足、收弧未填满弧坑、接头未错开 → 规范接头流程、短弧收弧、错层接头。



解决盖面绝大多数问题的核心，就是练熟熔池观察、稳住手部稳定性。新手可以多看高清熔池实操视频，从平板平焊入门，循序渐进攻克立焊、仰焊、管道焊。

盖面焊看似是最后一道简单工序，实则是焊工综合手艺的终极体现——手稳、眼准、心细、节奏稳。

很多焊工技术的差距，不在于设备和焊材，而在于盖面这些细节的把控。同样的焊条、同样的工件，细节做到位，就能焊出平整美观、一次验收合格的优质焊缝。

焊接是熟能生巧的硬核手艺，没有捷径，唯有吃透技巧、反复练习、复盘优化。

希望这篇盖面攻略，能帮正在精进技术的你，彻底攻克盖面缺陷难题！
