焊缝合格了，结构却废了？焊接变形怎么办？这才是焊工要学的真功夫

今天咱们聊一个所有一线焊工都头疼、最容易无辜背锅的核心问题——焊接变形。

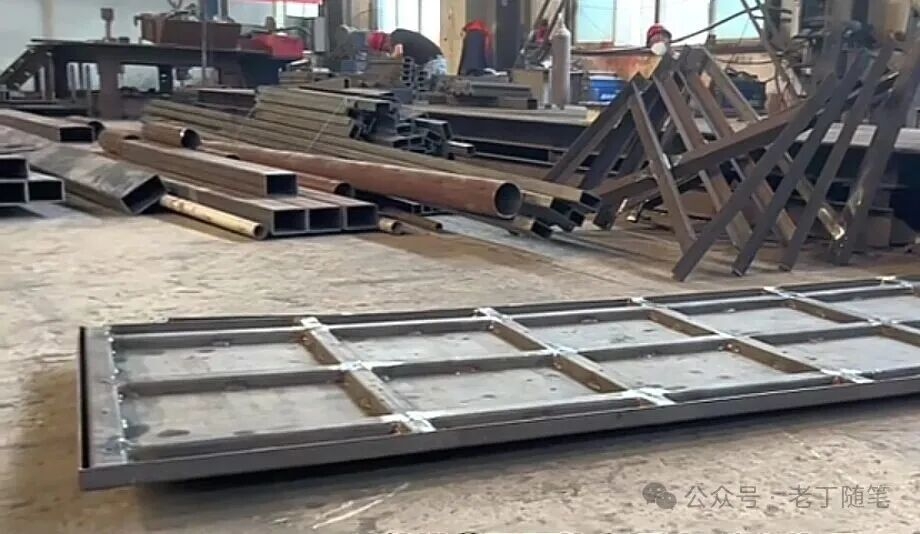

我们很多焊工师傅，特别是新手干活都遇到过这种憋屈事：焊缝成型饱满、纹路漂亮，探伤检测100%合格，结果完工后板材翘曲、管材弯曲、框架拱起变形，直接判定报废、强制返工。

质检一句“焊接质量不行”，自己有苦说不出！明明焊缝没一点毛病，为啥好好的结构直接废了？

干过多年现场的老焊工都懂一个铁律：焊缝合格，绝不等于结构合格。

焊接变形不是你的技术问题，是金属热胀冷缩的物理必然结果。高手从来不是追求零变形（根本做不到），而是提前预判、精准把控，把变形控制在标准公差内。

今天就把焊接变形的原理、预防、补救方法一次性讲透，帮大家少返工、多保合格率！

一、焊接变形到底是怎么来的？

通俗来讲：焊接是局部瞬时超高温加热、快速冷却的过程，熔池温度可达上千摄氏度。

焊缝区域急剧升温膨胀、冷却后大幅收缩，而远离焊缝的母材温度低、伸缩量极小，整体受热收缩极度不均匀，从而产生焊接残余应力，最终让工件发生形变。

这就是所有焊接变形的根源：不均匀热输入=残余应力=结构变形。

一线最常见的5种焊接变形

全是现场高频问题，新手必看：

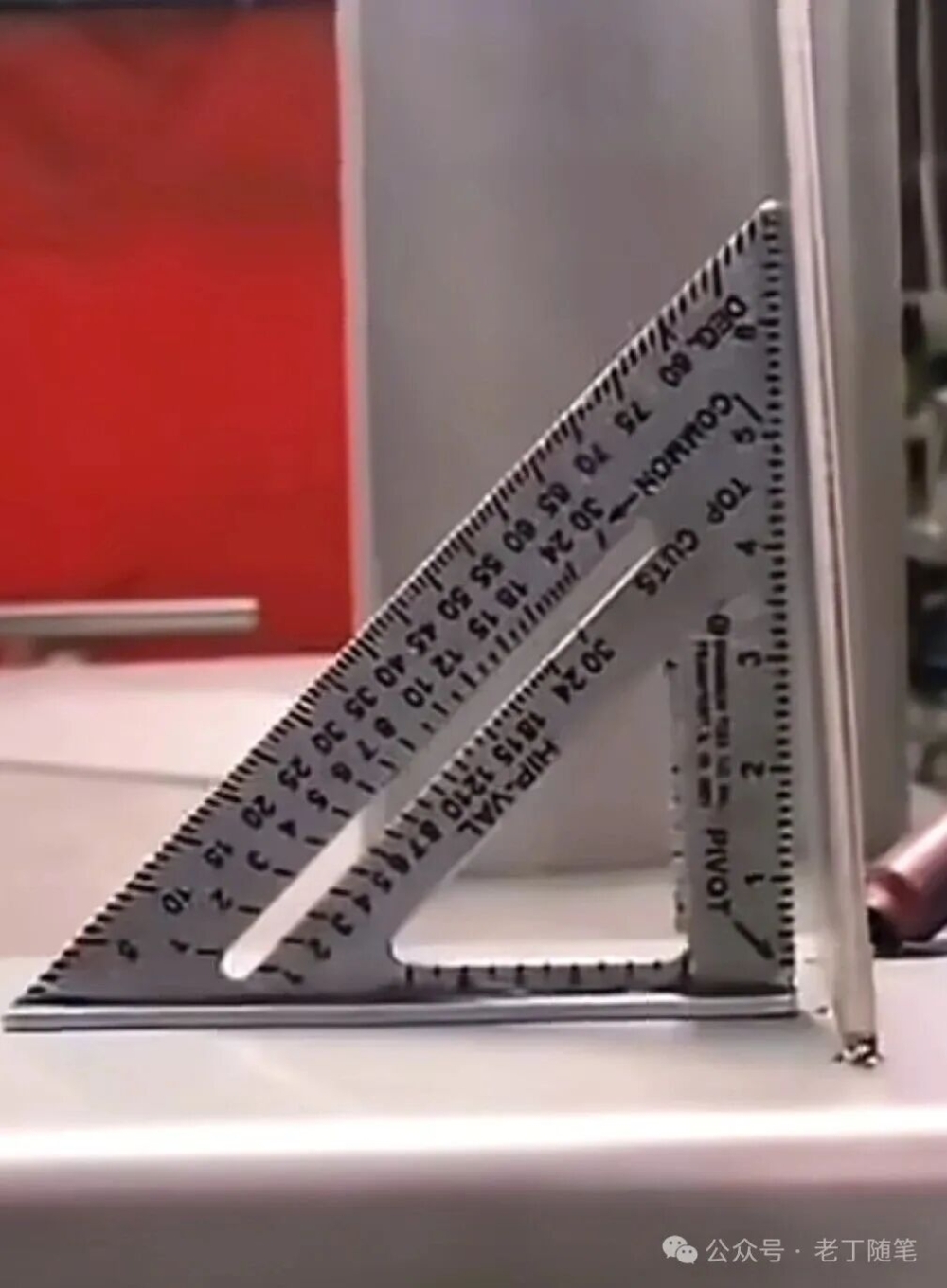

1. 角变形：T型接头、角接接头高发，板材边缘向焊缝一侧翘起，是最普遍的变形

2. 波浪变形：薄板专属通病，焊后板面高低起伏、像波浪一样扭曲

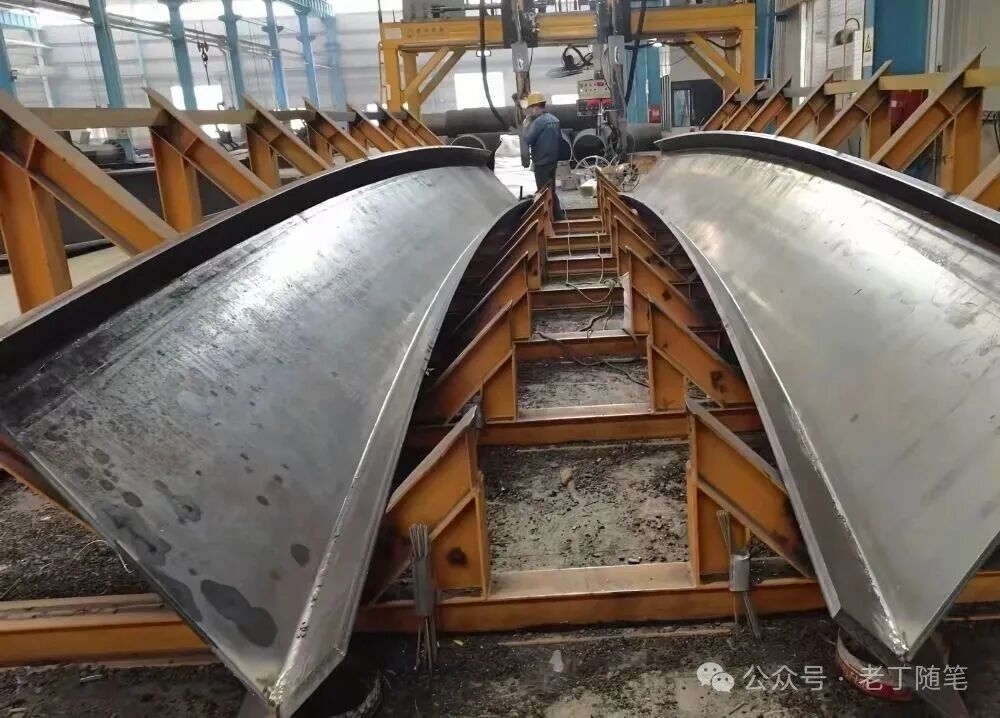

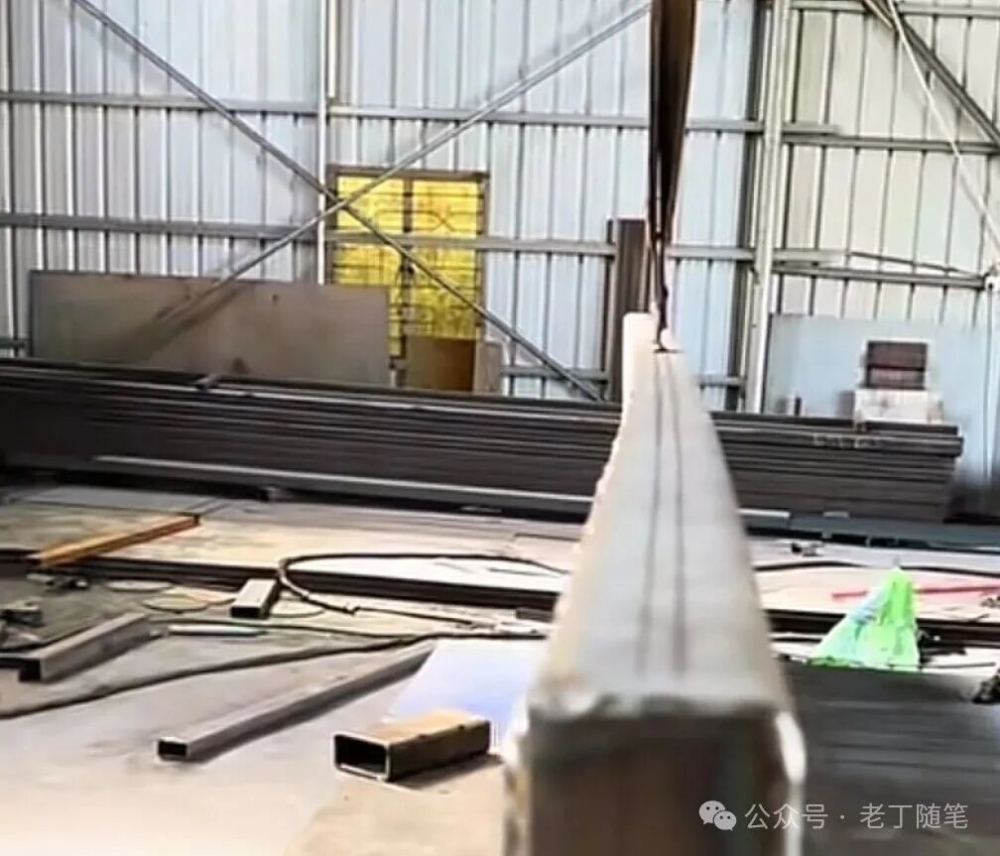

3. 弯曲变形：长条形构件、不对称焊缝工件，焊后整体拱起、两端上翘

4. 扭曲变形：箱型梁、异形不对称结构，焊后整体扭转歪斜，返修难度最大

5. 纵横收缩变形：工件整体长度、宽度小幅缩短，导致尺寸超标

变形核心影响因素

热输入不均匀、工件装配拘束度、母材材质特性三大核心，不同材料变形差异极大：

铝合金膨胀系数大、导热速度快，变形量是碳钢的2-3倍，最难控制；

厚板工件拘束度高，应力无法自由释放，极易出现结构性大变形；

薄板刚度差，轻微热输入就会出现波浪、翘曲变形。

这里纠正新手最大误区：焊前装配没必要追求绝对笔直、零误差！

很多新手把板材装得严丝合缝、笔直标准，自以为完美，焊完必拱必翘。老师傅都知道：装得太正，焊后必变形，懂预留余量、做反变形，才是真技术。

记住核心：焊接变形无法完全消除，只能精准控制。

二、焊接变形防控全流程：从根源杜绝返工

控制变形绝对不是焊后补救，而是焊前预判、焊中把控、全程配合，从设计、装配、工艺、辅助措施四步闭环防控。

1. 焊前设计+装配：最省力、效果最好的核心环节

老师傅控变形，70%的功夫都在焊前！

精简焊缝：能小焊脚绝不加大，能间断焊绝不连续满焊，过量焊接是变形最大元凶

对称布缝：尽量让焊缝沿构件中心轴对称分布，避免单侧焊缝集中、应力偏移

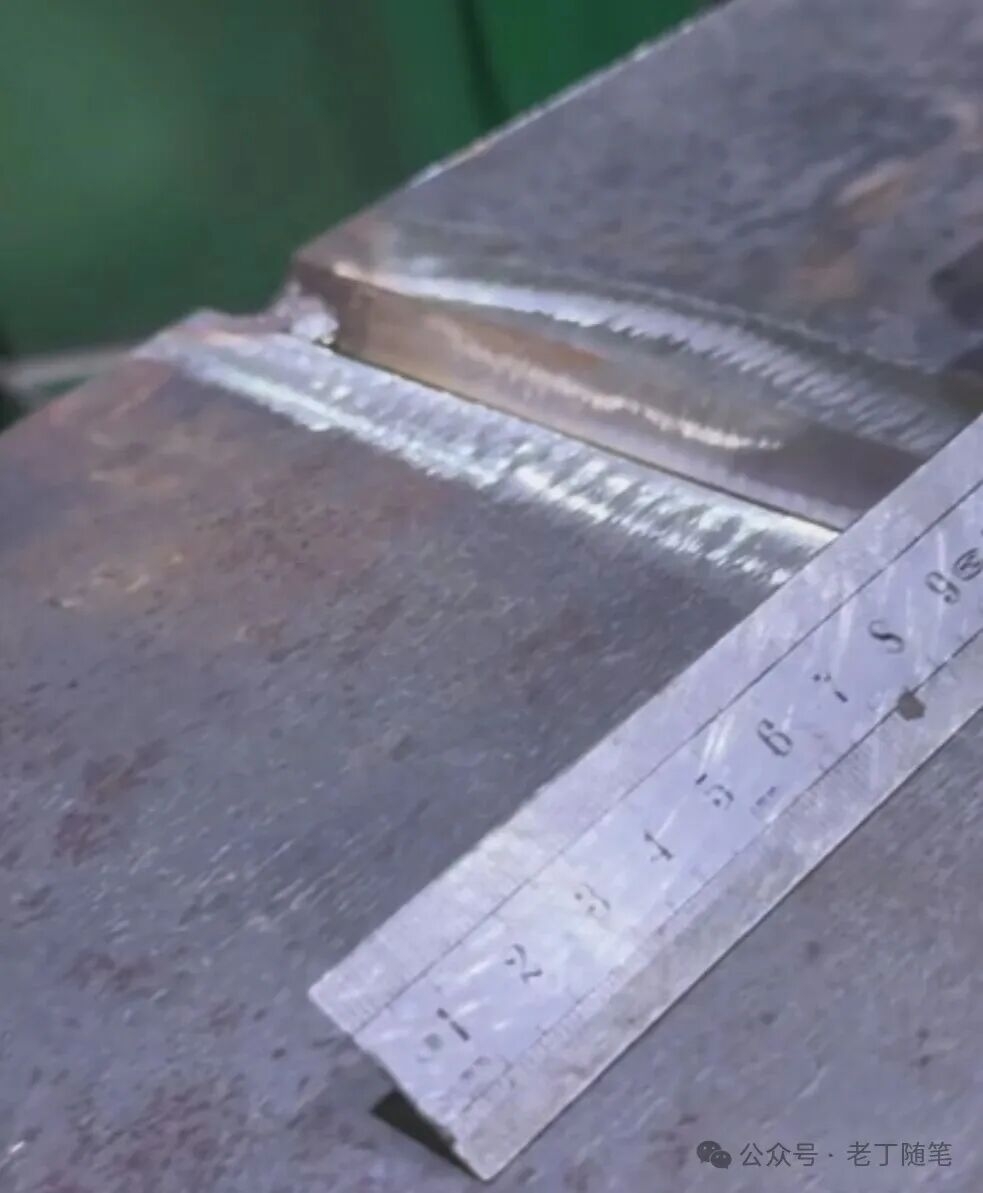

预留反变形（老师傅核心绝活）

实操案例：20mm厚板对接焊接

提前在焊缝背面预留3°-6°反角，根据板厚、焊道大小调整角度；长构件提前预留1-3mm收缩余量。

外行看是“装歪了”，内行都懂：提前抵消焊接收缩应力，焊完尺寸、角度刚好达标。

新手切记误区：不要盲目追求零间隙、零错边，合理的装配间隙，反而能辅助应力释放。

焊前所有操作，只为一个目的：保证焊后成品合格，不是保证焊前装配好看。

2. 焊接工艺调整：直接决定变形大小

① 严控热输入（最基础、最高效）

所有变形问题，归根结底都是热量没控好：

优先低热输入工艺：二保焊、脉冲氩弧焊，远优于普通手工电弧焊。

摒弃单道厚焊：采用多层多道薄焊，分层散热，避免局部热量堆积。

合理提速控参数：匹配合适电流电压，适当提高焊接速度，减少母材受热时间

差异化控温：薄板严控层间温度，普通低碳钢厚板无需预热；仅低合金高强钢、低温焊接工况，需100-200℃预热，降低温差应力。

② 优化焊接顺序（零成本、降变形50%以上）

顺序用对，变形直接减半，现场通用万能技巧：

对称施焊：双面交替焊接、中心向两端延伸，让双向变形相互抵消

分段退焊/跳焊：长焊缝禁止从头焊到尾，按150-300mm分段（薄板段短、厚板段长）跳焊、退焊

遵循原则：先内后外、先短后长、先焊拘束小部位、后焊固定牢固部位

③ 合理使用间断焊

非承重、非密封的次要焊缝，优先用间断焊，大幅减少焊肉和热输入，从根源减少变形。

⚠️ 重点禁忌：设备主受力焊缝、压力容器焊缝，严禁间断焊接！

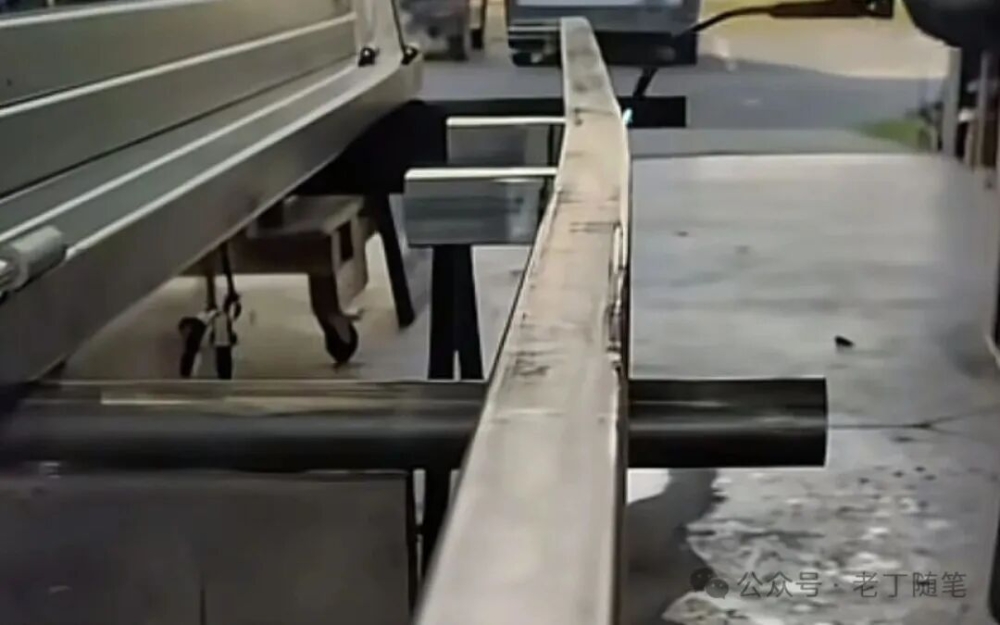

3. 刚性固定+反变形组合用法

这是现场控变形的标配组合拳：

刚性固定：利用夹具、压铁、型钢、定位焊固定工件，提升整体刚度，限制形变；必须等工件完全冷却至室温再拆卸工装

反变形法：针对不同工件精准调整

角接头预置反角、长梁构件预拱弯曲、尺寸方向预留收缩量

老师傅常说：不跟变形硬刚，提前预判、顺势抵消，把收缩应力变成合格的助力，而不是报废的隐患。

4. 辅助控变形实操技巧

薄板焊接：焊缝两侧加装铜、铝散热块，快速带走热量，缩小热影响区

大型构件：采用「分部件焊接+整体总装」模式，先控小件变形，再整体组装

环境把控：避开大风、低温环境施焊，避免温差突变加剧变形

⚠️ 核心禁忌前置：不锈钢、铝合金工件，严禁火焰矫正！高强钢焊缝禁止锤击消应力

三、新手 vs 老师傅，差距到底在哪？

新手焊工

1. 只看焊缝成型，焊完变形就认为是自己焊废了

2. 过度追求焊前装配完美、焊缝零瑕疵，不懂控应力

3. 问题后置，焊完发现变形才后悔，只会抱怨返工

资深老师傅

1. 焊前先看材质、板厚、结构，预判变形方向和变形量

2. 熟练运用反变形、合理顺序、刚性固定组合技巧

3. 看透焊接本质：焊接不是拼钢板，是和残余应力博弈

四、不同材质专属控变形技巧（重点避坑）

不同母材变形特性天差地别，千万不能一套方法用到底：

1. 普通碳钢：最易把控，重点优化焊接顺序、控制热输入即可，可常规机械、火焰矫正

2. 不锈钢：热膨胀系数极高，变形极快！严控低热输入，绝对禁止火焰矫正，避免材质碳化报废

3. 铝合金：导热快、伸缩量大，全程快速焊、少热输入，强制散热，禁止高温预热、禁止火焰矫正

核心技巧

1. 预防永远大于矫正，焊前10分钟准备，能省下几小时返工

2. 少量变形可通过压力机、机械锤击矫正，特殊材质严禁火焰矫正

3. 焊缝只是表面工艺，变形控制、结构尺寸达标，才是高端焊接的核心

外行看热闹，看焊缝好不好看；内行看门道，看结构稳不稳定、变形控得好不好。

学好变形把控，既能少背锅、少返工，又能提升技术档次、拉高自己的工价！

五、现场极易忽略的控变形冷门细节

很多人把常规技巧练熟，依旧控不住变形，问题全都出在这些小细节上，全是工地实战总结：

1. 定位焊别乱点

定位焊焊缝不能过粗、过长、过密，定位焊热量集中也会提前产生收缩应力。长构件定位焊遵循两端稀、中间密原则，薄件短定位，厚件适度加固，正式焊接时优先铲除过长定位焊，避免拼接处应力叠加。

2. 焊枪角度别一成不变

焊厚板对接时，两侧焊枪角度微微偏向收缩量大的一侧，平衡两侧受热面积；角焊缝焊接时，偏薄板一侧送热少，从源头缩小两侧变形差值。

3. 风雨天气坚决不凑活

露天工地大风直吹焊缝，冷却速度忽快忽慢，冷热不均直接催生扭曲变形；冬季低温施焊，母材本身温度低，温差翻倍，变形量直接翻倍，尽量做好挡风保温措施。

4. 多层焊层间冷却把控

多层多道焊接，不要连续不停施焊，每焊完一道，等待工件自然降温至手摸不烫再焊下一道，切忌急着赶工期连续堆焊，热量堆积越大，后期变形越难挽回。

5. 焊丝焊条选型藏讲究

同等工况下，细焊丝、细焊条热输入更小，薄板、易变形构件优先选用细规格耗材；大电流粗耗材只适合厚板承重焊缝，千万别乱用加重变形。

六、焊后变形矫正标准实操（分清禁忌，别越修越废）

再好的预判也难免出现小幅变形，焊后矫正是收尾关键，用对方法修复成型，用错直接报废工件。

1. 机械矫正（通用最安全，首选方案）

利用压力机、千斤顶、工装夹具外力强行校正弯曲、翘曲工件，适合碳钢、低合金钢各类板材、型材。

操作要点：缓慢施压，分次校正，严禁一次性猛压，防止母材出现裂纹、脆裂；小件可采用手工锤击矫正，敲击变形凸起位置，逐步复位。

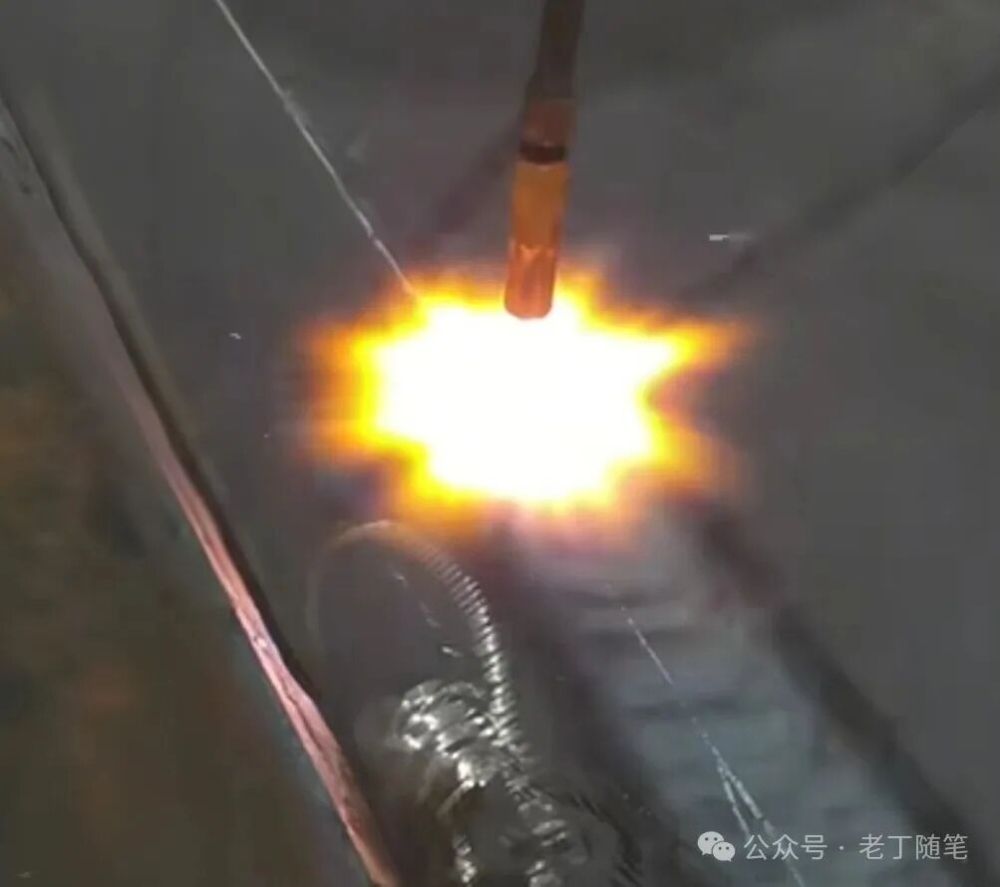

2. 火焰矫正

仅适用于普通低碳钢大型构件弯曲变形，依靠局部小火苗加热变形凸起处，利用冷却收缩拉回原状。

硬性红线：不锈钢、铝合金、高强合金钢绝对禁用火焰矫正，高温会破坏金属金相组织，导致材质变硬开裂、耐腐蚀性能失效，直接报废。

3. 锤击消应力（辅助控变形神器）

焊缝完全冷却前，用圆头小锤轻敲焊缝及热影响区，打散内部残余应力，既能缩小后期形变，还能提升焊缝韧性。

禁忌：压力容器焊缝、精密承压构件、高硬度钢材，禁止随意锤击，避免产生细微裂纹埋下安全隐患。

七、焊工干活必避的6大致命变形误区

1. 误以为电流越大焊得越牢，盲目开大电流，热输入超标，变形直接失控。

2. 为了焊缝好看，随意加宽焊脚、多加焊肉，多余焊肉全是变形隐患。

3. 嫌分段焊接麻烦，长焊缝一气焊完，单侧收缩严重，必弯必拱。

4. 反变形角度凭感觉乱调，角度过大过小，依旧达不到装配尺寸。

5. 工装夹具提前拆卸，工件未完全冷却释放应力，瞬间回弹变形。

6. 所有材质套用一套焊接手法，无视铝、不锈钢、碳钢变形差异。

八、吃透变形把控，直接拉开收入差距

在工地、工厂焊接行业里，只会把焊缝焊平整，只能算普通流水线焊工，薪资固定、干活辛苦还总返工背锅；

能够精准预判变形、全程把控结构尺寸、一次焊接成型不用返修，才是工地争抢的资深持证老师傅。

不管是钢结构厂房搭建、管道工程、压力容器焊接，还是设备箱体制作，甲方验收第一看整体结构尺寸，其次才看焊缝外观。

焊缝瑕疵可以轻微修补，结构性大变形无法挽救，直接判定整批工件不合格。

懂焊接变形控制的师傅，干活效率高、返工率几乎为零，不仅不用受领导指责，还能接手高价精密焊接活，工价、带班机会、外派高薪岗位全都优先安排。

入行拼手法，入行久了拼经验，真正拉开同行差距的，从来不是谁焊纹更好看，而是谁能稳稳锁住结构不变形。

九、新手快速练会控变形速成路线

1. 先从薄板小件练手，熟练掌握分段焊、间断焊手法，摸清基础收缩规律。

2. 专门练习反变形装配，记录不同板厚对应的反变形角度、收缩余量，熟记于心。

3. 熟记各类材质焊接禁忌，分清什么能矫正、什么绝对不能动。

4. 日常干活养成习惯：焊前看结构、预判变形，焊中控热量、调顺序，焊后查尺寸。

5. 多观摩现场老师傅装配手法，多看少说话，把实战经验转化成自己的干活本能。

焊接这门手艺，看似是手握焊枪熔合钢材，实则是拿捏温度、平衡应力、把控尺寸的综合学问。

焊缝只是表面功夫，守住结构不变形，才是行走焊接行业最硬的底气。

没有天生不会变形的手艺，只有不愿钻研、不肯总结的焊工。摒弃只重焊缝不重结构的老思想，把变形防控融入每一次起弧、每一次装配之中，久而久之，你也能成为人人敬佩的老师傅。

行业行情一直在变，焊接手法不断更新，但把控焊接变形这门核心硬技术，永远不会过时。
