齿轮模数，通俗且专业让你理解，你看能否过目不忘？

我们要想更专业且易懂地理解齿轮模数，就需要抓住两个要点：第一，它定义了轮齿的大小，第二它是一个标准化的尺寸基准。

01 从根源说起：为什么要有模数？

齿轮啮合的本质，是节圆（假想的纯滚动圆）上的齿距相等。但齿距 𝑝里包含一个无理数 𝜋（因为分度圆周长 =𝑝×𝑧=𝜋𝑑）。为了计算和制造方便，于是几个最初研究齿轮的工程大师坐在小酒桌上，喝了二两一商量，这东西本质上和推算圆周率也差不多，有个π计算起来太麻烦了，就把齿距里的 𝜋 单独摘出来，于是就有了这么个定义：

模数 𝑚=𝑝/𝜋（从这个定义不难看出，模数大小取决于什么？那不就是齿距嘛！齿距是什么？不就是齿的大小嘛！所以说，模数本质是什么？不就是齿个头的大小嘛！）

于是，分度圆周长公式就从 𝑝×𝑧=𝜋𝑑

简化为：𝑚×𝑧=𝑑即𝑑=𝑚⋅𝑧

这下你再看： 模数就是“把齿距这个长度，除以圆周率得到的值”。这样一来，只要知道模数 𝑚 和齿数 𝑧，你就能口算出分度圆直径𝑑，完全不用管 𝜋。

02 再看看专业定义

模数是齿距除以圆周率所得的商，是齿轮几何尺寸计算中最基本的一个参数。

𝑝= 齿距（相邻两齿同侧齿廓之间的分度圆弧长）

𝑚=𝑝/𝜋，单位：毫米

关键点： 两个齿轮要正确啮合，模数必须相等（压力角也相等，那是另一回事）。

03 为什么说模数“决定了齿形大小”？

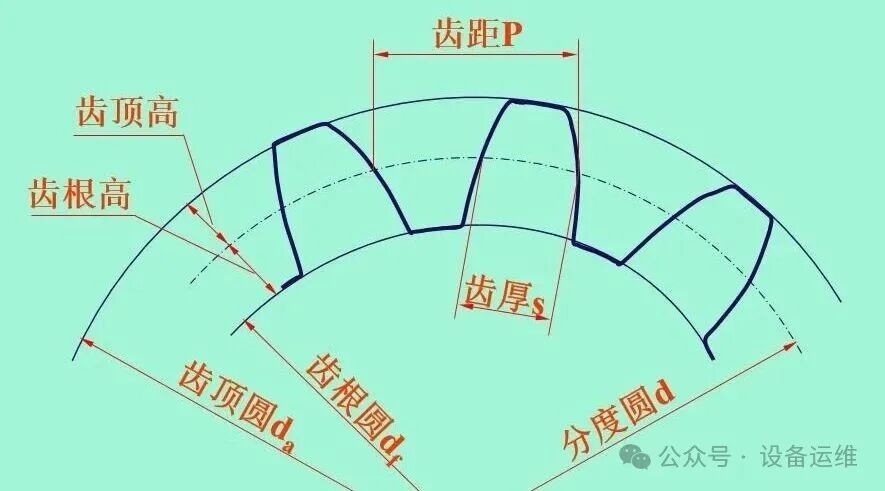

举几个常见数值和附图让你感受一下：

模数 0.5：齿距约1.57 mm，齿高约1.125 mm，像手表齿轮，细密如蚊腿。

模数 2：齿距约6.28 mm，齿高约4.5 mm，常见机械齿轮，约一粒米高。

模数 8：齿距约25.1 mm，齿高约18 mm，像挖掘机转台齿轮，牙齿粗壮如手指。

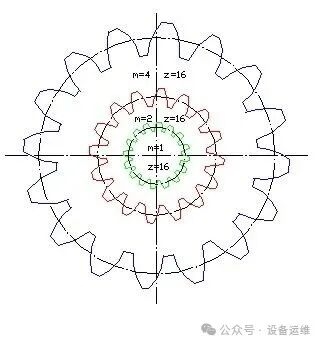

我们不难看出： 对于同样齿数的齿轮，模数翻一倍，齿轮的个头和牙齿的厚实程度也大致翻一倍。模数是齿轮的“比例尺”。

04 模数为什么必须是标准值？

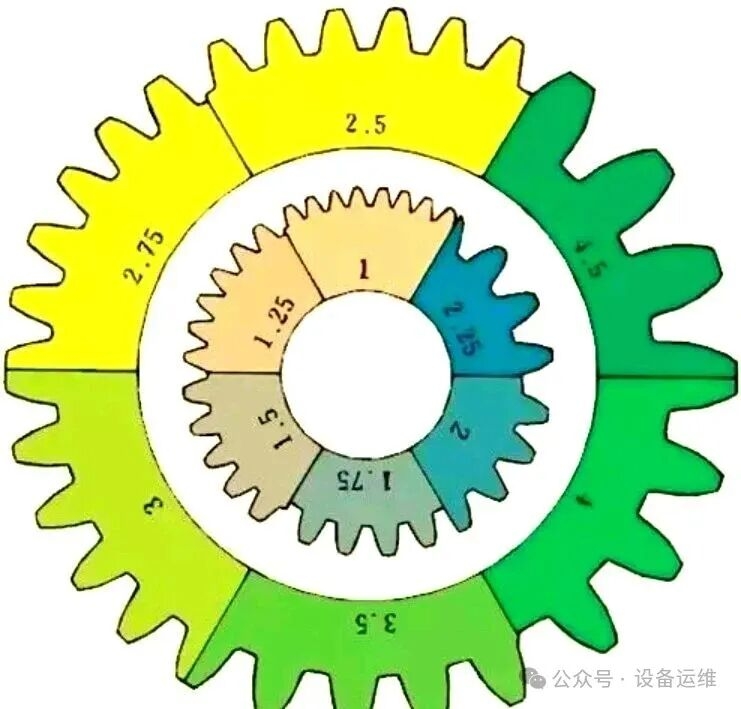

在又一次小酒桌上，几个工程师又喝了二两，合计着解决了模数的定义，但模数的值不能随便定，不然容易乱套，于是就规定了一系列数值。我们的国家标准（如GB/T 1357）规定了标准模数系列（0.1, 0.12, 0.15, 0.2, …, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10 …）。

原因很实际：

刀具标准化：一把模数2的滚刀，能加工任何齿数但模数为2的齿轮。如果模数乱定，刀具库会爆炸。

互换性：任何厂家生产的模数2、压力角20°的齿轮，都可以互相配对。

05 一个公式和两个常识

一个全能公式（分度圆直径）：

𝑑=𝑚×𝑧

举例： 模数 𝑚=2，齿数 𝑧=30→ 分度圆直径 𝑑=2×30=60。这个圆是设计、测量、计算的基准。

两个常识：

齿顶圆直径 𝑑𝑎=𝑚×(𝑧+2)（比𝑑大两个模数）这是我们现场测量齿轮模数最常用的公式。

齿根圆直径

𝑑𝑓=𝑚×(𝑧−2.5) （比𝑑小2.5个模数）

你看，所有关键尺寸都直接由𝑚和𝑧算出来，不需要查表。

06 一句话专业总结

模数 𝑚 是齿轮的“基本计量单位”：它把包含π的齿距转化为简单的线性尺寸，使得分度圆直径、齿高、中心距等所有几何量都与 𝑚 成线性正比。模数越大，齿越强壮，承载能力越高，但运转平稳性下降。配对齿轮的模数必须相同。
