焊接测量: 这些仪器你认识几个？

焊接作为特殊工序，需要进行系统控制，才能保证焊接质量，包括焊前进行工艺和技能评定、焊接过程中控制参数、焊后进行检验检测。由此有不少要素要进行测量，包括焊接电流、电弧电压、焊速、气体流量、坡口尺寸、铁素体和硬度测量等。

焊接测量，说到底离不开仪表和工具。但是很多人工作多年，用过的可能就两样：焊机面板和钳形表。

这篇文章带你认识焊接相关测量有哪些仪表，它们长什么样、测什么参数、在什么场景下用。至于具体怎么操作、有什么注意事项，后续再详细讲解。

一、先把概念理清楚：测量 vs 检验

在介绍仪器之前，有必要先分清两个词：

	测量	检验
做什么	给一个数值	判断合不合格
输出	152A、25.3V	合格、不合格
谁来做	操作者、测量员	检验员、质检员

测量是获取数据，检验是把数据和标准对比。

没有测量，检验就是空谈。没有检验，测量就不知道为了什么。

我们这篇文章讲的，就是“测量”这个环节用的仪器。包括测电参数、测速度、测几何尺寸、测温度等，都是焊接质量管控中离不开的。

二、电参数测量工具

电参数是焊接的核心，包括电流和电压。

1. 多功能钳形表

多功能钳形表既可以测量电流，又能够测量电压值。

这是焊工最熟悉的工具，像一个大夹子，下面带红黑两根线。

a. 测量电流。往电缆上一夹，屏幕上就跳出电流值。

工作原理：利用电磁感应，非接触测量，不中断焊接。

优点：便携、快速、随用随走。

缺点：精度受外部磁场影响，必须夹在单根电缆上，夹在两根线上会互相抵消。

适用场景：现场巡检、故障排查、工艺抽查。

b. 测量电压。红黑两根表笔，并联在电路中，直接读出电压值。

工作原理：直接测量两点之间的电位差。

优点：精度高，便携，成本低，功能多（还能测电阻、通断等）。

缺点：需要接触测量，表笔线在现场可能碍事。

适用场景：焊接工艺评定、焊接参数验证时的真实电压测量。

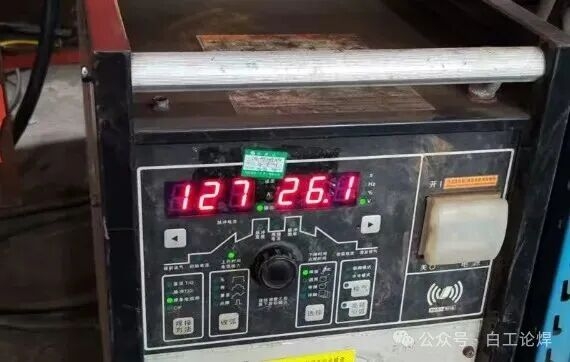

2. 焊机面板显示

这是焊工最常看的“电压表”和“电流表”。但严格来说，它显示的是焊机内部的采样值。

工作原理：焊机内部电路采样，经处理后在面板上显示。

优点：方便，实时，不用额外接线。

缺点：电压包含电缆和接触点的压降，通常比真实值偏高；电流相对准确，但接地不良时也会偏差。

适用场景：日常生产监控、参考性数据。

三、速度与长度测量工具

速度和长度影响热输入、焊缝尺寸和效率。

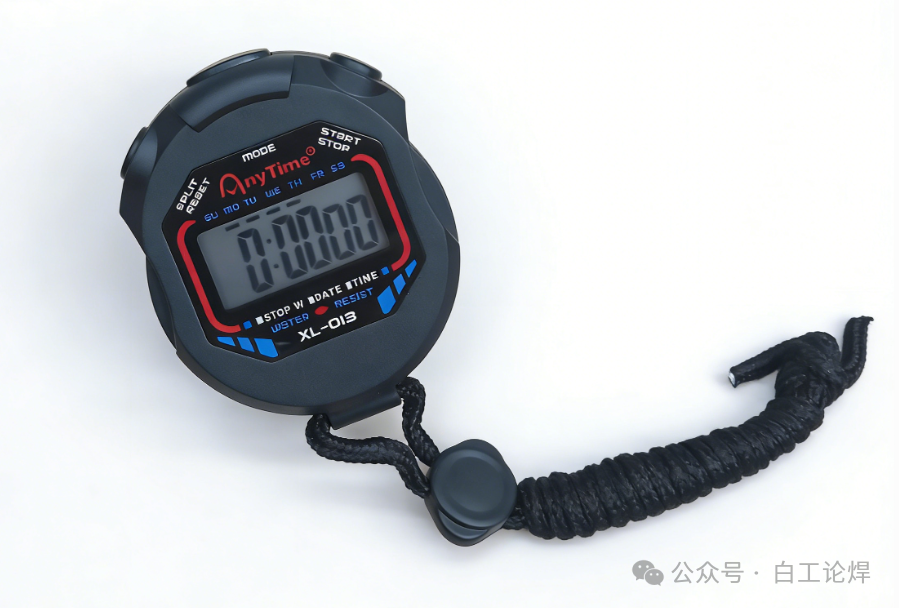

3. 秒表

焊接速度、送丝速度、电弧燃烧时间，都离不开它。

工作原理：计时。

优点：简单、可靠、成本低。

缺点：手工操作，存在反应误差。

适用场景：手工焊速度测量、送丝速度实测、电弧时间记录。

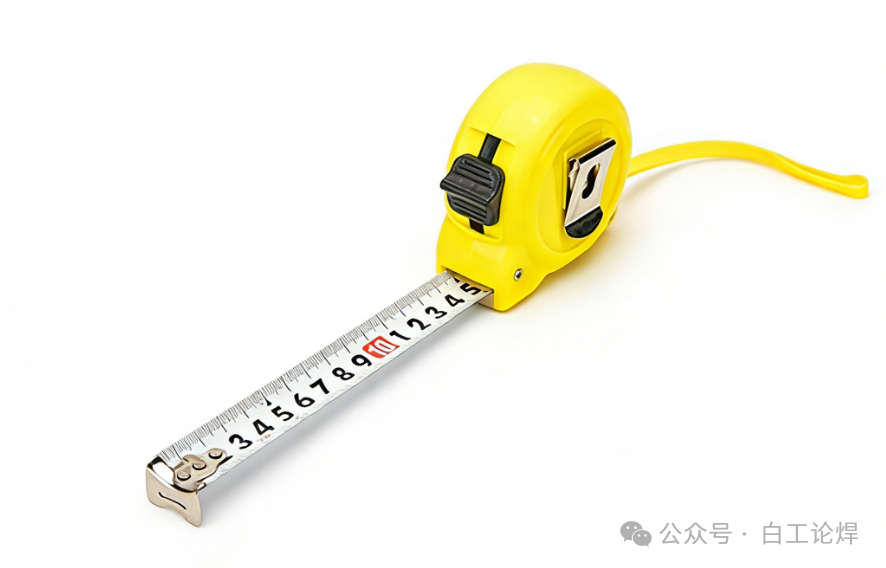

4. 卷尺

测量焊缝长度、工件尺寸、焊道间距，最基础的长度工具。

工作原理：拉伸读数。

优点：便携、耐用、量程大。

缺点：精度一般（毫米级），不适合精细测量。

适用场景：焊缝长度测量、焊接速度计算（配合秒表）、工件定位。

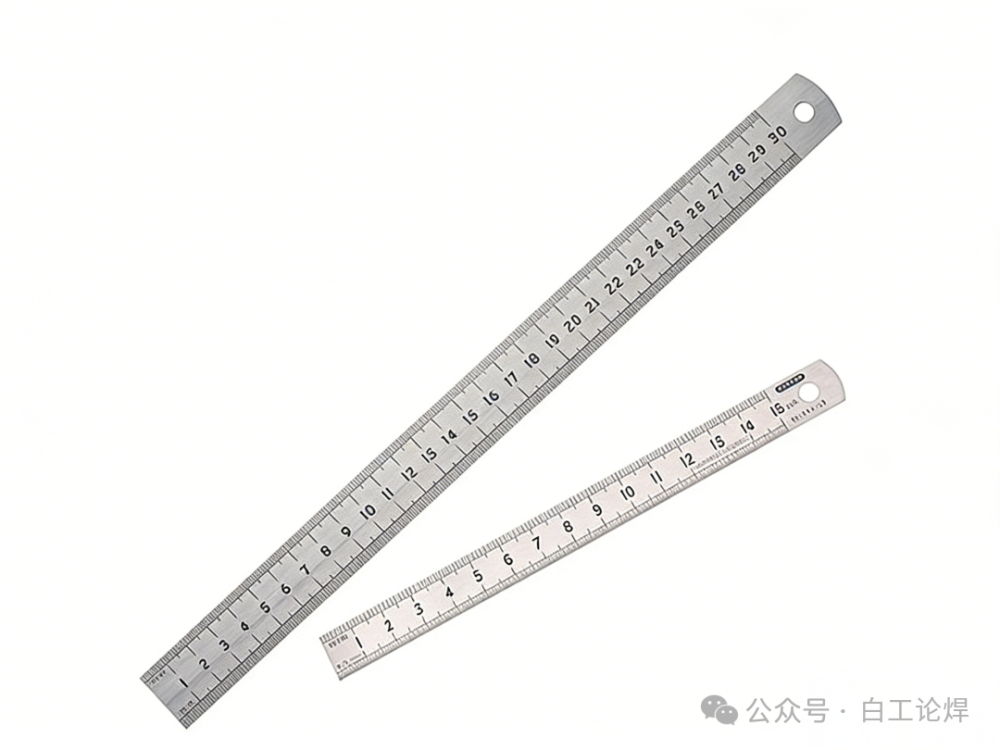

5. 钢直尺

比卷尺更精确的长度测量工具，常用于短距离测量。

工作原理：直接读数。

优点：精度高（0.5mm或更高），刚性好。

缺点：量程有限（通常300mm以内）。

适用场景：焊道间距测量、试板尺寸测量、配合焊缝检验尺使用。

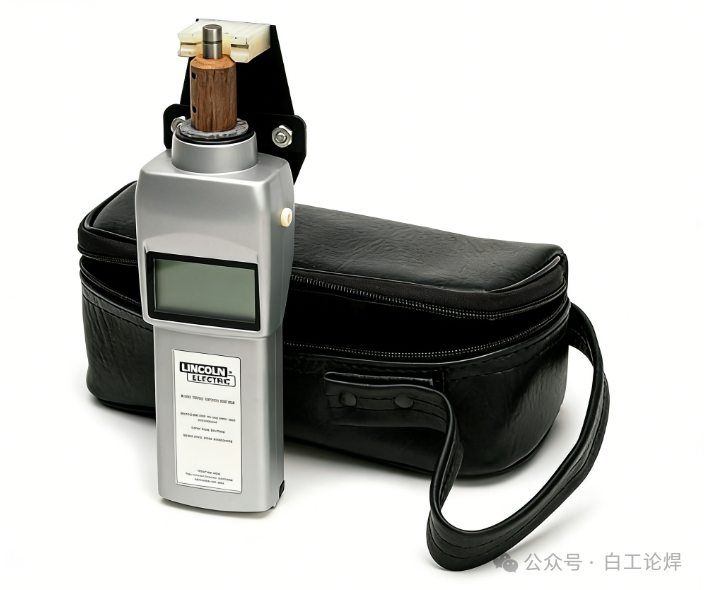

6. 送丝速度测量仪

手持设备，底部有个滚轮，压在焊丝上就能直接读出送丝速度。

工作原理：滚轮带动编码器，将转速换算成送丝速度。

优点：即时读数、精度高、可校验焊机显示值。

缺点：价格不低，国内不普及。

适用场景：送丝系统校验、工艺评定、质量追溯、排查送丝故障。

四、参数集成与质量追溯工具

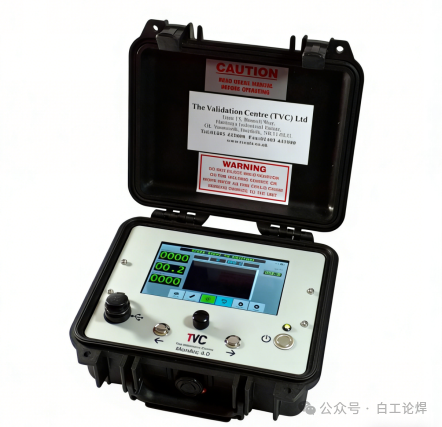

7. 焊接参数自动记录仪

这不是一个单一的仪表，而是一个数据采集和记录系统。它可以实时采集焊接过程中的电流、电压、送丝速度、焊接速度、气体流量、计算热输入等参数，并自动记录、存储、生成报表。

工作原理：集成有电流钳、电压采集点、气体流量计和参数计算器等，实时采集参数信号。数据采集模块将信号数字化后，主机软件以曲线或数值形式显示，并按设定条件自动记录（如起弧开始，收弧结束）。所有数据存储在数据库或本地文件中，可随时查询、导出、打印。

实际应用案例：压力容器制造：每条焊缝的参数自动记录，存入质量档案，随产品交付客户。海工建造：关键结构焊接时，便携式记录仪临时架设，采集数据用于工艺评定。

应用限制：一套设备要几万元，中小企业觉得“没必要”。传统方式“焊工看表、质检员抄表”延续多年，改变需要过程。国内对“过程记录”的要求不如欧美严格，很多项目不强制。

四、几何尺寸测量工具

焊缝的外观尺寸，包括余高、宽度、错边量、坡口角度等，直接反映焊接质量。

8. 焊缝检验尺（焊规）

这是焊工和质检员最常用的专业工具。一把尺子上集合了多种功能，可以测量焊缝余高、焊缝宽度、错边量、坡口角度、咬边深度等。

常见功能：

• 余高尺：测量焊缝高出母材的高度

• 宽度尺：测量焊缝宽度

• 错边尺：测量对接板材的错边量

• 角度尺：测量坡口角度

• 咬边深度尺：测量咬边的深度




工作原理：机械卡尺结构，配合刻度读数。

优点：功能集成，便携，专门为焊缝设计。

缺点：需要一定操作熟练度，精度受使用手法影响。

适用场景：焊缝外观检验、工艺评定、焊工自检。

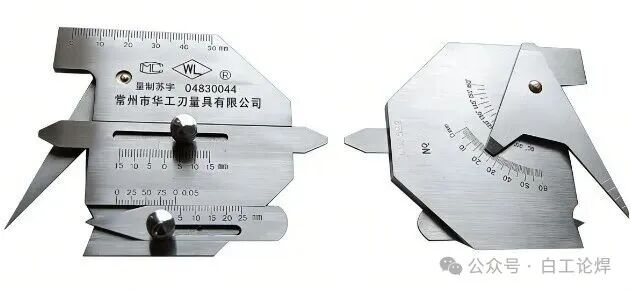

a. 焊缝检验尺

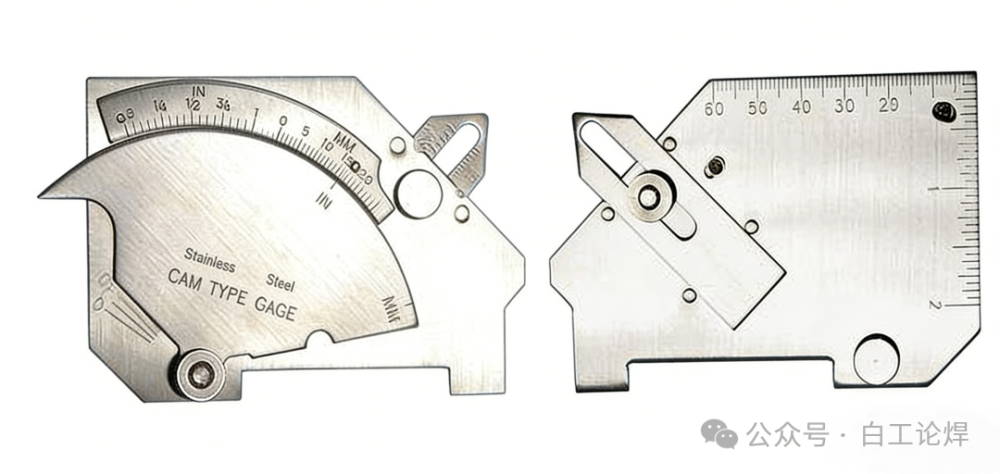

b. 焊缝检验尺(Cam Type Gauge)

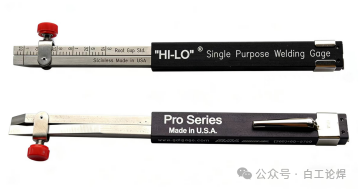

c. 高低差焊接检规(HI-LO Weld Gouge)

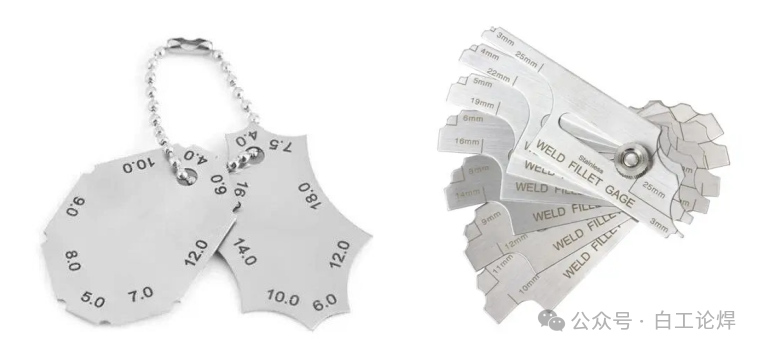

d. 角焊缝检验尺

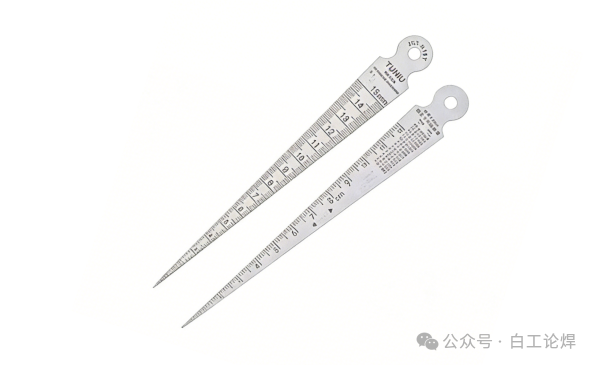

9. 锥度间隙尺

专门用来测量坡口角度和锥度的工具，比焊缝检验尺的角度测量更专业。

工作原理：锥形叶片插入坡口，读取对应刻度。

优点：测量坡口角度快速直观。

缺点：功能单一。

适用场景：坡口加工检验、焊前准备检查。

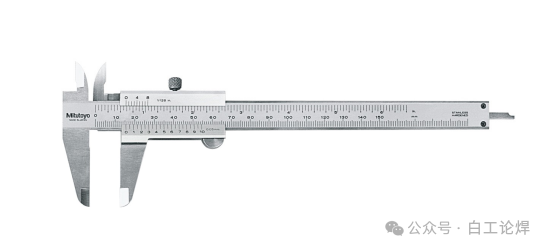

10. 卡尺（游标卡尺/数显卡尺）

测量焊丝直径、板材厚度、坡口尺寸、焊缝宽度等，精度比直尺高一个数量级。

工作原理：游标或电子读数。

优点：精度高（0.01mm），功能多样。

缺点：量程有限（通常150-300mm），成本相对较高。

适用场景：焊丝直径确认、板材厚度测量、精密尺寸检验。

五、气体与温度测量工具

保护气体和温度，直接影响焊缝的冶金质量和热影响区性能。

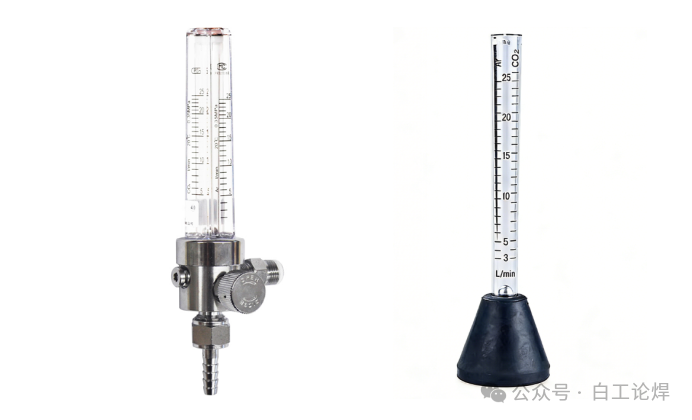

11. 浮子流量计

这是最常用的气体流量计，一个玻璃管里有个小浮子，气流越大，浮子升得越高，刻度上直接读数。

工作原理：浮子在锥形管中的高度与流量成正比。

优点：简单、直观、成本低，不需要电源。

缺点：精度一般，玻璃管易碎，浮子易被杂质卡住。

适用场景：绝大多数焊接现场，氩弧焊、气保焊都适用。

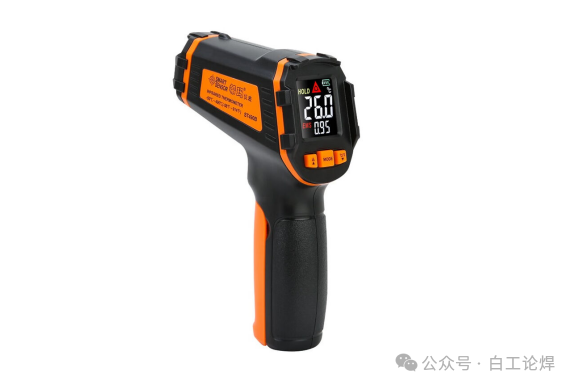

12. 红外测温枪

非接触测量温度，用于测量母材预热温度、层间温度、焊后冷却温度。

工作原理：检测物体表面辐射的红外能量，换算成温度。

优点：非接触，响应快，安全。

缺点：受表面发射率影响，不同材质需调整设置；只能测表面温度。

适用场景：预热温度检查、层间温度控制、热处理温度监测。

关键点：测光亮金属表面时，读数可能偏低，需要用接触式热电偶校准辅助。

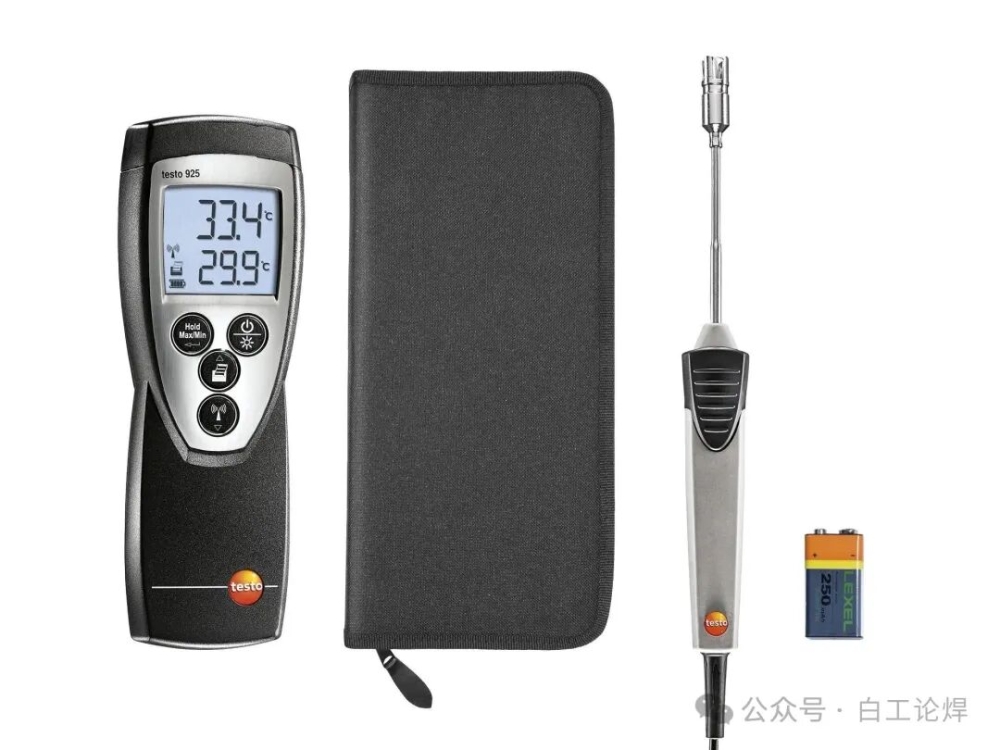

13. 接触式测温仪（热电偶测温仪）

如果你觉得红外测温枪“不太准”，尤其是测光亮金属表面时，那就需要用接触式测温仪。

工作原理：热电偶探头（K型、J型等）接触被测物体，直接测量温度，通过导线传输到仪表显示。

优点：精度高（±0.5℃左右），不受表面发射率影响，可测内部温度（钻孔埋入）。

缺点：需要接触，响应比红外慢，探头易损坏。

适用场景：工艺评定时的精确预热温度测量、层间温度验证、热处理过程监控、对温度精度要求高的场合。

常见配置：手持式数显温度计 + K型热电偶探头（针式、贴片式、磁吸式等）。

与红外测温枪的关系：红外适合快速巡检，接触式适合精确验证。两者不是替代关系，是互补关系。

14. 便携式测氧仪

测氧仪专门测保护气体中的氧气含量。

工作原理：电化学或氧化锆传感器，检测氧气浓度。

测量范围：微量氧分析仪测 ppm 级（0-1000 ppm），用于保护气体纯度检测；环境氧报警仪测 0-25%，用于有限空间安全监测。

适用场景：钛合金/不锈钢/镍基合金焊接、工艺评定、气孔原因排查、有限空间安全监测。

六、材料与焊缝性能检测工具

这类仪器不测焊接过程中的参数，而是测焊前材料或焊后结果，同样至关重要。

15. 光谱分析仪

用于化学成分检测。焊前要确认母材和焊丝牌号是否相符，焊后要分析缺陷成分，这就用到光谱分析仪。

工作原理：激发样品产生特征光谱，通过分析谱线确定元素种类和含量。

常见类型：

• 手持式XRF（X射线荧光）：便携，几秒钟出结果，能测主要合金元素（Cr、Ni、Mo、Cu等），但测不了C、N、O等轻元素。
• 直读光谱仪（OES）：精度更高，能测几乎所有元素（包括C、S、P、N），但设备大、贵、需要制样。


适用场景：来料检验、焊材确认、缺陷分析和混料排查等。

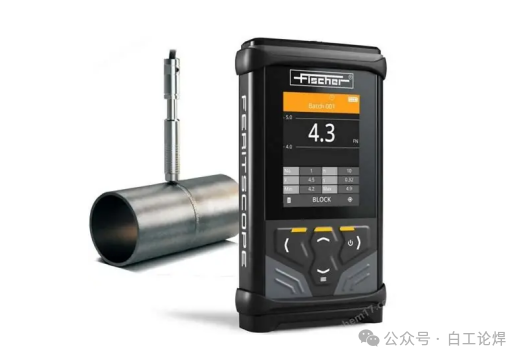

16. 铁素体检测仪

专门用于测量奥氏体不锈钢焊缝或双相不锈钢中的铁素体含量。

为什么重要：奥氏体不锈钢焊缝中，铁素体含量太低容易产生热裂纹，太高会降低耐腐蚀性和低温韧性。标准通常要求控制在3-20%之间（FN，铁素体数）。

工作原理：磁性法，铁素体具有磁性，奥氏体没有。仪器通过磁吸力或磁感应强度，推算出铁素体百分比。

外形：手持式，探头是一个小磁头，压在焊缝表面即可读数。

适用场景：不锈钢压力容器、化工管道、核电站、LNG储罐等对焊缝铁素体有明确要求的场合。

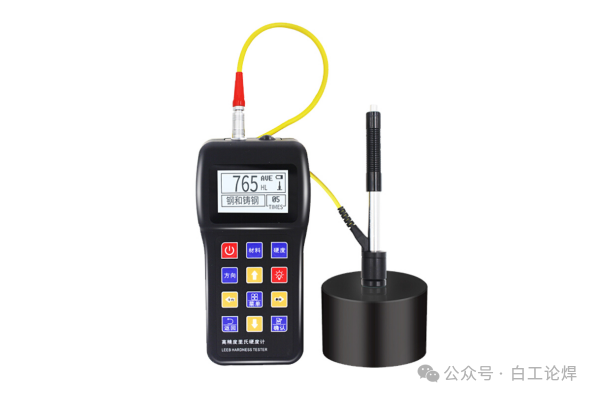

17. 里氏硬度检测仪

这是焊接现场最常用的便携式硬度检测工具。焊后母材和热影响区的硬度，直接反映材料的强度、淬硬倾向和是否产生冷裂纹。里氏硬度计是便携、现场和快速特点，通过ASTM A1058转换为常用的维氏硬度值。

工作原理：用冲击体（碳化钨小球）以固定速度撞击被测表面，测量反弹速度。硬度越高，反弹速度越快，里氏硬度值（HL）越高。

适用场景：高强钢、厚板焊接后的热影响区硬度检测；焊后热处理（PWHT）效果验证；现场材料混料快速筛查；压力容器、管道、桥梁、船舶等结构焊接。

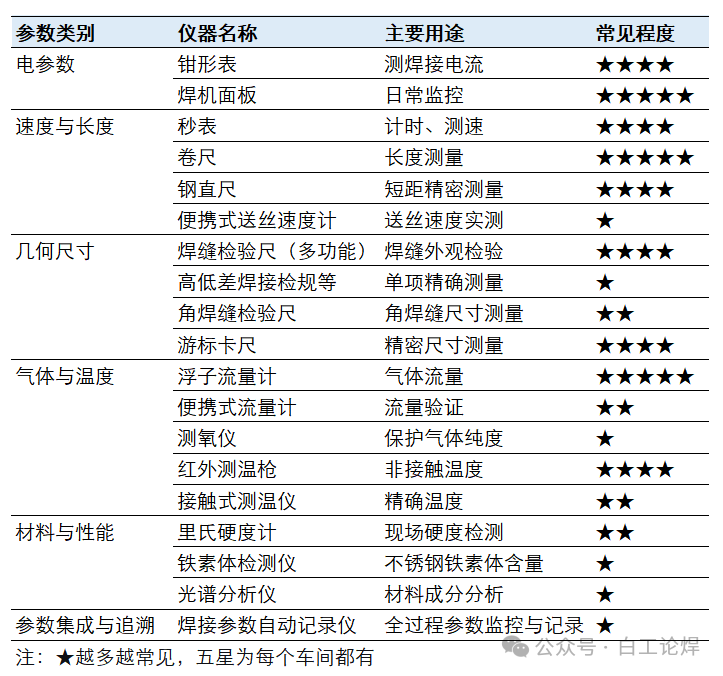

七、一张表看清全貌

八、写在最后

焊接参数测量，不是越复杂越好，而是越合适越好。

现场巡检：带着钳形表、测温枪、卷尺和秒表就够了；工艺评定：钳形表、钢直尺、间隙尺、测温枪、秒表、焊缝检验尺、便携式气体流量计等不能少。有冷裂纹风险的高强钢焊接，里氏硬度计是必备；高端制造，测氧仪、铁素体检测仪、光谱分析仪是标配。

认识这些仪器，知道它们能干什么、在什么场景下用，是精准测量的第一步。至于怎么用，钳形表怎么夹才准？焊缝检验尺怎么读数？红外测温枪测不锈钢准不准？这些问题，我们后续再逐章专门讲，敬请期待。
