焊接质量缺陷原因分析及预防、治理措施

以下是陷原因分析及预防、治理措施的相关资料，涵盖了焊缝成型差、焊缝余高不合格、错口、弯折、弧坑、气孔、夹渣、未熔合、管道焊口未焊透等近20种焊接缺陷 。以下为整体总结：

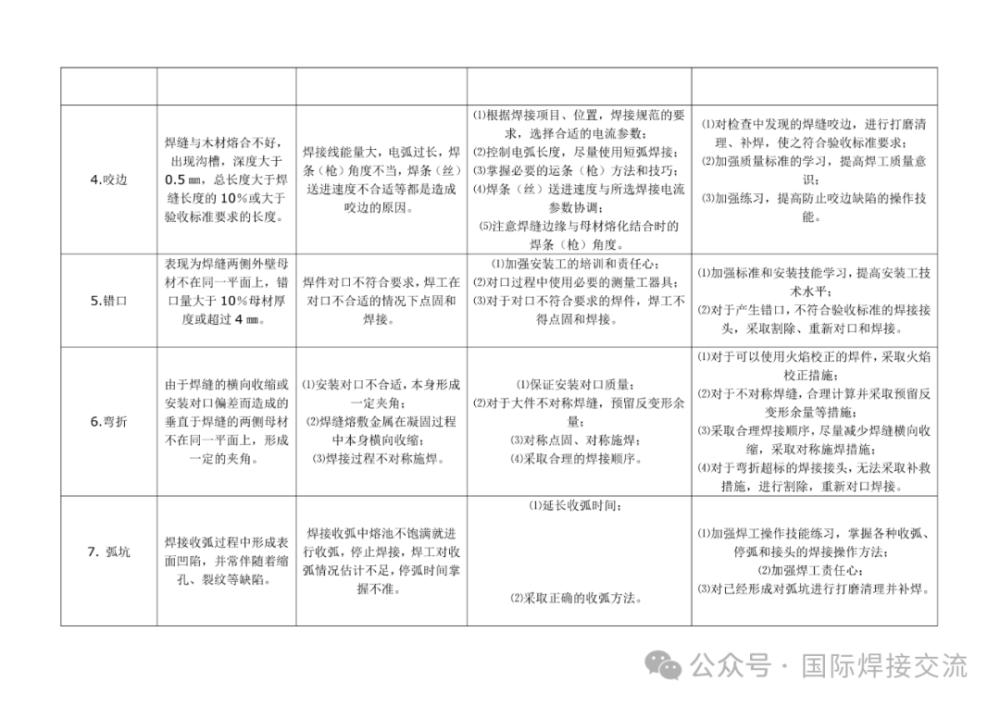

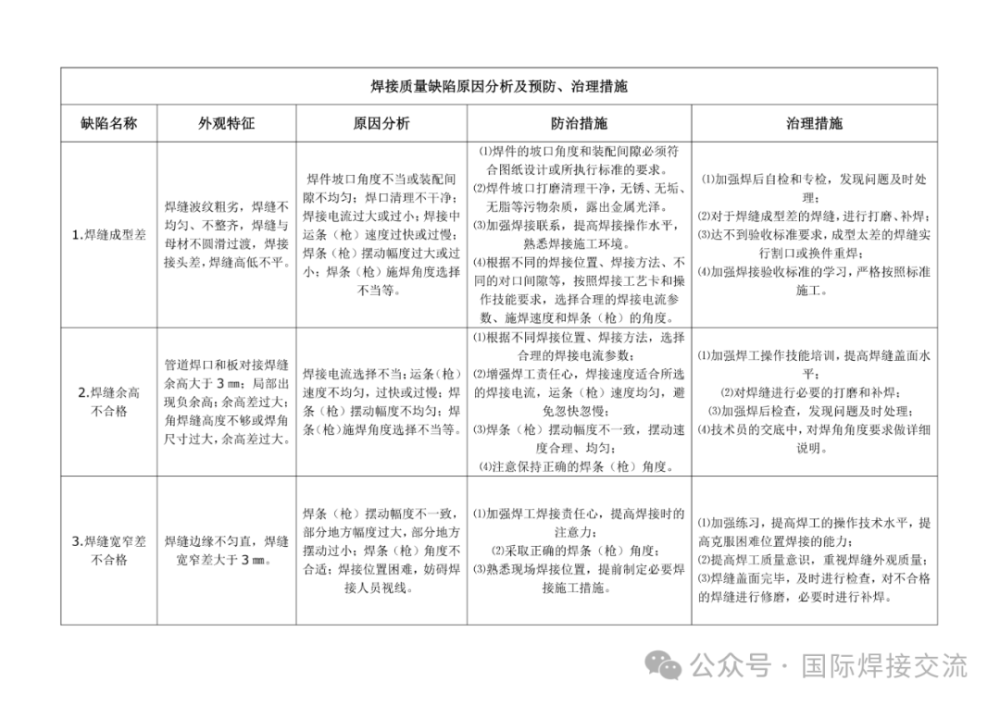

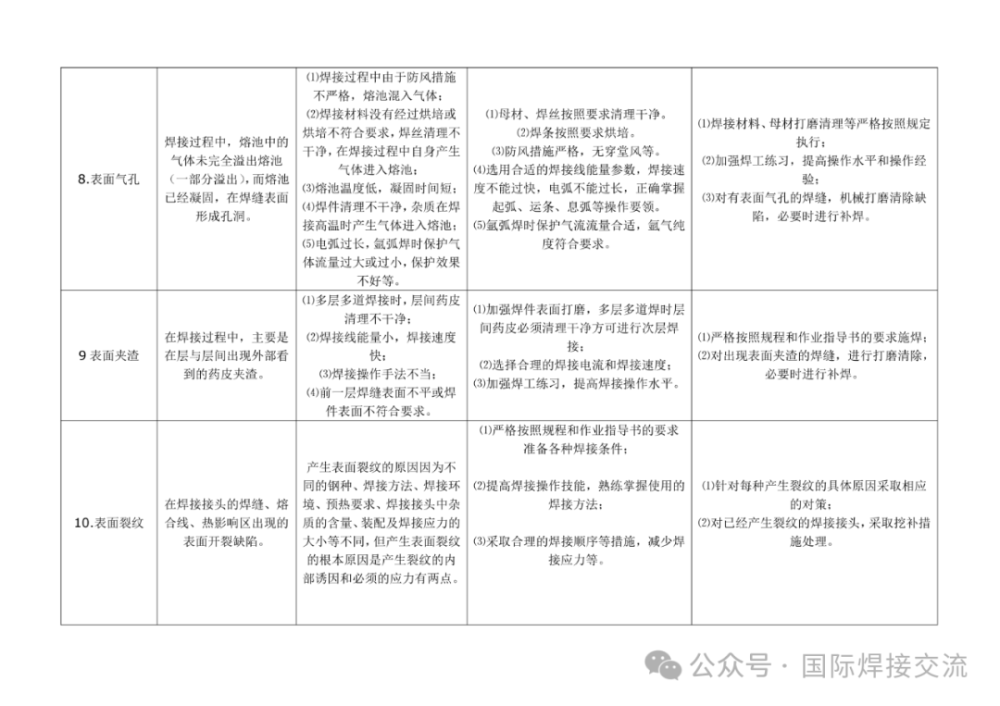

缺陷分析维度

1. 外观特征：明确每种缺陷在焊缝外观上的具体表现，如焊缝成型差表现为焊缝波纹粗劣、不整齐等；错口表现为焊缝两侧母材不在同一平面等。

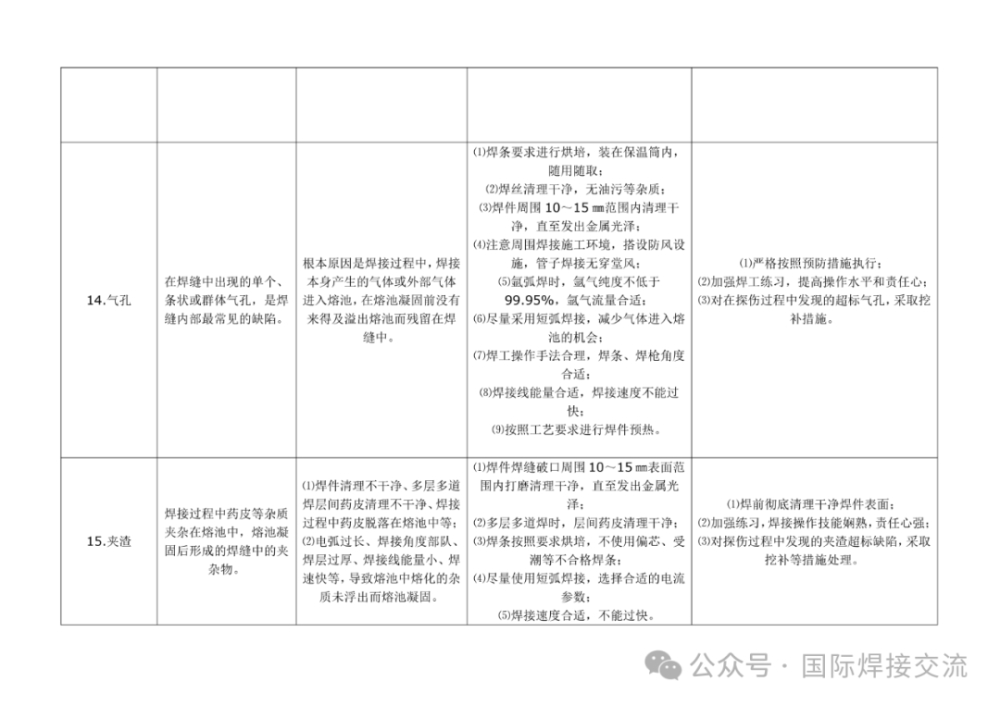

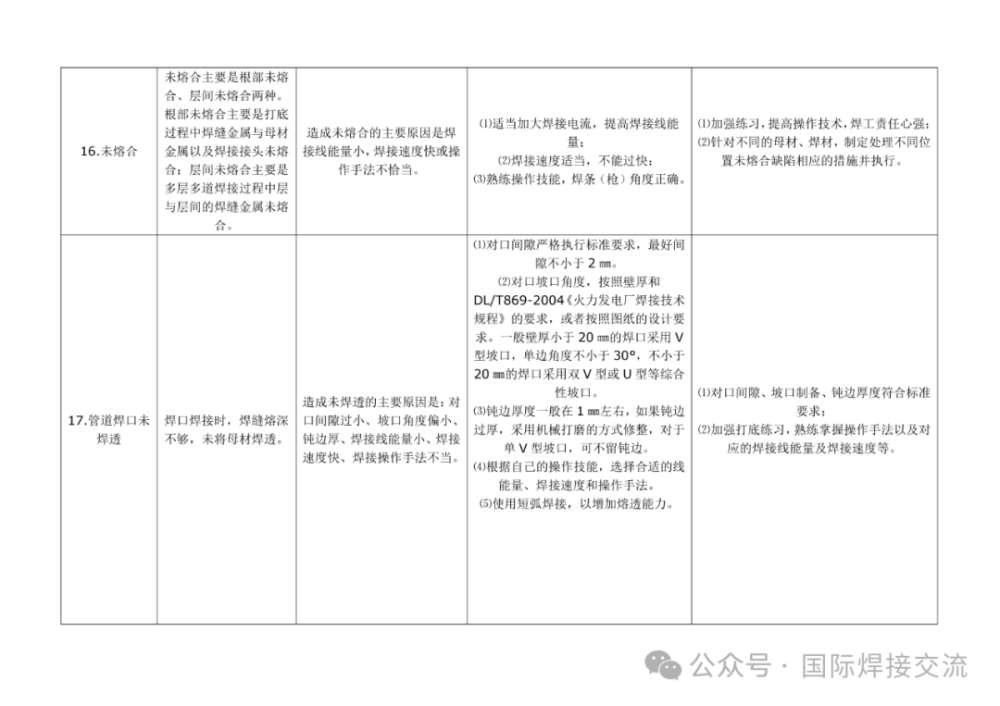

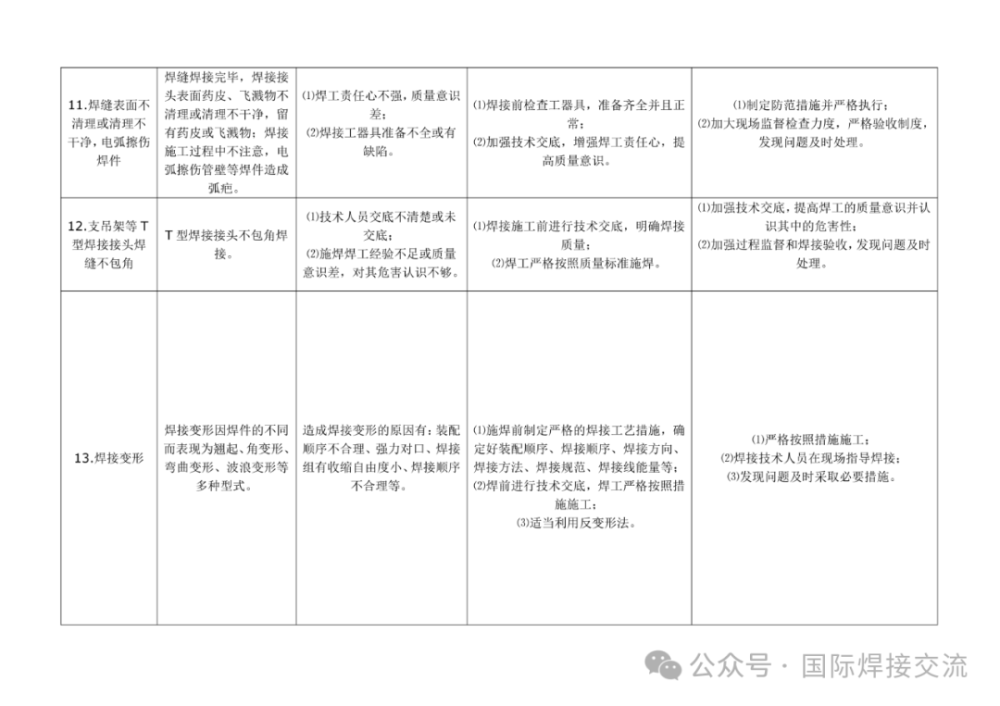

2. 原因分析 ：从焊接工艺参数（如焊接电流、电压、焊接速度等）、操作手法（焊条角度、摆动幅度等）、焊件准备（坡口加工、清理情况等）以及焊接环境等方面剖析缺陷产生根源。例如气孔产生是因焊接过程气体进入熔池且未溢出；未熔合是焊接线能量小或操作手法不当。

3. 防治措施：包括焊前准备（如焊条烘干、焊件清理）、焊接过程控制（选择合适焊接参数、规范操作手法）、环境控制（防风、保证气体纯度）等方面预防缺陷产生。像防止夹渣需清理焊件、控制焊接速度等。

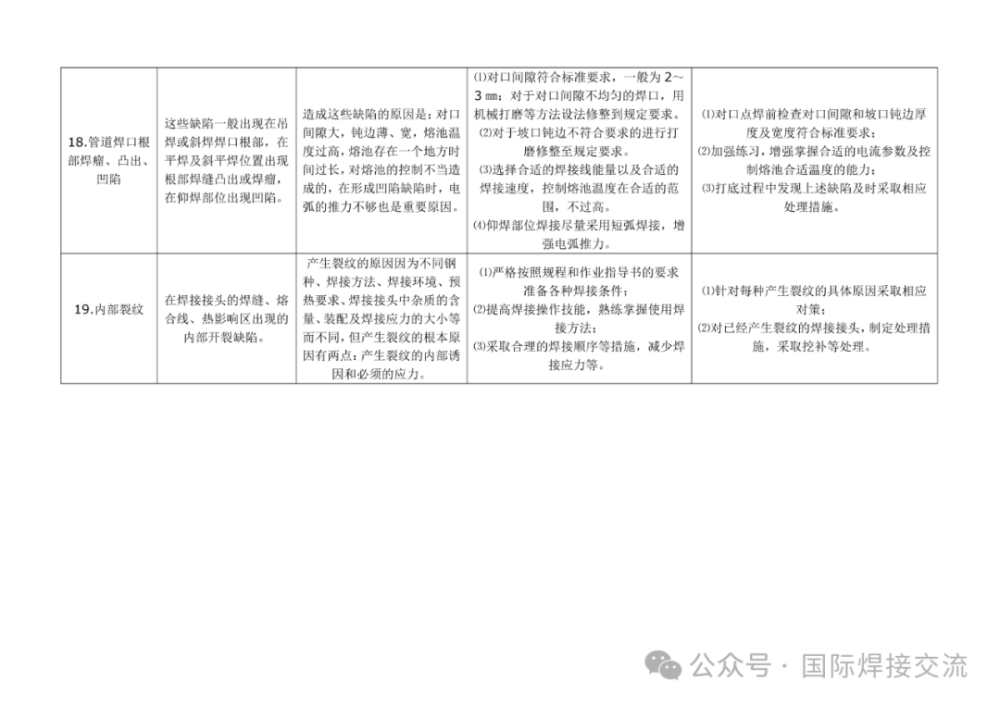

4. 治理措施：针对已出现的缺陷，采取打磨、补焊、挖补等修复手段。比如对不合格焊缝进行打磨、补焊；对超标气孔、夹渣等采取挖补处理 。

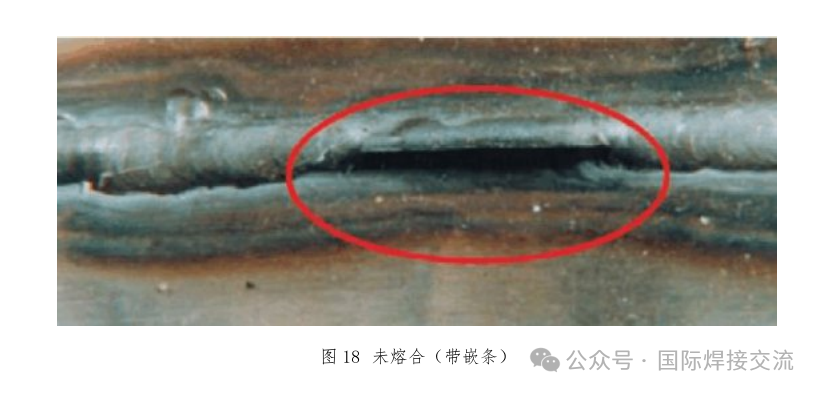

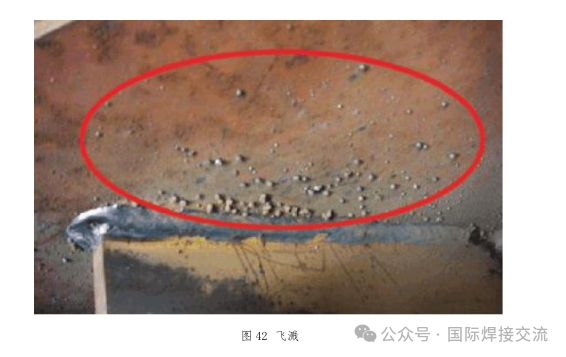

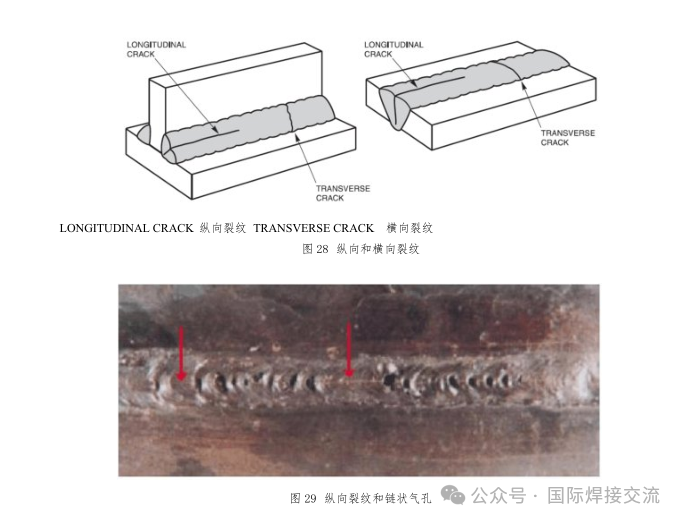

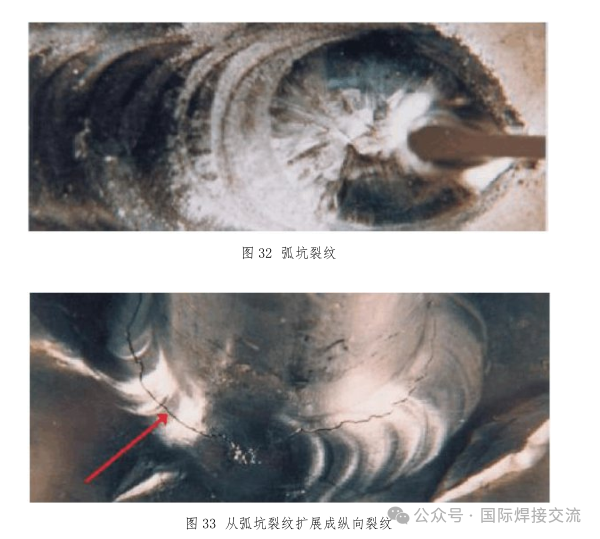

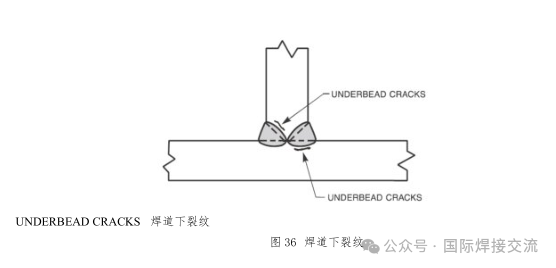

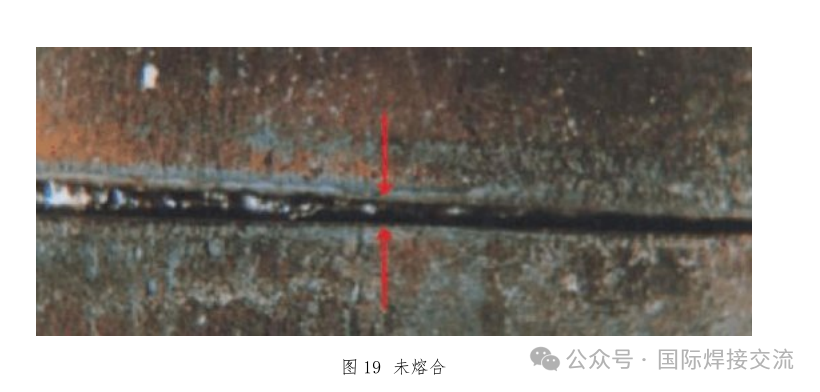

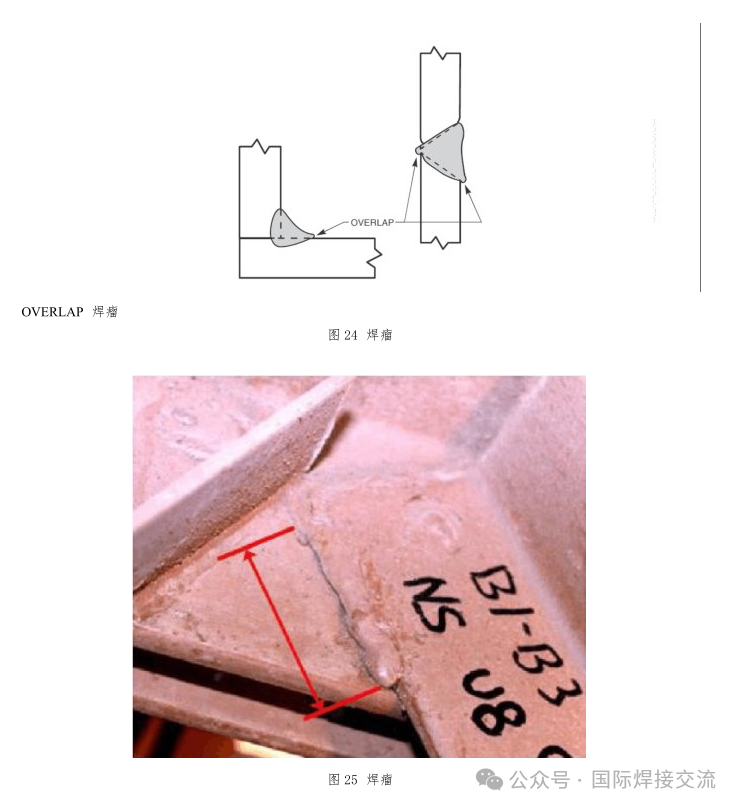

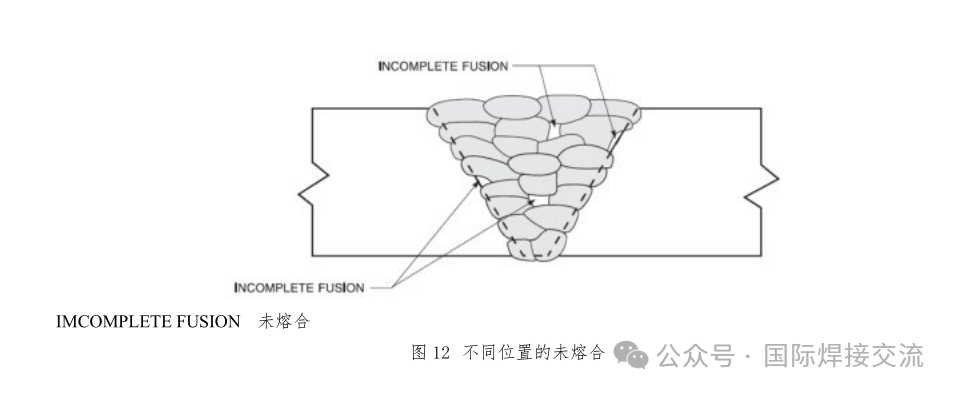

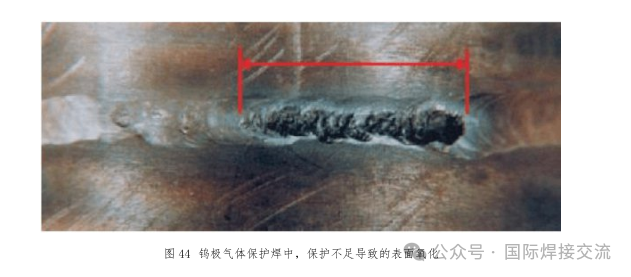

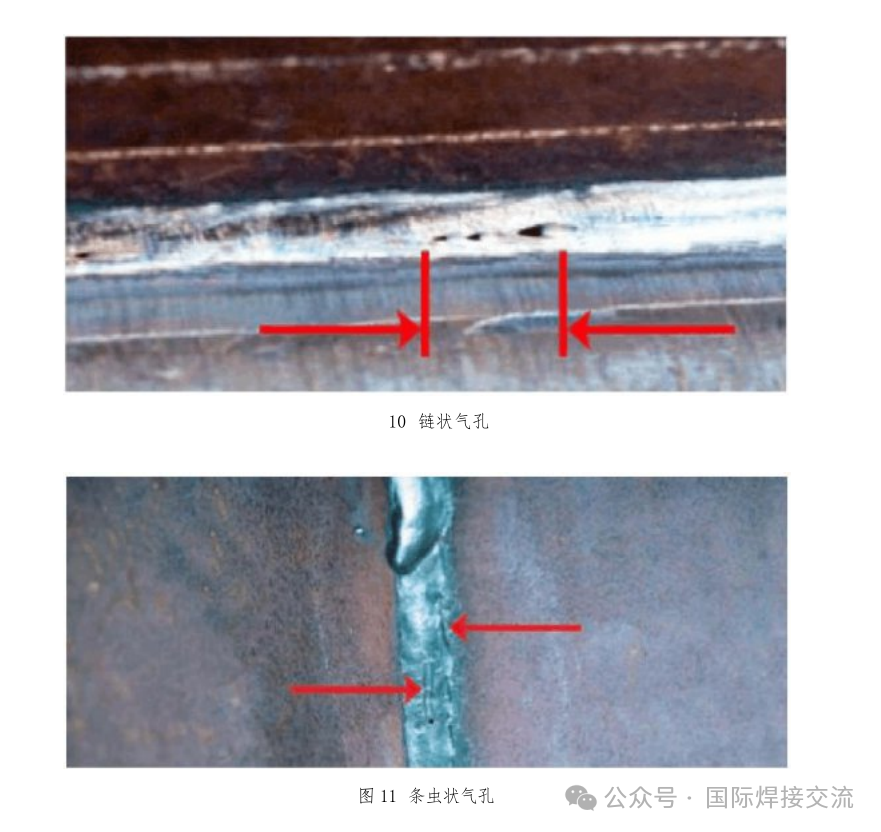

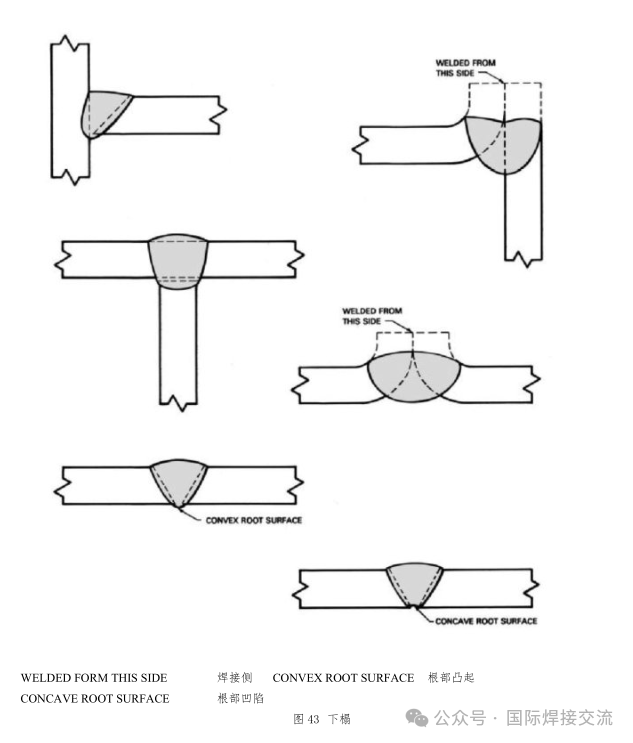

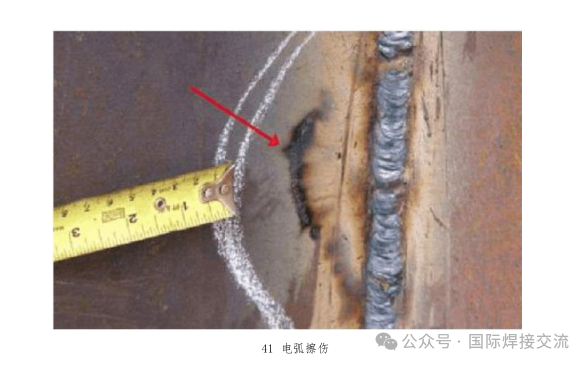

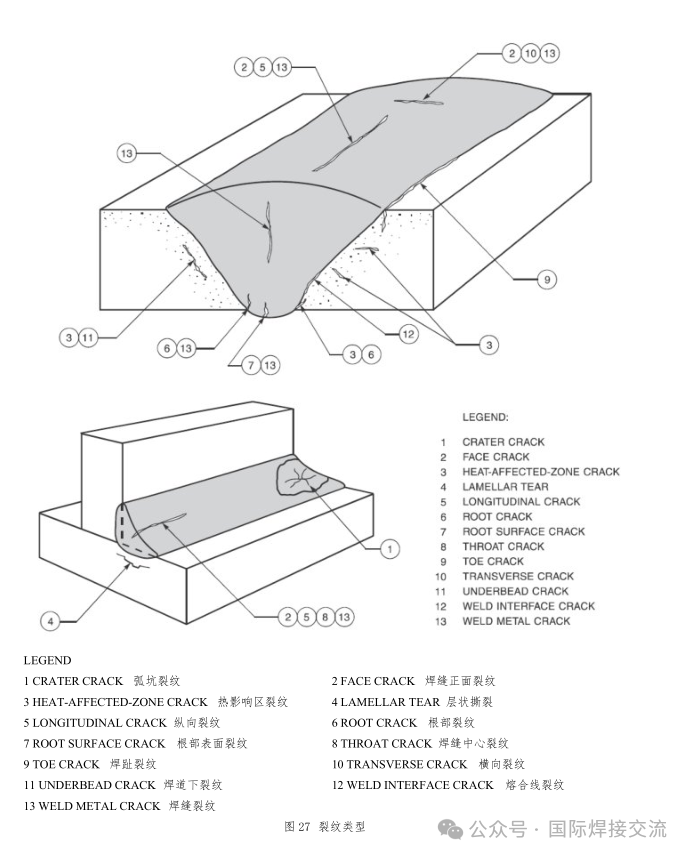

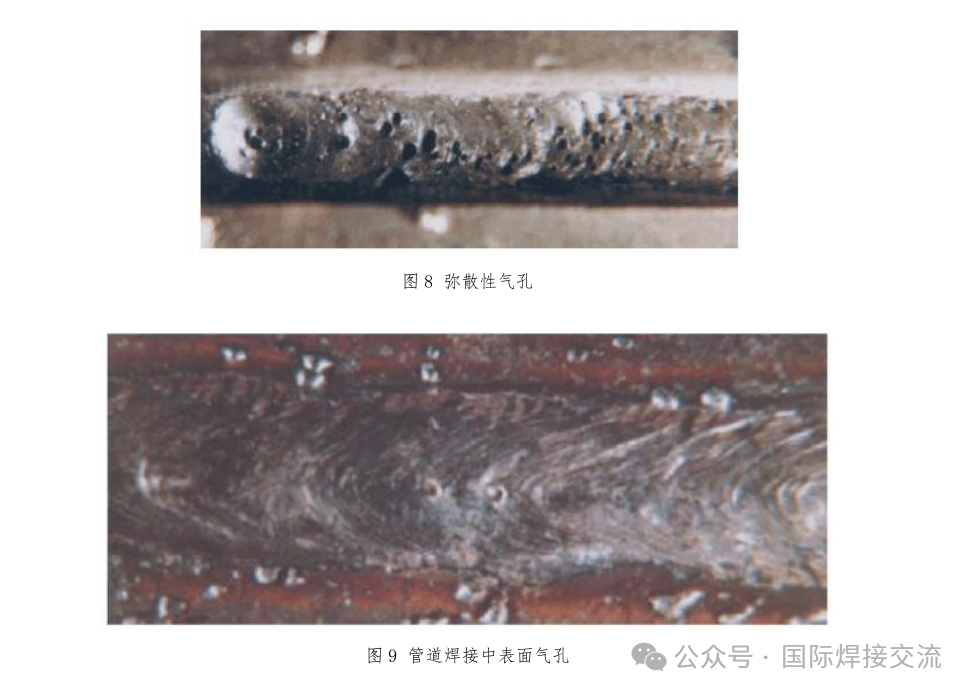

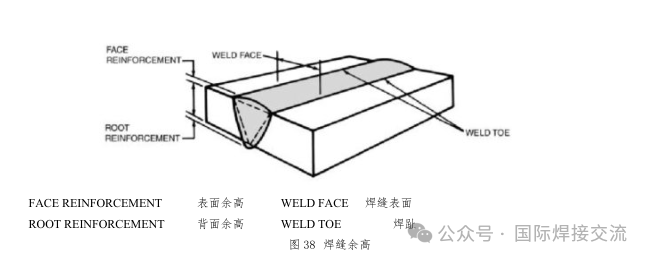

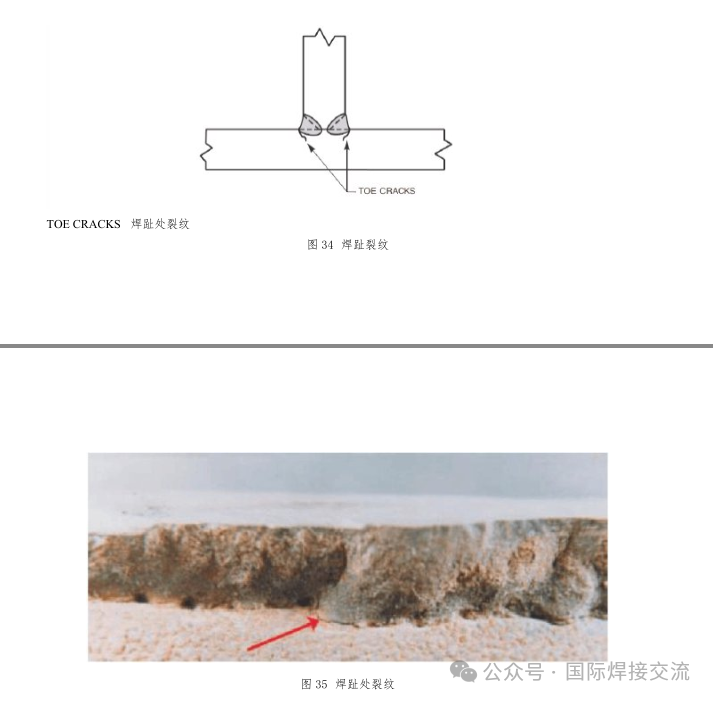

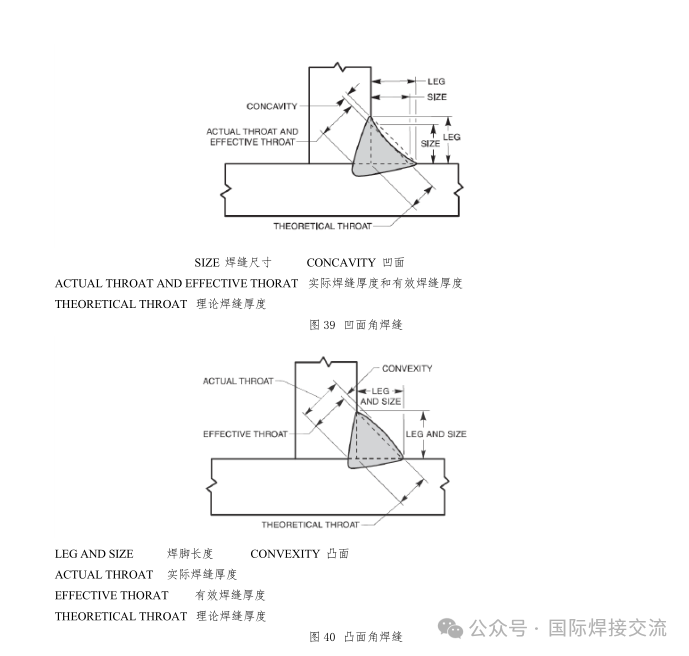

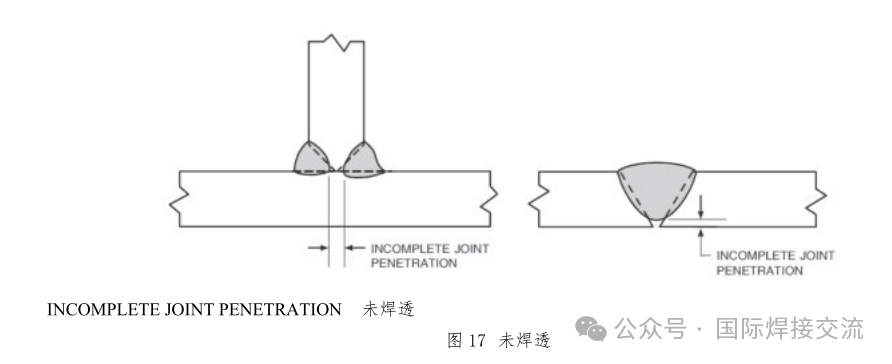

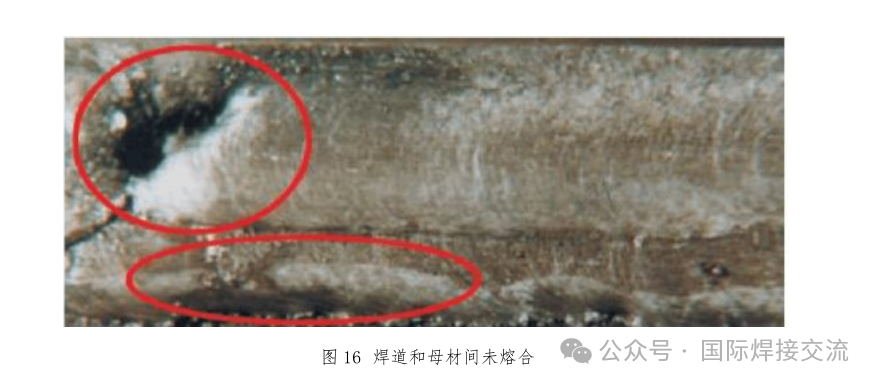

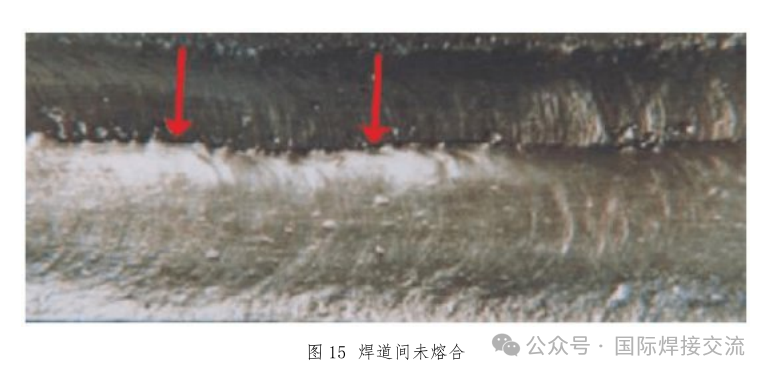

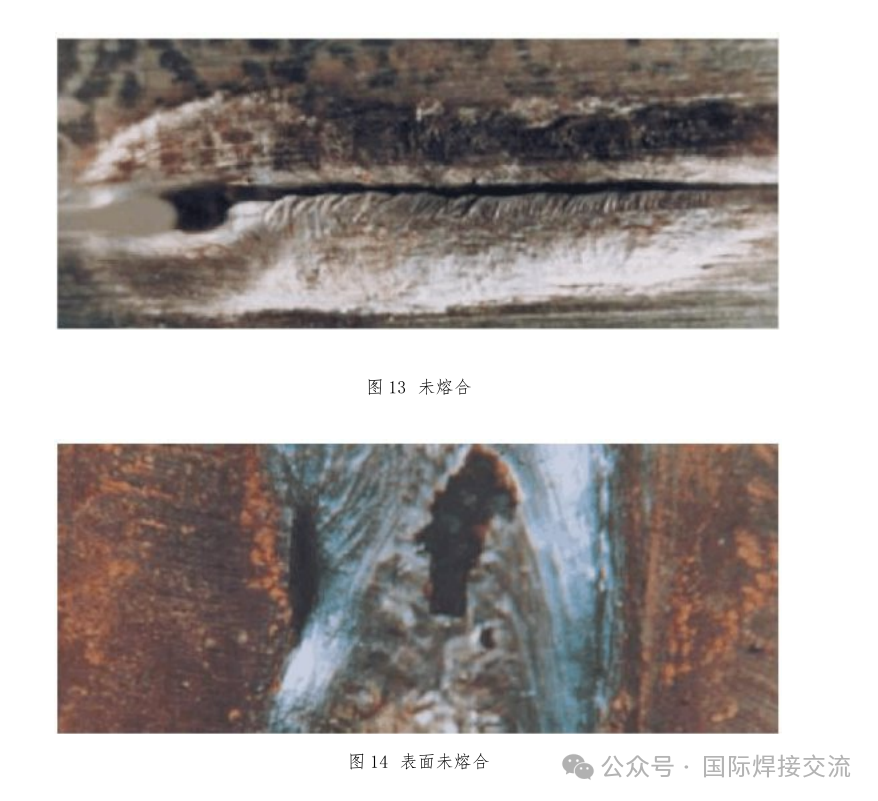

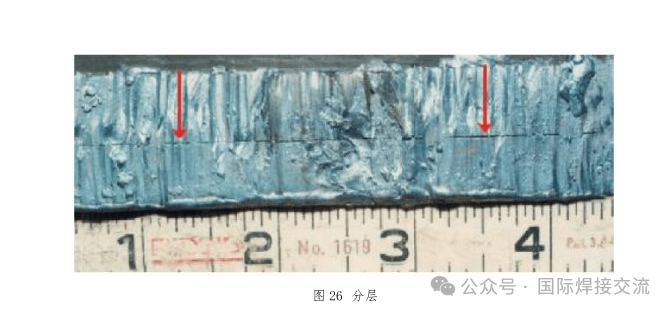

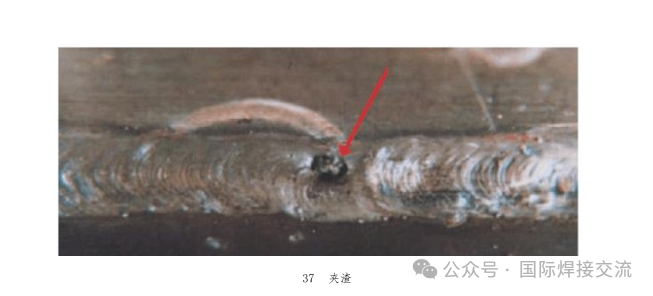

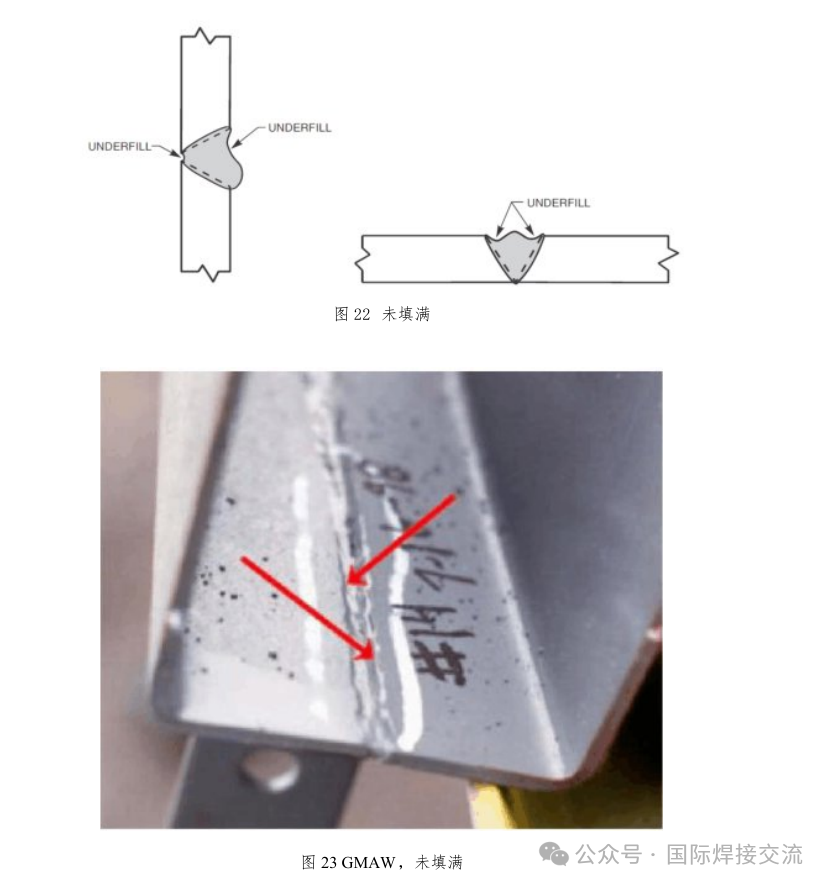

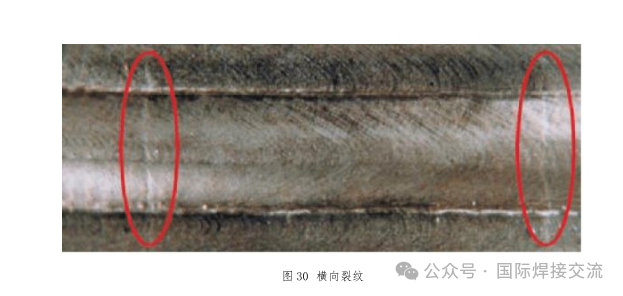

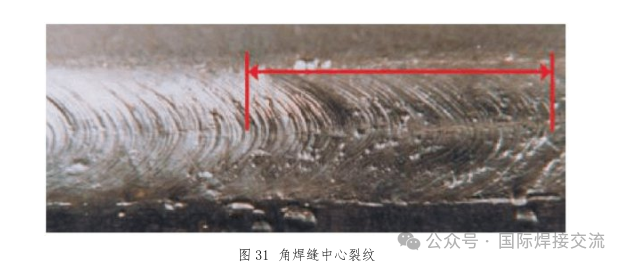

具体缺陷例图参见AWSB1.11焊缝外观目视检验指南
