气孔、夹渣、裂纹不断？问题其实出在焊前准备

在重型钢结构或高压容器的车间里，最让人揪心的声音莫过于碳弧气刨的轰鸣。那尖锐的啸叫声往往意味着一个残酷的事实：之前的焊接努力全部白费，昂贵的时间和材料正在变成烟尘。

不久前，在一座重钢厂，一位年轻的焊工师傅对着一条厚板全熔透焊缝束手无策。超声波探伤报告显示，焊缝内部密布着密集气孔和条状夹渣，质检部门直接下达了不合格判定。他感到十分委屈，因为他确信自己的电流电压参数设置精准，运条手势也非常稳健。

然而，当我走到旁边尚未开始焊接的同批次母材旁时，原因便一目了然——钢板表面覆盖着一层薄薄的轧制氧化皮，局部甚至有浮锈，坡口边缘还残留着油漆画线的印记。

这就是探伤不合格的根本原因，也是许多焊工难以跨越的技术瓶颈。

今天，我们不聊高深的运条技巧和复杂的参数搭配。因为只要肯废焊条、熬时间，任何人都能把表面的焊道干得漂亮。我们要拆解的是一个连很多老手都容易栽跟头的问题，一个决定你是“技术工人”还是“高级工匠”的判定标准：“基材的焊前清洁与准备”。

在专业工匠和工程监理眼里，一个不懂得严格控制焊接前置条件的人，他干出来的活儿就是碰运气。想在这个行当里拿高薪、接免检的高端活儿，就必须把焊前清洁上升到工程质量控制的高度来理解。

第一章：低估的成本——返工的代价远超想象

为什么正规大厂、军工项目对焊前清洁的要求近乎苛刻？因为“脏”的代价，太大了。

焊前清理不到位导致探伤不合格，你将面临一整套痛苦且昂贵的流程：

1.极高的时间成本：你需要花费数倍于正常焊接的时间，去进行漫长的碳弧气刨，把缺陷彻底挖掉。
2.恶劣的工作环境：必须忍受气刨带来的高温、高浓度粉尘和震耳欲聋的噪音。

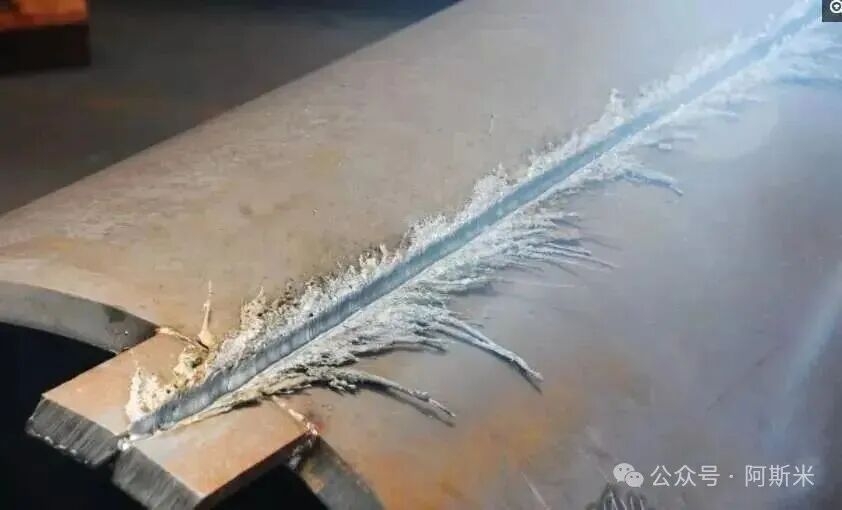

3.二次清理的繁琐：气刨后，坡口边缘会形成高碳硬化层（渗碳层），必须用角磨机重新把这层脆硬金属彻底打磨掉，露出新鲜金属，否则重焊必裂。
4.结构隐患与应力：母材经历了两次剧烈的热循环，内部残余应力大增。二次补焊时，由于拘束度增加，变形量更大，产生新裂纹的风险呈指数级上升。

一次返工，浪费的是体力，透支的是你在车间的技术信誉。在工业圈，信誉就是你的议价权。只有当你干的活不用质检员反复操心时，老板才愿意给你开出与其相匹配的高薪。

第二章：尊重科学——高温冶金的硬规矩

在认知上，我们必须明确一个核心概念：焊接不是用胶水把两块铁“粘”在一起，而是一个极端的高温冶金过程。

当电弧起弧，局部温度瞬间达到数千摄氏度，母材瞬间熔化形成熔池。在这个微观区域内，正在发生剧烈的金属原子扩散、复杂的化学反应以及随后的结晶固化。这个过程需要绝对的纯净。

任何杂质进入熔池，都会在高温下发生物理或化学反应，彻底打破冶金平衡。一滴水、一抹油、一层氧化皮，在常温下看起来不起眼，但在三千度的高温下，它们就是撕裂金属晶体结构的元凶。

第三章：对症下药——三大致命缺陷的物理机制

车间里常见的污染物主要分三类，它们导致焊缝缺陷的物理机制截然不同。认清它们，你干活时才能心里有底。

1. 有机物、油脂与水分：延迟冷裂纹的元凶

来源：机油、液压油、防锈油、作业人员的汗水，甚至空压机未排水吹出的冷凝水。

机制：油脂（碳氢化合物）和水（H₂O）在电弧高温下会迅速分解，产生大量游离的氢原子（H）。氢原子极其微小，在高温下极易溶入熔池液态金属。当焊缝快速冷却时，氢的溶解度急剧下降，来不及逸出的氢原子被强行“冻结”在金属晶格内部。

后果：氢致开裂。氢原子在金属内部缺陷处聚集，重新结合成氢分子，产生巨大的局部压力，配合焊接残余应力撕裂金属。这种裂纹具有致命的“延迟性”，刚焊完探伤可能合格，但过了24小时甚至几天后，内部应力达到临界点，焊缝会突然撕裂。

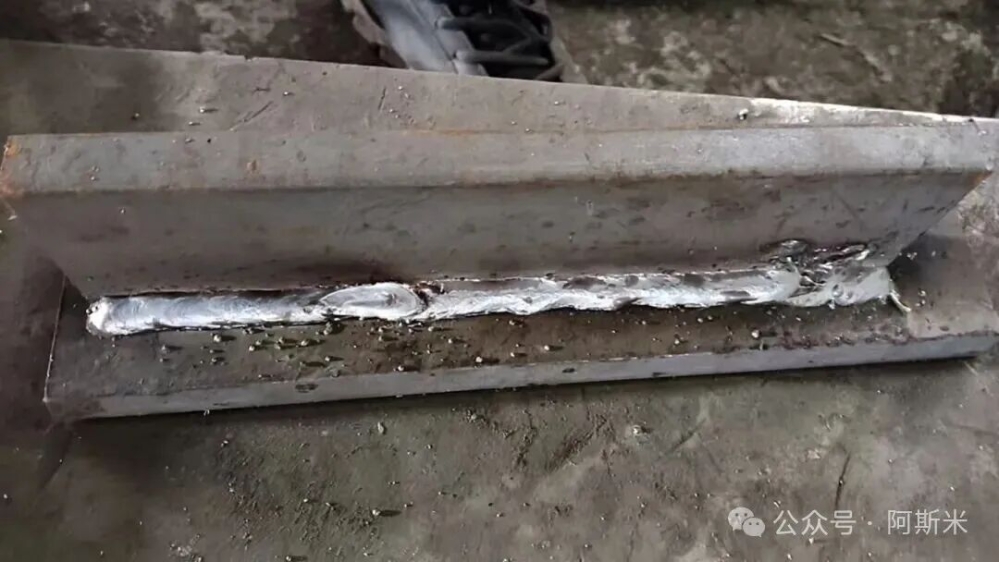

2. 氧化层与轧制氧化皮：未熔合与夹渣的物理屏障

来源：长期暴露产生的铁锈，以及钢厂出厂时表面那层蓝黑色的致密“轧制氧化皮”。

机制：氧化皮的熔点通常比母材本身还要高，且它是绝缘的。电弧打在氧化皮上，会导致电弧不稳、偏吹。同时，未完全熔化的氧化皮碎片会被金属液流卷入熔池深处，形成夹渣。

后果：形成严重未熔合。更致命的是，氧化皮在母材和焊材之间形成了一道物理屏障，阻碍了原子间的结合，导致铁水根本没有和母材真正咬合。这种缺陷在受拉力时极易直接断裂。

3. 涂层与富锌底漆：密集气孔与毒烟的制造者

来源：车间防腐底漆、打标画线用的油漆、镀锌板涂层。

机制：许多涂层含有低沸点的金属元素（如锌）。锌的沸点（约907℃）远低于钢的熔点（约1500℃）。电弧刚靠近，锌就瞬间剧烈气化。沸腾的锌蒸气会强行穿透熔池向外逸出。

后果：蜂窝状气孔群。如果熔池凝固速度快于气体逸出速度，焊缝内部就会千疮百孔。同时，长期吸入锌烟，焊工极易患上“金属烟热”职业病。

第四章：建立纪律——标准化的清洁工序（SOP）

不要凭感觉判断“干不干净”。对于要求严苛的探伤件，必须严格执行以下四步标准化清洁工序。

第一步：表面粗清

使用气枪吹扫表面粉尘，使用铲刀去除明显的泥垢和飞溅物。 (注意：使用气枪前，必须对空压机储气罐进行排水，确保吹出的是纯净干气，避免二次污染。)

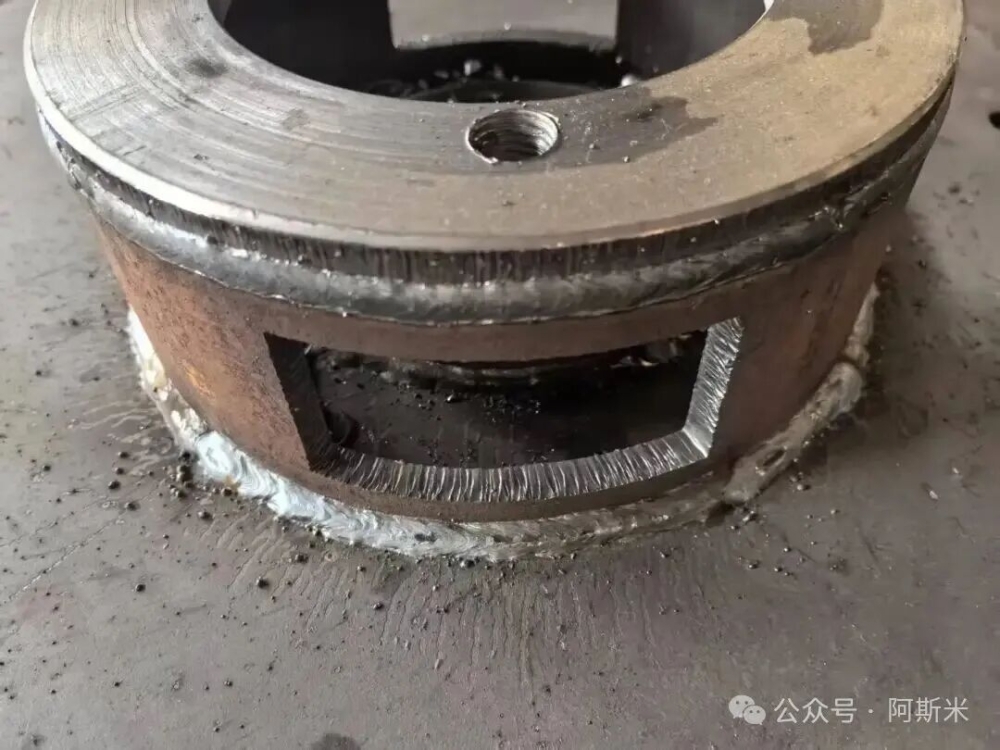

第二步：机械打磨（关键：必须见金属光泽）

使用角磨机配合百叶轮或重型钢丝刷。打磨范围必须覆盖坡口表面及其两侧，向外延伸至少20-30毫米。必须彻底剥离发黑的氧化皮或涂层，直到露出带有金属反光的本色。 (禁忌：处理不锈钢或铝合金时，严禁使用打磨过碳钢的砂轮片或钢丝刷。碳钢微粒一旦嵌入，后期必生锈。不锈钢必须使用专属工具。)

第三步：溶剂脱脂擦拭

针对射线探伤（RT）或超声波探伤（UT）等级要求极高的工件，打磨后需使用丙酮、无水乙醇等挥发性清洗剂，浸湿无绒棉布擦拭坡口区域。 (禁忌：必须单向擦拭！不要来回画圈摩擦，那只会将油污均匀涂抹。每擦一次必须换干净的布面，直到布面无污渍残留。)

第四步：干燥与复检

溶剂挥发极快，但在起弧前，必须确保表面彻底干燥，不能有一丝湿气（氢的来源）。最后，推荐使用强光手电侧向照射坡口，检查是否还有微小的杂质反光。

同样是焊工，有人天天在气刨返工中挣扎；有人焊完直接免检上船。

本质的区别不在于手抖不抖，而在于脑子里有没有一套不可逾越的工业标准。优秀的技工，工作模式是“预判并排除所有潜在问题”，而不是“遇到问题再想办法补救”。

当你接到工件时，请先观察材质状态，预判前置工序留下了什么缺陷隐患。要把你手上的技术，建立在严谨的工艺纪律之上。

请记住：焊前清洁绝不是打杂，它是焊接工程中第一道、也是最重要的一道质量控制。
