GB/T713.2附录C“不太够用”：抗HIC钢

GB/T713.2-2023的“7.5抗氢致开裂试验”规定，根据需方要求，可规定抗氢致开裂（HIC, Hydrogen Induced Cracking）用途的非合金钢和合金钢的附加技术要求，具体要求应符合附录C的规定，合同中注明合格等级。

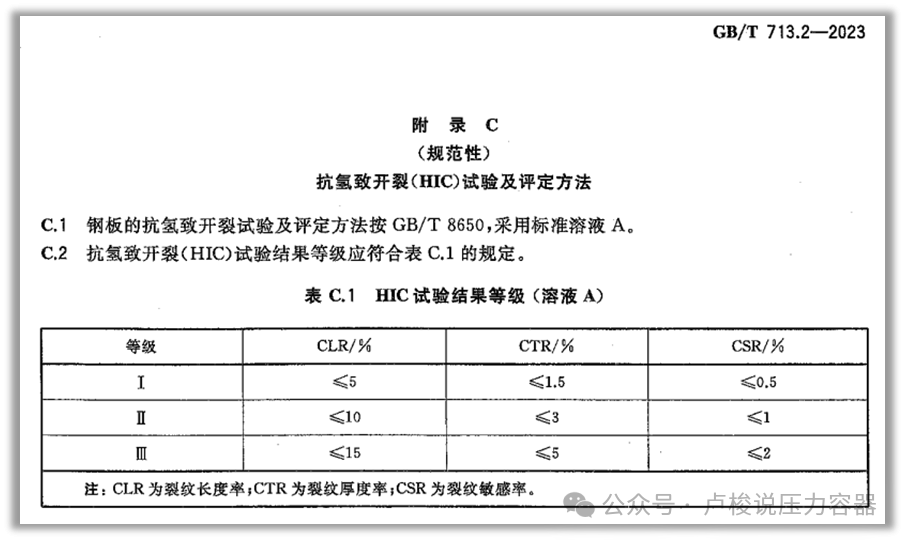

GB/T713.2附录C规定，抗HIC钢应按GB/T8650（溶液A）进行HIC试验。

目前，常见的抗HIC钢板材有Q345R（HIC）、Q245R（HIC）等。

不过，如果你选用抗HIC钢，不能只是简单地写材料牌号了事——如 Q345R（HIC）GB/T713.2，还需在设计文件中提出附加技术要求。

具体的技术要求可以参考SH/T 3193、HG/T20581等，有些单位还会编制专门的“抗HIC钢技术条件”。

——SH/T 3193、HG/T20581规定——

据 SH/T 3193-2017《石油化工湿硫化氢环境设备设计导则》的5.2。

I类湿硫化氢腐蚀环境按标准表5.1.1中的类别I选材，可选普通碳钢和碳锰钢，但有S、P含量，碳当量，力学性能，供货状态、材料超声检测，硬度试验等附加要求，详见标准5.3.1条。

II类湿硫化氢腐蚀环境按表5.1.1中的类别II选材，可选抗HIC钢和复合板，有以下附加要求：

冶炼方法、化学成分（Ti, B, Nb+V, S, P）、碳当量、供货状态、材料超声检测、晶粒度、非金属夹杂物评定、厚度方向性能试验（试验标准应为GB/T5313，SH/T 3193写错了）、冲击试验、按GB/T4157进行SSC试验、按GB/T8650进行HIC试验（采用溶液A，I级合格）。

对于II类湿硫化氢腐蚀环境用HIC钢，HG/T20581-2020的6.8.3只规定HIC试验结果不低于GB/T713-2014（已过期）的I级。

同现行的GB/T713.2-2023一样，GB/T713-2014（已过期）的附录A也只规定按GB/T8650进行HIC试验，采用溶液A。

——讨论——

用于II类湿硫化氢腐蚀环境的抗HIC钢，SH/T3193要求进行SSC试验（按GB/T4157）和HIC试验（按GB/T8650），而HG/T20581只要求HIC试验。

并且，还要注意GB/T713.2附录C只提了HIC试验要求，而没有SSC试验。

有些资料中会对进行HIC和SSC两项试验的材料加注“（R-HIC）”，如Q345R（R-HIC），以区别于只进行HIC试验的材料，如Q345（HIC），但这种写法好像并非“法定”，所以谨慎起见，抗HIC钢不能只写牌号XXX（R-HIC）或XXX（HIC），还必须提出附加技术要求，要不然后面全是扯皮。

另外，有些资料会将“抗HIC钢”称之为“抗氢钢”，我觉得不妥，因为这容易跟15CrMoR、14Cr1MoR等中温抗氢钢混淆。
