2026版TEMA已补充，GB/T151暂无：釜式换热器堰板厚度计算

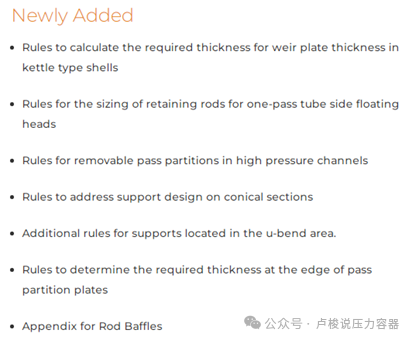

近日，TEMA在其官网发布了2026版的新增内容，具体包括：

其中第1条是：新增了釜式换热器堰板厚度的确定规则。

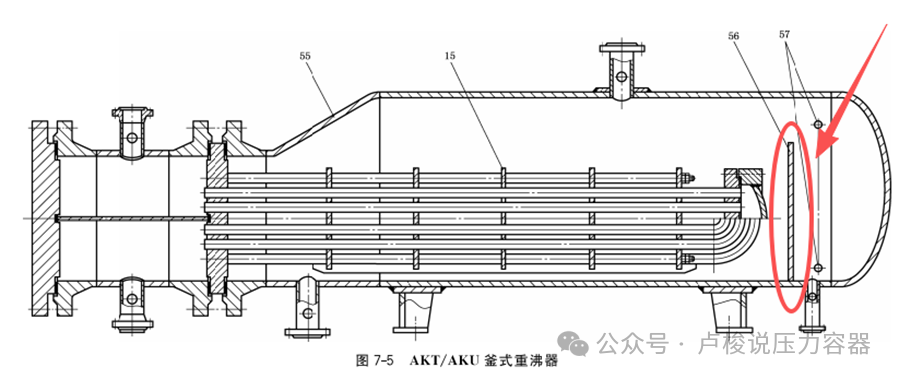

“堰板”在GB/T151-2026中就在两处出现过，一处是下面的这张图（见于7.1节），另一处是9.6.6 c）堰板的上端面应水平，其倾斜不应大于3mm。

GB/T151对于釜式换热器的“堰板”着墨不多，查了一下资料，是这么说的：

有时为保证液体浸没管束，并使出口的液体能与蒸汽较好分离，可以在管束的末端设溢流堰，堰高可取为管束直径加65mm，有文献提到堰板至少要高出管束25mm或堰板一般高于管束50~150mm，除非工艺上有特殊要求，堰上不得开放净孔。

这块堰板要不要，工艺定。那厚度，就是设备定了。

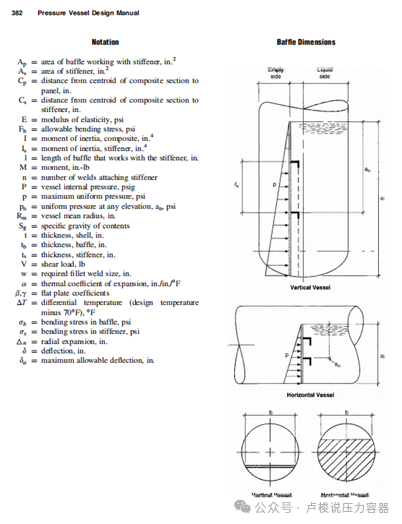

“堰板”厚度的计算，目前还不知道新TEMA具体怎么规定的，但估摸着和卧式容器内部分液隔板差不多，这个可以看Dennis.R.Moss的Pressure Vessel Design Manual（第四版）P381的Procedure 5-12: Design of Baffles，见下面的截图。

另有文献对该计算方法进行了讨论，如：

刘汉宝. 压力容器内部挡板的计算[J]. 石油化工设备技术, 2021, 42(2).

许蕾. 大直径卧式容器分液隔板的应力与变形分析[J]. 石油化工设备技术, 2021, 42(6).
