12Cr1MoV 焊口为什么爱裂

焊口探伤全过，运行一年却漏水？12Cr1MoV 的延迟裂纹，藏在三个环节里：

焊口探伤全过，水压试验也没问题，机组运行一两年，焊缝却开始渗漏、甚至爆管——干电厂检修的老师傅，对这种事后爆雷都不陌生。

这种裂纹不是焊完就有，而是焊完几小时、甚至几天后才慢慢憋出来的。它有个专门的名字：延迟裂纹，也就是冷裂纹。

很多人想不通：探伤都过了，怎么还会裂？

答案就藏在焊接的三个环节里。这篇文章不背书本，全用工地上的大白话，把 12Cr1MoV 为什么爱裂、怎么才能不裂，一次讲透。

普通碳钢好比粗布，冷点热点无所谓；12Cr1MoV 就好比钢化玻璃——看着外表完好，内里已经变脆、藏下暗裂。

01 它为什么会裂：三个条件凑齐，裂纹必来

冷裂纹不是单一原因造成的。把它拆开看，一共三个要素，缺一个都裂不起来，凑齐了谁也拦不住。

① 裂纹的通道：淬硬组织

12Cr1MoV 属于珠光体热强钢，靠铬、钼、钒撑起高温强度。合金元素多了，代价是淬硬倾向明显强于普通碳钢——按 IIW 碳当量公式、取成分中间值估算，Ceq 在 0.5% 上下，而普通 Q235 一般不到 0.4%。

冷却一快，奥氏体来不及分解，直接变成硬脆的马氏体、高碳贝氏体，硬度能飙到 HV350~450。这些淬硬组织晶界强度低、塑性差，天生就是裂纹的高速公路。

裂纹最爱待在哪儿？熔合线附近的粗晶热影响区——那里晶粒最粗、淬硬最狠。

② 裂纹的动力：扩散氢

焊接时，氢跟着湿气、油污、铁锈、受潮的焊材一起进到焊缝里。焊缝冷却到 200~300℃，氢在马氏体晶界、位错、微孔处聚集析出，原子氢结成分子氢，内部压力能顶到数百兆帕，把晶界撑裂。

氢的聚集要时间，所以裂纹延迟——几小时、几天后才冒出来。这也是为什么焊完马上探伤没有用，裂纹还没憋出来。

③ 裂纹的条件：拘束应力

焊接热循环造成不均匀收缩，接头里本来就拉着残余应力；强力组对、厚壁刚性结构、固定口再一限制变形，应力翻倍往上叠；马氏体相变体积膨胀，又加一道相变应力。三股力往一处使，形成三向拉应力，裂纹一触即发。

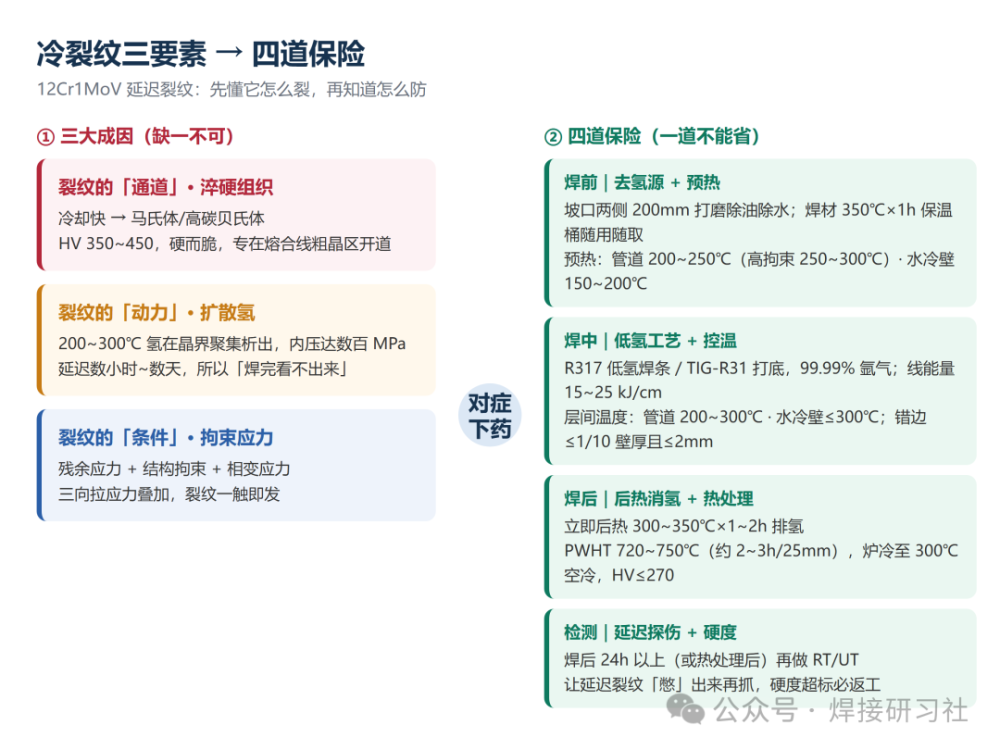

一句话记住：淬硬组织提供通道，氢提供动力，应力提供条件——三者同时满足，冷裂纹必然发生。

02 对症下药：四道保险，一道都不能省

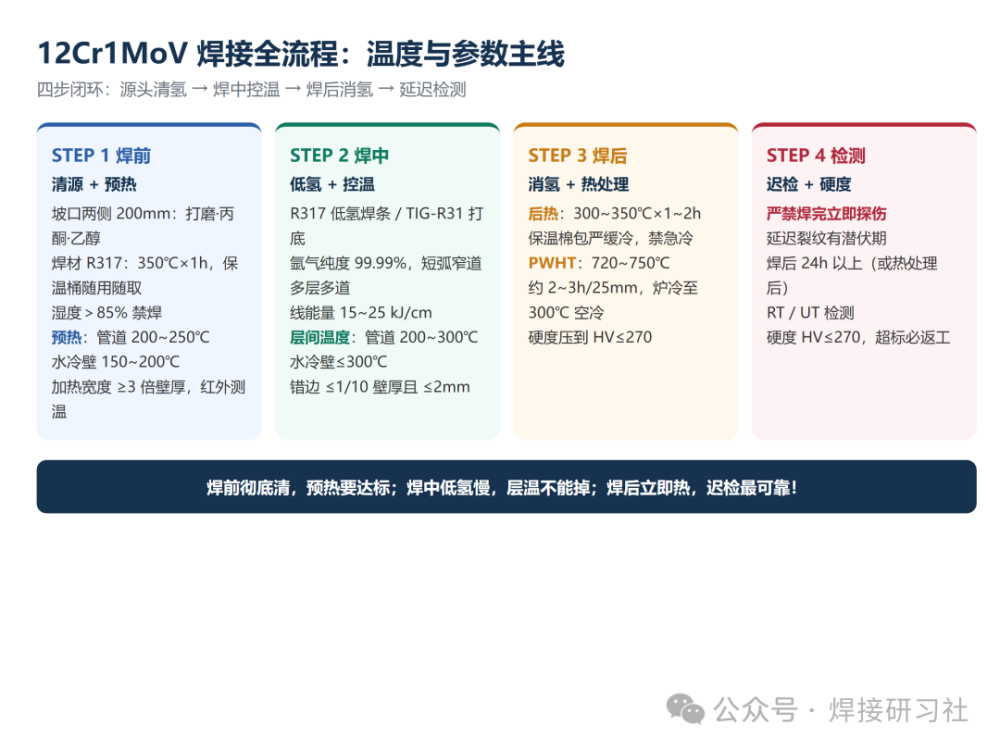

既然三个要素都摸清了，对策就清楚：把通道堵住、把氢赶走、把应力卸掉。按焊前、焊中、焊后、检测四步走。

第一道保险：焊前，严控源头（最关键）

去氢源，先干三件事：坡口两侧 200mm 范围打磨除锈、丙酮除油、无水乙醇除水；焊材用 R317（E5515-B2-V）低氢型焊条，350℃ 烘干 1 小时，放 100~150℃ 保温桶随用随取；环境湿度超 85%、雨雪大风天，直接停焊。

预热，目的是延长 800~500℃ 的冷却时间 t8/5，把马氏体憋回去。标准温度：管道及厚壁件 200~250℃，厚壁、高拘束结构取 250~300℃；薄壁水冷壁管 150~200℃。别拿手摸当测温，上红外测温仪，坡口内外均匀受热，加热宽度不小于 3 倍壁厚。

第二道保险：焊中，把温度焊死在区间里

低氢工艺：焊条电弧焊必须用低氢型碱性焊条 R317；氩弧打底用 ER55-B2-MnV（TIG-R31）焊丝，保护气用高纯度氩气（99.99%）。短弧、窄道、多层多道焊，摆幅别太大。

线能量控制在 15~25 kJ/cm——太小冷得快，太大粗晶过烧，两头都是坑。

层间温度：管道焊口不低于预热温度、最好压在 200~300℃；水冷壁不超过 300℃。焊一层歇一歇，别一口气猛堆，堆上去的温度下不来，组织就粗了。

降低拘束：严禁强力对口，错边量不大于壁厚的 1/10 且不超过 2mm；厚壁件开双 V 坡口，减少填充金属和收缩应力。

第三道保险：焊后，立即消氢 + 热处理

后热消氢：焊完立即加热到 300~350℃，保温 1~2 小时再缓冷。作用是加速氢扩散逸出，这是防延迟裂纹的紧急手段，别省。

焊后热处理 PWHT：720~750℃ 高温回火，保温时间按壁厚定（一般每 25mm 保温 2~3 小时，薄壁件按工艺卡相应缩短），炉冷到 300℃ 以下再空冷。作用是把 80%~90% 的残余应力卸掉，回火软化马氏体，把硬度压到 HV270 以下。

注意：恒温温度别贪高、时间别贪长——温度顶到上限、时间过长，硬度会掉到下限以下，接头反而软趴趴不耐用，一切以工艺卡为准。

第四道保险：检测，给裂纹留出暴露时间

冷裂纹有潜伏期，焊完马上探伤，裂纹还没憋出来，测了也白测。正确做法：焊后 24 小时以上（或热处理后）再做 RT/UT，硬度抽检 HV≤270，超标必返工。



03 现场实操：水冷壁最容易踩的六个坑

理论说完了，说点现场的。水冷壁看着是最简单的小管活，实则是锅炉很关键的承压受热面，简单活最容易翻车，薄壁活最容易留隐患。下面六个坑，个个都有人栽过。

坑一：把免热处理理解成随便焊


听说小管不用回火，就省预热、省保温、露天吹风冷却——这是最容易埋大隐患的理解。所谓免热处理，是免掉高温回火那一步，不是让你把温控全省了。预热、层温、缓冷，一步都不能少。不少焊口当时探伤完美，运行一两年渗漏，根源大多在这。

坑二：焊材混用、抓错焊条


不同材质的管子，焊材绝对不能混用：20G 碳钢用 J507；15CrMoG 用 R307；12Cr1MoVG 优先用 R317 耐热专用焊条；氩弧打底统一用 ER55-B2-MnV（TIG-R31，2.5mm）。

注意：R31 是焊丝，不是焊条，焊丝不用烘干；R307、R317 这类低氢焊条才需要烘干、放保温桶。夏天炉膛又热又潮，焊条吸潮快，受潮焊条焊出来，跟受潮面粉炸东西一个样，气孔沙眼全来了。

坑三：对口清理糊弄，七成毛病都在这


管屏密、空间小，很多人赶进度，随便磨两下就对口。记住：焊缝不少毛病，七成都是对口不干净造成的。管口内外、坡口两侧 20mm，必须打磨出金属光泽。铁锈、油污、灰尘、水汽不清干净，焊完全变成夹渣气孔。

对口参考：间隙 2.5~3mm，钝边 0.5~1mm，错边不超过壁厚的十分之一。底子打好，后面才顺溜。

坑四：预热凭手感，温度不到就开焊

烤枪随便扫两下，手摸温热就开焊——钢材预热跟炒菜一个道理：火太小没熟透，夹生；火太大烤过头，炒老发柴。预热不够，熔池流动性差，未熔合、夹生裂纹全来了；预热过高、堆温太久，晶粒粗大，变硬变脆失去韧性。

水冷壁常用 150~200℃，坡口两侧 100mm 范围烤透、温度均匀。定位点焊也要预热，别冷点。冬天炉膛风大，温度掉得快，降下去了就补温再焊。

坑五：层间温度失控，猛焊堆温

手快、一口气堆完，温度堆得老高——钢材高温闷久了，就像馒头蒸过火，组织变粗、变松、变脆，后期锅炉冷热交替，疲劳裂纹专挑这种焊口。层间温度尽量不超 300℃。每层清渣干净、接头错开，盖面电流稍小，严控咬边，余高控制在 1~3mm。

坑六：焊后急冷，90% 的工地都在偷懒

薄壁小管最怕急冷。焊完管子像刚烧红的铁锅，慢慢自然放凉，韧性十足；你吹风、露天敞晾，近似淬火变玻璃，外表光滑，内里又硬又脆。焊完立刻用保温棉包严实，慢慢降温。



04 这些工况，热处理别省

即便管壁薄，遇到下面这些工况也别想着偷懒免回火：焊鳍片、耳板、销钉角接接头；所有返修补焊口；12Cr1MoV 异种钢对接；壁厚超 8mm 的管段；工艺文件明确要求热处理的部位。没吃透边界就随意简化，后期返工追责，多半要自己扛。

那什么时候能免？按 DL/T 869-2021《火力发电厂焊接技术规程》，12Cr1MoVG 受热面管壁厚不大于 10mm、管径不大于 133mm 的对接接头，可以不进行焊后热处理——注意，这说的是可以不焊后热处理，预热、层温、缓冷照样按规矩来。

顺便澄清一个现场口误：经常有人把标准说成 GB/T 869，其实 GB/T 869 是沉头铆钉的标准，跟管道焊接一点关系没有；电力行业用的是 DL/T 869，前缀一字之差，内容天差地别。

还有，带 G 和不带 G 是两种用途：12Cr1MoVG 是锅炉专用钢（受热面管），不带 G 的 12Cr1MoV 多用于压力管道。水冷壁、过热器用钢，牌号别搞混。

05 说句公道话：它不是最难焊的钢，但最怕想当然

有同行说过：跟 1Cr5Mo、P91/P92 比，12Cr1MoV 淬硬性一般，可焊性没那么差，不用搞得像焊 P5、P9 那么如临大敌。

这话有道理——它是 CrMo 钢里好焊的一档，P91、P92 那套严苛流程确实不必全套照搬。但换个角度：普通碳钢可以差不多焊上就行，12Cr1MoV 是靠工艺吃饭的钢，不是靠手艺硬怼的钢。工序可以按工况合理优化，底线不能省：去氢、预热、层温、缓冷、迟检，这五件事省了哪一件，都是在给延迟裂纹留后门。

一句话总结：

焊前彻底清，预热要达标；焊中低氢慢，层温不能掉；焊后立即热，迟检最可靠！

你们现场干 12Cr1MoV，见过哪些探伤过了还漏、返修翻车的经历？欢迎评论区聊聊。

声明：文中预热、层间温度、后热等参数区间为现场常用工艺范围，具体以项目焊接工艺卡为准。
