焊剂分类大拆解：中性、活性、合金、熔炼、烧结——一文讲清怎么选

-- 焊剂 --

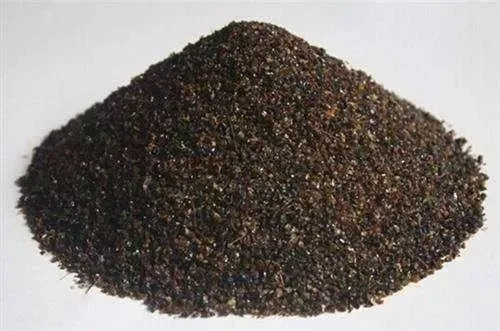

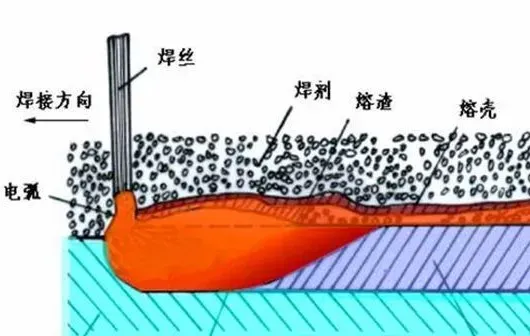

焊剂是颗粒状焊接材料。在焊接时它能够熔化形成熔渣和气体，对熔池起保护和冶金作用。焊接时，能够熔化形成熔渣和气体，对熔化金属起保护和冶金处理作用的一种物质。

成分

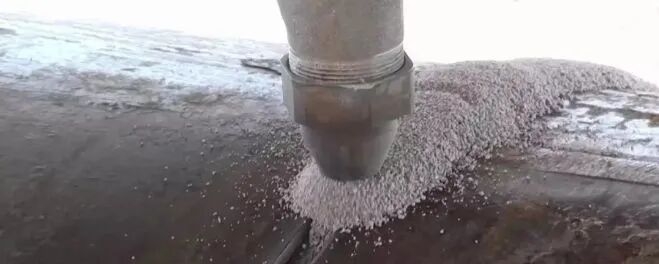

焊剂由大理石、石英、萤石等矿石和钛白粉、纤维素等化学物质组成。焊剂主要用于埋弧焊和电渣焊。用以焊接各种钢材和有色金属时，必须与相应的焊丝合理配合使用，才能得到满意的焊缝。

分类

焊剂的分类方法很多，有按照用途、制造方法、化学成分、焊接冶金性能等分类，也有按照焊剂的酸碱度、焊剂的颗粒度分类。无论哪一种分类方法，都只是从某一方面反映焊剂的特性，不能包含焊剂的所有特点。常用的分类方法有：

1、中性焊剂 中性焊剂是指在焊接后，熔敷金属化学成分与焊丝化学成分不产生明显变化的焊剂，中性焊剂用于多道焊，特别适用于焊接厚度大于25mm的母材。中性焊剂有以下特点：

a、焊剂里基本不含SiO2、MnO、FeO等氧化物。

b、焊剂对焊缝金属基本没有氧化作用。

c、焊接氧化严重的母材时，会产生气孔和焊道裂纹。

2、活性焊剂 活性焊剂指加入少量的Mn、Si脱氧剂的焊剂。能提高抗气孔能力和抗裂纹能力。活性焊剂有以下特点：

a、由于含有脱氧剂，熔敷金属中Mn、Si将随电弧电压的变化而变化。由于Mn、Si增加将提高熔敷金属的强度、降低冲击韧性。因此，多道焊时，应严格控制电弧电压。

b、活性焊剂具有较强的抗气孔能力。

3、合金焊剂 合金焊剂中添加较多的合金成分，用于过渡合金元素，多数合金焊剂为烧 结焊剂。合金焊剂主要用于低合金钢和耐磨堆焊的焊接。

4、熔炼焊剂 熔炼焊剂是将各种矿物的原料按照给定的比例混合后，加热到1300 度以上，熔化搅拌均匀后出炉，再在水中急冷以使粒化。再经过烘干、粉碎、过筛、包装使用。国产熔炼焊剂牌号采用“HJ"表示，其后面第一位数字表示MnO的含量，第二位数字表示SiO2和CaF2的含量，第三位数字表示同一类型焊剂的不同牌号。

5、烧结焊剂 按照给定的比例配料后进行干混合，然后加入黏结剂(水玻璃)进行湿混合，然后造粒，再送入干燥炉固化、干燥，最后经500度左右烧结而成。

国产烧结焊剂的牌号用“SJ”表示，其后的第一位数字表示渣系，第二位和第三位数字表示同一渣系焊剂的不同牌号。
