从新手小白到氩弧焊高手，就差这一篇！原理、技巧、参数全解析

很多刚入行的焊工兄弟都觉得氩弧焊难，不是焊出来黑乎乎一片，就是焊缝像“鱼鳞”没长好，要不就是直接把薄板焊穿。其实，只要掌握了核心原理和操作技巧，氩弧焊并没有那么神秘。

今天，我们就来好好聊聊氩弧焊，争取帮你从新手小白，变成能玩转氩弧焊的行家里手。

一、核心原理：为什么非得用氩气？

咱们平时焊接，金属在高温下就像烧红的铁，特别“馋”。要是没保护，它立马就和空气中的氧气、氮气“勾搭”在一起，结果就是焊缝出现气孔、裂纹，强度根本不够，等于白干。

氩弧焊，说白了就是利用氩气作为保护气体的焊接方法。氩气这家伙特别“懒”，化学性质极其稳定，不和任何金属发生反应。它就像一个无形的防护罩，把电弧和熔池紧紧罩住，把外面的坏东西都隔开，这样焊出来的焊缝才结实又漂亮。

我之前认识一个新手焊工，第一次焊不锈钢没注意保护，焊出来的焊缝黑乎乎的，全是气孔。后来改用氩弧焊，那焊缝一下就变得光亮又饱满，效果天差地别。

二、设备与参数：像做菜一样拿捏好“火候”

氩弧焊的设备主要由焊枪系统和气路组成。焊枪是咱们的手，里面的钨极是产生电弧的关键；气路则是氩气的跑道，从气瓶出来，经过减压阀、流量计，最后从焊枪喷出来保护熔池。

参数配置特别重要，就像做菜放盐，参数不对，东西肯定焊不好。

• 电流与电压：焊薄钢板，电流要小，不然一下就焊穿了；厚钢板就得用大电流，不然焊不透。电压通常和电流是配套的。
• 实战案例：我有个朋友，焊一个3毫米厚的不锈钢管，一开始电流调太大，直接把管子焊穿了。后来把电流降下来，慢慢就好了。


三、规范设定：这些参数直接影响焊缝质量

焊接位置、材料厚度不同，参数也得跟着变。

• 电流选择：平焊时电流可以大一点；立焊和仰焊时，为了不让熔池流下来，电流得适当调小。

• 氩气流量：流量太小，保护效果不好，熔池容易被氧化；流量太大，不仅浪费，还容易把熔池吹得乱七八糟。


• 参考值：手工氩弧焊的氩气流量，一般控制在8到15升/分钟就差不多了。

• 实战案例：我之前焊一个大的不锈钢水箱，一开始流量小了，焊缝发蓝。后来调到12升/分钟，焊缝瞬间变得银亮银亮的，特别好看。



四、质量评估：看一眼颜色就知道水平高低

其实，焊缝质量好不好，看颜色就能猜个八九不离十。颜色是保护效果的“晴雨表”：

• 银白色 / 金黄色：保护效果极佳，质量绝对没问题（这是最高境界）。

• 蓝色 / 灰色：有点氧化了，保护效果一般，需要调整参数。

• 发黑：保护完全没做好，焊缝内部肯定有缺陷。



你焊完之后，先别急着关气，看一眼颜色，大概就知道自己焊得怎么样了。很多新手焊出来发蓝，往往是因为氩气流量不够，或者焊枪移动太快，保护时间不够。

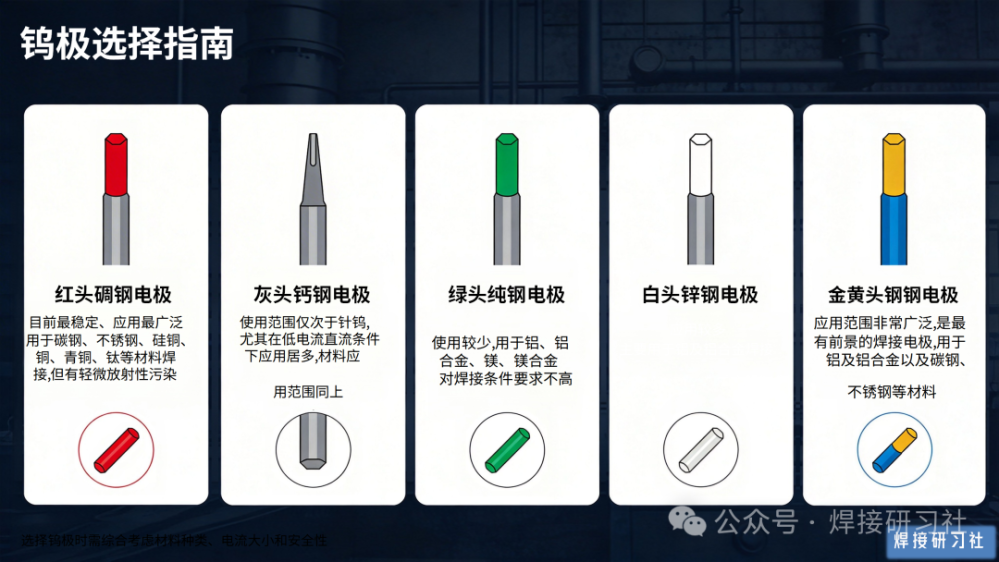

五、钨极选择：选对了钨极，成功了一半

不同颜色的钨极，性格不同，适用场景也不一样。

• 钍钨极：电子发射能力强，引弧容易，电弧稳定。虽然有一点放射性，但只要操作规范，对人体影响不大。

• 铈钨极：放射性几乎没有，引弧也容易，现在用的人越来越多。焊不锈钢用这个就挺好。

• 纯钨极：熔点高，但引弧难，电弧稳定性差点。一般用在交流氩弧焊里，比如焊铝的时候。
• 实战案例：我之前焊铝合金门窗，一开始用了铈钨极，引弧老是不好。后来换成纯钨极，一下就稳了，电弧也稳定多了。



六、操作技巧：这才是真正的“手上功夫”

这部分是真功夫，得慢慢练，但技巧你得先知道。

1.引弧：千万不能直接把钨极怼在工件上，否则钨极会粘住，还容易产生气孔。要用高频引弧，或者轻轻碰一下工件马上离开。
2.收弧：不能一下就把焊枪拿开，否则会产生弧坑，容易开裂。要慢慢降低电流，或者在收弧的地方多停留一下，把弧坑填满。
3.气体控制：

• 提前送气：焊之前，提前2-3秒送气，把空气排干净。
• 滞后停气：焊完之后，别急着关气，滞后2-3秒再停气，保证高温熔池在冷却过程中也有保护。


七、安全防护：性命攸关，千万不能马虎

最后也是最重要的，安全第一。

1.焊前清理：工件表面的油污、铁锈、氧化皮，必须清理干净。用砂纸打磨、钢丝刷清理都行，否则焊的时候会产生气孔、裂纹。
2.作业防护：

• 眼睛：必须戴焊接面罩，选合适的滤光片，否则强光和紫外线会打伤眼睛（俗称“打眼”），疼得睡不着。
• 身体：戴手套，穿防护服，防止烫伤。
• 呼吸：现场必须有通风设备，把烟尘排出去，吸多了对身体不好。


感谢分享、、、

从新手小白到氩弧焊高手，就差这一篇！原理、技巧、参数全解析

感谢分享、---------------
