垫片的类型和选用

在工业管道系统中，垫片作为关键的机械密封元件，被广泛应用于法兰连接部位，用来阻断流体或气体的泄漏。由于金属法兰的配合面无法达到绝对光滑，微观缝隙的存在使得泄漏成为潜在风险，而垫片通过填充这些缝隙、承受螺栓压紧力形成密封，成为管道系统安全稳定运行的重要保障。

本文将详细介绍管道垫片的定义、密封原理、分类及选型方法，为管道设计、安装及维护提供专业参考。

1. 什么是垫片
垫片是一种放置在两个配合面（如管道法兰）之间的机械密封元件，用于防止流体或气体泄漏。在工业管道系统中，两个连接的金属表面几乎无法实现完全无泄漏的密封，因此垫片的使用必不可少。

2.垫片如何实现密封防漏
垫片通过填充两个法兰面之间从未完全光滑的微观缝隙来防止泄漏。当螺栓被拧紧时，垫片会被压缩并填充到表面的不平整处，阻断潜在的泄漏通道。它能维持高于内部流体压力的密封压力，确保连接部位紧密可靠。

3. 按材质分类的垫片类型
根据材质的不同，管道垫片主要分为三大类：非金属垫片（软垫片）、半金属垫片（复合垫片）和金属垫片（硬垫片），各类垫片的结构、特性及适用场景存在显著差异。

3.1 非金属/软垫片
非金属垫片由平整柔软的板材裁切而成，适用于平面法兰配合，主要应用于中低压工况（ASME 150级法兰），很少用于压力超过20bar的场景。
这类垫片的常见材质包括弹性体（天然橡胶和合成橡胶）、聚四氟乙烯（PTFE）、柔性石墨、压缩非石棉纤维（CNAF）等。值得注意的是，石棉曾被广泛用于制作压缩石棉纤维（CAF）垫片，但由于健康安全规范要求，现已逐步退出工业应用。

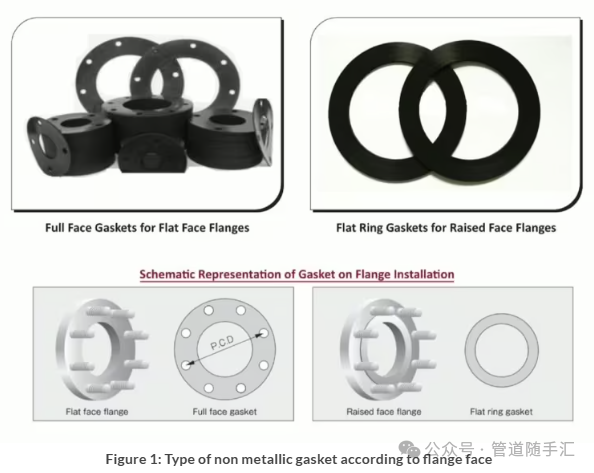

从外形来看，非金属垫片主要分为全平面垫片（Full Face）和平面环垫片（Flat Ring）：全平面垫片安装在平面法兰之间，覆盖整个法兰表面，提供均匀的密封区域；平面环垫片则位于螺栓圈内，仅密封突面法兰的凸起密封面，适用于法兰外表面需要暴露的场景。
示意图：平面法兰与全平面垫片配合、突面法兰与平面环垫片配合——平面法兰（Flat face flange）搭配全平面垫片（Full face gasket），突面法兰（Raised face flange）搭配平面环垫片（Flat ring gasket），确保密封贴合度。

3.2 半金属/复合垫片
半金属垫片由金属和非金属材料复合制成，金属部分提供强度和机械支撑，非金属部分提供密封性能，适用压力范围广泛，从ASME 150级到2500级均可使用。
常见的半金属垫片包括缠绕式垫片（Spiral wound gaskets）、金属包覆垫片（Metal jacketed gaskets）、齿形复合垫片（Camprofile gaskets）和金属增强石墨垫片（metal-reinforced graphite gaskets），其中缠绕式垫片应用最为广泛。

3.2.1 缠绕式垫片
在所有半金属垫片中，缠绕式垫片应用最广泛，尤其适用于突面法兰。它由预成型的金属钢带和柔软的填充材料围绕金属芯轴缠绕而成，柔软的填充材料形成法兰面之间的密封，金属钢带则提供强度和弹性。

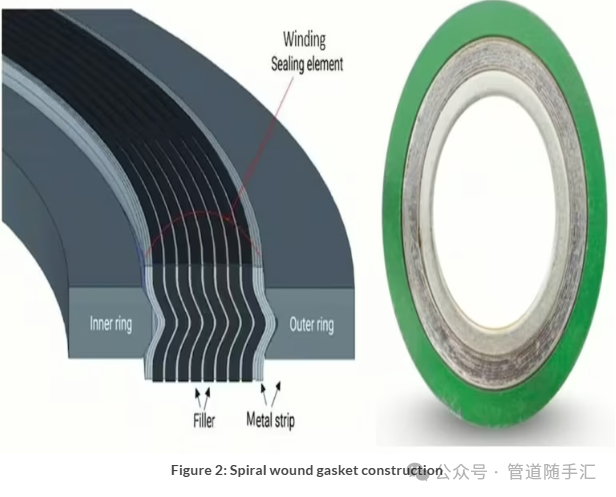

缠绕式垫片的核心结构
缠绕式垫片主要由三个部分组成（原文图示逻辑）：

• 外环（Outer Ring）：通常由碳钢、不锈钢或合金制成，起到定位和导向作用，确保垫片在法兰中位置准确，并在螺栓拧紧时控制压缩量，防止垫片过度压缩损坏。

• 内环（Inner Ring）：防止垫片缠绕层向内屈曲进入管道内部，同时保护密封元件免受介质流动的损坏。常规工况下多采用304不锈钢材质；腐蚀性或化学介质工况采用316不锈钢；特殊高温工况则采用蒙乃尔、因科耐尔等合金材质。

• 密封元件（Sealing Element）：由金属缠绕层和填充材料（如石墨、PTFE）组成，是实现密封的核心部分，填充材料的选择需根据介质温度和腐蚀性确定。



填充材料特性对照表

Filler Material（填充材料）	Max Temp (°C)（最高温度）	Max Op. Pres (Bar)最高工作压力	Best For（适用场景）
Graphite（石墨）	550	250	高温、蒸汽管道
PTFE（聚四氟乙烯）	260	100	腐蚀性化学介质
Mica-Graphite（云母-石墨）	1000	250	极端高温、氧化介质
Non-Asbestos（非石棉）	250	100	常规液体、气体应用

金属缠绕层与填充材料的推荐组合（按介质类型）

Media Type（介质类型）	Recommended Gasket（推荐垫片组合）
Steam（蒸汽）	SS 316 + Graphite（316不锈钢+石墨）
Hydrocarbons（烃类介质）	SS 304 + PTFE（304不锈钢+聚四氟乙烯）
Acids (HCl)（酸类，如盐酸）	Monel + PTFE（蒙乃尔合金+聚四氟乙烯）
Alkalis（碱类）	Inconel + Graphite（因科耐尔合金+石墨）

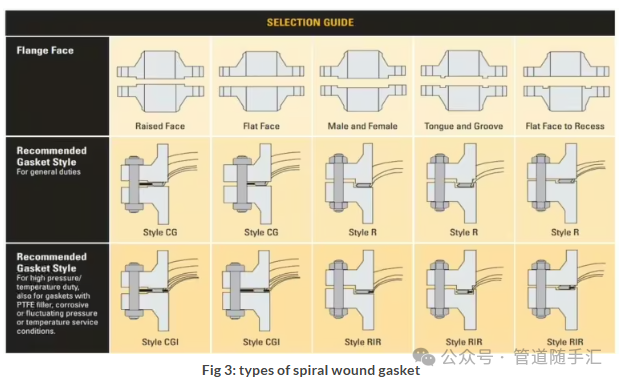

缠绕式垫片的常见样式及适用场景

• Style CG（CG型）：由密封元件和外环组成，适用于突面和平面法兰，可用于温和至中等工况，外环能有效定位并防止垫片过度压缩。

• Style CGI（CGI型）：由密封元件、内环和外环组成，能更好地控制压缩量，防止密封元件向内屈曲，同时保护密封面免受介质影响，适用于中等至严苛工况。

• Style R（R型）：仅包含密封元件，两端增加金属缠绕层以提升稳定性和密封性，压缩量由法兰面设计控制，主要适用于榫槽面、凹凸面或平面-凹槽法兰连接。

• Style RIR（RIR型）：由密封元件和内环组成，内环起到压缩限位作用，保护密封元件免受介质冲刷，减少法兰侵蚀和介质湍流，主要适用于凹凸面法兰连接。



缠绕式垫片具有自对准特性，其外环能自动将垫片定位在螺栓圈内，避免安装时出现偏移，确保螺栓压紧力均匀分布，保障密封效果。

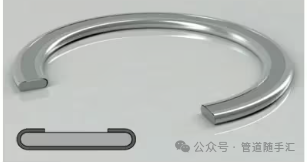

3.2.2 金属包覆垫片
金属包覆垫片是一种结构简单的半金属垫片，由柔软可压缩的填充材料包裹在薄金属外壳内组成。当法兰螺栓拧紧时，柔软的填充材料被压缩，迫使金属外壳轻微变形，从而适应法兰表面并形成密封。）金属外壳提供强度和保护，内部填充材料确保密封性能。根据工况需求，金属外壳和填充材料可选用不同材质，尤其适用于高温场景。这种垫片成本较低，可制成多种尺寸和形状，广泛应用于换热器、壳体法兰、通道盖等连接部位，以及标准法兰组件、阀门和泵体密封。但由于密封面为金属材质，对法兰面的平整度要求较高，不适用于温度或压力频繁波动的工况。

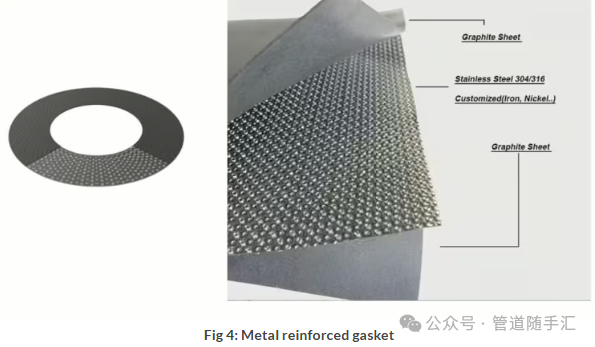

3.2.3 金属增强石墨垫片

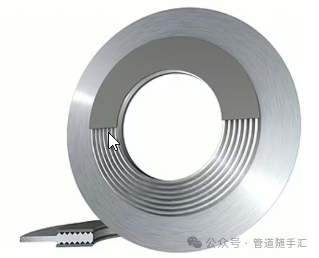

金属增强石墨垫片是一种高性能密封解决方案，其核心是刚性金属芯（通常为316L不锈钢，厚度1/8英寸），两侧夹有柔软的密封材料（通常为柔性石墨或PTFE）。）
这类垫片适用于高温、高压、强腐蚀性工况，广泛应用于管道法兰、阀门、泵体、压力容器、换热器以及汽车排气系统、气缸系统等部位，兼具金属的强度和石墨/PTFE的密封性能，密封可靠性高。

3.3 金属/硬垫片
金属垫片由单一材质的金属精密加工而成，具有特定的尺寸和形状。在过程工业中，最常用的金属垫片是环连接垫片（RTJ），尤其适用于高压工况（1500级及以上），同时也可用于超高压（＞5000psi）和高温场景。
金属垫片通过金属与金属的接触形成自紧式密封，与半金属垫片相比，具有更强的抗吹脱能力和无泄漏性能，适用于严苛的密封需求。

3.3.1 环连接垫片，RTJ

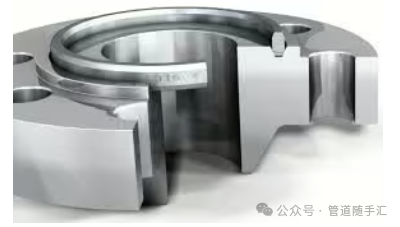

环连接垫片（RTJ）是一种精密加工的金属环，设计用于嵌入RTJ法兰的机加工凹槽内。螺栓拧紧时，金属环在凹槽内轻微变形，在高压高温工况下形成牢固可靠的密封。
RTJ垫片主要适用于高压场景，如油气、蒸汽管道等，其执行标准包括ASME B16.20（垫片标准）、ASME B16.5和ASME B16.47（法兰标准）；在油气井口应用中，API 6A标准同时覆盖法兰和配套的RTJ垫片。

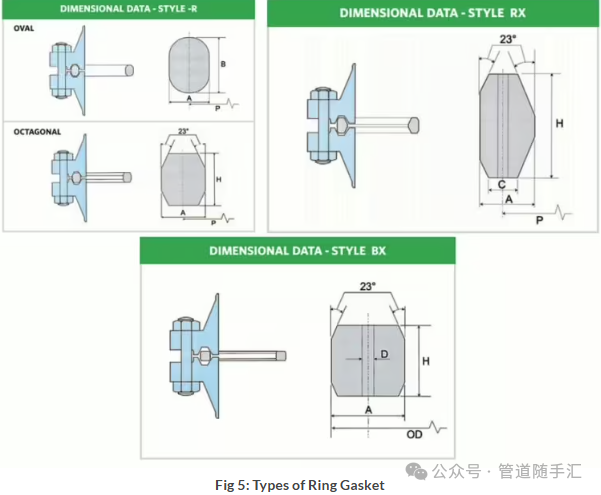

RTJ垫片的三种常见类型（原文图示逻辑）

• Style R（R型）：按照ASME B16.20或API 6A标准制造，有椭圆形和八角形两种结构，可在现代八角形凹槽法兰上互换使用，适用于常规高压工况。

• Style RX（RX型）：是R型垫片的改进版本，可与R型垫片使用相同的法兰凹槽，具有互换性，但最终拧紧距离略有差异。其特殊结构在系统加压时会产生压力自紧效应，提升密封性能。

• Style BX（BX型）：按照ASME B16.20、API 6A和API 17D标准制造，适用于API 6BX法兰，可用于超高压系统（最高20000psi）。安装后，法兰面可实现近乎面接触，垫片内外径均被完全约束，且每个BX垫片都设有压力平衡孔，用于平衡凹槽内的滞留压力。



4. Types of Gaskets by Configuration（按外形结构分类的垫片类型）
除了按材质分类，垫片还可根据外形结构分为全平面垫片、内环型垫片（IBC）和环连接垫片（RTJ），不同结构的垫片对应不同的法兰类型和应用场景。

4.1 全平面垫片
全平面垫片覆盖整个法兰表面，包括螺栓孔，有助于均匀分布螺栓压紧力，实现全面密封，同时还能保护法兰面免受腐蚀和介质侵蚀。
这类垫片最适用于平面法兰（FF），常见于低压应用场景，如给排水、公用工程管道等。

4.2 IBC (Inner Bolt Circle)（内环型垫片）
内环型垫片（IBC）位于螺栓圈内，仅密封法兰的凸起密封部分，需要均匀拧紧螺栓，才能在突面区域实现有效密封。
IBC垫片适用于突面法兰（RF），是工业过程管道中应用最广泛的垫片结构之一。

4.3 RTJ (Ring Type Joint)（环连接垫片）
环连接垫片（RTJ）是精密加工的金属环，嵌入RTJ法兰的凹槽内，在高螺栓压紧力下形成金属对金属的密封。
此类垫片的详细特性的已在“3.3.1 Ring Joint Gaskets”部分详细说明，此处不再赘述。

5. 垫片需遵循的标准
管道垫片的设计、制造和选型需严格遵循相关行业标准，确保密封性能和安全性，常用标准如下：

• 非金属垫片：需符合ASME B16.21标准（对应ASME B16.5法兰，≤24英寸）；超过24英寸时，对应ASME B16.47B法兰，仍遵循ASME B16.21标准（另有规定除外）。

• 缠绕式垫片和环连接垫片（RTJ）：需符合ASME B16.20标准。

• 油气井口设备用垫片：需符合API 6A标准（涵盖法兰及配套RTJ垫片）。

• 垫片尺寸：≤24英寸（NPS 24）遵循ASME B16.5标准；≥26英寸（NPS 26）遵循ASME B16.47 A系列和B系列标准。



6. Gasket Selection（垫片选型方法）
垫片的正确选型是确保管道密封可靠的关键，需结合法兰面形式、压力温度等级、介质特性等因素综合判断，以下是具体选型指南。

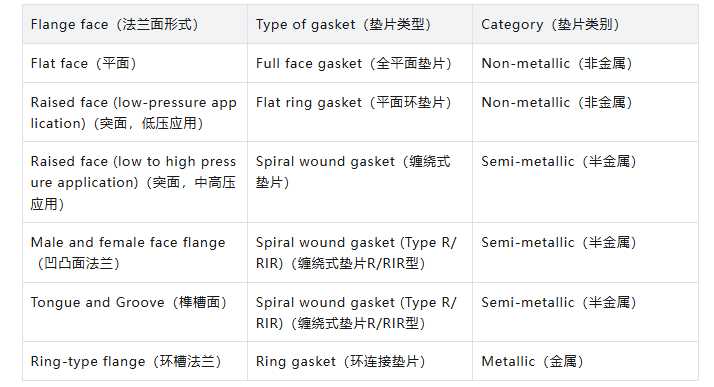

6.1 Based on Flange Face（按法兰面形式选型）

6.2 Based on Pressure Temperature Rating（按压力温度等级选型）
不同材质的垫片，其承受的最高压力和温度存在明确限制，选型时需确保垫片的压力温度等级匹配管道工况，以下是常用垫片材质的压力温度参数及按法兰压力等级的选型建议。
常用垫片材质的压力温度额定值

Gasket Material（垫片材质）	Maximum Pressure（最高压力）	Temperature（温度范围）
Nitrile (NBR, Buna-N)（丁腈橡胶）	150 psi	-20°F to 250°F
Neoprene（氯丁橡胶）	150 psi	-20°F to 212°F
EPDM（三元乙丙橡胶）	150 psi	-20°F to 350°F
Graphite（石墨）	2000 psi	-300°F to 850°F
Viton（氟橡胶）	150 psi	-20°F to 392°F
Reinforced Teflon（增强聚四氟乙烯）	800 psi	-350°F to 550°F
NBR/Synthetic Fiber（丁腈橡胶/合成纤维）	1200 psi	-40°F to 550°F
EPDM/Aramid Fiber（三元乙丙橡胶/芳纶纤维）	1200 psi	-40°F to 550°F
NBR/Aramid Fiber（丁腈橡胶/芳纶纤维）	1200 psi	-40°F to 550°F
SBR/Aramid Fiber（丁苯橡胶/芳纶纤维）	1200 psi	-40°F to 550°F
Spiral Wound – Teflon（缠绕式-聚四氟乙烯）	Class 2500	-350°F to 500°F
Spiral Wound – Graphite（缠绕式-石墨）	Class 2500	-300°F to 850°F

按法兰压力等级（ASME B16.5）的选型建议

法兰压力等级	典型温度范围	推荐垫片类型	典型法兰面	备注
Class150	低至中等，最高约200-250℃	全平面/软垫片，如非石棉、PTFE、石墨	Flat Face (FF) or Raised Face (RF)（平面或突面）	用于低压公用工程、水、空气、低温工况
Class150	低至中等，最高约200-250℃	Spiral Wound Gasket缠绕式垫片	Raised Face (RF)（突面）	用于低至中等压力应用
Class300	Moderate (up to ~400°C)（中等，最高约400℃）	Spiral Wound Gasket（缠绕式垫片）	Raised Face (RF)（突面）	过程工厂中最常用的垫片
Class400	Moderate to High（中至高）	Spiral Wound Gasket缠绕式垫片	Raised Face (RF)（突面）	用于需要更高压力密封的场景
Class600	高温，最高约500℃，取决于材质	Spiral Wound Gasket缠绕式垫片	Raised Face (RF)（突面）	典型的炼油厂和烃类介质工况
Class900	High Pressure & Temperature高压高温	Ring Type Joint (RTJ)环连接垫片	RTJ Face（环槽面）	严苛工况下的金属对金属密封
Class1500	Very High Pressure超高压	Ring Type Joint (RTJ)环连接垫片	RTJ Face（环槽面）	用于关键油气系统
Class2500	Extreme Pressure / Temperature（极端高压高温）	Ring Type Joint (RTJ)（环连接垫片）	RTJ Face（环槽面）	高压井口和海底系统

7. 总结
管道垫片的选型需遵循“法兰面形式→压力温度等级→介质特性”的逻辑，结合相关行业标准，确保垫片与工况匹配：低压公用工程优先选用非金属软垫片；中高压工艺管道优先选用缠绕式垫片；超高压、高温及严苛工况优先选用RTJ金属环垫。正确的垫片选型的是管道系统无泄漏、安全稳定运行的关键，工程人员在设计、安装和维护过程中，需严格遵循本文所述的类型特性和选型指南，避免因选型不当导致泄漏事故。
