无损检测干货：不同探伤探头的正确使用场景

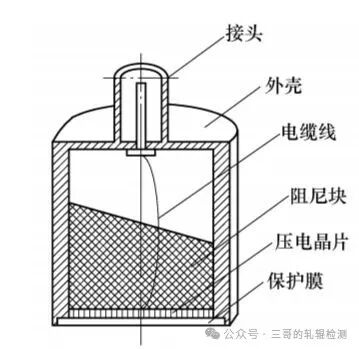

1.纵波直探头（见图1）

1）纵波直探头主要用于钢板、锻件和铸件的检测。

2）保护膜分为硬保护膜和软保护膜。硬保护膜用于表面粗糙度低的工件表面，软保护膜用于表面粗糙度高或有一定曲率的表面。

图1

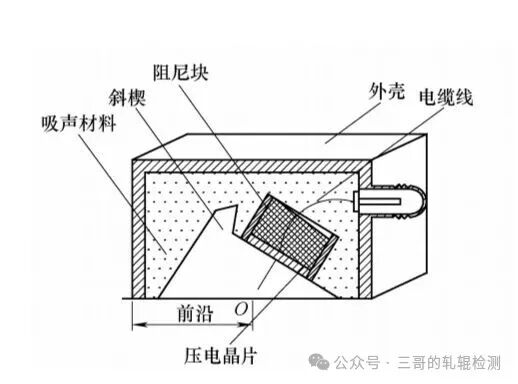

2.斜探头（见图2）

1）斜探头可分为纵波斜探头、横波斜探头和表面波斜探头。其中最常用的是横波斜探头。

2）横波斜探头主要用于焊缝检测和某些特殊部件的检测。

3）横波斜探头内部有透声斜楔。它的主要作用是实现波型转换，也就是将晶片产生的纵波转换为横波。

4）探头入射点0到探头前端的距离称为探头的前沿。为利于焊缝检测，横波斜探头的前沿越小越好，因此定做探头时，必须注意这一点。

图2

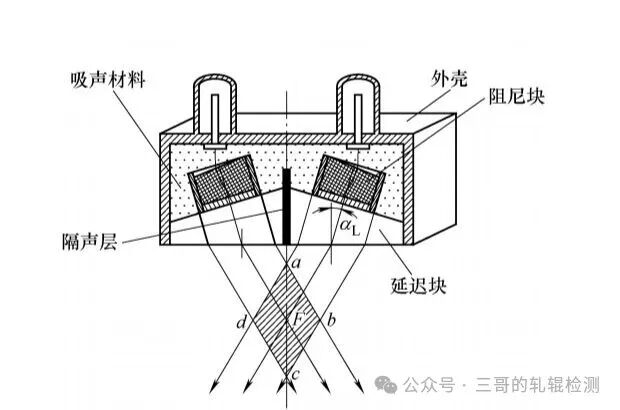

3.双晶探头（分割探头）（见图3）

图3

双晶探头

1）双晶探头可分为双晶纵波探头和双晶横波探头。

2）双晶探头主要用于近表面缺陷的检测。

3）双晶探头杂波少、盲区小、近场区长度小、检测灵敏度高。

4）双晶探头的检测范围可调。双晶探头检测时，对位于菱形abcd内的缺陷灵敏度高，可通过改变入射角α的大小来调整。α增大，菱形abcd向表面移动即焦点F向表面移动；菱形 abcd 向内部移动，即焦点F向内部移动。

双晶探头上标有检测深度。当选择探头时，最好使检测部位位于标注的检测深度附近。

4.聚焦探头

1）聚焦探头按焦点形状分为点聚焦探头和线聚焦探头。点聚焦探头的理想焦点为一点，其声透镜为球面。线聚焦探头的理想焦点为一条线，其声透镜为柱面。

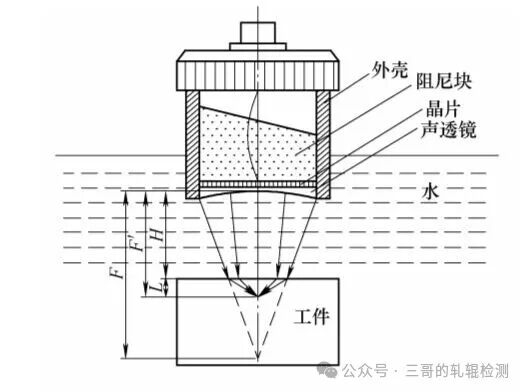

2）聚焦探头按耦合情况分为水浸聚焦探头（见图4）和接触聚焦探头。水浸聚焦探头以水为耦合介质，不与工件直接接触。接触聚焦探头通过薄层耦合介质与工件接触。接触聚焦探头的聚焦方式不同，分为透镜式聚焦、反射式聚焦和曲面晶片聚焦。点聚焦探头用于缺陷测高时的准确度较高。

图4
