热轧钢和冷轧钢区别

热轧钢与冷轧钢的差异

热轧与冷轧均为钢板或型材的主要成型工序，二者对钢材的组织与性能影响显著。实际生产中，钢的轧制以热轧为主，冷轧则主要用于生产小号型钢、薄板等尺寸精度要求较高的钢材，二者在应用场景、工艺特点及性能上存在明显差异，具体内容如下。

一、常见钢材的冷热轧应用情况

不一样的型钢材的轧制方式各不同，主要如下：

•线材：直径范围5.5-40毫米，呈盘卷状，均为热轧材；经冷拔处理后，可成为冷拔材。

•圆钢：除尺寸精密的光亮材外，大多为热轧材，另有表面带锻造痕迹的锻材。

•带钢：热轧、冷轧均有生产，其中冷轧材通常厚度较薄。

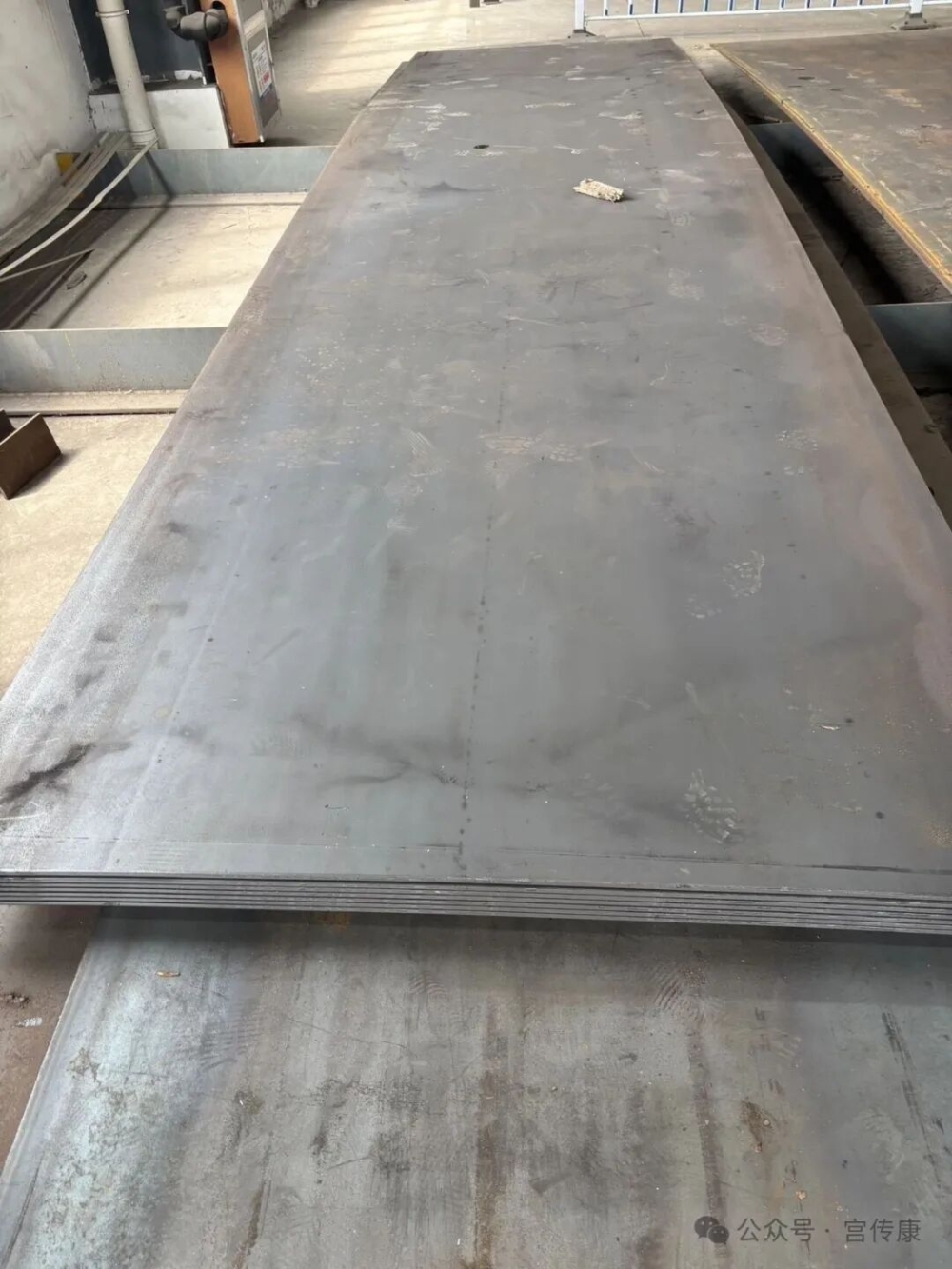

•钢板：冷轧板以薄板为主，广泛应用于汽车制造等领域；热轧板则以中厚板居多，也有与冷轧板厚度相近的规格，但外观差异明显。

•角钢：全部为热轧生产。

•钢管：焊接钢管有热轧和冷拔两种生产方式，无缝钢管也可根据需求采用热轧或冷轧、冷拔工艺。

•槽钢及H型钢：均为热轧材。

•钢筋：主流为热轧材，部分热轧钢筋会经冷拉、冷拔等冷加工处理，冷轧带肋钢筋则是热轧圆盘钢筋的深加工产品。

二、热轧工艺及特点

（一）工艺定义

钢锭或钢坯在常温下难以变形、不易加工，通常需加热至1100~1250℃进行轧制，这种工艺称为热轧。热轧的终止温度一般为800-900℃，之后多在空气中自然冷却，因此热轧状态相当于对钢材进行了正火处理。

从金属学角度来讲，热轧是在钢材的再结晶温度（钢的再结晶温度为450~600℃）以上进行的轧制，钢铁生产的大致流程为：炼铁—炼钢—连铸（或模铸）—热轧（产出热轧产品）—冷轧（产出冷轧产品）。

大部分钢材均采用热轧方法轧制，热轧状态交货的钢材，因高温会在表面生成一层氧化铁皮，具备一定耐蚀性，可露天存放。

（二）优缺点

优点：能破坏钢锭的铸造组织，细化钢材晶粒，消除显微组织缺陷，使钢材组织更密实，力学性能得到改善，这种改善主要体现在轧制方向上；浇注过程中形成的气泡、裂纹和疏松，可在高温高压作用下被焊合；成型速度快、产量高，能加工成多种截面形式，适配不同使用需求。

缺点：表面因氧化铁皮变得粗糙，尺寸波动较大，因此对表面光洁度、尺寸精度和力学性能要求较高的钢材，需以热轧半成品或成品为原料，进一步进行冷轧加工；热轧后，钢材内部的非金属夹杂物（主要为硫化物、氧化物、硅酸盐）会被压成薄片，出现分层现象，这会大幅恶化钢材沿厚度方向的抗拉性能，可能在焊缝收缩时产生层间撕裂；不均匀冷却会产生残余应力，各类热轧型钢均存在这种自相平衡的残余应力，且截面尺寸越大，残余应力越大，对钢构件的变形、稳定性和抗疲劳性能可能产生不利影响。

三、冷轧工艺及特点

（一）工艺定义

冷轧是在常温下，利用轧辊压力挤压钢材以改变其形状的轧制方法，尽管加工过程中会因变形产生热量使钢板升温，但仍称为冷轧。其生产以热轧钢卷为原料，经酸洗去除氧化皮后进行压力加工，成品为轧硬卷。

从金属学角度，冷轧是在钢材再结晶温度以下进行的轧制。通常，冷轧钢（如镀锌板、彩钢板）需经过退火处理，因此塑性和延伸率较好；冷轧可实现更薄的厚度，热轧钢带最薄约1.0mm，而冷轧可达到0.1mm。

（二）优缺点

优点：尺寸精确、厚度均匀，公差小，可生产极薄的产品；表面质量好，光洁度可控，手摸手感光滑，这主要得益于酸洗处理；具有良好的机械性能和工艺性能（如冲压性），可实现高速、全连续轧制，生产效率高；冷轧过程中钢材产生较大塑性变形，能提高钢材的屈服点。

缺点：成型过程中虽未经过热态塑性压缩，但截面内仍存在残余应力，会影响钢材整体和局部的屈曲特性；冷轧型钢多为开口截面，自由扭转刚度较低，受弯时易发生扭转，受压时易出现弯扭屈曲，抗扭性能较差；冷轧成型钢壁厚较薄，板件衔接转角处无加厚处理，承受局部集中荷载的能力较弱；连续冷变形会引起冷作硬化，导致轧硬卷强度、硬度上升，韧塑指标下降，冲压性能恶化，仅适用于简单变形的零件。

四、热轧与冷轧的核心区别总结

二者的核心区别在于轧制温度，“冷”指常温（低于再结晶温度），“热”指高温（高于再结晶温度），具体差异主要体现在三个方面：

1、外观及表面质量： 由于冷板是热板在冷轧工序后得到的，而且冷轧同时还会进行一些表面精整所以冷板在表面 质量（如表面粗糙度之类）上比热板来得好，所以如果对产品后序上漆等涂覆质量存在较高要 求的，一般选择冷板，另热板又分酸洗板和未酸洗板，酸洗板表面由于酸洗过所以成正常的 金属色，但是未冷轧所以表面还是没冷板高，未酸洗板通常表面会有氧化层，发乌，或者存 在四氧化三铁乌层。通俗讲，就是火烤过似的，而且如果存放环境不好的话通常会带点锈。

2、性能：一般情况下，热板和冷板在工程中其机械性能是认为无区别的，虽然冷板在冷轧 过程中存在一定的加工硬化，（不过不排除对机械性能要求严格的情况，那就需要区别对待 了），冷板通常比热板的屈服强度稍高，表面硬度也高一些，具体怎么样需要看冷板退火的 程度。但是不管怎么退火冷板强度是比热板高的。

3、成形性能：由于冷热板的性能基本差不太多，所以成形性能的影响因素就要看其表面质量 的区别的，由于表面质量是冷板来的要好，所以通常来讲同材质的钢板，冷板比热板的成形 效果来得好一些。
