如何区分操作压力、设计压力、MAWP？

在压力容器、换热器、管道和锅炉领域，常见三个与压力相关的术语：

• 操作压力（Operating Pressure）
• 设计压力（Design Pressure）
• MAWP（最大允许工作压力，Maximum Allowable Working Pressure）



尽管这些术语常同时出现在图纸、数据表和检验文件中，但它们不能互换使用。它们代表不同的压力控制层级，决定了机械安全裕度、运行边界以及是否符合检验标准。

本文结合标准、计算逻辑及实际失效案例，对其定义、关系及工程意义进行说明。

一、操作压力（Operating Pressure）

操作压力是设备在正常运行时的压力。它由工艺条件决定，而不是由机械强度决定。

操作压力是设备正常运行时的压力。

根据 GB 150.1-2011：“操作压力是指在正常操作条件下可能出现的最大压力。”

特点：由工艺工程师提供，来源于 PFD / P&ID 的稳态工况，不用于确定壁厚，通常低于设计压力

示例：若蒸馏塔底操作压力为 1.5 MPa，塔顶为 0.1 MPa（绝压），则系统操作压力通常取最大操作点（1.5 MPa）。

二、设计压力（Design Pressure）

设计压力是用于机械计算的基础，用于确定壁厚，选择阀门、法兰、垫片及部件等级，设定安全阀压力，进行法规评估等。

设计压力是用于设备强度计算和设计的压力。

其必须高于可能出现的最大操作压力，并考虑静液柱压力、工艺波动、温度影响或设计安全裕度等方面的因素。

计算示例：

项目	压力（MPa）
正常操作压力	1.6
静液柱压力	0.1
工艺波动	0.05
安全裕度	0.1
设计压力	≈ 1.85 → 取整为 2.0 MPa

因此，该容器应按 2.0 MPa 设计，而不是 1.60 MPa。

三、MAWP（最大允许工作压力）

MAWP 表示在设计温度下，设备在考虑结构最薄弱部位时所能承受的最大安全压力。

MAWP 是设备实际可承受的物理极限压力。

根据 ASME BPVC VIII-1：“MAWP 是在设计温度下，使应力不超过许用应力时允许的最大内压。”

MAWP 在制造完成后计算，考虑实际测量壁厚、焊接质量、材料性能。

示例：某容器设计压力为 2.0 MPa，但实际制造壁厚大于最小要求，经重新计算：

MAWP = 2.15 MPa

铭牌仍标为 2.0 MPa，但设备实际可承受 2.15 MPa。

四、三者之间的关系

参数	决定者	出现位置	作用	典型数值水平
操作压力	工艺工程师	PFD / P&ID	正常运行参考	最低
设计压力	机械/容器工程师	总图/铭牌	强度计算依据	中间
MAWP	制造方/检验机构	检验报告/数据表	结构极限	最高

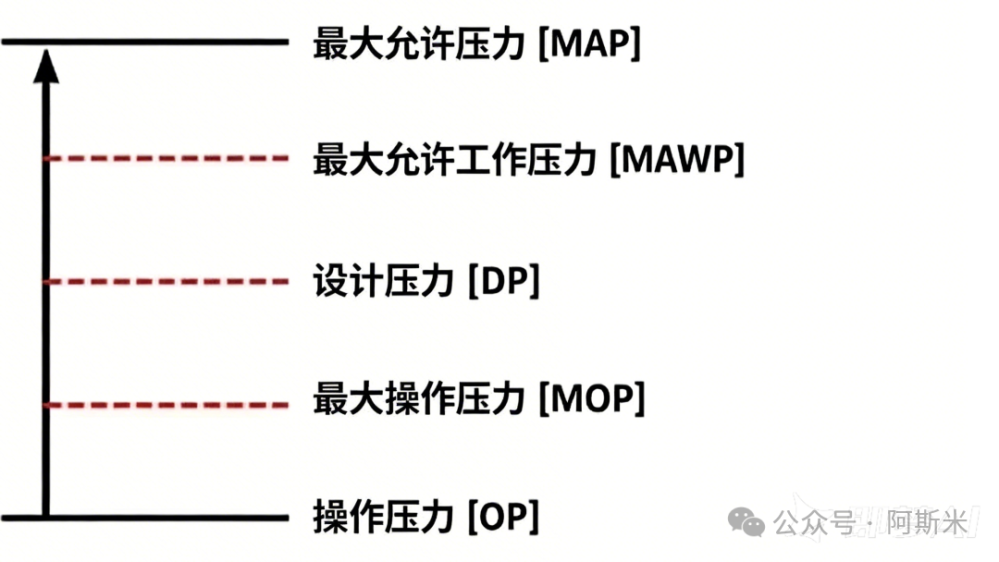

强制安全关系：

操作压力 ≤ 设计压力 ≤ MAWP

它们构成三层安全边界：

• 运行层：装置实际运行的压力
• 设计层：工程计算依据
• 物理极限层：设备材料实际承受能力




五、常见工程错误

错误	后果
将设计压力当作运行上限	疲劳损伤与裂纹产生
忽略高塔静液柱压力	上部薄壁区域可能破裂
误认为 MAWP = 安全阀设定值	可能导致违法超压运行
未在腐蚀后重新评估 MAWP	老化设备 =最低的MAWP =风险增大

六、国际规范差异

项目	中国 GB 150	ASME BPVC VIII-1
铭牌标注压力	设计压力	MAWP
MAWP 使用方法	多见于检验报告	作为运行主要参考压力
安全阀设定	≤ 设计压力	≤ MAWP × 安全系数

结语

操作压力定义实际运行状态。设计压力确定工程计算边界。MAWP 定义物理与法规安全极限。

成熟的工程师不仅会“计算压力”，更理解它们之间的边界关系。
