焊得好≠焊得牢？

你是不是也曾困惑，明明焊缝成型堪称完美，为什么最终产品还是变形超差，甚至用着用着就裂了？别急，今天我们带你一文看透焊接世界的“隐形杀手”—残余应力与变形，并送上一整套“降服”秘籍。

在制造业的江湖里，焊接绝对算是一门核心手艺。但凡与金属打交道，十有八九都离不开它。然而，很多一线工程师和技术员常常被一个问题困扰：

“焊得再漂亮，参数调得再精准，如果最后焊件变形超差了、开裂了，那一切努力都白费了！”

这句话道出了无数焊接人的心声。一个漂亮的焊缝，不等于一个可靠的结构。在这个“看脸”的时代，焊接却是一门需要深入“骨髓”的学问。而藏在骨髓里的“病根”，就是我们今天要聊的主角——焊接应力与变形。

焊接工人正在进行焊接作业

一、 “元凶”是谁？一场不均匀的“高温派对”
要解决问题，必先溯其源头。焊接应力与变形的“元凶”到底是谁？

答案很简单，就五个字：不均匀加热。

想象一下，焊接过程就像在钢板上举办一场“局部高温派对”。焊枪一开，电弧燃烧，焊缝区域的温度瞬间飙升到上千度，金属受热拼命想膨胀。可它周围那些没被加热的“冷金属邻居”们，却纹丝不动地站着，还死死拽着它，不让它“伸展拳脚”。

想膨胀的膨胀不了，被死死压着；等派对结束，焊缝冷却下来，想收缩“回家”了，又发现周围的邻居已经把位置占好了，它回不去，被强行拉着。

这么一番折腾下来，材料内部就憋了一股巨大的劲儿，这股劲儿，就是大名鼎鼎的焊接残余应力。它就像一个“内鬼”，悄无声息地潜伏在焊件内部，随时准备搞破坏。

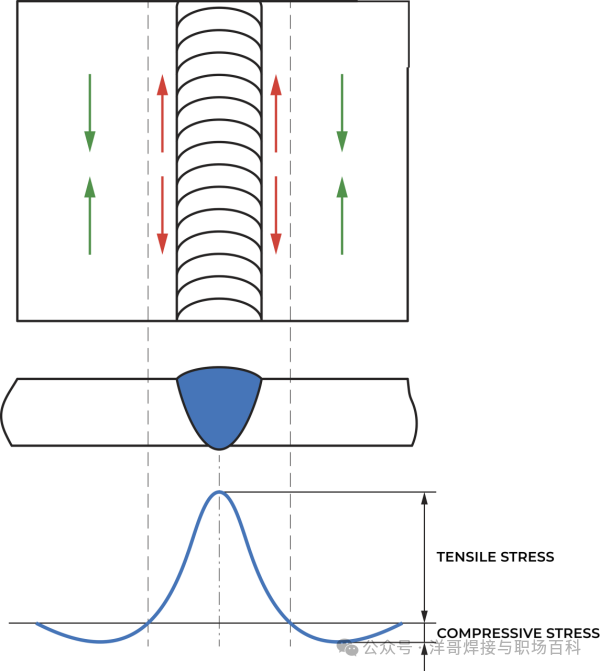

焊接残余应力分布示意图

这个应力非常复杂，它在焊缝及其附近区域表现为拉应力（上图中的波峰），峰值甚至可以达到材料的屈服极限！这意味着什么？意味着你的零件还没开始干活，就已经被自己人拉到快要断裂的边缘。而在远离焊缝的区域，则表现为压应力（上图中的波谷），与拉应力相互平衡，维持着整个构件的稳定。

二、 “破坏现场”：六种变形，招招致命
“内鬼”应力一发力，“明匪”变形就开始登场了。它主要会耍六种花招，可以分为两大类：

第一类：平面内变形（改变尺寸）

◆ 纵向收缩：1米长的梁，焊完变成99.9厘米。

◆ 横向收缩：对接的两块板，中间焊缝处变窄了。

◆ 回转变形：平面内的角度变化。

第二类：平面外变形（改变形状）

◆ 角变形：最常见的V形坡口焊完，板子两边翘起来一个角度。

◆ 弯曲变形：笔直的工字钢，焊完变成了“香蕉梁”。

◆ 扭曲/波浪变形：薄板焊接的噩梦，焊完的板子跟薯片一样，凹凸不平。

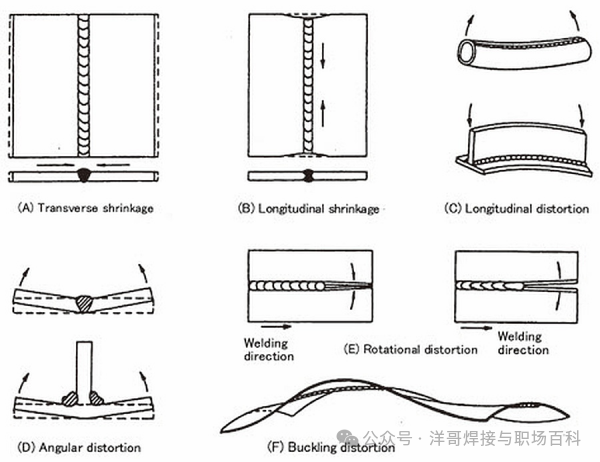

六种基本的焊接变形类型

这些变形的危害是“釜底抽薪”式的：

◆ 降低承载能力：残余拉应力与外部载荷叠加，极易引发脆性断裂，并大大降低结构的疲劳寿命。

◆ 影响加工精度：一块带着巨大应力的钢板，你拿去机加工，一铣一刨，破坏了应力平衡，新的变形又会发生，尺寸瞬间报废。

◆ 导致结构失稳：对于受压杆件，残余压应力会提前让它“腿软”，还没到设计载荷就屈曲失稳。

◆ 加速应力腐蚀：在腐蚀环境下，残余拉应力会引导腐蚀介质直攻晶界，导致灾难性的应力腐蚀开裂。

总之一句话：焊接应力与变形，是焊接结构安全可靠的“头号公敌”。

三、 “降服秘籍”：从设计到焊后的“组合拳”
既然敌人如此凶险，我们该如何应对？最高明的策略，永远是“防患于未然”。我们需要打出一套从设计到焊后的“组合拳”。

第1招：设计预防——防患于未然

设计是第一道防线。在图纸阶段就应该思考如何减少应力源。例如，合理减少不必要的焊缝数量和尺寸，避免焊缝在局部区域过于密集或交叉。同时，优化接头形式，优先采用刚度较小的接头，给金属留出更多自由收缩的空间。

第2招：工艺控制——过程中的“围追堵截”

如果在设计阶段没堵住，那我们就在焊接过程中进行“拦截”。

◆ 合理的焊接顺序：这是个大学问。总原则是先焊收缩量大的焊缝，后焊收缩量小的。对于长焊缝，切忌从一头焊到另一头，可以采用：分段退焊法或跳焊法，把热量分散开，打“游击战”，避免热量持续累积。

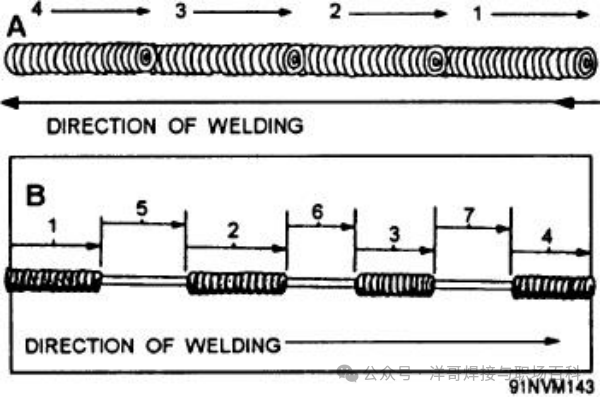

分段退焊法与跳焊法示意图

◆ 反变形法：这是个聪明的办法。预判到焊后会向上翘10毫米，那就在焊前先让它向下弯10毫米。等焊完了，变形一抵消，正好变直。这需要丰富的经验和准确的计算。

◆ 刚性固定法：这招比较“霸道”。焊前用各种夹具、支撑、压铁，把工件死死地固定住，不让它动弹。变形量确实下来了，但代价是内部应力会急剧增大。所以这招要慎用，一般用于刚度较大或批量生产的结构，且最好配合后续的热处理。

第3招：焊后处理——最后的“补救”

如果构件已经焊完，我们还有最后的“补救”机会。

◆ 焊后热处理（PWHT）：这是最经典、最有效的方法。将整个焊件或局部区域，重新放回热处理炉里，均匀地加热到一定温度（如550-650℃）并保温。在这个温度下，材料会变“软”，内部的应力通过蠕变得到松弛。缺点是成本高、周期长。

◆ 机械法矫正：对于已经发生的变形，可以通过压力机、千斤顶等施加外力进行矫正。但这治标不治本，只是改变了形状，内部的残余应力依然存在，甚至可能引入新的应力。

四、 终极思考：应力与变形的“辩证法”
讲到这里，你可能会发现一个矛盾：要减小变形，可以用刚性固定法，但这会增大应力；要减小应力，最好让焊缝自由收缩，但这又会增大变形。到底该听谁的？

这就是焊接控制的艺术——权衡与决策。

决策原则：

1.看材质：如果是裂纹敏感性强的材料（如高强钢），应优先考虑减小拘束，降低应力，防止开裂是第一要务。

2.看用途：如果构件主要承受重载、动载荷，那就要优先控制应力，保证其疲劳寿命和结构安全；如果构件主要是保证装配尺寸，那就要优先控制变形，但同时要警惕裂纹风险。

因此，当应力与变形这对“冤家”打架时，我们作为“裁判”，要做的不是拉偏架，而是根据最终产品的使用要求，来选择最合适的控制策略。

结语
最后，我想送给大家一句话：
“没有完全不变形的焊接，只有可控的变形。”
我们的目标，不是将应力或变形降到零，这在物理上几乎不可能。我们的目标，是深刻理解其产生机理，运用系统性的方法，将它们控制在设计允许的可接受范围内，从而确保每一个焊接产品的安全、可靠与精确。
