止回阀的设置

一、国家标准（GB）
1. GB 50160-2008（2018年版）《石油化工企业设计防火标准》
7.2.7.1 连续使用的公用工程管道上应设止回阀，并在其根部设切断阀；
7.2.7.2 间歇使用的公用工程管道上应设止回阀和一道切断阀或设两道切断阀，并在两切断阀间设检查阀；
7.2.11 离心式可燃气体压缩机和可燃液体泵应在其出口管道上安装止回阀。
2. GB/T 20801.6-2020《压力管道规范 工业管道 第6部分：安全防护》
7.4.1 蒸气、空气、氯气等公用工程管道与 GC1 级、GC2级管道连接时，应符合下列规定：
a) 连续使用的公用工程管道上应设止回阀，并在其根部设切断阀；
b) 间歇使用的公用工程管道上应设两道切断阀，并在两阀间设检查阀。
3. GB 50316-2000（2008年版）《工业金属管道设计规范》
14.3 需防止流体倒流的管道上，应设置止回阀。
4. GB 50028-2006（2020年版）《城镇燃气设计规范》
9.4.8 液化天然气卸车口的进液管道应设置止回阀；
10.3.3 燃气表保护装置的设置应符合下列要求：
1 当输送燃气过程中可能产生尘粒时，宜在燃气表前设置过滤器；
2 当使用加氧的富氧燃烧器或使用鼓风机向燃烧器供给空气时，应在燃气表后设置止回阀或泄压装置。

二、石油化工行业标准（SH/T）
1. SH/T 3012-2011《石油化工金属管道布置设计规范》
6.4.2 真空泵的止回阀应设在泵进口切断阀的上游；
10.6.6 当凝结水回收总管高于疏水阀时，除热动力式疏水阀外，应在疏水阀后设止回阀（疏水阀可以自带止回功能）。
2. SH/T 3122-2013《炼油装置工艺管道流程设计规范》

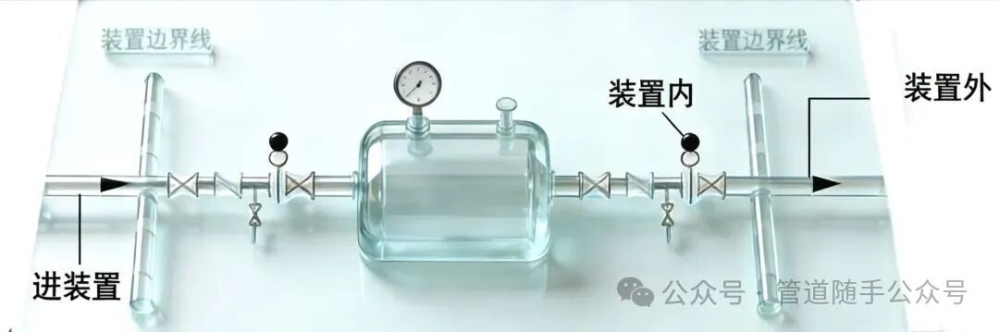

3.3 工艺管道进装置边界处应按顺序设置切断阀、止回阀、排凝阀、8字盲板和切断阀；工艺管道出装置边界处应按顺序设置切断阀、止回阀、排凝阀、8字盲板和切断阀；对既可开工引油又可停工退油的工艺管道，可不设止回阀（炼油企业）；

4.11 根据工艺过程要求向塔顶管出线注入其他介质（如氨、有机胶、缓蚀剂、水等）时，在其他介质的管道上应设置止回阀和切断阀；

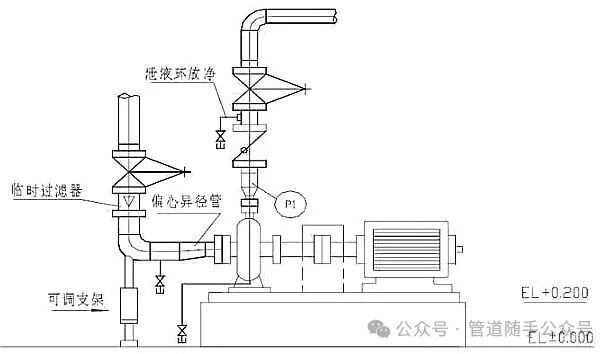

11.5 离心泵、旋涡泵出口管道上应设置止回阀，止回阀宜设在泵出口管嘴与泵出口第一道切断阀之间；泵出口管道为多分支时，宜在泵出口总管上设置止回阀；
11.7 对出口与入口压差大于4.0MPa的离心泵，宜在泵出口管道上设置双切断阀和不同形式的止回阀；
12.6 操作压力（绝）大于或等于4.0MPa的离心式氢气压缩机的出口管道上宜设置双止回阀或止回阀加火灾安全型紧急切断阀；出口管道设置火灾安全型紧急切断阀时入口管道也应设置火灾安全型紧急切断阀；


13.4 背压式汽轮机乏汽管道上应设置切断阀和止回阀，该止回阀应靠近汽轮机出口管嘴安装。
3. SH/T 3162-2011《石油化工液环真空泵和压缩机工程技术规范》
6.1.7 止回阀：
6.1.7.1 在真空泵或压缩机的入口应设置一个止回阀；
6.1.7.2 在工作液分离器气体出口应设置一个止回阀。

三、化工行业标准（HG/T）
1. HG/T 20549-1998《化工装置管道布置设计规定》
8.3.1.3 离心式压缩机出口管与工艺系统相接时，应在切断阀前设止回阀；
17.3.6 软管站在氮气管的切断阀前应加装止回阀。
2. HG/T 20570《化工企业安全卫生设计标准》（系列标准）
3.0.2.5 离心泵进口为吸上状态时，为保持泵内液体在进口管端装设的底阀也是一种止回阀。
3. HG/T 20570.18《化工装置工艺系统工程设计规定 第18部分：管道伴热和隔热》
2.0.4.6 公用物料管道可能由于工艺流体倒流而遭到污染时，则在公用物料管切断阀下游设止回阀。
4. HG/T 20559-1993《管道仪表流程图设计规定》（系列标准）
2.2.3/4 离心式压缩机工艺排出气管道应设置止回阀；活塞式压缩机工艺排出气管道上建议设止回阀；止回阀设在切断阀上游，靠近压缩机布置；离心式氢气压缩机排出气管道设置双止回阀；活塞式压缩机气体的脉动，工艺排出气管上不宜选用旋启式止回阀。

四、地方标准（DB）
1. DB32/T 3617-2019《液氯使用安全技术规范》
6.4.6 输送气化后氯气的工艺管道进入多套用氯装置前应分别设置止回阀、分配台、调节阀、压力表、流量计等。
