Class系列和PN系列的核心差异有哪些？

Class 系列（美标）与 PN 系列（欧标 / 国标）是管道元件（法兰、阀门等）两大核心压力等级体系，核心差异在标准来源、压力表示、尺寸体系与应用场景，二者不可直接换算，需按对应标准选型。

核心定义与标准体系

项目	Class 系列	PN 系列
标准来源	美标体系（ASME B16.5/16.34、ANSI）	欧标 / 国际标准（DIN、EN、ISO 7005），国标对应 GB/T 1048、HG/T 20592
压力含义	磅级（Class），单位 psi，基于材料在基准温度（如 454℃）下的额定压力	公称压力（PN），单位 bar/MPa，基于常温（20℃）下的最大允许工作压力
常见等级	Class150/300/600/900/1500/2500	PN2.5/6/10/16/25/40/63/100/160
典型应用	北美项目、API 石化装置、美标设备配套	欧洲 / 国内项目、市政管道、化工 / 电力通用工程

公称通径（DN/NPS）定义差异

1. 美标 Class 体系

采用NPS（Nominal Pipe Size） 公称管尺寸，单位为英寸，例如 NPS 1、NPS 2、NPS 10。

NPS 数值与管道实际内径无直接对应关系，仅代表系列规格；

管道壁厚按 Sch（Schedule） 分级（如 Sch40、Sch80、Sch160），同一 NPS 不同 Sch 的实际外径相同、内径不同。

标准依据：ASME B36.10M（无缝与焊接钢管）。

2. 欧标 PN 体系

采用 DN（Nominal Diameter） 公称直径，单位为毫米，例如 DN25、DN50、DN200。

DN 是一个名义参考尺寸，既不直接等于管道内径，也不直接等于外径，仅用于标识管道规格等级。

标准依据：GB/T 1048（管道元件公称通径）、EN ISO 6708。

关键差异要点

1.压力与温度关联

Class：压力随温度升高显著降低，需查 ASME 材料温度 - 压力额定表（如 Class150 在 454℃约 2.0MPa）。

PN：以常温为基准，高温工况需按标准修正许用压力。

2.尺寸与结构

相同公称通径（DN/NPS）下，法兰外径、螺栓孔中心圆、螺栓规格 / 数量、密封面尺寸均不同，不可互换安装。 密封面形式均可为 RF/FF/MFM，但细节参数按对应标准执行。

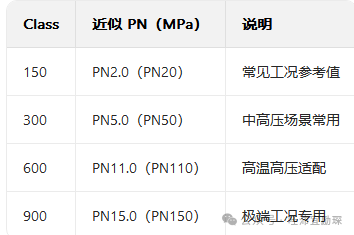

3.近似对应关系（非精确换算）

通用规律： 同一公称通径下，PN 系列法兰的外径、螺栓孔中心圆直径普遍大于 Class 系列，因 PN 设计更侧重常温常压工况的结构稳定性。 压力等级越高，尺寸差异越显著（如 Class 600 与 PN100 法兰，螺栓数量、孔径差距会进一步拉大）。

选型与工程注意事项

• 优先按项目指定标准（如 HG/T 20615 对应 Class，HG/T 20592 对应 PN）选型，避免混用以防泄漏或结构失效。
• 高温 / 高压工况必须核对材料的温度 - 压力额定值，不可仅按常温近似值判断。
• 配套元件（垫片、螺栓、阀门）需与法兰体系一致，确保整体密封与强度匹配



wujian_kf 发表于 2026-1-21 11:14
Class 温压表示例有错，class 150在常温下其最高压力才1.98 MPa，怎么可能会在454℃时有2.0 MPa的压力？望 ...

Class150相当于PN2.0MPa。Class和PN是两种不同的压力等级标识体系，Class为美标体系常用的压力等级标识，一般是指在454℃（也有说法是425.5℃）下所对应的压力；而PN为欧标体系常用的压力等级标识，是指在120℃下所对应的压力。

Class 温压表示例有错，class 150在常温下其最高压力才1.98 MPa，怎么可能会在454℃时有2.0 MPa的压力？望改之。
