管道设计中常见违规条文场景

管道设计中最易违反的条文集中在三类核心内容：一是安全红线要求（如防火间距、介质隔离、禁止穿越等）；二是基本设计原则（如焊接优先、坡度流向、分层布置等）；三是施工可行性相关要求（如操作检修空间、焊缝位置等）。

设计过程中需重点关注规范中的强制性条文（通常带有“必须”“严禁”“应”“不得”等措辞），同时加强对多专业交叉区域（如与电缆、结构、建筑衔接部位）的协调审查，避免违规风险。

一、设计原则与总图布置

规划不统一：分期施工的工程未对管道进行统一规划，导致施工、生产、检修相互影响。

穿越无关区域：永久性管道（尤其是可燃、有毒介质管道）穿越或跨越与其无关的工艺装置、储罐组或建筑物，此为反复强调的强制性条文。

妨碍消防：管道布置（特别是沿地面敷设的管道）环绕装置或罐组，或位于防火堤与消防车道之间，妨碍消防作业开展。

二、安全间距与敷设方式

1. 间距不足

管道之间间距：管廊、管墩或管沟内，管道外壁（含隔热层）之间及其与结构之间的最小净距不满足规范要求。

与特定设施间距：氧气管道与可燃介质管道共架时，平行及交叉净距不足，或未用不燃物料管道隔开。

电缆与管道间距：尤其是电缆与热管道、电缆桥架与热影响管道的间距不符合要求。

管道与道路/铁路间距：管廊边缘至铁路、道路、建筑物的水平距离未达到规范标准。

2. 敷设方式错误

  不当埋地/管沟

  工艺管道沿道路敷设在路面下或路肩上下。

  可燃、有毒介质管道采用埋地敷设（有毒介质管道明确不应埋地）。

  必须采用管沟时，未在进/出口进行密封隔断，未采取防止可燃气体积聚的措施。

  热力管道与可燃液体管道同沟敷设。

套管设置不当（管道穿建筑物楼板、屋顶、墙面时）

  未设套管，或套管直径小于隔热层外径。

  管道焊缝置于套管内。

  套管高度不足（规范要求高出楼板/屋面50mm）。

三、管道组成与连接

1. 管道连接方式错误

可燃气体、液化烃、可燃液体及有毒介质管道，未优先采用规范推荐的焊接连接，反而大量使用法兰或螺纹连接（仅设备、阀门接口等必要处允许用法兰/螺纹连接）。

公称直径等于或小于25mm的可燃介质管道采用锥管螺纹连接时，除缝隙腐蚀介质外，未在螺纹处进行密封焊。

2. 阀门及附件布置错误

阀门位置不当：

  布置在人行通道、机泵上方等易泄漏部位，且未设置安全防护。

  布置在跨越厂内铁路、道路的管道段上。

  手动阀门布置在超过2.2m的操作不便高度，且未设平台。

  低温液体阀门阀杆未垂直向上，或倾斜角度超过30°。

补偿器选用不当：在跨越、穿越厂区铁路和道路的管段上，错误安装金属波纹管补偿器。

管托选用错误：保冷管道未选用保冷管托；隔热层厚度与管托高度不匹配。

焊缝布置违规：

  焊缝间距小于规范要求（如DN≥50mm管道，焊缝间距不宜小于100mm）。

  环焊缝布置在管托范围内。

  在焊缝及边缘上开孔接管，未进行强度校核。

四、特定介质管道设计

1. 有毒/腐蚀性介质管道

未采用焊接连接。

违规进行埋地敷设（规范明确禁止有毒介质管道埋地）。

管道上的法兰未设置安全防护罩。

附近未设置安全喷淋洗眼器（服务半径需≤15m）。

2. 可燃/液化烃介质管道

进、出装置边界处未设置隔断阀和盲板（或8字盲板）。

未考虑惰性气体置换设施。

未设置静电接地措施（尤其是轻质油品流速超限时）。

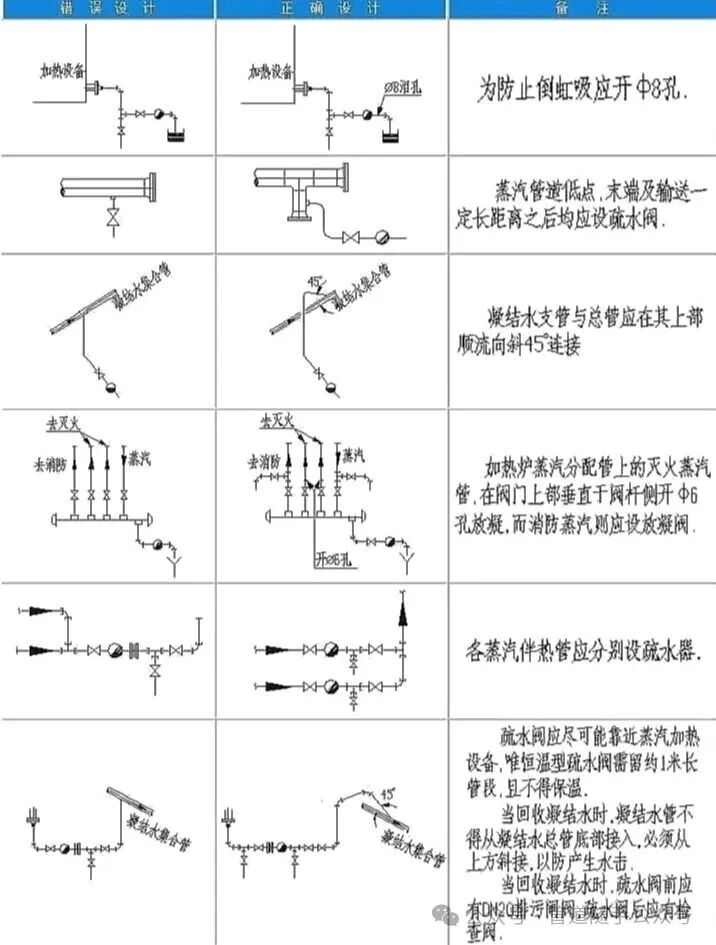

连续操作的可燃气体管道低点未设两道排液阀。

3. 固体/浆液/易凝介质管道

布置时出现死角、袋形，未实现“步步高/低”设计。

固体物料支管与主管连接夹角大于45°。

弯管弯曲半径太小，未满足最新弯曲半径的要求。

未设置坡度，或坡度不符合规范要求。

五、管廊布置与应力分析

1. 管廊分层错误

热管道与液化烃管道、低温管道相邻布置，或低温管道布置在热管道上方。

腐蚀性介质管道布置在驱动设备正上方。

未遵循“气体在上、热介质在上、液化烃/腐蚀性/低温介质在下”的基本原则。

2. 忽视管道柔性与应力

对有热位移的管道（尤其是埋地管道），未设置挡墩或采取补偿措施。

未对泵、压缩机进出口管道、高温管道等关键管道进行详细应力分析，导致管口受力超标或支架设计不当（如支架托空）。

未考虑管道热膨胀对间距的影响（即“软碰撞”），导致运行时管道相互碰撞。

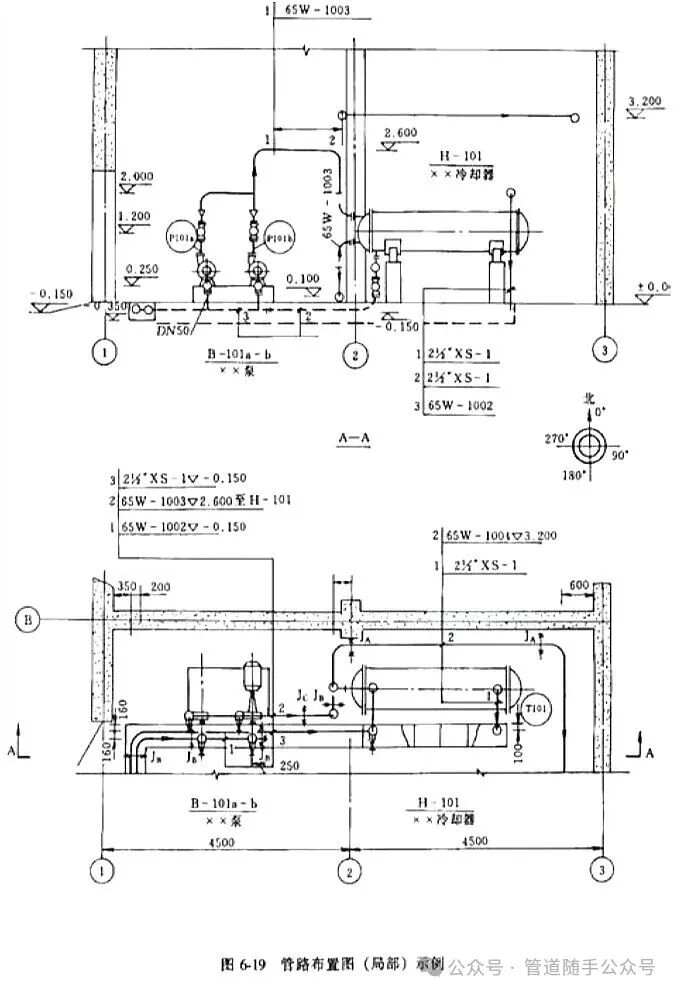

六、施工图与文件管理

盲目罗列所有相关规范，未根据项目特点选择适用规范，导致规范间要求冲突。

管道分类分级错误（如将GC1误划为GC2），造成施工检测比例不符合强制要求。

对压力管道范围理解错误，给非压力管道图纸加盖压力管道设计资质章。

选用非优先管径系列（如DN32、DN65、DN125等）。

设计压力≥10MPa时，错误选用GB/T 8163等不适用于高压的钢管标准。
