来看看GB150对焊缝余高的规定

焊缝余高，英文名称：reinforcement；excess weld metal。

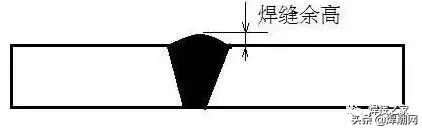

定义：焊缝表面两焊趾连线上的那部分金属高度。

01 余高的作用

在焊接过程中应该有焊缝余高。因为最后一层起保温和缓冷的作用，对细化晶粒、减少焊接应力起很大作用。同时也是气孔等杂物的收集区。

02 余高的坏处

压力容器不希望有突变，造成局部应力集中。另外余高肯定有缺陷，这种缺陷很可能是产生疲劳裂纹的核。裂纹源→疲劳扩展→断裂。中国和日本曾经联合做过试验，发现有余高的设备比打磨后没有余高的设备使用寿命短2.0～2.5倍。

03 标准对余高的要求

1）JB4732对疲劳设备要求打磨，其它设备有限制范围。基本上是不影响贴片即可，没要求打磨。

2）中国国家标准GB150是这样规定的，见图表格与图：

04 欧美国家对余高的要求

打磨。外观质量好是国外产品畅销的原因之一，另外打磨之后能防环境腐蚀、避免产生过大的应力集中、延长了焊缝的使用寿命。

05 对余高的处理建议

提倡打磨，确实好。标准是最低要求，所以建议对重要设备或投资较大的设备进行打磨，对投资小的设备就没有必要进行打磨了。

06 焊缝余高过大的危害

焊趾处易形成应力腐蚀裂纹对接接头的应力集中主要是焊缝余高引起的，对接接头的焊缝，其焊趾处的应力最大。

焊缝的余高愈大,应力集中程度愈严重,焊接接头的强度反而会降低。焊后削平余高,只要不低于母材,减少应力集中,有时反而可以提高焊接接头的强度。

07 外焊缝余高过大，不利于防腐

作业时如采用环氧树脂玻璃布进行防腐,外焊缝余高大,将使焊趾处不易压牢。同时,焊缝越高则防腐层就越应加厚,因标准规定防腐层的厚度是以外焊缝的顶点为基准测算的,这就加大了防腐成本。

08 内焊缝余高大，增加输送介质的能源损失

输送用焊管内表面若未做涂层防腐处理时,其内焊缝的余高大,则对输送介质的摩擦阻力也大,由此将使输送管线的能耗增加。

09 焊缝余高的控制措施

调整好焊接线能量

检查焊接线能量是否合适,一般用焊接接头的酸蚀样来检查。

一是检查内外焊缝的重合量的程度,

二是检查焊道腰部的宽窄。
