什么是法兰的“水线”？

法兰水线是法兰密封面上的精细沟槽纹理，多为同心圆或螺旋状，用于配合软质垫片提升密封性能，常见于突面（RF）法兰，高压或金属垫片场景则不适用 。它至今仍在低压、非金属软垫片的工业场景广泛使用，只是形式与标准随技术升级而优化。

一、定义与核心本质

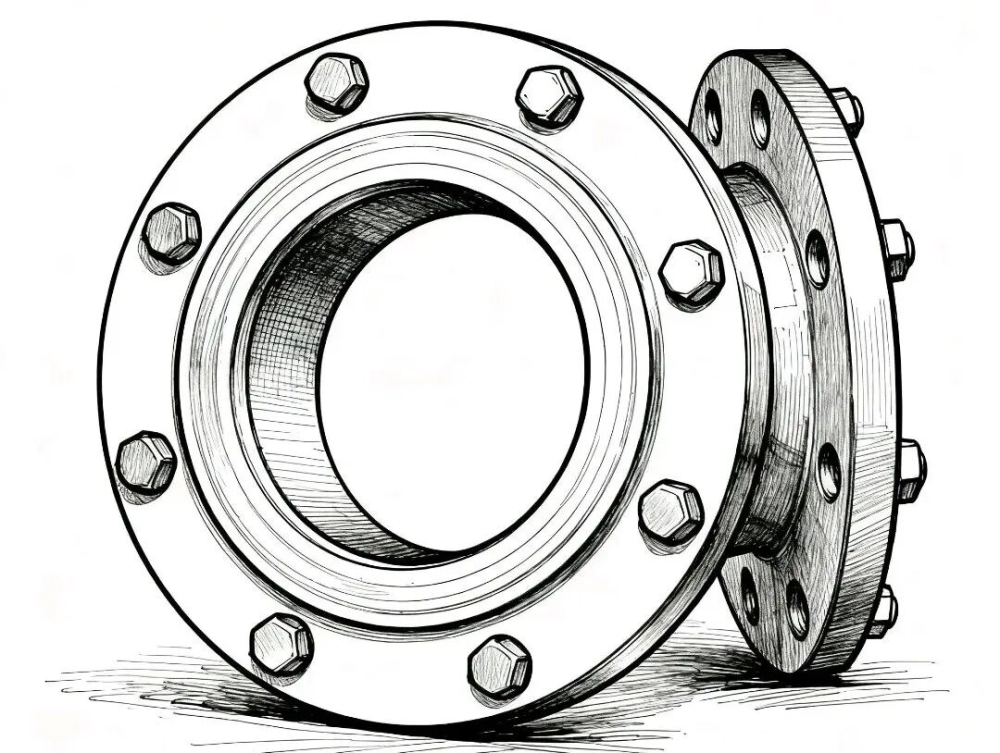

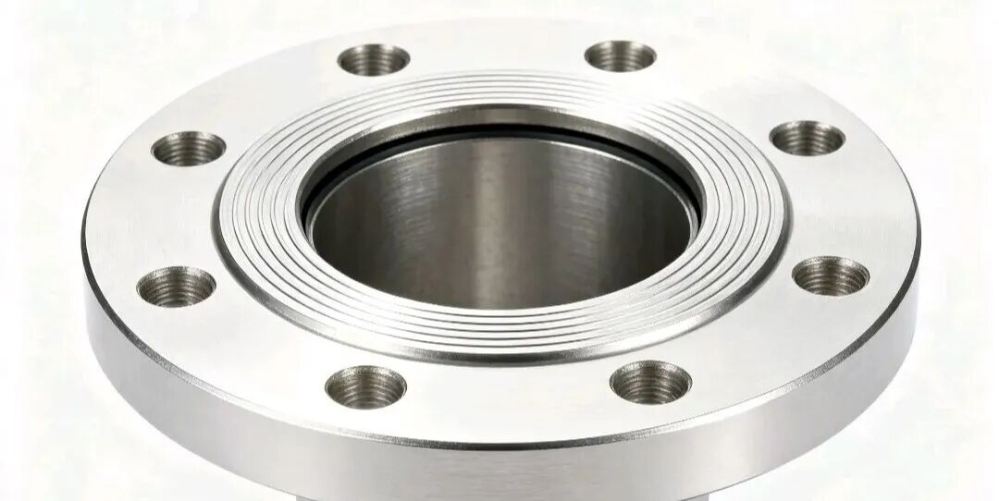

法兰水线，俗称“水纹线”，是在法兰密封面（尤其RF突面）用车削加工的密纹沟槽，核心是形成微观咬合与迷宫效应，适配软质垫片的密封需求。早期为2-4条倒三角深槽（约深1mm），现主流为密纹水线，按标准分美标、德标、船用等类型。美标常见参数：深约0.05mm，节距0.45-0.55mm，粗糙度3.2-6.3μm；德标深0.4mm、节距0.8mm；船用多为2-3条纹。

其本质是通过纹理改变密封面微观形态，增强垫片与法兰的结合力，阻止介质泄漏。值得注意的是，法兰水线的精度要求极高，国标明确规定平面度误差不得超过0.1mm，圆度误差不超过0.2mm，这种高精度控制直接决定密封效果——数据显示，水线不平整度每增加0.1mm，泄漏率将上升约10%。

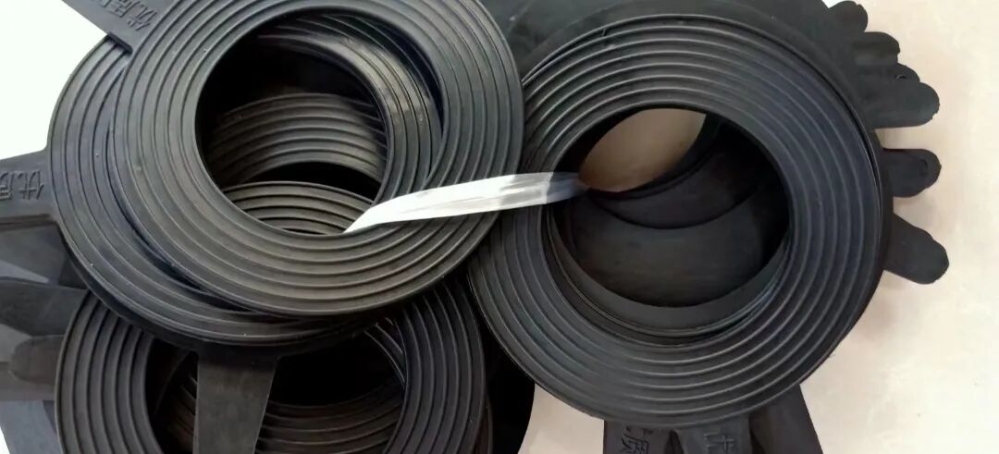

水线的密封效果依赖与垫片材质的协同作用，不同垫片特性需匹配对应的水线参数，否则会导致密封失效：

1. 无石棉纤维垫片：适配浅密纹水线（深度0.05-0.1mm），其纤维结构易嵌入沟槽形成密封，且水线不会破坏垫片的弹性基体，适配PN≤2.5MPa、温度≤250℃的水、空气等无腐蚀工况。



2. 柔性石墨复合垫：适配中等深度水线（0.1-0.2mm），石墨的可塑性强，能充分填充水线间隙，且耐高温（≤450℃）的特性可匹配低压蒸汽管道，需注意水线节距控制在0.5-0.8mm，避免石墨颗粒脱落堵塞沟槽。

3. PTFE包覆垫：因表面光滑、摩擦系数低，需搭配更细密的水线（节距0.3-0.4mm）增强咬合度，且仅适用于PN≤1.6MPa的强腐蚀介质场景，水线过深易导致包覆层破损，引发介质渗透。



4. 丁腈橡胶（NBR）垫片：弹性优异，可适配轻微不规则水线，但需控制水线深度≤0.1mm，避免尖锐沟槽划伤橡胶表面，适配温度-40℃至120℃的油类、液压介质管道。

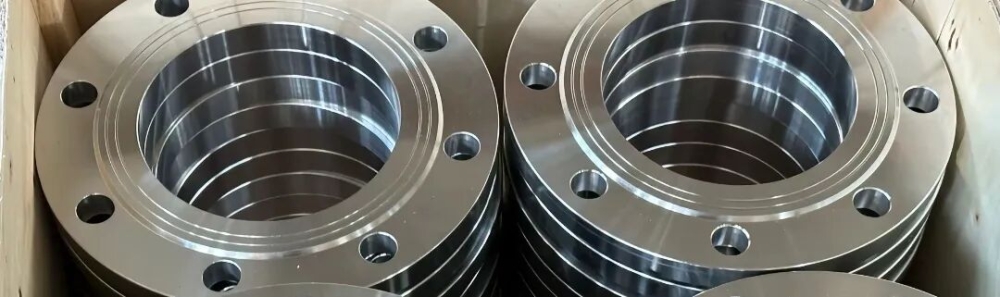

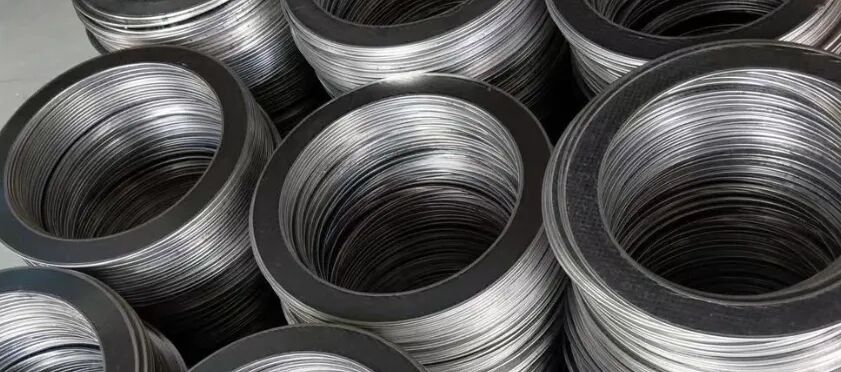

- 核心原则：软质垫片选密纹浅槽，弹性垫片选均匀浅槽，金属类垫片（如金属缠绕垫）禁止搭配水线，避免垫片金属层被沟槽划伤，丧失密封性能。


二、核心作用机制

1. 微观咬合增强密封：软垫片受压嵌入水线沟槽，形成“嵌入式密封”，增大接触面积与摩擦力，防止垫片滑移，提升密封稳定性。

2. 迷宫效应阻漏：沟槽构成曲折通道，大幅增加介质泄漏阻力，尤其对渗透性强的介质效果显著。

3. 压力均匀分布：引导螺栓预紧力均匀传递，避免局部应力集中导致垫片压溃或密封失效。

4. 形变缓冲：为温度、压力波动下法兰与垫片的微量形变提供空间，维持密封完整性。

5. 适配软垫片特性：专为非金属软垫片设计，如石棉橡胶垫、柔性石墨复合垫等，金属垫片因难塑性变形，水线反而易损伤密封面，降低效果。

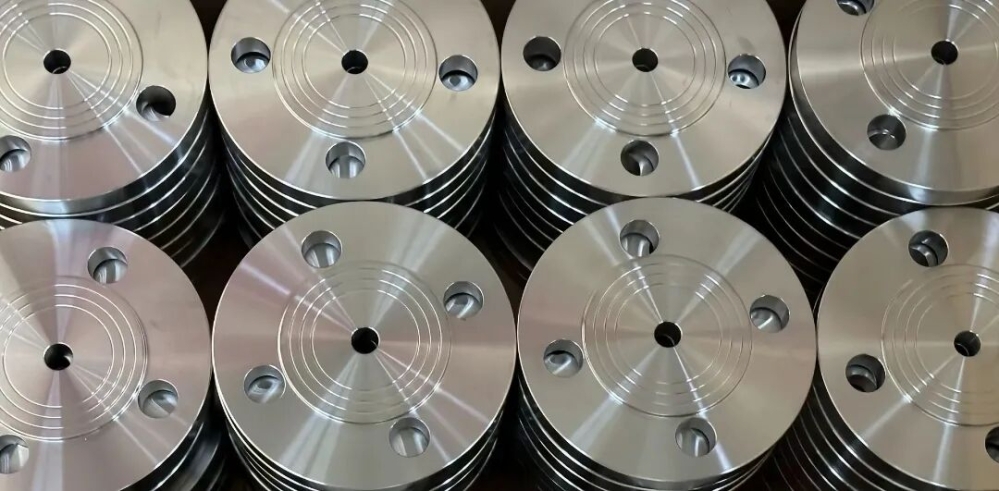

三、发展与标准演变

- 早期阶段（20世纪90年代前）：主流为2-4条倒三角深槽水线，适配石棉垫片，JB/T81-94等标准对PN0.6-2.5MPa凸面法兰有相关规定，后因石棉危害被逐步淘汰。

- 过渡阶段（90年代 - 2009年）：化工部HG20592-97标准明确，PN≤4.0MPa突面法兰配非金属垫片可车密纹水线（RF(A)），金属垫片不推荐；同期美标ASME B16.5规范密纹水线参数，强调粗糙度控制 。

- 现行阶段（2009年后）：HG20592-2009等国标与美标接轨，以密纹水线为主；明确车削形成的3.2-6.3μm粗糙度密封面自然带水线，无需额外刻意加工，铣床平面因纹理不符不适用。

四、适用场景与禁忌


适用场景：

① 公称压力PN≤4.0MPa的低压工况，部分标准将适用压力上限放宽至PN2.45MPa，在0.588MPa以下、温度不高的场所尤为适宜；

② 介质为水、空气、低压蒸汽等非强腐蚀、非高温高压介质；

③ 采用非金属软垫片（柔性石墨复合垫、PTFE包覆垫等），但需注意聚四氟乙烯等摩擦系数较小的垫片不宜搭配平面水线法兰；

④ 给排水、暖通、低压化工、食品医药等领域的管道连接，这类场景占工业管道连接的80%左右，法兰水线的可靠性直接影响整个系统运行安全。

禁忌场景：① 高压工况（PN＞4.0MPa），易因沟槽导致应力集中；② 金属垫片（如金属缠绕垫、波齿垫），水线易划伤垫片密封面；③ 高温、强腐蚀或剧毒介质，需更可靠的凹凸面、榫槽面等密封结构。

五、现状：仍在使用，形式更精准

法兰水线并未淘汰，而是随行业发展呈现“精准化应用”特点。

1. 标准层面认可：GB、HG等现行标准明确，低压突面法兰配软垫片时，密纹水线为推荐方案；ASME B16.5等国际标准也保留对密纹密封面的规范，只是不再强调早期深槽水线。

2. 行业应用广泛：市政给排水、暖通空调、低压化工、食品医药等领域，RF法兰配软垫片的连接仍大量使用水线，保障系统密封可靠。

3. 工艺优化升级：现代多通过精密车床加工，保证水线参数与粗糙度达标，且多为加工自然形成，无需额外工序，兼顾密封与效率。

4. 差异化选择明确：行业形成共识——软垫片+低压用密纹水线；金属垫片+高压用光滑密封面，避免误用导致失效。


六、常见误区与注意事项


1. 误区1：所有法兰都需水线。实际仅低压软垫片场景适用，高压或金属垫片场景禁用。

2. 误区2：水线越深越好。过深易导致垫片局部压损，标准密纹深度足以满足密封需求，国标对槽宽公差也有明确要求（通常为±0.5mm），避免影响垫片贴合度。

3. 误区3：水线可替代垫片。水线是辅助密封结构，需与适配垫片配合使用，不可单独作为密封手段。

4. 误区4：手工打磨可修复水线。手工操作会破坏密封面精度，必须采用专业设备进行冷加工修复。

5. 注意事项：加工需保证纹理均匀有序，避免错乱；安装时清洁密封面，防止杂质损伤水线与垫片；按规范扭矩紧固螺栓，避免预紧力不均；定期检测水线状态，发现磨损、变形及时修复。

法兰水线是工业密封的经典技术，核心是通过微观纹理与软垫片形成协同密封，其价值不仅在于提升密封性能，更在于保障工业系统的安全、环保与效率。

它至今仍在低压、非金属软垫片场景中发挥不可替代的作用，从早期深槽水线升级为符合现代标准的密纹水线，在标准规范、加工精度、修复技术等方面不断完善。理解其原理、标准、适用场景及失效修复要点，能有效降低泄漏风险，避免安全事故与经济损失。在工业管道连接领域，法兰水线仍将长期作为基础密封技术，为低压工况的稳定运行提供核心保障。
