AWS焊接标准管辖边界（AWS与ASME边界）

AWS焊接标准管辖边界

   在核电等对焊接质量要求严苛的工程领域，AWS（美国焊接学会）焊接标准的精准应用是保障结构安全的关键，而明确其管辖边界则是避免标准适用混淆、提升施工一致性的核心前提。本文基于核电工程实践，系统梳理AWS  D系列焊接标准的内部管辖边界划分，以及其与ASME规范的边界界定逻辑，为工程技术应用提供清晰指引。

一、AWS D系列标准的核心构成与边界划分基础

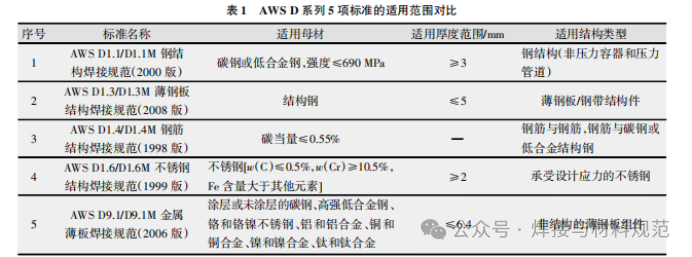

AWS D系列焊接标准中，适用于核电核岛施工的核心标准共5项，均经美国国家标准学会（ANSI）认可，分为结构类与非结构类两大类，其基础适用范围的差异是管辖边界划分的核心依据：

1.结构类标准（4项）：AWS  D1.1（碳钢/低合金钢钢结构，厚度≥3mm）、AWS D1.3（薄钢板结构件，厚度≤5mm）、AWS  D1.4（钢筋及钢筋与钢结构焊接）、AWS D1.6（不锈钢结构，厚度≥2mm），这类标准通常配套使用，差异聚焦于材质、厚度和结构功能；

2.非结构类标准（1项）：AWS D9.1（非结构薄钢板组件，厚度≤6.4mm，涵盖多种材质），与结构类标准相对独立，适用场景明确区分。

这些标准的管辖边界划分，主要围绕“材质、部件厚度、结构属性、功能需求”四大核心维度展开，同时需兼顾异种材质焊接、跨标准衔接等复杂场景。

二、AWS D系列标准内部管辖边界的核心划分规则

（一）材质主导型边界：D1.1与D1.6的划分

这两项标准的边界最清晰，完全以焊接材质为判定核心：

1.单一材质焊接：碳钢或低合金钢部件焊接执行AWS D1.1（如结构模块、设备安装支架）；不锈钢部件焊接执行AWS D1.6；

2.异种材质焊接：当碳钢/低合金钢与不锈钢焊接时，依据两项标准的明确约定，统一执行AWS D1.6，避免了异种材质焊接的标准适用争议。

（二）厚度主导型边界：D1.1与D1.3的划分

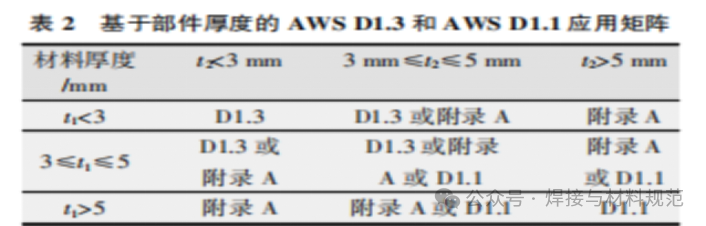

以焊缝两侧部件的厚度（t₁、t₂）为核心判定指标，AWS D1.3的1.1节明确了量化划分规则：

2.1双部件厚度均＜3mm：仅适用AWS D1.3；

2.2双部件厚度均＞5mm：仅适用AWS D1.1；

2.3任一部件厚度在3~5mm区间：可灵活选择AWS D1.1、AWS D1.3或D1.3附录A，且选择附录A时需根据焊接方法、检测要求适配两项标准的专项条款（如焊条电弧焊遵循D1.1，角焊缝外形检查遵循D1.3）。

（三）功能互补型边界：D1.4与其他结构标准的划分

AWS D1.4专注于钢筋相关焊接，其边界划分需结合功能需求与跨标准补充：

3.1钢筋与碳钢/低合金结构钢焊接：主标准为AWS D1.4，但无损检测需跨标准适配——射线检测程序遵循D1.1第6节，验收准则执行D1.4的具体条款；

3.2钢筋与不锈钢结构焊接：两项标准均未直接界定，工程中需通过设计澄清确定方案，通常采用“D1.6为基础+D1.4拉伸性能试验补充”的模式，焊工资质统一按D1.6执行；

3.3技术缺口补充：D1.4未提供超声波检测具体规范，当射线检测无法实施时，需参照AWS D1.1完成检测。

（四）结构属性主导型边界：D1.3与D9.1的划分

两项标准均适用于薄板焊接，核心边界在于部件是否具备结构功能：

4.1结构类薄板部件（如暖通支架）：执行AWS D1.3；

4.2非结构类薄板部件（如暖通风管）：执行AWS D9.1，通过结构属性的差异实现清晰区分。

三、AWS标准与ASME规范的管辖边界界定

核电工程中，AWS标准与ASME规范的边界划分以“承压属性”和“结构功能”为核心，明确不同类型部件的技术遵循体系：

核级承压部件：执行ASME BPVC第Ⅲ卷（如NE分卷），包括安全壳壳体、承压附件等核心部件；

非核级管道部件：遵循ASME B31.1规范；

结构部件及非承压附件：执行AWS D系列标准。

以钢制安全壳（ASME BPVC第Ⅲ卷NE分卷管辖）为例，其与AWS标准的边界细化规则为：

1.有承压功能的附件：视为安全壳整体一部分，严格遵循NE分卷要求；

2.非承压附件与安全壳的连接焊缝：第一道焊缝若位于承压部位2t（t为壁厚）范围内，执行NE-4430附录焊接要求；超出该范围的焊缝，按材质分别适配AWS D1.1（碳钢/低合金钢）或AWS D1.6（不锈钢）。

四、管辖边界应用的关键意义与实践启示

AWS焊接标准管辖边界的明确，是保障核电工程焊接质量的核心前提：一方面，可避免因标准适用错误导致的施工缺陷，确保结构安全与运行稳定性；另一方面，能提升施工效率，减少跨标准协调的沟通成本。

但实践中仍存在部分衔接缺口，如部分复杂场景（钢筋与不锈钢焊接）无明确界定、部分标准存在技术空白（D1.4的超声波检测规范），需通过设计澄清、专项方案补充等方式完善。这些实践经验也为我国核电标准体系优化提供了重要借鉴——未来可参考AWS标准的边界划分逻辑，强化国内标准的协调性、自洽性，提升标准应用的配套性，为核电“走出去”提供技术支撑。

总之，AWS焊接标准的管辖边界划分并非孤立的规则设定，而是围绕“材质-厚度-结构-功能”的系统性逻辑构建。在工程应用中，需精准把握核心划分维度，兼顾跨标准、跨规范的衔接要求，才能充分发挥标准的技术指导价值，保障工程质量与安全。
