ASME B16.5对法兰的螺栓孔数量和螺栓孔直径有明确规定。法兰螺栓孔的数量和直径因法兰压力等级不同而不同，但是同一压力等级的各个类型的法兰都相同。法兰螺栓孔均布在螺栓孔直径上，并且孔的数量总是偶数（4， 8， 12， 16 等等）。
在带有法兰的预制件的制作中，法兰螺栓孔的定位特别重要。也许在一份图纸中您会看到以下句子：
所有法兰螺栓孔跨位居中（All Flange Bolt Holes Straddle the Centerlines）。
这就意味着：

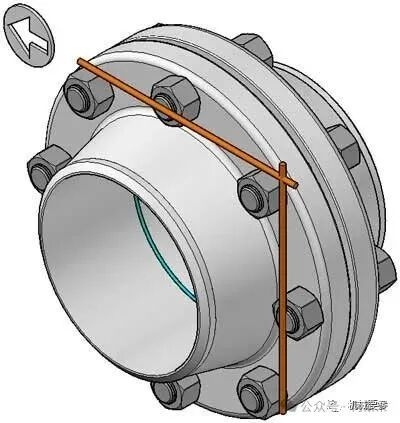

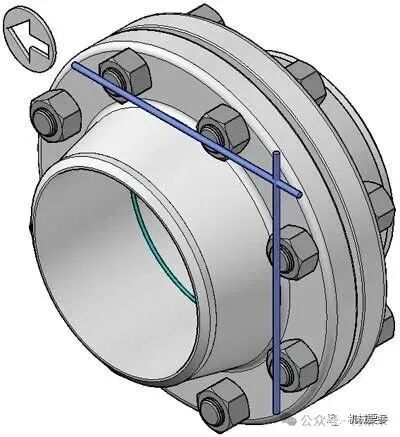

对于垂直的法兰密封面（法兰面竖直、管线水平走向），螺栓孔应跨于垂直线两侧和水平中线。
以上为正确的垂直法兰定位。
以上为错误的垂直法兰定位，这种定位是被禁止的。

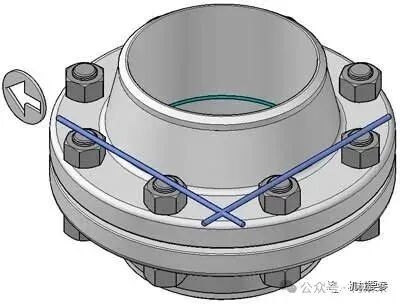

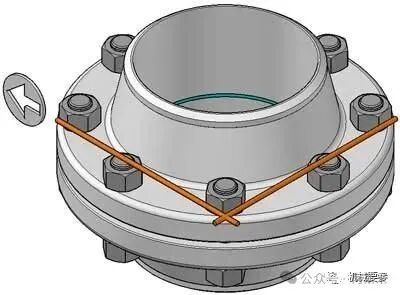

对于水平的法兰面（法兰面水平，管线垂直向上或者向下），法兰螺栓孔应跨于工厂北向线两侧。
以上为正确的水平法兰定位。
以上为错误的水平法兰定位，这种定位是被禁止的。
这很重要，偏离标准的螺栓孔定位是不允许的。除非有明确的要求，例如，客户明确要求适用不同的定位方法。在99%的情形下，当我们看到一个与上述规定不同的螺栓孔定位方法时，我们可以认为该定位方法是错误的。该中心线规则，已被负责任的设备制造厂家和管道系统建造者熟知并遵照。
|
