不锈钢的敏化现象

01 不锈钢的敏化反应

不锈钢凭借优良的耐蚀性能作为重要的工程材料被广泛应用于化工、能源、医药等行业。不锈钢之所以具有优良的耐蚀性能，主要依赖其表面形成的一层富铬钝化膜（Cr₂O₃）。当钢中铬含量高于约12 wt.%时，这种钝化膜能够稳定存在并自愈，使钢材在多种介质中保持耐蚀性。然而，在某些温度条件下，不锈钢内部的元素分布会发生变化，尤其是铬与碳之间的化学反应会破坏铬的均匀分布。这种组织变化导致晶界区域铬含量降低，从而削弱钝化膜的形成能力，使晶界处易被腐蚀介质攻击，这种现象称为敏化（Sensitization）。

敏化是奥氏体不锈钢及部分铁素体-奥氏体双相钢在焊接、热处理和高温服役过程中常见的组织失稳问题，对设备安全性和寿命具有显著影响。此问题在设备制造、焊接施工及长期服役过程中均可能出现，是导致不锈钢晶间腐蚀的主要原因之一。

02 敏化的机理

不锈钢的敏化本质是：碳化铬（Cr₂₃C₆）在晶界处析出，并引起晶界区域铬含量的降低（铬贫化）。对于常见的 300 系列奥氏体不锈钢（如 304、316 等），由于其含碳量较高且未添加钛、铌等稳定化元素，属于非稳定化钢。在室温下，碳在奥氏体中的溶解度极低（约 0.02%～0.03%），远小于钢中实际存在的碳含量，因此碳以过饱和状态固溶在奥氏体中。当钢在 450℃～850℃ 的温度区间加热或停留一定时间时，这些过饱和的碳原子会沿着晶粒边界发生偏聚与扩散，并与铬元素反应生成碳化铬化合物，主要为 Cr₂₃C₆。

由于晶界处原子扩散速率高，碳化铬优先在晶界上析出；而铬在晶粒内部的扩散速度较慢，无法及时补充被消耗的铬。结果，晶界附近的铬被大量消耗，形成局部铬贫化区。当该区域铬含量下降到维持钝化膜所需的临界浓度（约 12 wt.%）以下时，该区域的钝化膜将变得不稳定或无法形成，从而失去耐蚀性。因此，在腐蚀介质存在时，晶界贫铬区会率先被腐蚀，表现为典型的晶间腐蚀（Intergranular Corrosion）。

（1）碳化铬的析出反应

当不锈钢加热到 450～850℃ 范围内时，奥氏体中的碳和铬会发生如下反应：

此反应的热力学驱动力来自碳与铬形成稳定化合物的倾向。由于晶界是原子扩散速率较高的区域，碳化铬优先在晶界析出。

（2）晶界铬贫化

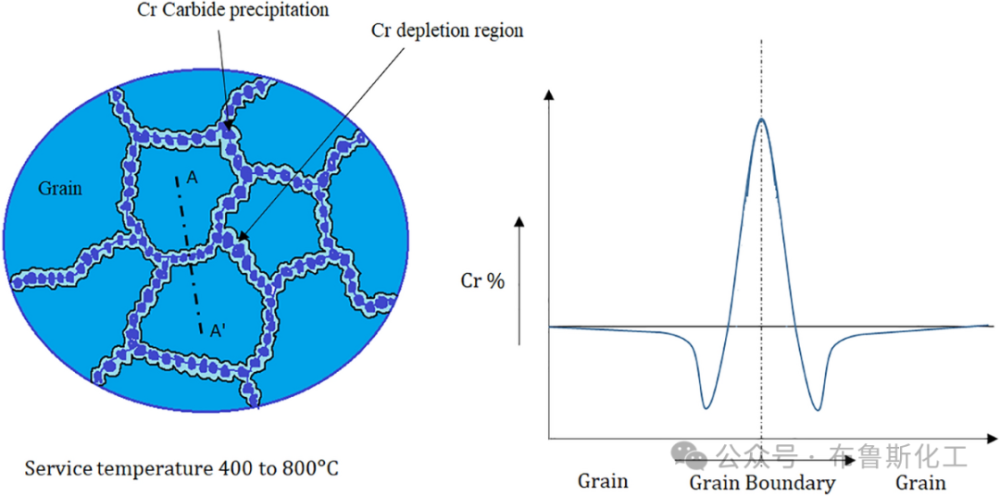

碳化铬析出后，周围区域的铬被消耗，形成贫铬区。

当局部铬含量低于维持钝化膜稳定所需的12 wt.%时，该区域无法形成致密钝化膜，成为优先腐蚀区。

（3）组织形态

在显微组织上，敏化后的奥氏体晶界可见细小连续的碳化铬颗粒带。贫铬区的宽度通常为0.5–2 μm，取决于加热温度、时间及碳含量。

03 普通不锈钢与"L"型不锈钢的区别

为降低敏化风险，工业上通常采用低碳型（Low Carbon）不锈钢，即在钢号后加“L”的牌号，如 304L、316L 等。

两者的主要区别如下：

对比项                                     普通型（304/316）            低碳型（304L/316L）
含碳量（wt.%）                          ≤0.08                              ≤0.03
碳化铬析出倾向                           较高                                显著降低
敏化敏感性                                 容易敏化                          不易敏化
焊接热影响区抗晶间腐蚀性          较差                                  较好
典型应用                                一般结构件、低温设备            焊接件、耐蚀要求高的化工设备

低碳型钢中碳含量的降低，使可供析出的碳量显著减少，从而抑制了碳化铬的形成；即使经历焊接或中温加热过程，晶界处的铬贫化程度也较轻，不易发生敏化。因此，在化工设备制造、焊接管道、储罐及压力容器等对耐蚀性要求高的场合，通常优先选用L 系列不锈钢。

04 敏化的典型诱因

1.焊接热影响区（HAZ）

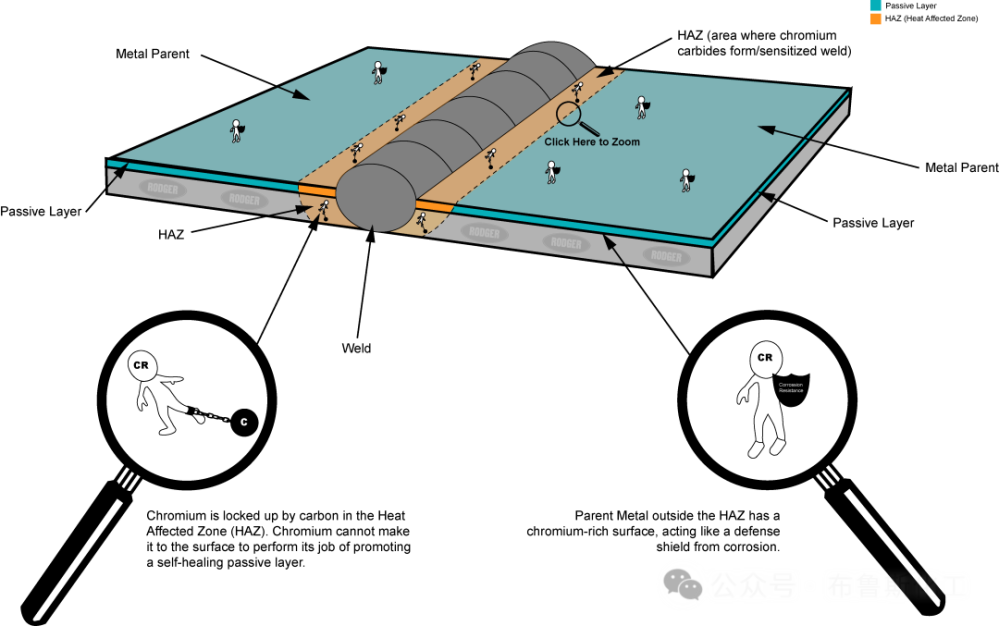

焊接加热与冷却过程中，热影响区的局部温度正好落入敏化区间，且冷却速度不足，会造成碳化物析出。

2.高温服役

在450～850℃长期运行的换热器、反应器或高温管道中，材料组织可能逐渐敏化。

3.不当热处理

固溶温度不足、冷却速度慢或未进行固溶处理，均可能在组织中残留碳化物，增加敏化风险。

05 敏化的后果与防止/消除措施

敏化后的不锈钢在含氧化性或还原性介质中均可能发生晶间腐蚀，腐蚀沿晶界扩展，使材料强度降低。在含氯离子的应力环境中，敏化区域更易发生应力腐蚀开裂（SCC），对压力容器、换热管等设备安全构成威胁。

1.选用低碳或稳定化钢种

• 低碳钢：304L、316L 等，碳含量 ≤ 0.03 wt.%
• 稳定化钢：321（Ti稳定化）、347（Nb稳定化），碳优先与Ti/Nb结合，减少Cr₂₃C₆析出。


2.控制焊接热输入
采用多层快速焊、间断焊等工艺，避免材料在敏化温度区停留过久。
3.焊后固溶处理
对要求较高的部件进行固溶处理（1050℃以上保温，然后水冷或快速冷却），使铬和碳重新溶解到奥氏体中，恢复铬含量均匀分布。

4.焊后热处理控制

采用高温短时热处理（如950℃±20℃），缩短在450-850℃的停留时间，同时控制冷却速度以减少碳化物析出。

06 结语

不锈钢的敏化是一种典型的组织稳定性问题，其根源在于碳化铬的析出及由此造成的晶界铬贫化。虽然敏化不会立即改变材料的力学性能，却会在特定腐蚀介质中显著削弱其耐蚀性，成为设备失效的隐患。

在化工、能源及高温压力设备领域，了解并控制敏化现象至关重要。通过合理选材（如采用304L、316L或稳定化钢）、优化焊接工艺、以及必要的固溶处理，可以有效避免或消除敏化风险，从而保证设备的长期安全运行与服役可靠性。

不锈钢之“耐蚀”，不仅源于成分设计，更依赖于对其组织变化的理解与控制。只有在材料选用、制造、焊接、检验的各个环节中都重视这一问题，才能真正发挥不锈钢应有的工程价值

謝謝分享--------------------

不锈钢的敏化现象-谢谢分享...

不锈钢的敏化现象

不锈钢的敏化现象
