管道支吊架能设置在管道的环焊缝位置吗？来看看标准是怎么规定的

在进行管道设计和安装时，必须严格遵守规范，确保支吊架的位置避开所有环焊缝，并满足下述最小间距要求，这是保证管道系统长期安全运行的基本条件。

《GB∕T 20801.1-2025 压力管道规范 第1部分：工业管道》第7.4.6（c）条规定：

管道环焊缝与支吊架的净距离不宜小于50mm，需要热处理的焊缝与支吊架的净距离不应小于焊缝宽度的5倍，且不应小于100mm。

《GB 50517-2010 石油化工金属管道工程施工质量验收规范（2023年版）》第7.2.7（4）条规定：

管道环焊缝不宜在管托的范围内，需要热处理的焊缝外侧距支、吊架边缘的净距离宜大于焊缝宽度的5倍，且不小于100mm。

《GB 50235-2010工业金属管道工程施工规范》第6.0.2（6）条规定：

管道环焊缝距支吊架净距不得小于50mm。需热处理的焊缝距支吊架不得小于焊缝宽度的5倍，且不得小于100mm。

条文说明：本条对焊缝位置的规定主要是防止焊缝过于集中形成应力叠加，以免造成焊接接头破坏的隐患,并考虑因位置障碍影响焊工施焊和热处理工作的进行。

《GB 50236-2011 现场设备、工业管道焊接工程施工规范》第7.2.6（6）条规定：

采用定型弯头外，管道对接环焊缝中心与弯管起弯点的距离不应小于管子外径，且不应小于100mm。管道对接环焊缝距支、吊架边缘之间的距离不应小于50mm；需进行热处理的焊缝距支、吊架边缘之间的距离不应小于焊缝宽度的5倍，且不应小于100mm。

条文说明：条对焊缝位置的规定主要是防止焊缝过于集中形成应力叠加，以免造成焊接接头破坏的隐患，并考虑因位置障碍影响焊工施焊和热处理工作的进行。

---

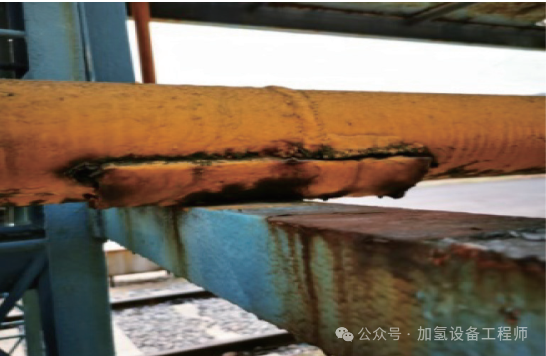

相关案例：某管道支撑部位存在对接环焊缝，并采用金属焊接垫板遮盖，缝隙和摩擦的作用会导致该部位易发生腐蚀（如图），且垫板遮挡焊缝导致检测盲区，成为管道检测的薄弱环节。

建议管道的对接环焊缝错开支撑部位，采用弹性支撑减少管道和支架之间的摩擦，允许管道自由膨胀和收缩，以适应温度变化和其他外力影响，另外加强该部位的日常巡检，必要时应进行无损检测。
