ASME设备的焊接符号标注问题

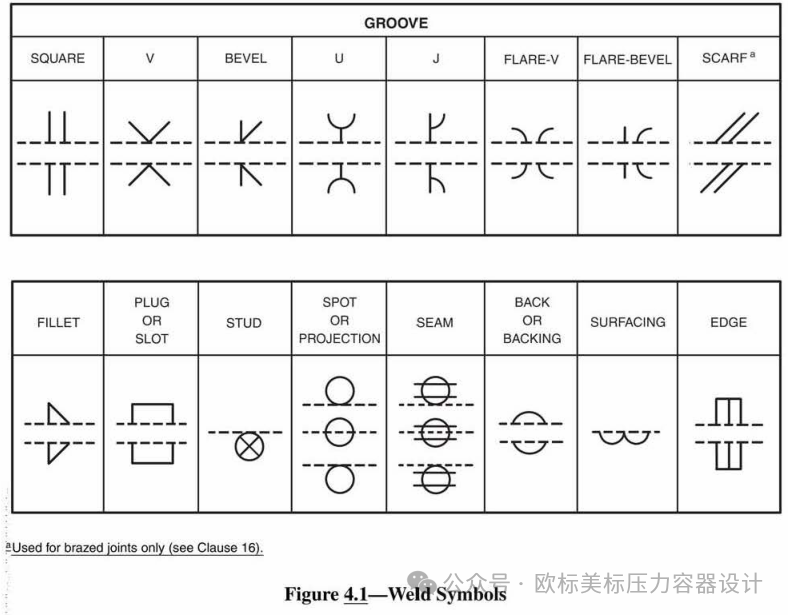

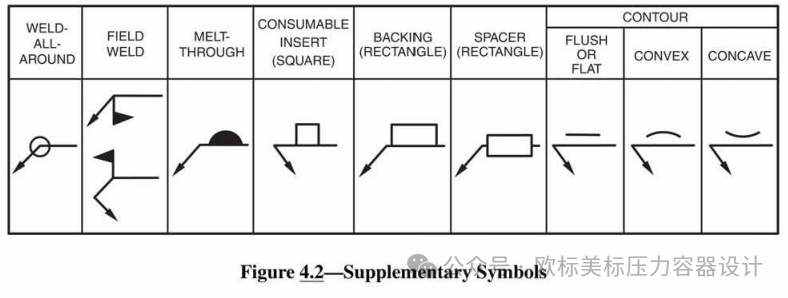

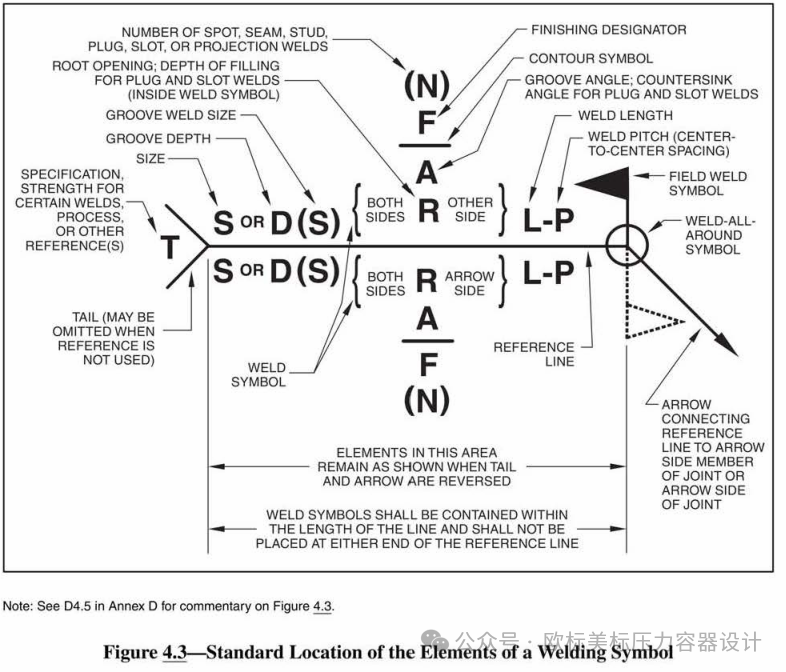

焊接符号的介绍

注意看处理平的表面在下面，标注接符号时是在上面的

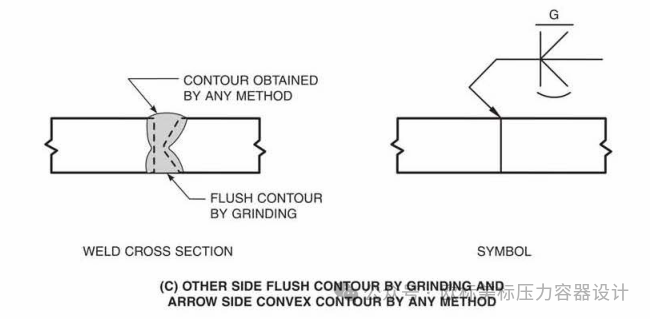

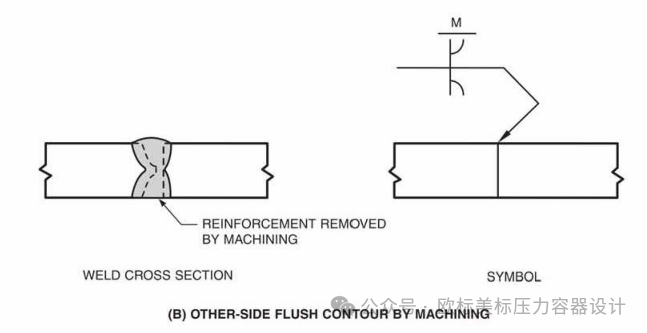

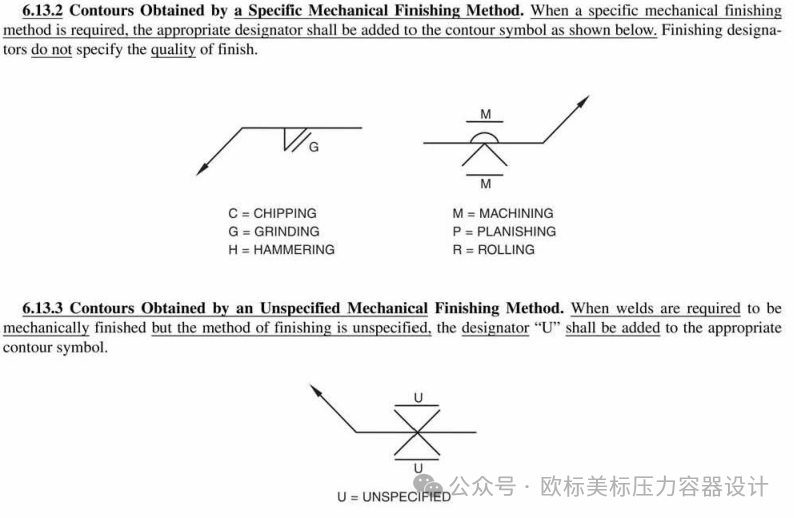

焊接接头表面的处理（打磨）

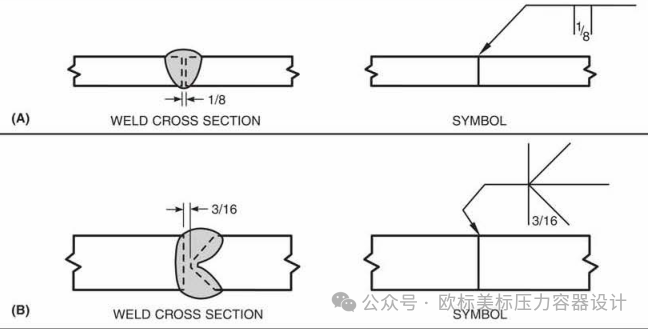

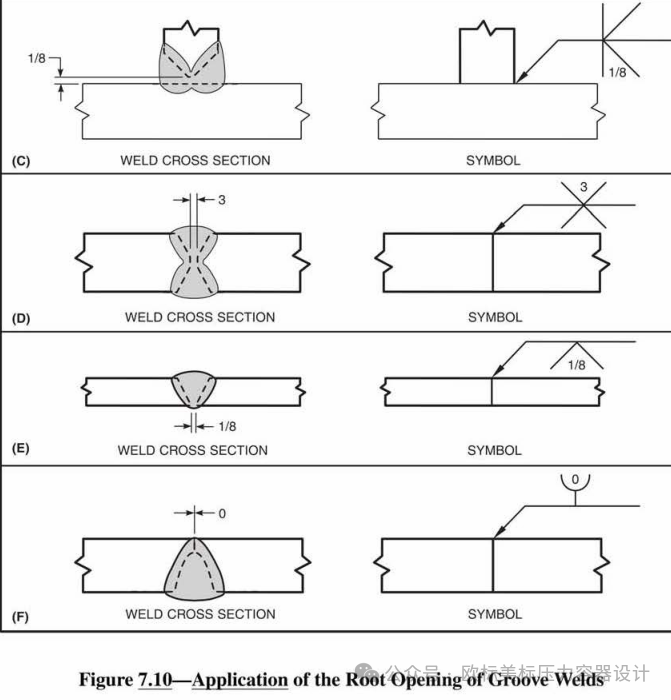

间隙的表达

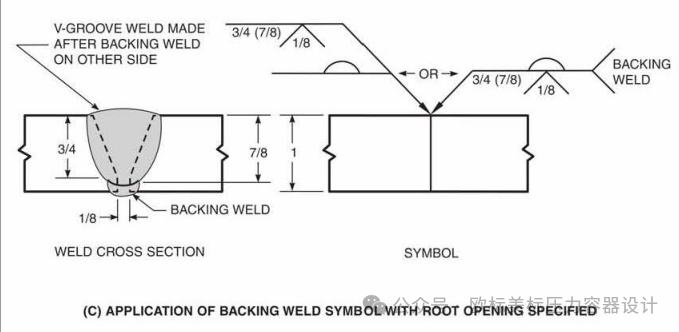

坡口（熔深）背部的表达

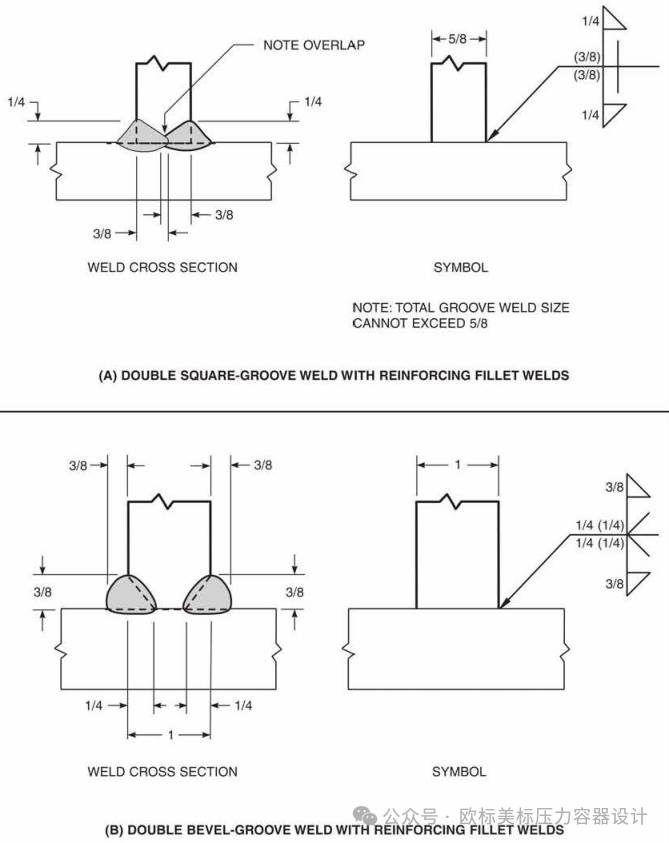

筋板等焊接常用节点

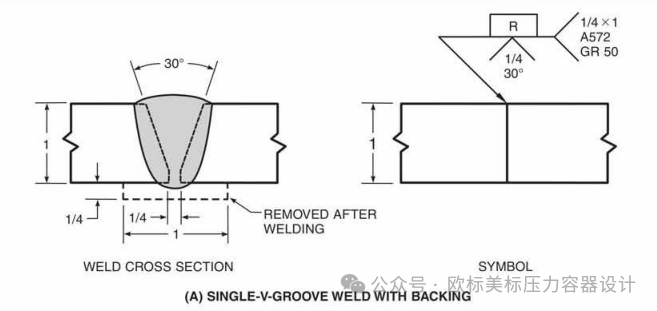

单V坡口带衬垫的焊接

注意看最下面这个焊接符号S1和S2的位置和实际图示的位置

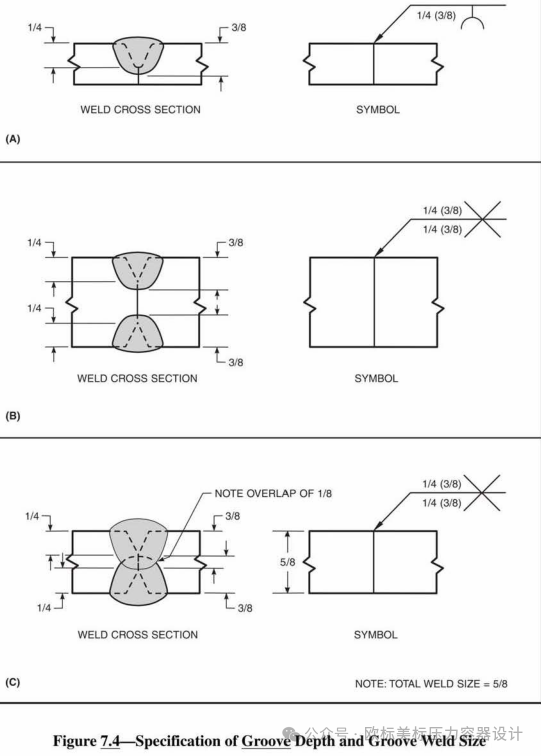

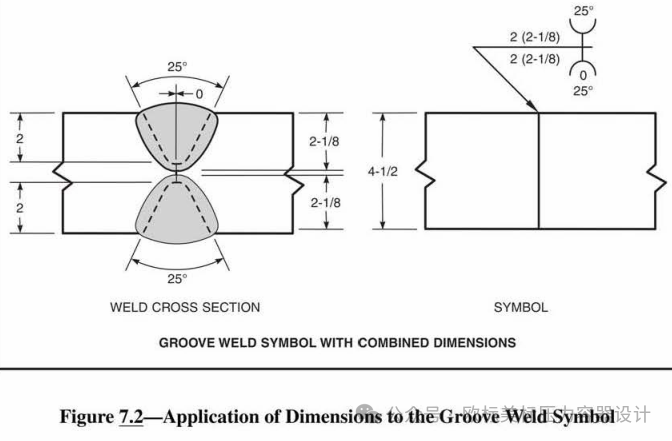

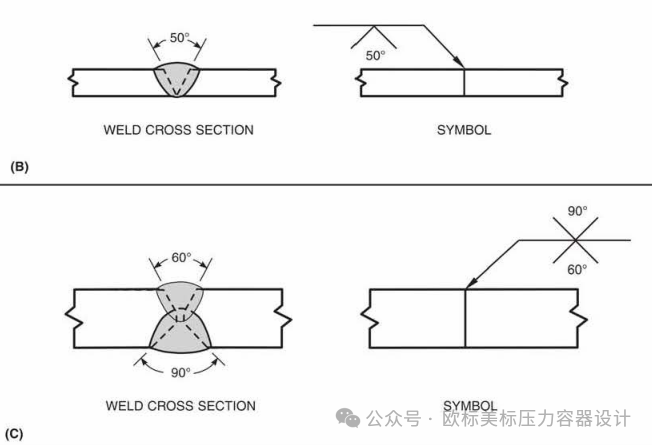

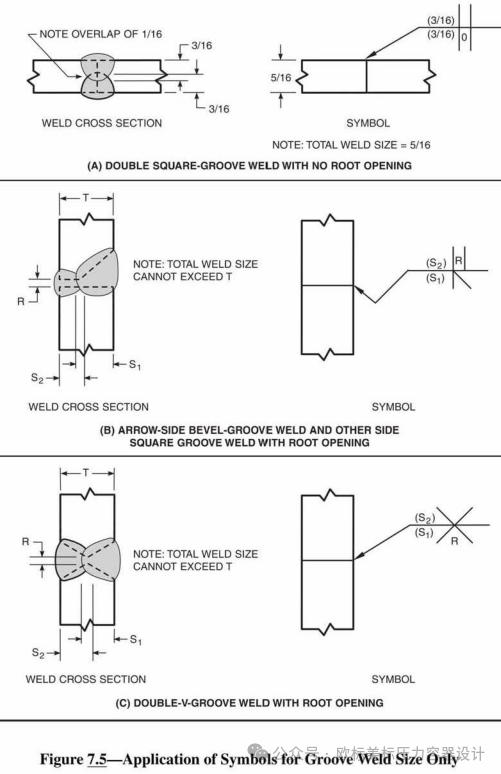

坡口焊接（焊透，不焊透）

最后这个在压力容器行业应该基本不用

题外话：焊接符号里的直角三角形表达的都是等腰直角三角形。
