法兰密封面缺陷评定标准

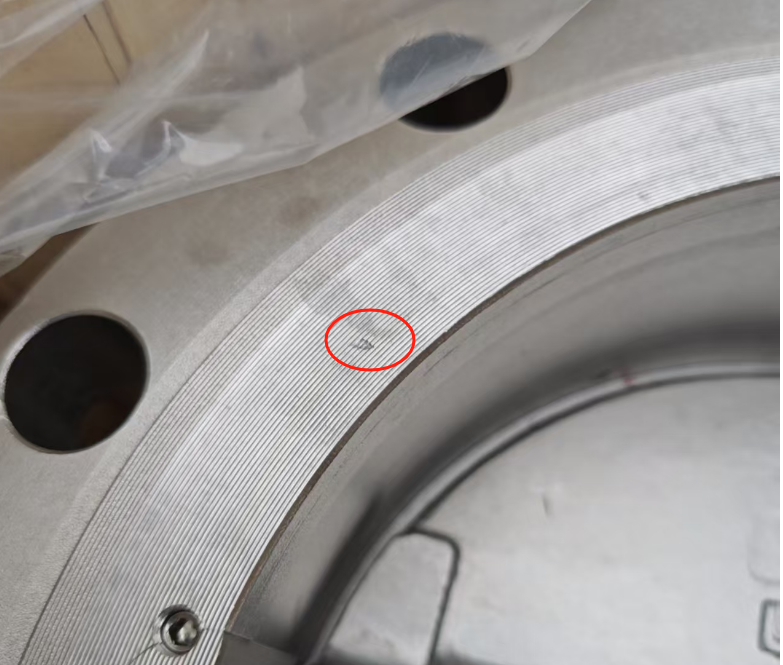

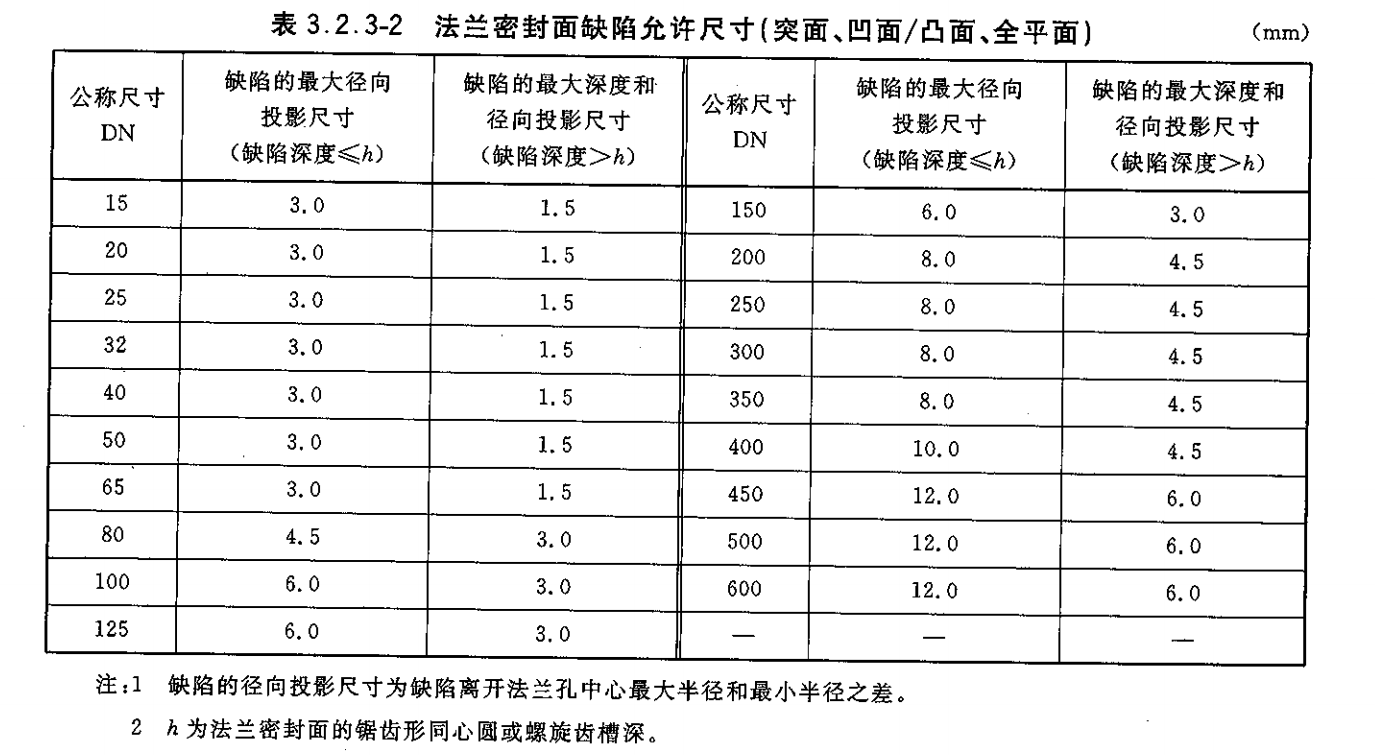

法兰式阀体的端法兰密封面和法兰的密封面缺陷到底如何评判？哪些是可以接受的，哪些是不可以接受的，或者哪些是不影响密封的，该如何去评判？当然追求完美是没问题的，但实际生产、运输可能会存在无法100%能避免的小缺陷，本文主要讨论缺陷的可接受范围，大家可以对照。当然也可以根据垫片的类型，实际密封面宽度和使用介质、压力等综合评估。1.HG/T 20592 钢制管法兰（PN系列）法兰密封面缺陷不得超过表3.2.3-2规定的范围。任意两相邻缺陷之间的距离应大于或等于4倍缺陷最大径向尺寸，不允许有凸出法兰密封面的缺陷。

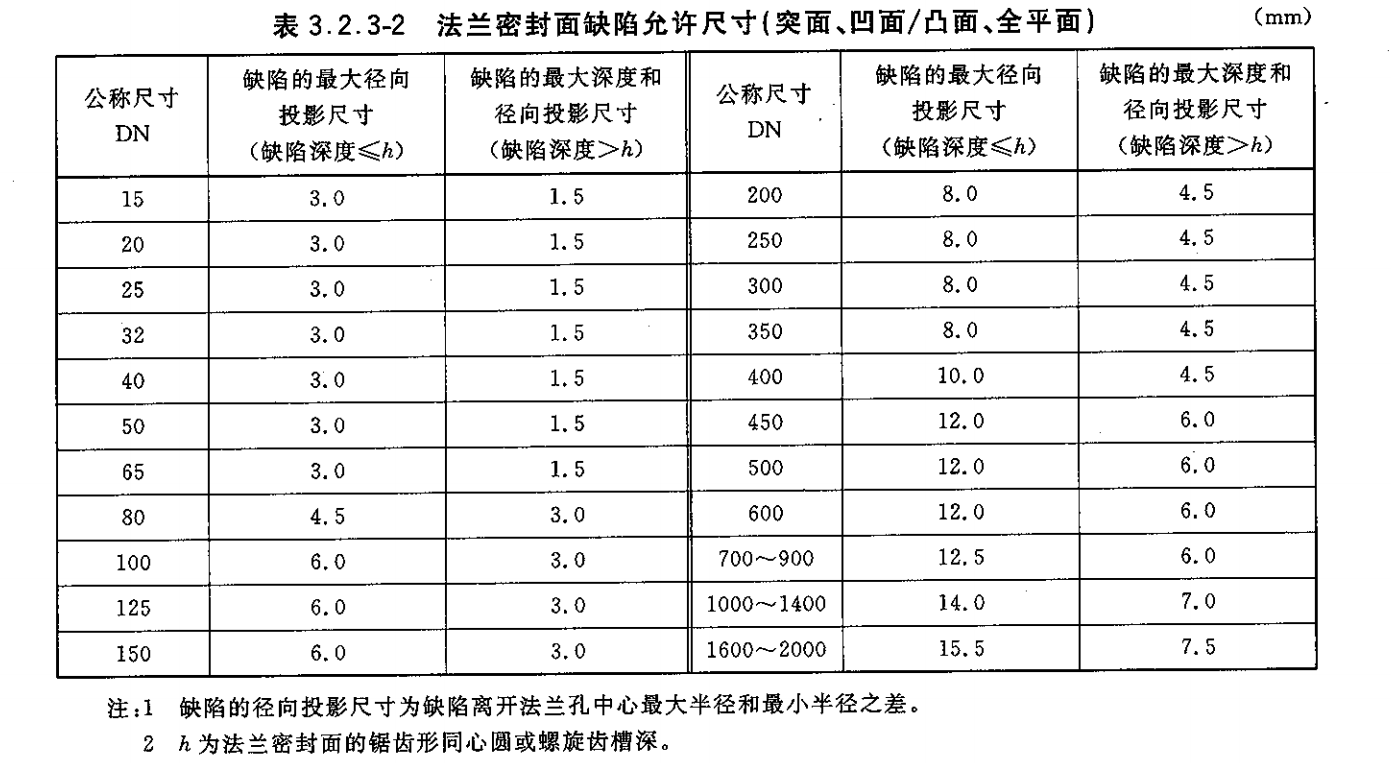

2.HG /T 20615 钢制管法兰（CLass系列）法兰密封面缺陷不得超过表3.2.3-2规定的范围。任意两相邻缺陷之间的距离应大于或等于4倍缺陷最大径向投影尺寸,不允许有凸出法兰密封面的缺陷。

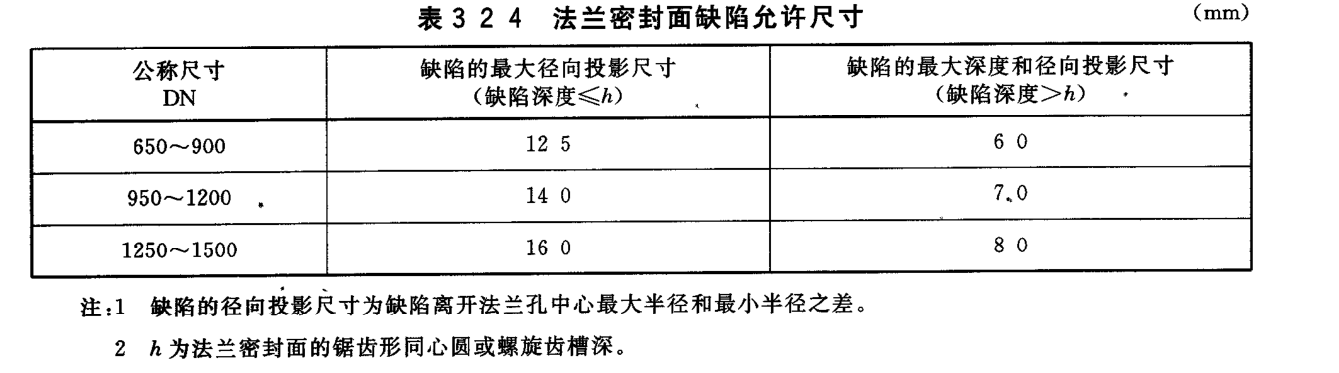

3. HG/T 20623 大直径钢制管法兰（CLass系列）法兰密封面缺陷不得超过表3.2.4规定的范围。任意两相邻缺陷之间的距离应大于或等于4倍缺陷最大径向尺寸,不允许有凸出法兰密封面的缺陷。

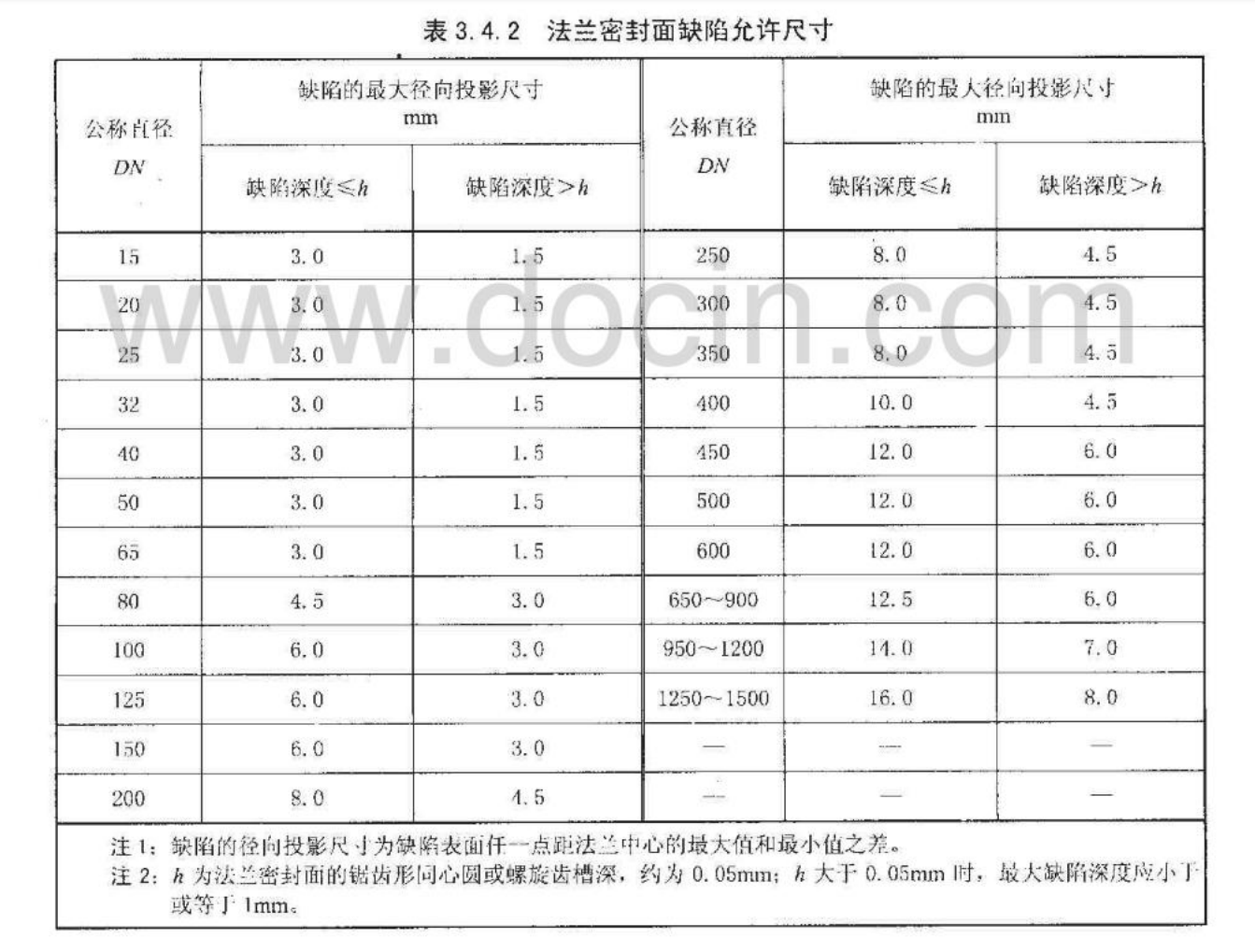

4.SH/T 3406 石油化工钢制管法兰突、全平面和川凸面法兰的密封面缺陷不得超过表3.4.2的规定,任意两相邻缺陷之间的距离应等于或大于4倍缺陷最大径向投影尺寸，不允许有凸出法兰密封面的缺陷。

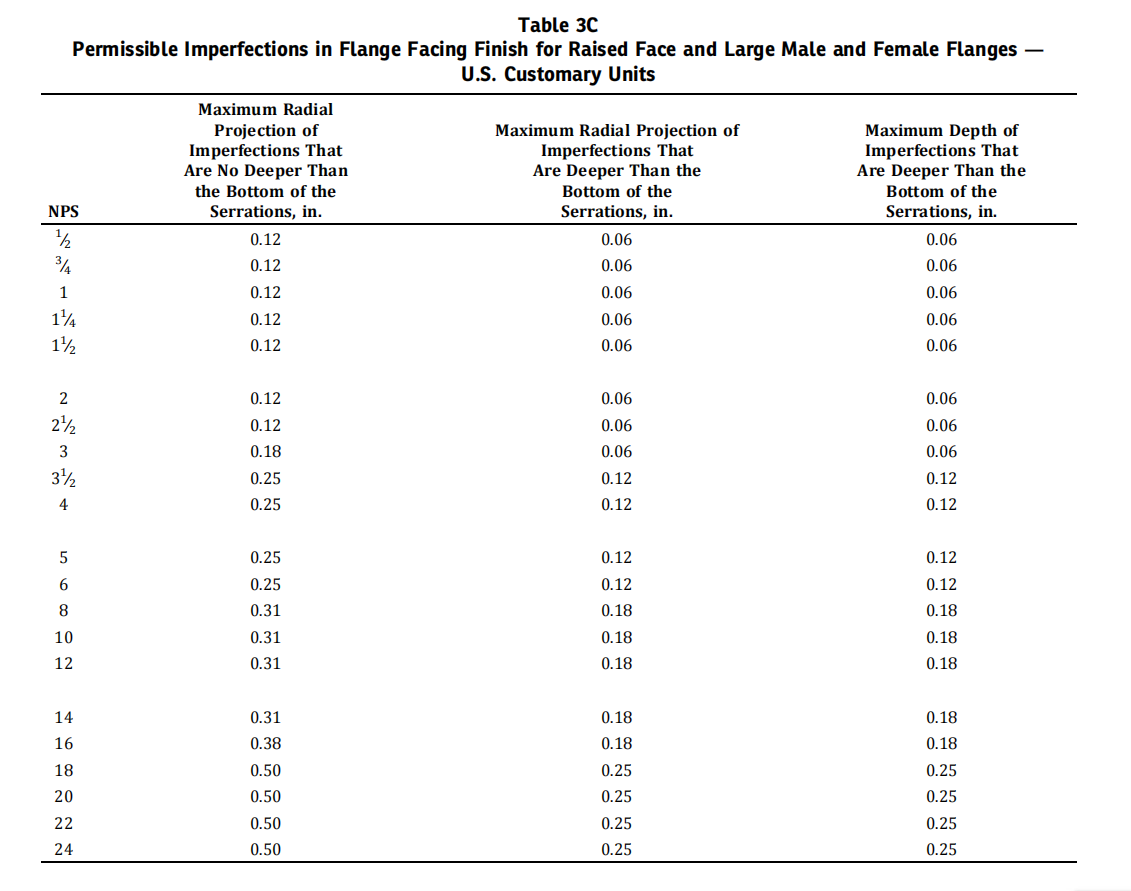

5.ASME B16.5 Pipe Flanges andFlanged Fittings缺陷限制：缺陷深度不超过锯齿底部时，最大径向投影尺寸因法兰尺寸（NPS）而异，如1/2英寸法兰为3.0mm，3英寸法兰为4.5mm等。缺陷深度超过锯齿底部时，最大径向投影尺寸和最大深度均统一为1.5mm。相邻缺陷之间的距离应大于或等于4倍缺陷最大径向投影尺寸，且不允许有凸出法兰密封面的缺陷。




综合以上，大家可以根据相应标准去对照小缺陷是否可以接受。另外ASME PCC-1《压力边界螺栓法兰连接安装指南》指的是对法兰与密封垫片接触表面的质量要求，软垫片和硬垫片对法兰密封面上的局部缺陷(点、坑、沟槽、凹痕、划伤、腐蚀等)的允许范围也不同，大家感兴趣的也可以根据这个去对照。
