小直径设备的铭牌

1. 小直径设备的铭牌
某项目中，设备外直径为219.1mm，铭牌长度为210。
在施工图的总图中的样子如下图。

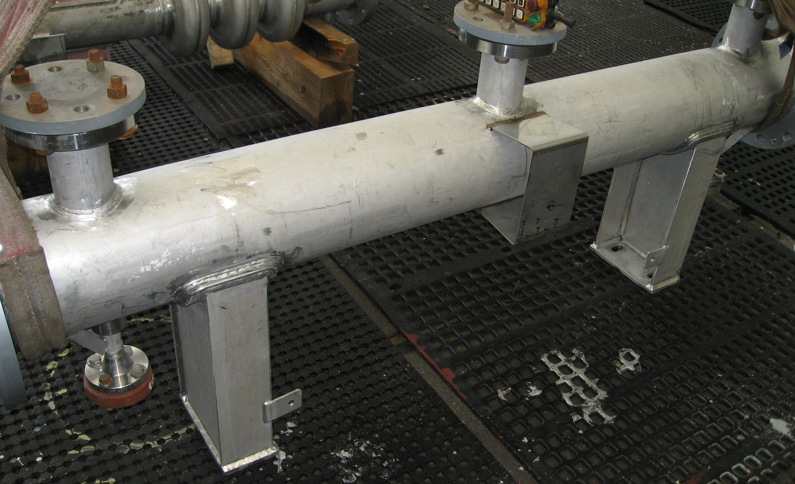

但是实际铭牌架做完时，发现铭牌架几乎在筒体最高点和最低点，而且会与上部的管口干涉。
怎么处理？

2. 修改铭牌

设计1:1绘制如下，可以很明显看出干涉。


很容易试出来，将铭牌的支架直边折15度，可以避开接管。

焊接完后效果。

侧面看过去

3. 总结

大多数时候，铭牌都是随手画个矩形。
但是铭牌一般有固定大小，一般是170~250左右（监检铭牌或者业主铭牌）。
但是对于比较小的设备，铭牌可能会比较大，甚至无法将正常的铭牌焊接到小的设备上。
此时最好是1:1绘制所有的部件，更容易发现此类错误。
