ASME 致死介质容器要求（续）(一)

介绍

在ASME VIII-1，规范案例和释义中零星提到了很多关于致死介质容器的很多要求，尤其是在UW-2部分给出了很多特殊要求（一般用户给出是否为致死介质使用工况）：

ASME VIII-1致死介质参考条款

UW-2 ：

• UW-2(a), UW-11(a)(1) –所有对接接头100% RT

• UW-2(a) –不允许使用ERW管 (例如SA-53等级的) ，但是规范释义VIII-1-01-118 指出如果该类管子纵缝全拍片的话，也可使用

• UW-2(a) –对碳钢和低合金材料必须要进行焊后热处理

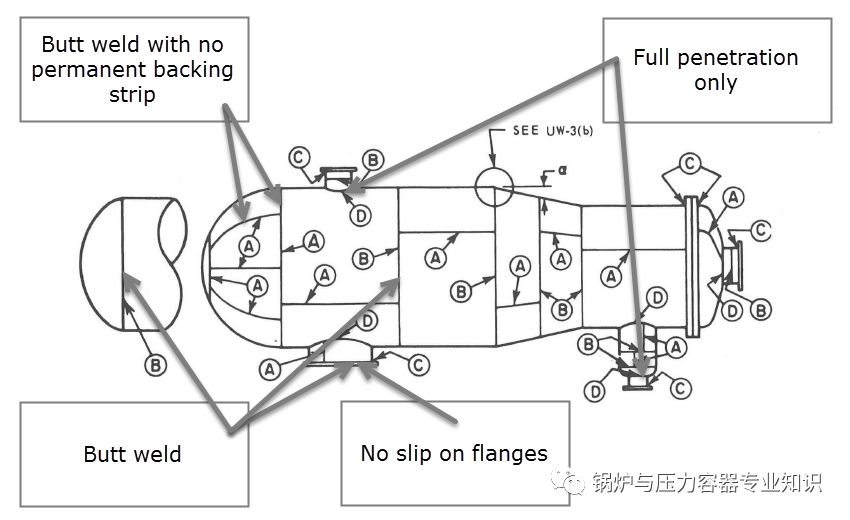

• UW-2(a)(1)(a)– A类接头只能使用type1接头类型（对接接头不能带永久衬垫）

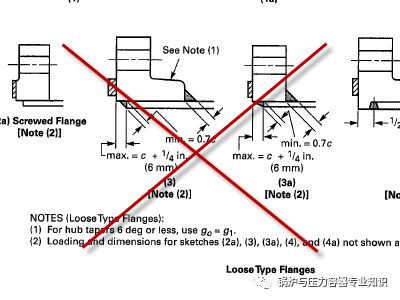

• UW-2(a)(1)(b&c)&规范释义VIII-1 92-211 – B & C类接头只能为type 1 or 2类型（对接接头）。不可使用平焊法兰（slip on flanges）!不可使用图UW-13.2法兰或封头与筒体的连接形式

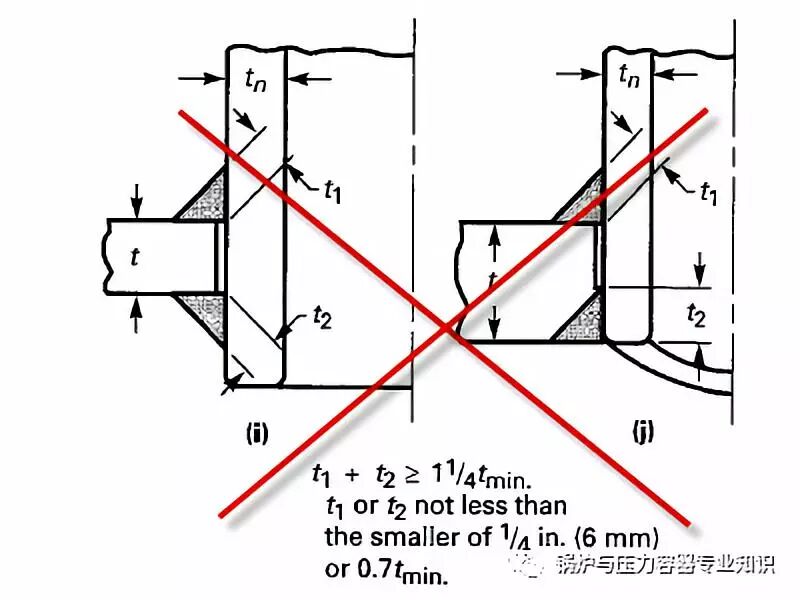

• 释义 VIII-I-98-23 – D类接头（主要是接管）应该全焊透

• U-2(a)(2) –由用户决定是否为致死工况

• UG-25(e) –不允许设置信号孔

• UG-99(g), (k) –水压前不许油漆

•  UG-100(d)(4) –致死介质容器不许进行气压试验，还需注意规范案例2046-2, 2055-2, 2407关于用气压试验代替水压试验的有关内容

• UG-100(e)(3) – 气压试验前不许油漆

• UG-116(c) –铭牌上必须添加“L”

• UG-120(d)(1) –数据报告注明“lethalservice”

• UW-11(a)(1) –所有筒体和封头的对接接头都要100%RT

• 图 UW-13.5 – 可使用的一种接头形式–同时留意释义VIII-80-111

• UB-3 –不可使用钎焊容器

• UCS-6 –不允许使用SA-36,38W or SA-283

•  UCS-79 –当要求进行热处理时，关注PWHT

•  UCI-2,UCD-2 —铸铁容器不允许使用

• 附录 9-8 – 如果夹套内无致死物质，则致死限制条件不使用

•   焊接接头的限制

规范案例

• 2318 –有关致死介质下的平焊法兰

• 2321-1—P4 和P5A 材料的PWHT

• 2324 –超声检测

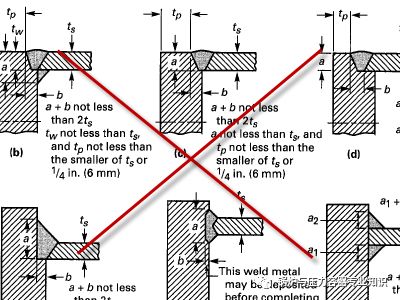

• 2334 –管板与筒体单侧角接形式的搭接接头

•   2377 –SA-612 钢的RT

• 2421 –换热器管头的角接接头

•  2527 –UM 容器的气压试验

规范释义

• VIII-1-01-118,VIII-1-83-77R – ERW 管在纵缝RT的情况下可以使用

• VIII-82-65 –对D类接头一般不需要体型检测

• VIII-1-01-42, VIII-1-04-48  – cone >30°，角接接头不许
